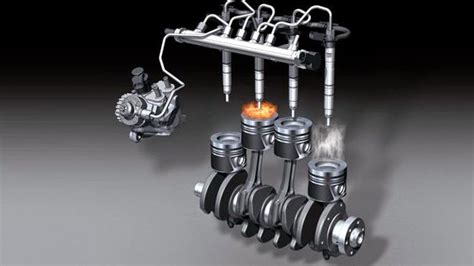

Gli iniettori diesel, in particolare quelli dei sistemi Common Rail, rappresentano un componente cruciale per il corretto funzionamento del motore. La loro manutenzione, che include sia il montaggio che lo smontaggio, richiede strumenti specifici e una comprensione approfondita delle dinamiche coinvolte. In particolare, per i motori Mercedes CDI, come quelli equipaggiati su veicoli come la Mercedes W168 con potenza di 66 kW, l'estrazione degli iniettori può presentare sfide dovute alla loro posizione e alla tendenza ad "incollarsi" nella sede nel tempo.
L'Importanza di Strumenti Specifici per l'Estrazione degli Iniettori
L'intervento sugli iniettori diesel richiede precisione e l'uso di attrezzi appositamente progettati. Tentare di rimuovere gli iniettori con strumenti improvvisati può portare a danni costosi sia agli iniettori stessi che alla testata del motore. Gli iniettori Common Rail, ben adattati alle loro sedi, possono opporre una resistenza considerevole alla rimozione, specialmente dopo un lungo periodo di esercizio. La costruzione speciale degli attrezzi dedicati consente di estrarre l'iniettore con alta forza, minimizzando il rischio di rotture. Inoltre, la disponibilità di attrezzi specialistici dal 1972, valutati positivamente da oltre 40.000 clienti e accompagnati da una garanzia di 2 anni sul prodotto, testimonia l'affidabilità e la professionalità che questi strumenti offrono.
COME SMONTARE E PULIRE INIETTORI 1.3 - senza estrattore
Set di Attrezzi per Iniettori Mercedes CDI: Componenti e Funzionalità
Per il montaggio e lo smontaggio di iniettori Common Rail su motori Mercedes CDI, come i modelli 611, 612 e 613, è disponibile un set di attrezzi specifico composto da 4 pezzi. Questo set è particolarmente adatto per lavori in spazi ristretti, grazie al basso diametro del cilindro di supporto, che permette di operare con maggiore agilità. Il peso lordo del set è di 1080 grammi, il che lo rende maneggevole e pratico da utilizzare.
I componenti principali di questo set sono:
- Attacco iniettore: Questo componente ha un attacco da 12,5 mm (1/2 pollice) e un esagono interno da 10 mm. È progettato per interfacciarsi direttamente con l'iniettore, fornendo un punto di presa sicuro per l'estrazione.
- Anello di protezione: Un anello di protezione è incluso per il montaggio sotto il tubo di estrazione. La sua funzione è quella di salvaguardare la testata del motore e altri componenti circostanti durante il processo di estrazione, evitando danni causati dalla forza applicata.
- Base: La base, con un diametro di 29 mm, presenta un'apertura a fessura di 50 mm e una stazione di 22 mm. Questo elemento fornisce un punto d'appoggio stabile e distribuisce la forza di estrazione su una superficie più ampia, proteggendo la testata.
- Vite di estrazione / Tubo estraibile: Questo è il componente chiave per l'applicazione della forza di estrazione. Presenta un azionamento esagonale esterno di 21 o 22 mm e un'apertura a fessura di 85 mm. La sua robusta costruzione permette di generare l'alta forza necessaria per dislocare gli iniettori incastrati.
Questi strumenti sono essenziali per garantire che il processo di rimozione avvenga in modo efficiente e senza causare danni ulteriori, soprattutto considerando la delicatezza dei componenti Common Rail.
Estrattori Universali e a Percussione: Soluzioni per Iniettori Ostinati
Oltre al set specifico per Mercedes, esistono anche soluzioni universali per l'estrazione di iniettori, particolarmente utili quando gli iniettori sono fortemente bloccati o incrostati.
- Ganascia per estrazione iniettori: Questa ganascia è un componente fondamentale in molti kit di estrazione. La sua funzione è quella di afferrare saldamente l'iniettore, fornendo un punto di attacco per l'applicazione della forza di estrazione. Esistono anche ganasce di ricambio con misura da 3 mm, che indicano la versatilità e la capacità di adattarsi a diverse tipologie di iniettori o alle esigenze specifiche del tecnico.

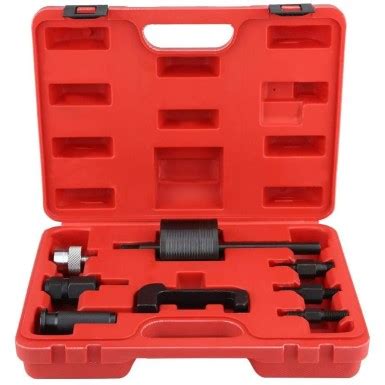

- Estrattore universale per elettroiniettori, con massa battente: Questo tipo di estrattore utilizza una massa battente per generare una forza d'urto che aiuta a "sbloccare" l'iniettore dalla sua sede. La massa battente, spesso di peso considerevole (come 4,8 kg menzionati per specifici modelli), è fatta scorrere lungo un'asta per impartire un colpo secco e controllato all'iniettore. Questo metodo è particolarmente efficace quando la semplice trazione non è sufficiente.
- Estrattore a percussione per elettroiniettori Bosch, Delphi, Siemens e Denso: Questi estrattori a percussione, anch'essi dotati di massa battente da 4,8 kg, sono specificamente progettati per i marchi di iniettori più comuni. La loro compatibilità con una vasta gamma di produttori li rende strumenti versatili e indispensabili per officine che operano su veicoli diversi. La possibilità di utilizzare un unico strumento per iniettori di diversi produttori ottimizza il lavoro e riduce la necessità di avere molteplici kit specialistici.
L'uso della massa battente è una tecnica collaudata per affrontare iniettori particolarmente ostinati. La forza impulsiva, piuttosto che una forza di trazione costante, spesso riesce a superare le incrostazioni e la corrosione che bloccano l'iniettore.
Strumenti Complementari per l'Operazione di Estrazione e Montaggio
Durante le operazioni di estrazione e montaggio degli iniettori, sono necessari anche altri strumenti ausiliari per garantire l'efficacia e la sicurezza del lavoro.
- Chiave a bussola maschio per viti con impronta TORX: Molti componenti del motore, inclusi quelli che fissano gli iniettori o che devono essere rimossi per accedere agli stessi, utilizzano viti con impronta TORX. Queste chiavi a bussola sono quindi indispensabili per un corretto smontaggio e rimontaggio.
- Prolunga con attacchi quadro da 1/4" maschio e femmina cromata: Le prolunghe sono fondamentali per raggiungere viti o dadi situati in posizioni difficili o profonde. Le prolunghe cromate offrono anche una maggiore resistenza alla corrosione e una maggiore durata nel tempo.
- Pinza a becchi mezzotondi lunghissimi dritti zigrinati: Questo tipo di pinza è estremamente utile per afferrare piccoli componenti, rimuovere guarnizioni o per maneggiare con precisione parti in spazi ristretti. La zigrinatura sui becchi garantisce una presa salda e sicura.
- Chiave a bussola bocca poligonale. Attacco 1/2": Le chiavi a bussola con bocca poligonale offrono un'ottima presa sui dadi e sulle teste delle viti, riducendo il rischio di "spanare" gli angoli. L'attacco da 1/2" è uno standard comune per molti lavori meccanici, garantendo la compatibilità con la maggior parte delle chiavi a cricchetto e altri accessori.
- Chiave a bussola per serraggio dadi mozzi ruote: Sebbene non direttamente correlata all'estrazione degli iniettori, questa chiave indica un'attrezzatura di officina più ampia che può essere necessaria per accedere a determinate parti del motore o per effettuare manutenzioni concomitanti.
L'ampia gamma di strumenti disponibili sul mercato, che include sia kit specifici che attrezzi universali e complementari, sottolinea la complessità e la precisione richiesta nelle operazioni sugli iniettori diesel. La scelta di strumenti di qualità, garantiti e supportati da una vasta clientela, è fondamentale per un lavoro ben fatto e duraturo. La disponibilità di questi attrezzi dal 1972 indica una lunga tradizione di esperienza nel settore, offrendo una garanzia di affidabilità e performance.
