Il Nissan Navara D40 è un veicolo da lavoro robusto, ma la sua elettronica di gestione motore (ECU) è estremamente sensibile alla precisione dei segnali provenienti dai sensori di rotazione. Quando si verificano problematiche di avviamento a freddo che progressivamente si risolvono dopo diversi tentativi, il sistema sta chiaramente comunicando un'incapacità di sincronizzazione tra albero motore e albero a camme. La complessità del sistema common rail richiede che la centralina legga con esattezza millimetrica la posizione del volano per iniettare il carburante nel momento preciso.
Analisi del fenomeno: Il motore parte ma si spegne subito
Il problema descritto si manifesta in una sequenza temporale specifica: al primo avviamento mattutino, il motore parte ma si spegne dopo circa 1 secondo. Al secondo tentativo, il tempo di accensione sale a 3 secondi, al terzo a 5 secondi, fino a stabilizzarsi dopo circa 5/10 tentativi. Questo comportamento ciclico indica che la centralina, inizialmente incapace di ricevere un segnale coerente, tenta di correggere i parametri adattivi di iniezione. Il fatto che il veicolo, una volta avviato e su strada, funzioni correttamente, esclude guasti strutturali permanenti ai componenti interni del propulsore o al sistema di alimentazione del carburante ad alta pressione, indirizzando la ricerca del guasto verso la coerenza del segnale generato dalla ruota fonica sul volano.
L'impatto critico della sostituzione del volano bi-massa
Il problema è sorto univocamente dopo la sostituzione del volano bi-massa completo di frizione. Il veicolo montava in origine un volano bi-massa, sostituito con un volano bi-massa nuovo non originale, abbinato a una frizione nuova non originale. La sostituzione è stata effettuata perché la frizione slittava, un sintomo classico di usura. Tuttavia, nel mondo della componentistica aftermarket, la precisione della ruota fonica ricavata sul corpo del volano è un fattore determinante per la corretta lettura del sensore giri. Se la fonia (ovvero i denti o le tacche di riferimento leggibili dal sensore) del volano non originale presenta tolleranze costruttive diverse dall'originale, il segnale elettrico inviato alla centralina risulterà "sporco" o fuori fase, specialmente in condizioni di bassa temperatura dove la viscosità dell'olio e la velocità di rotazione del motorino d'avviamento rendono il segnale meno nitido.

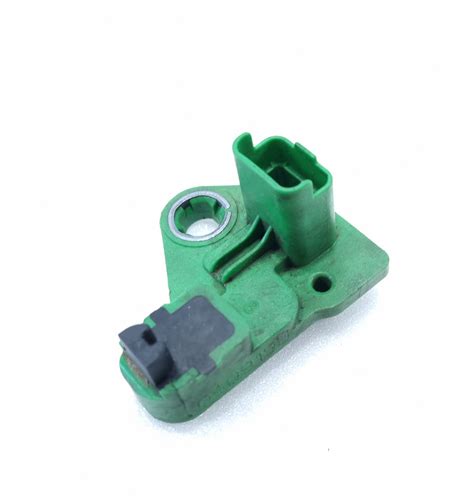

sensore giri
Esclusione delle variabili: Il ruolo del sensore giri
Nel tentativo di risolvere, sono state messe in atto diverse strategie, tra cui la sostituzione del sensore giri motore, inizialmente con un pezzo nuovo non originale, poi con un secondo sensore non originale di marca differente, e infine con un sensore originale proveniente da un veicolo di recupero. Il fatto che il problema persista nonostante l'uso di un sensore originale indica con quasi totale certezza che il guasto non risiede nel sensore stesso, ma nel segnale che esso riceve. Il sensore è semplicemente un trasduttore: se il "bersaglio" (la ruota fonica sul volano) è impreciso, deformato o semplicemente costruito con distanze tra i denti non identiche allo standard Nissan, nessun sensore, per quanto originale, potrà interpretare correttamente la posizione dell'albero motore.
Considerazioni sulla dinamica del segnale a freddo
A 200.319 km, il veicolo ha raggiunto una fase di maturità meccanica dove i giochi di accoppiamento sono consolidati. Il "falso segnale" generato dal volano non originale viene interpretato dalla ECU come una rotazione instabile. Durante i primi avviamenti, la centralina tenta di campionare il segnale giri per sincronizzarlo con il sensore di fase sull'albero a camme. Se la discrepanza tra la posizione fisica e quella letta dal volano è superiore a una determinata soglia di tolleranza, la strategia di protezione della centralina interrompe l'alimentazione per evitare danni, spegnendo il motore. Con i tentativi successivi, l'accumulo di calore minimo e l'adattamento dei parametri (spesso chiamati self-learning o cranking patterns) permettono al sistema di "accettare" il segnale errato come valida condizione di marcia, motivo per cui il veicolo funziona bene una volta avviato.
Analisi tecnica della tolleranza meccanica e magnetica

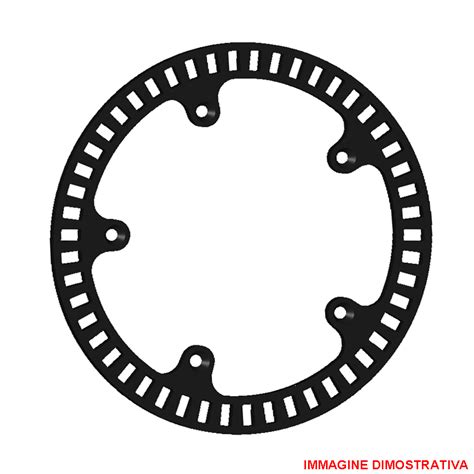

Un elemento spesso trascurato è la distanza tra il sensore e la corona fonica (il cosiddetto air gap). Il volano non originale potrebbe avere una geometria della flangia di montaggio che sposta la ruota fonica di frazioni di millimetro rispetto alla posizione prevista dal progetto originale. Anche una variazione di 0,5 mm può alterare l'ampiezza dell'onda elettrica prodotta dal sensore a induzione magnetica. A temperature rigide, la resistenza ohmica del sensore e la capacità di generare corrente indotta sono leggermente inferiori; se il segnale è già debole a causa di una fonia non conforme, il sistema perde il conteggio dei denti (il missing tooth di riferimento) e il motore si spegne.
Prospettive per la risoluzione definitiva
Per risolvere il problema, occorre considerare la rimozione del cambio e una verifica metrologica del volano installato. Non si tratta necessariamente di un pezzo difettoso in senso assoluto, ma di un componente non compatibile con le strette specifiche elettriche del sistema di iniezione Nissan. È necessario confrontare la posizione angolare della tacca di riferimento (il punto morto superiore) del volano attuale rispetto al volano originale smontato. Spesso, nei volani di concorrenza, la saldatura o la lavorazione meccanica della piastra fonica presenta tolleranze che, seppur invisibili a occhio nudo, diventano macroscopiche per l'elettronica del D40. In casi limite, l'unico rimedio efficace è il ripristino di un volano originale Nissan o di un marchio di primo impianto certificato, che garantisce la rispondenza esatta alle specifiche costruttive della fonia richiesta dal software della ECU.
Impatti a lungo termine e riflessioni sui componenti non originali
La scelta di componenti non originali in organi critici come il volano bi-massa può portare a una serie di reazioni a catena. Oltre al problema di avviamento, un volano con fonia non precisa può causare vibrazioni torsionali non smorzate correttamente, che nel lungo periodo sollecitano i cuscinetti di banco e l'albero motore stesso. Il fatto che il veicolo funzioni bene su strada dopo l'avviamento è un dato positivo, ma non deve trarre in inganno: il sistema di gestione motore sta operando in una condizione di "emergenza" o di compensazione software costante per correggere il segnale errato. La stabilità del sistema a caldo conferma che il cuore meccanico è sano, isolando la problematica alla fase di transizione e sincronizzazione iniziale tra i componenti di rotazione.
Verifica diagnostica strumentale in tempo reale

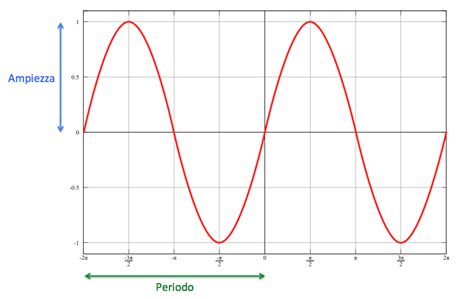

Prima di procedere allo smontaggio della trasmissione, un'analisi tramite oscilloscopio collegato direttamente ai pin del sensore giri mentre si effettua l'avviamento a freddo è fondamentale. Confrontando il segnale ottenuto con un diagramma di riferimento di un D40 correttamente funzionante, si potranno notare le anomalie nella forma d'onda del segnale (i cosiddetti "spike" o "cadute di tensione"). Se l'onda non è pulita o presenta asimmetrie nella spaziatura tra i denti, la prova regina del guasto al volano sarà confermata. Questo approccio evita inutili sostituzioni di componenti elettronici e conferma la natura meccanica del disallineamento della fonia.
Sinergia tra elettronica e meccanica
L'integrazione tra il segnale di posizione dell'albero motore e quello dell'albero a camme è vitale per il sistema Common Rail. Nel Nissan Navara D40, la logica di controllo richiede che entrambi i segnali siano in perfetta fase magnetica. Qualsiasi ritardo (jitter) introdotto da una fonia imprecisa sul volano viene interpretato dalla centralina come un errore di fase. Se l'errore di fase eccede una soglia prestabilita, la centralina taglia il consenso agli iniettori. Il fenomeno descritto, in cui il tempo di accensione aumenta progressivamente ad ogni tentativo, suggerisce che la centralina stia tentando di "agganciare" il segnale nonostante la discordanza, un processo che richiede un numero elevato di cicli motore per validare la posizione dei cilindri.
sensore giri
Considerazioni finali sull'affidabilità del sistema
Il caso segnalato a 200.319 km evidenzia come, in motori dotati di sistemi di iniezione ad alta pressione, ogni componente che fornisce un feedback di rotazione sia da considerare un elemento di precisione. La sostituzione del volano bi-massa, pur essendo un'operazione comune, deve essere eseguita con componenti che rispettano in pieno le tolleranze di fabbrica. L'esperienza insegna che, in assenza di errori in centralina riconducibili a pressione carburante o iniettori, la causa deve essere ricercata nella cinematica di lettura del segnale giri. La sostituzione dei sensori giri, pur essendo un tentativo logico, ha dimostrato che il limite non è nella capacità del sensore di leggere, ma nella qualità del dato fornito dal volano. L'attenzione si deve quindi spostare rigorosamente sul componente meccanico di rotazione, assicurando che la qualità della fonia sia identica a quella prevista dal costruttore del motore.
