Smontaggio e Sostituzione dell'Alternatore su Fiat Doblò: Guida Dettagliata

Sostituire l'alternatore dell'auto è un'operazione non banale, che richiede conoscenza meccanica e un set di chiavi da officina. La comprensione del funzionamento dell'alternatore e dei segnali di malfunzionamento è fondamentale prima di procedere con qualsiasi intervento. L'alternatore è un componente cruciale del sistema elettrico del veicolo, responsabile della produzione di energia elettrica per alimentare i sistemi di bordo e ricaricare la batteria.

Segnali di Malfunzionamento dell'Alternatore

Quando la spia del "controllo di carica" non si spegne dopo la messa in moto dell'auto, dobbiamo subito allertarci: l'accensione di quella spia (un disegnino luminoso a forma di batteria), indica che l'alternatore non sta caricando la batteria dell'auto o la sta caricando in modo insufficiente. Questo è il segnale più evidente di un problema all'alternatore.

Le cause di un malfunzionamento possono essere molteplici, spaziando da problemi relativamente semplici a difetti interni più complessi. Ad alcuni di questi problemi si può ovviare agendo con attenzione, ad altri, quelli più gravi, si può porre rimedio solo dopo aver smontato l'alternatore dell'auto in modo da poterlo esaminare e testare adeguatamente.

Un altro sintomo comune è la difficoltà nell'avviamento del motore, specialmente a freddo, o la completa incapacità di avviare il veicolo. Questo accade perché la batteria non riceve la carica necessaria dall'alternatore e si scarica progressivamente. Anche i fari che si affievoliscono o altri componenti elettrici che funzionano in modo intermittente possono indicare un problema all'alternatore. In alcuni casi, si possono udire rumori insoliti provenienti dal vano motore, come stridii o ronzii, che potrebbero indicare un cuscinetto dell'alternatore usurato o una cinghia di trasmissione allentata o danneggiata.

Cosa Fare in Caso di Spia Accesa Durante la Marcia

In ogni caso, se l'accensione della spia avviene quando si è in viaggio, si può continuare la marcia, con molta attenzione, utilizzando solo la corrente della batteria, ma questa si esaurisce rapidamente se si hanno i fari accesi, o se si utilizzano altri servizi elettrici. Quindi è bene ridurre al massimo la velocità e il tempo di marcia, spegnendo tutti i dispositivi elettrici non essenziali come l'aria condizionata, l'autoradio, il navigatore satellitare e i finestrini elettrici. L'obiettivo è minimizzare il consumo energetico per prolungare l'autonomia della batteria il più possibile, permettendo di raggiungere un luogo sicuro o un'officina.

Inoltre, se l'accensione della spia deriva da un danno alla cinghia di trasmissione, potrebbe essere che questa non azioni più neanche la pompa dell'acqua e allora anche la temperatura di questa va tenuta sotto controllo, effettuando frequenti fermate per permettere al motore di raffreddarsi e prevenire danni da surriscaldamento. Un'ulteriore conseguenza di una cinghia di trasmissione difettosa è che anche il servofreno potrebbe non funzionare correttamente, rendendo la frenata più difficile e richiedendo uno sforzo maggiore sul pedale, con un conseguente aumento del rischio di incidenti. È fondamentale procedere con estrema cautela e, se possibile, fermarsi immediatamente in un luogo sicuro per richiedere assistenza.

Panoramica dell'Alternatore e del Suo Funzionamento

L'alternatore è un generatore di corrente alternata che, tramite un raddrizzatore a diodi, trasforma questa corrente in corrente continua, necessaria per il sistema elettrico del veicolo. È azionato da una cinghia collegata all'albero motore. All'interno dell'alternatore, un rotore (induttore) gira all'interno di uno statore (indotto). Il rotore è magnetizzato e, ruotando, induce una corrente elettrica nello statore. Un regolatore di tensione integrato nell'alternatore mantiene la tensione di uscita costante, proteggendo i componenti elettronici del veicolo da sovratensioni.

Strumenti Necessari per lo Smontaggio

Prima di iniziare lo smontaggio dell'alternatore del tuo Fiat Doblò, è essenziale avere a portata di mano tutti gli strumenti necessari. Questo non solo renderà l'operazione più efficiente, ma anche più sicura. Gli strumenti tipicamente richiesti includono:

• Set di chiavi a bussola e chiavi fisse: Di diverse dimensioni, per allentare e serrare dadi e bulloni. Saranno necessarie per i bulloni di fissaggio dell'alternatore, i tendicinghia e i morsetti della batteria.
• Cric e cavalletti di sicurezza: Per sollevare il veicolo e lavorare in sicurezza sotto di esso, se necessario per accedere all'alternatore.
• Guanti da lavoro: Per proteggere le mani da tagli, abrasioni e sporco.
• Occhiali di protezione: Per salvaguardare gli occhi da eventuali schizzi o detriti.
• Grimaldello o leva: Per allentare la cinghia di trasmissione o per facilitare lo sgancio di connettori o tubi.
• Multimetro: Utile per testare la batteria e l'alternatore prima e dopo lo smontaggio, per diagnosticare il problema e verificare il corretto funzionamento.
• Sgrassatore e stracci: Per pulire l'area di lavoro e i componenti.
• Torcia: Per illuminare le aree meno accessibili del vano motore.
• Chiave dinamometrica: Per serrare i bulloni di fissaggio secondo le specifiche del produttore, garantendo un serraggio corretto e sicuro.

Precauzioni di Sicurezza

La sicurezza è la priorità assoluta durante qualsiasi intervento meccanico sull'auto. È fondamentale prendere le seguenti precauzioni:

1. Scollegare la Batteria: Prima di iniziare qualsiasi lavoro sul sistema elettrico, è imperativo scollegare il polo negativo (nero) della batteria per evitare cortocircuiti o shock elettrici. Questo previene anche l'attivazione accidentale di componenti elettrici mentre si lavora.
2. Lavorare su Superficie Piana: Assicurarsi che il veicolo sia parcheggiato su una superficie piana e stabile, con il freno a mano tirato. Se si utilizza un cric, posizionare sempre dei cavalletti di sicurezza sotto il telaio del veicolo per un supporto aggiuntivo e per prevenire il rischio che l'auto cada.
3. Lasciare Raffreddare il Motore: Attendere che il motore sia completamente freddo prima di iniziare a lavorare, per evitare scottature da componenti caldi come il collettore di scarico o il radiatore.
4. Indossare DPI: Utilizzare sempre guanti e occhiali di protezione per proteggersi da infortuni.
5. Avere Illuminazione Adeguata: Assicurarsi di avere una buona illuminazione, preferibilmente naturale, o utilizzare una torcia portatile per illuminare le aree buie del vano motore.

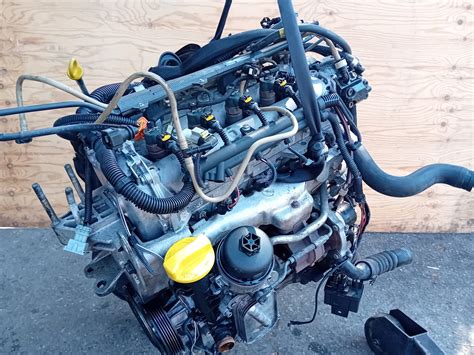

Fase Preparatoria: Accesso all'Alternatore

A seconda del modello specifico di Fiat Doblò e della configurazione del motore, potrebbe essere necessario rimuovere alcuni componenti per accedere comodamente all'alternatore. Questi potrebbero includere:

1. Copertura del Motore: Molti veicoli moderni hanno una copertura in plastica sopra il motore che protegge i componenti e riduce il rumore. Questa va rimossa svitando i bulloni o sganciando le clip di fissaggio.
2. Condotto dell'Aria: Il condotto di aspirazione dell'aria, che collega il filtro dell'aria al collettore di aspirazione, potrebbe ostruire la vista o l'accesso all'alternatore. Spesso è fissato con fascette o viti e può essere rimosso o spostato temporaneamente.
3. Serbatoio del Servosterzo o Altri Componenti Minori: In alcuni casi, piccoli serbatoi o staffe potrebbero essere posizionati in modo da ostacolare l'accesso. Se possibile, è preferibile spostarli temporaneamente piuttosto che scollegarli completamente per evitare perdite di fluidi.

Prima di rimuovere qualsiasi componente, è consigliabile scattare delle foto o prendere nota della disposizione dei vari tubi, cavi e connettori. Questo aiuterà notevolmente durante la fase di rimontaggio.

Smontaggio dell'Alternatore: Passaggi Dettagliati

Lo smontaggio dell'alternatore, pur essendo un'operazione che richiede precisione, può essere scomposto in una serie di passaggi gestibili. È fondamentale seguire ogni punto con attenzione per evitare danni ad altri componenti o per complicare il rimontaggio.

1. Rilascio della Tensione della Cinghia di Trasmissione

L'alternatore è azionato dalla cinghia dei servizi (o cinghia di trasmissione), che trasferisce il movimento dall'albero motore. Per rimuovere l'alternatore, è necessario prima allentare la tensione di questa cinghia.

• Individuare il Tendicinghia: Il tendicinghia è un rullo con un meccanismo a molla o a vite che mantiene la cinghia alla giusta tensione. Nel Fiat Doblò, la posizione del tendicinghia può variare leggermente a seconda dell'anno di produzione e della motorizzazione, ma si trova generalmente in prossimità dell'alternatore o del compressore dell'aria condizionata.
• Allentare il Tendicinghia:
  • Tendicinghia Automatico: La maggior parte dei veicoli moderni utilizza un tendicinghia automatico. Per allentarlo, si utilizza una chiave a bussola (spesso da 15 mm o 19 mm) sul bullone centrale del tendicinghia e si fa leva in senso orario o antiorario (a seconda del design) per comprimere la molla e rilasciare la tensione. A volte, è presente un foro in cui inserire un perno per bloccare il tendicinghia in posizione di rilascio.
  • Tendicinghia Manuale (meno comune): Se il tuo Doblò ha un tendicinghia manuale, dovrai allentare il bullone di fissaggio del tendicinghia stesso e poi il bullone di regolazione che scorre in una fessura per regolare la tensione.
• Rimuovere la Cinghia: Una volta che la tensione è stata rilasciata, la cinghia può essere sfilata dalla puleggia dell'alternatore e poi dagli altri rulli. È un buon momento per ispezionare la cinghia per crepe, usura o sfilacciamenti. Se presenta segni di usura, è consigliabile sostituirla.

2. Scollegamento dei Cavi Elettrici

L'alternatore è collegato al sistema elettrico del veicolo tramite due tipi principali di connessioni:

• Cavo di Potenza (B+): Questo è un cavo spesso, solitamente rosso, che porta la corrente generata dall'alternatore alla batteria e al resto del sistema elettrico. È fissato all'alternatore con un dado (spesso da 13 mm) protetto da un cappuccio in gomma. Svitare il dado e rimuovere il cavo.
• Connettore di Controllo (Regolatore): Questo è un connettore più piccolo, spesso a più pin, che collega il regolatore di tensione dell'alternatore alla centralina del veicolo e riceve il segnale per la spia della batteria. Ha un sistema di blocco a clip o a pressione. Premere la linguetta di blocco e sfilare delicatamente il connettore.

È fondamentale assicurarsi che la batteria sia scollegata prima di toccare questi cavi per prevenire cortocircuiti.

3. Rimozione dei Bulloni di Fissaggio dell'Alternatore

L'alternatore è fissato al blocco motore o a una staffa dedicata tramite bulloni. Il numero e la posizione dei bulloni possono variare leggermente.

• Identificazione dei Bulloni: Generalmente, ci sono due o tre bulloni che tengono fermo l'alternatore. Uno può essere un perno passante con un dado, mentre gli altri possono essere bulloni filettati direttamente nel blocco motore o nella staffa.
• Svitare i Bulloni: Utilizzare la chiave a bussola o la chiave fissa appropriata per svitare i bulloni. Potrebbero essere molto stretti, quindi potrebbe essere necessaria una certa forza o una leva più lunga. Durante la rimozione dell'ultimo bullone, è consigliabile sostenere l'alternatore per evitare che cada e si danneggi o ferisca.
• Verificare la Presenza di Boccole: Alcuni alternatori hanno boccole distanziatrici che potrebbero cadere quando si rimuovono i bulloni. Prendere nota della loro posizione per il rimontaggio.

4. Estrazione dell'Alternatore

Una volta che tutti i bulloni sono stati rimossi e i cavi scollegati, l'alternatore dovrebbe essere libero di essere estratto.

• Movimento di Leva: Potrebbe essere necessario fare un leggero movimento di leva o scuoterlo delicatamente per staccarlo dalla sua sede, specialmente se è rimasto in posizione per molto tempo.
• Attenzione agli Spazi Ristretti: Il vano motore del Doblò può essere stretto. Potrebbe essere necessario ruotare l'alternatore o muoverlo con cautela per farlo passare attraverso gli spazi disponibili senza danneggiare altri componenti (tubi, cavi, ecc.). A volte, rimuovere un ulteriore componente (es. staffa, tubo) può semplificare l'estrazione.
• Ispezione Visiva: Una volta estratto l'alternatore, è un buon momento per ispezionarlo visivamente. Cercare segni di bruciature, corrosione, cuscinetti usurati (che potrebbero far rumore se si prova a girare la puleggia a mano) o danni fisici.

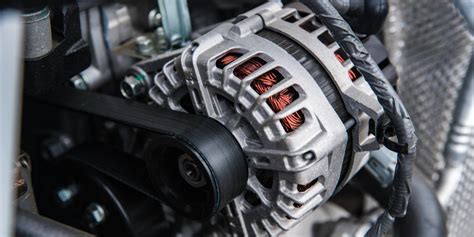

Controllo e Diagnosi dell'Alternatore Smontato

Una volta che l'alternatore è stato smontato, è possibile eseguire alcuni test per confermare il suo malfunzionamento o per identificare la causa specifica del problema.

1. Ispezione Visiva Approfondita

• Puleggia: Verificare che la puleggia giri liberamente e senza giochi eccessivi. Un cuscinetto usurato può causare rumori e attrito.
• Regolatore di Tensione e Spazzole: Rimuovendo il coperchio posteriore (se possibile), si possono ispezionare le spazzole di carbone del regolatore di tensione. Se sono eccessivamente usurate (corte) o danneggiate, potrebbero non fare buon contatto con l'anello collettore, causando una carica insufficiente. Anche l'anello collettore stesso va ispezionato per usura o irregolarità.
• Bobine (Statore e Rotore): Cercare segni di surriscaldamento, bruciature o cortocircuiti nelle bobine di rame. Un odore di bruciato proveniente dall'alternatore è un chiaro segno di avvolgimenti danneggiati.
• Diodi del Raddrizzatore: Anche se più difficili da testare senza attrezzature specifiche, un guasto a uno o più diodi può impedire la corretta conversione della corrente alternata in continua.

2. Test con Multimetro

• Test della Continuità (Bobine): Utilizzando la funzione ohmmetro del multimetro, è possibile verificare la continuità degli avvolgimenti del rotore e dello statore. Un valore di resistenza molto alto o "infinito" indica un'interruzione (circuito aperto), mentre un valore di resistenza molto basso o "0" potrebbe indicare un cortocircuito.
• Test Diodi: Alcuni multimetri hanno una funzione per testare i diodi. Questo permette di verificare se i diodi del raddrizzatore funzionano correttamente, consentendo il flusso di corrente in una sola direzione.

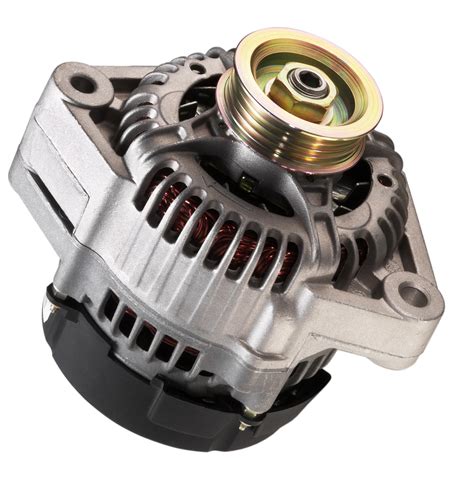

Scelta del Nuovo Alternatore

Quando si acquista un nuovo alternatore per il Fiat Doblò, è fondamentale assicurarsi che sia compatibile con il modello specifico del veicolo. I parametri da considerare includono:

• Modello e Anno del Veicolo: Questi dettagli sono cruciali per garantire la compatibilità meccanica e elettrica.
• Motorizzazione: Alternatori diversi possono essere utilizzati per motori a benzina, diesel o diverse cilindrate, a causa delle diverse esigenze energetiche e degli spazi disponibili.
• Codice Originale (OEM): Se disponibile, il codice OEM del tuo alternatore originale è il modo più sicuro per trovare un ricambio esatto.
• Amperaggio (A): L'alternatore deve avere un amperaggio adeguato alle esigenze elettriche del veicolo. Un alternatore con un amperaggio inferiore potrebbe non essere in grado di soddisfare la domanda energetica, mentre uno con un amperaggio superiore potrebbe essere compatibile, ma non sempre necessario.
• Tipo di Puleggia: Controllare che la puleggia del nuovo alternatore sia dello stesso tipo (es. V-belt o Poly-V) e numero di scanalature della vecchia, per garantire la compatibilità con la cinghia esistente.

È possibile scegliere tra alternatori nuovi di ricambio originali, alternatori aftermarket di qualità equivalente o alternatori rigenerati. Gli alternatori rigenerati sono un'opzione più economica, ma è importante assicurarsi che siano stati revisionati da un'azienda affidabile e che vengano forniti con una garanzia.

Rimontaggio del Nuovo Alternatore

Il rimontaggio segue i passaggi dello smontaggio in ordine inverso, con la stessa attenzione ai dettagli.

1. Posizionamento del Nuovo Alternatore

• Inserimento nella Sede: Posizionare il nuovo alternatore nella sua sede. Potrebbe essere necessario un po' di gioco per allineare i fori dei bulloni.
• Fissaggio Provvisorio: Inserire i bulloni di fissaggio a mano per assicurarsi che siano allineati correttamente, ma non serrarli completamente.

2. Collegamento dei Cavi Elettrici

• Connettore di Controllo: Inserire saldamente il connettore di controllo nell'apposita sede, assicurandosi che la linguetta di blocco si impegni.
• Cavo di Potenza (B+): Fissare il cavo di potenza con il dado, serrandolo saldamente ma senza stringere eccessivamente per non danneggiare il terminale. Riposizionare il cappuccio di protezione in gomma.

3. Montaggio e Tensione della Cinghia di Trasmissione

• Posizionamento della Cinghia: Far passare la cinghia di trasmissione su tutte le pulegge (albero motore, pompa dell'acqua, compressore clima, alternatore, tendicinghia) seguendo lo schema corretto. È fondamentale che la cinghia sia posizionata correttamente su ogni scanalatura delle pulegge.
• Tensione della Cinghia:
  • Tendicinghia Automatico: Rilasciare la tensione dal tendicinghia come fatto in precedenza, posizionare la cinghia sulla puleggia dell'alternatore e poi rilasciare il tendicinghia. La molla regolerà automaticamente la tensione. Se è stato utilizzato un perno di blocco, rimuoverlo.
  • Tendicinghia Manuale: Dopo aver posizionato la cinghia, regolare il bullone di regolazione per ottenere la tensione corretta. La cinghia non deve essere né troppo tesa (potrebbe danneggiare i cuscinetti e la cinghia stessa) né troppo lasca (potrebbe slittare e non caricare correttamente). Un buon indicatore è la possibilità di ruotare la cinghia di circa 90 gradi con una leggera pressione nel punto più lungo tra due pulegge. Una volta regolata la tensione, serrare il bullone di fissaggio del tendicinghia.
• Verifica dell'Allineamento: Assicurarsi che la cinghia sia ben allineata su tutte le pulegge e che non ci siano segni di sfregamento o fuoriuscita.

4. Serraggio Definitivo dei Bulloni di Fissaggio

• Serrare a Coppia: Utilizzare una chiave dinamometrica per serrare i bulloni di fissaggio dell'alternatore secondo le specifiche di coppia consigliate dal produttore del veicolo. Questo è fondamentale per garantire che l'alternatore sia fissato saldamente e non si allenti con le vibrazioni. In mancanza delle specifiche esatte, serrare saldamente senza eccedere.

Fase Finale: Rimontaggio dei Componenti Rimossi e Test

• Rimontaggio dei Componenti Preparatori: Riposizionare tutti i componenti che erano stati rimossi per accedere all'alternatore (condotto dell'aria, coperture, serbatoi, ecc.) seguendo l'ordine inverso dello smontaggio.
• Ricollegamento della Batteria: Ricollegare il polo negativo della batteria.
• Test di Funzionamento:
  1. Avviare il Motore: Mettere in moto il veicolo.
  2. Verificare la Spia Batteria: La spia della batteria sul cruscotto dovrebbe spegnersi pochi secondi dopo l'avvio del motore. Se rimane accesa, c'è ancora un problema.
  3. Misurare la Tensione di Carica: Con il motore al minimo, utilizzare un multimetro per misurare la tensione ai poli della batteria. Dovrebbe essere tra 13.8V e 14.8V (a seconda del veicolo e della temperatura). Se la tensione è inferiore, l'alternatore non sta caricando correttamente; se è significativamente superiore, potrebbe esserci un problema al regolatore di tensione.
  4. Test con Carico: Accendere i fari, l'aria condizionata e altri dispositivi elettrici. La tensione di carica dovrebbe rimanere all'interno dell'intervallo specificato, indicando che l'alternatore è in grado di sostenere il carico elettrico.

Se tutti i test sono positivi e la spia della batteria rimane spenta, l'operazione di sostituzione dell'alternatore è stata completata con successo. In caso contrario, potrebbe essere necessario rivedere l'installazione, verificare le connessioni o consultare un professionista.

È importante sottolineare che, sebbene questa guida fornisca una panoramica dettagliata, la complessità dell'operazione può variare. Per chi non ha esperienza con la meccanica automobilistica, è sempre consigliabile affidarsi a un meccanico qualificato per garantire che il lavoro venga eseguito correttamente e in sicurezza.
