La Fiat Grande Punto, un modello che ha segnato un'epoca nel panorama automobilistico italiano, nasconde al suo interno una serie di meccanismi che, con il tempo o a causa di eventi imprevisti, possono richiedere un'attenzione particolare. Tra questi, il sistema di apertura del bagagliaio, gestito elettronicamente tramite pulsante, rappresenta un punto di interesse per molti proprietari, specialmente quando si presentano malfunzionamenti o si desidera integrare nuove funzionalità. Questa guida si propone di esplorare in dettaglio il funzionamento, le problematiche comuni e le soluzioni relative all'apertura del portellone posteriore della Grande Punto, attingendo a esperienze dirette e a informazioni tecniche.
Il Pulsante di Apertura Bagagliaio: Funzionamento e Collegamenti
Il comando per l'apertura del bagagliaio sulla Fiat Grande Punto è integrato nel cruscotto, rendendo l'accesso al vano di carico comodo e immediato. Questo sistema si basa su un segnale elettrico che, attivato dalla pressione del pulsante, comunica con la centralina del veicolo per disattivare il meccanismo di blocco della serratura.

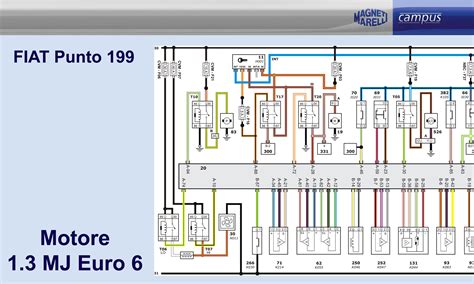

Per comprendere meglio come funziona, è utile analizzare i collegamenti elettrici specifici. I pin chiave del connettore associato a questa funzione sono il pin 5 e il pin 9. Si ritiene che il pin 5 sia collegato a un cavo che può essere di colore grigio/rosso o nero/rosso, mentre il pin 9 sia associato a un cavo di colore blu/giallo. Questi pin non operano in isolamento, ma sono interconnessi con la centralina del corpo vettura (body computer). Nello specifico, il pin 5 è collegato al pin 49 del connettore D del body computer, e il pin 9 è collegato al pin 25 dello stesso body computer.
Il meccanismo di attivazione prevede che, alla pressione del pulsante, il pin 5 riceva un segnale di massa attraverso il pin 9 del connettore e il pin 25 del body computer. È importante notare che questa massa viene fornita dalla centralina del veicolo, e non da un circuito di massa dedicato esclusivamente a questa funzione. Questa configurazione, sebbene efficiente, può talvolta generare incertezze diagnostiche, poiché il corretto funzionamento dipende dall'integrità di diversi componenti e collegamenti.
Perdita della Chiave Originale e Soluzioni Aftermarket

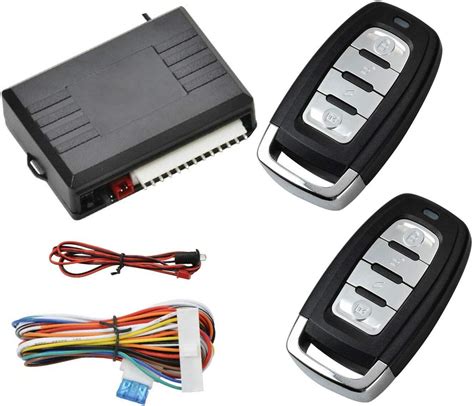

Uno scenario comune che porta a indagare sul sistema di apertura del bagagliaio è la perdita della chiave originale, specialmente se dotata di telecomando. Le chiavi originali Fiat, complete di programmazione, possono rappresentare un investimento considerevole, con costi che superano i 200 euro. Di fronte a questa spesa, molti proprietari optano per l'acquisto di kit aftermarket reperibili su piattaforme online come eBay.
Il montaggio di tali kit richiede una certa manualità e una comprensione dei collegamenti elettrici del veicolo. Le istruzioni spesso reperibili sui forum di appassionati guidano nell'installazione, solitamente collegando il sistema aftermarket in parallelo alla chiusura centralizzata della portiera del conducente. In questo modo, la centralina aftermarket è in grado di comandare l'apertura e la chiusura dell'intero veicolo.
La sfida principale, tuttavia, emerge quando si cerca di integrare la funzionalità di apertura del bagagliaio. Molti kit aftermarket includono un cavo dedicato a questo scopo, ma il suo corretto collegamento può risultare problematico. L'obiettivo è quello di intercettare il segnale che comanda l'apertura del portellone, spesso gestito dal pulsante sul cruscotto.
Analisi dei Cavi e Collegamenti per l'Apertura del Bagagliaio
Per chi si avventura nell'integrazione di un sistema di apertura del bagagliaio aftermarket, è fondamentale identificare i cavi corretti. Le informazioni raccolte indicano che il pulsante sul cruscotto è il punto di comando. Come accennato, i pin cruciali sono il 5 e il 9.
In alcune configurazioni, il pin 5 funge da massa per il circuito di comando, mentre il pin 9 rappresenta il segnale di ritorno del pulsante del portellone. Per collegare la centralina aftermarket, si dovrebbe solitamente connettere il filo dedicato al pin 9, che nel caso specifico di un utente era di colore grigio/arancione.
Tuttavia, le complessità non si fermano qui. L'analisi dei cablaggi interni alla maniglia del portellone rivela un percorso più articolato. Dalla maniglia partono tipicamente tre fili: uno di massa (nero), uno di colore viola/grigio e uno di colore viola/bianco. Questi fili viaggiano come contatti puliti fino all'incontro con i cablaggi della regolazione degli specchietti e degli alzacristalli. Nel groviglio di fili, si può notare una resistenza che, una volta attraversata, fa sì che dal cablaggio emerga prevalentemente il filo viola/grigio.
La curiosità tecnica porta a chiedersi quale sia il valore di questa resistenza, un dato che potrebbe fornire ulteriori indizi sul funzionamento del circuito. La presenza di questa resistenza suggerisce che il segnale potrebbe essere elaborato o attenuato prima di raggiungere la centralina, un aspetto che potrebbe complicare il collegamento diretto di un sistema aftermarket non progettato per interfacciarsi con questo specifico componente.
È stato osservato che, per il collegamento della chiusura centralizzata, molti forum e guide suggeriscono di connettersi a un filo viola/bianco. Questa informazione, sebbene relativa alla chiusura centralizzata generale, sottolinea l'importanza di identificare con precisione i colori dei cavi e le loro funzioni specifiche all'interno del complesso cablaggio del veicolo.
Problemi Comuni e Diagnosi del Sistema di Apertura Bagagliaio
Nonostante l'apparente semplicità del pulsante di apertura, il sistema può manifestare diversi problemi. Uno degli inconvenienti più frustranti è il blocco improvviso del bagagliaio, che impedisce l'accesso al vano di carico. Le cause possono essere molteplici, spaziando da problemi elettrici a malfunzionamenti meccanici.
Malfunzionamenti Elettrici
Un'analisi approfondita di un caso specifico ha rivelato che, dopo aver verificato l'assenza di interruzioni nei fili (come il filo n. 30 bianco che va al motoriduttore e il filo di massa), e dopo aver provato a dare impulso al pulsante in plancia e sulla chiave senza successo, non si rilevava alcun segnale positivo.
Un tentativo di alimentare manualmente la serratura staccando la morsettiera sul body computer ha fornito un indizio cruciale. Se il baule è chiuso, il filo di corrente innesca una fiammata, suggerendo un corto circuito. Se invece il baule è aperto e si tenta di chiudere la serratura a mano, rifacendo la prova di alimentazione, la serratura si apre perfettamente. Questo comportamento porta a sospettare che la serratura stessa sia in corto circuito.
Malfunzionamenti Meccanici
In altri casi, il problema potrebbe non essere un corto circuito, ma una semplice indurimento della parte meccanica del sistema di chiusura. Il solenoide, il componente elettromeccanico che aziona la serratura, potrebbe non avere la forza sufficiente per vincere la resistenza meccanica, soprattutto in condizioni di freddo o se la lubrificazione è insufficiente. In questi scenari, la serratura potrebbe apparire bloccata, ma non necessariamente in corto.
Un'altra area da controllare attentamente è l'impianto elettrico all'interno del passacavi tra la carrozzeria e il portellone. Questa zona è soggetta a continui movimenti e torsioni, che possono portare all'usura, alla rottura o all'interruzione dei fili. Un controllo visivo di questa guarnizione in gomma e dei cavi al suo interno è spesso un passo diagnostico fondamentale.
La Soluzione "Vecchia Scuola" e la sua Nostalgia
Di fronte a queste complessità elettroniche, alcuni utenti esprimono una certa nostalgia per i sistemi meccanici più tradizionali. L'idea di una "vecchia e cara serratura normale" evoca un senso di affidabilità e semplicità, in contrasto con gli inconvenienti che possono derivare dai sistemi elettronici moderni. Sebbene una serratura tradizionale comporti l'installazione di due cavi in meno, garantisce un'apertura sempre funzionante, eliminando il rischio di ritrovarsi con il baule bloccato. Questa prospettiva, sebbene non sempre praticabile per i modelli più recenti, sottolinea il compromesso tra innovazione tecnologica e semplicità d'uso.
Apertura del Bagagliaio dall'Interno del Baule
In situazioni di emergenza o di malfunzionamento del sistema elettronico, è utile conoscere le modalità di apertura del bagagliaio dall'interno. La Fiat Grande Punto è dotata di una levetta di sblocco manuale posizionata sulla serratura stessa, all'interno del vano bagagli. Sebbene non sia immediatamente visibile, un'attenta ispezione permette di individuarla. Una volta trovata, la sua attivazione dovrebbe sbloccare meccanicamente il portellone.
Riparazioni e Manutenzione dei Cavi
Quando si interviene sui cablaggi, la qualità della riparazione è fondamentale per evitare problemi futuri. L'ideale sarebbe risaldare i cavi tranciati e rivestire quelli spelati utilizzando guaine termorestringenti. Questo metodo, sebbene richieda più tempo e strumenti specifici, garantisce una connessione duratura e sicura. Tuttavia, in assenza di tali possibilità, una soluzione temporanea ma comunque efficace è l'utilizzo di nastro isolante di buona qualità. La scelta di come effettuare le riparazioni riflette il livello di competenza e la cura che si desidera dedicare all'intervento.
Collaborazione con Professionisti del Settore Auto
Per i professionisti del settore automobilistico - meccanici, elettrauti, carrozziere, meccatronici e gommisti - esiste la possibilità di instaurare una collaborazione proficua con centri specializzati. L'obiettivo è creare una rete di partnership basata sulla qualità, la serietà e l'onestà.
I vantaggi offerti ai professionisti includono:
- MACCHINE IN ANTEPRIMA: Ricevere informazioni tempestive sui veicoli appena entrati nei centri di demolizione, consentendo l'acquisto prioritario di pezzi di ricambio.
- NOVITÀ DEL SETTORE: Essere costantemente aggiornati sulle ultime novità tecniche e sui componenti disponibili, per poter offrire ai propri clienti le soluzioni più avanzate.
- SCONTI DEDICATI E PERSONALIZZATI: Beneficiare di sconti esclusivi da poter poi trasmettere ai propri clienti, aumentando la competitività sul mercato.
Queste iniziative mirano a creare un ecosistema di supporto reciproco, dove i professionisti possono servire al meglio i propri clienti, mantenendo elevati standard di qualità e affidabilità.
RIPARARE il PORTELLONE POSTERIORE BLOCCATO AUTO
Considerazioni Finali sull'Apertura del Bagagliaio
La gestione elettronica del bagagliaio della Fiat Grande Punto, sebbene concepita per offrire comodità, può talvolta presentare delle complessità. Dalla perdita delle chiavi originali all'integrazione di sistemi aftermarket, passando per la diagnosi di malfunzionamenti elettrici o meccanici, ogni scenario richiede un approccio metodico. L'analisi dei collegamenti elettrici, l'identificazione dei cavi corretti e la comprensione del funzionamento della serratura sono passi fondamentali.
Inoltre, la consapevolezza delle diverse problematiche, come i corto circuiti o l'indurimento meccanico, unitamente alla conoscenza delle soluzioni alternative come l'apertura manuale dall'interno o la manutenzione accurata dei cablaggi, permette di affrontare con maggiore sicurezza eventuali inconvenienti. La scelta tra soluzioni moderne e la nostalgia per i sistemi più semplici riflette il dibattito continuo sull'evoluzione tecnologica nell'industria automobilistica.
