La Ford EcoSport, in particolare nelle sue configurazioni che includono la trazione integrale (4x4), può presentare occasionalmente delle problematiche legate ai rumori di trasmissione. Questi suoni anomali, spesso descritti come vibrazioni, risonanze o ululati, possono manifestarsi a determinati regimi del motore e carichi di lavoro, generando preoccupazione nei proprietari e rendendo necessaria un'indagine approfondita per identificarne le cause e trovare soluzioni efficaci.
La Natura del Problema: Vibrazioni e Risonanze Anomale
Un proprietario di una Ford EcoSport 1.0 da 125 CV, acquistata nell'aprile 2018 e con circa 27.000 km all'attivo, ha segnalato la comparsa di una vibrazione o risonanza a partire dall'estate. Questo disturbo si manifesta intorno ai 1500 giri al minuto, durante la marcia, ed è particolarmente avvertibile in seconda marcia, ma percepibile anche in prima e terza. La provenienza del rumore sembra essere dal vano motore o dalla zona sottostante il motore, specificamente sulla parte sinistra.
L'iniziale ipotesi di un carter motore parzialmente staccato è stata sottoposta all'attenzione dell'assistenza Ford. Tuttavia, dopo un giorno di controlli richiesti dalla stessa officina, la risposta è stata che l'auto non presentava anomalie e che non ritenevano necessario intervenire. È stata suggerita l'idea di percorrere ulteriori chilometri per far emergere maggiormente il rumore, con la prospettiva di analizzarlo al prossimo tagliando. Questa prospettiva solleva una preoccupazione significativa, poiché il prossimo tagliando potrebbe coincidere con la scadenza della garanzia, lasciando il proprietario a carico delle spese per eventuali riparazioni.
Il rumore è descritto come particolarmente fastidioso in ambito urbano, dove le frequenti riprese da bassi regimi in seconda marcia e le cambiate di marcia lo rendono distintamente udibile ad ogni manovra. Oltre all'ipotesi dei carter o delle plafoniere sottoscocca, che l'assistenza dichiara di aver controllato, si ipotizza la presenza di componenti non correttamente fissati che entrano in risonanza a specifiche combinazioni di regime e carico del motore.
Cause Potenziali dei Rumori di Trasmissione
I rumori generati dai sistemi di trasmissione automobilistica sono fenomeni complessi, influenzati da una moltitudine di fattori meccanici ed operativi. La crescente attenzione alla riduzione dell'inquinamento acustico, sia in ambito generale che in quello lavorativo, ha reso il minor rumore quasi sinonimo di maggiore qualità costruttiva e di prestazioni. Nell'industria automobilistica, questo si traduce in una ricerca costante di soluzioni per minimizzare le emissioni sonore provenienti da organi meccanici come gli ingranaggi della trasmissione.
Le onde sonore percepite dall'orecchio umano sono costituite da una frequenza primaria, alla quale si sovrappongono una serie di armoniche di varia intensità. Queste armoniche possono essere rappresentate matematicamente attraverso una serie di Fourier. L'origine di questi rumori può essere ricondotta a diverse cause intrinseche al funzionamento degli ingranaggi:
Variazione della Rigidezza di Ingranamento: La rigidezza di ingranamento è definita come il rapporto tra la forza tangenziale lungo la linea d'azione e la flessione del dente in quella direzione. Poiché la forza applicata a un dente varia continuamente in intensità, direzione e punto di applicazione, anche la flessione del dente è in costante mutamento. Il caso più emblematico si verifica negli ingranaggi a denti dritti con un rapporto di trasmissione inferiore a 2. In tali configurazioni, si assiste all'alternanza tra due coppie di denti in presa e una singola coppia, determinando una marcata variazione di carico e flessione su ciascun dente. Questa condizione è da evitare per prevenire la generazione di rumore.
Errore di Trasmissione: Questo errore si manifesta come la differenza tra la posizione effettiva dell'ingranaggio condotto e la posizione teorica che esso occuperebbe in un sistema di ingranaggi perfettamente coniugato. L'errore di trasmissione è considerato il fattore principale nella generazione del rumore e può essere quantificato sia come deviazione angolare che come spostamento lineare lungo la linea d'azione.
Urti tra i Denti: Gli urti tra i denti degli ingranaggi si verificano quando deformazioni o imprecisioni nel passo portano a un contatto prematuro con il dente che sta per entrare in presa. Questo impatto può generare vibrazioni e rumori udibili.
Forze Dinamiche di Ingranamento: Queste forze sono la conseguenza diretta delle variazioni nella rigidezza di ingranamento e degli errori di trasmissione. Essendo variabili durante la rotazione, queste forze possono eccitare vibrazioni nella carcassa del cambio attraverso i cuscinetti e i supporti.
Forze di Attrito: L'accoppiamento di due profili ad evolvente non rappresenta un puro rotolamento in tutti i punti, ma solo in corrispondenza del diametro primitivo. Nelle zone al di sopra e al di sotto di questo diametro, si verifica uno strisciamento lungo l'altezza del dente, con direzione invertita a seconda che ci si trovi sopra o sotto il diametro primitivo. Quando la direzione della forza di attrito si inverte, può innescarsi una vibrazione, particolarmente evidente negli ingranaggi a denti dritti.
Air Pocketing (Soffi d'Aria): Questo fenomeno acustico si genera a causa della rapida compressione dell'aria intrappolata dai denti durante l'ingranamento.
Compressione del Lubrificante: Se i giochi tra i fianchi dei denti e sul fondo dente sono insufficienti, il lubrificante presente tra gli ingranaggi può venire compresso, generando un rumore aggiuntivo.
Possibili Componenti Coinvolti nella Ford EcoSport 4x4
Nel caso specifico della Ford EcoSport 4x4, oltre alle cause generali legate al funzionamento degli ingranaggi, è utile considerare componenti specifici che potrebbero essere all'origine delle vibrazioni e dei rumori segnalati.
Gruppo di Rinvio (Transfer Case): Nelle vetture con trazione integrale, il gruppo di rinvio è un componente cruciale che distribuisce la potenza del motore alle ruote anteriori e posteriori. Un suo malfunzionamento, un gioco eccessivo nei suoi ingranaggi o cuscinetti, o un insufficiente livello di lubrificazione, potrebbe generare rumori e vibrazioni simili a quelli descritti. Un esempio citato in contesti simili riguarda un ululato proveniente dalla trasmissione anteriore in rilascio su un'altra vettura, che ha portato a un preventivo di 1.400 € per la sostituzione del gruppo di rinvio. La domanda se un semplice cambio d'olio potrebbe risolvere il problema è legittima, soprattutto prima di intraprendere riparazioni costose. È importante verificare i livelli e le condizioni dell'olio sia nel differenziale anteriore che nel gruppo di rinvio, così come nel cambio e nel differenziale posteriore (inclusa la frizione Haldex, se presente e pertinente al modello specifico).

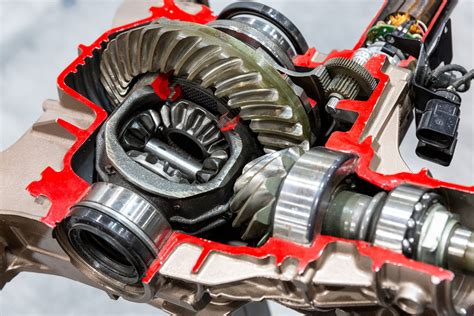

Differenziale Anteriore: Analogamente al gruppo di rinvio, anche il differenziale anteriore è un componente chiave della trazione integrale. Usura dei suoi ingranaggi, cuscinetti difettosi o un basso livello di olio possono causare rumori e vibrazioni.
Supporti Motore e Trasmissione: I supporti motore e trasmissione sono progettati per isolare il telaio dalle vibrazioni generate dal motore e dalla trasmissione. Se uno o più di questi supporti sono usurati, rotti o non correttamente fissati, le vibrazioni del motore possono trasmettersi direttamente al telaio, creando risonanze in specifici range di giri. Supporti motore usurati sono una causa comune di vibrazioni percepite nell'abitacolo, specialmente in fase di accelerazione o decelerazione.
Componenti Sottoscocca: Sebbene l'assistenza abbia dichiarato di aver controllato carter e plafoniere, è possibile che altri componenti metallici o in plastica sottoscocca, come protezioni, scudi termici o parti dell'impianto di scarico, non siano saldamente fissati. In determinate condizioni di vibrazione e carico, questi elementi possono entrare in risonanza, generando rumori simili a quelli descritti. Un'ispezione accurata di tutti i componenti fissati al telaio o alla scocca, anche quelli apparentemente non correlati alla trasmissione, potrebbe rivelare la causa del problema.
Impianto di Scarico: Un supporto dell'impianto di scarico allentato o danneggiato, o una leggera interferenza tra una parte dell'impianto e il telaio o la scocca, potrebbe causare risonanze a specifici regimi del motore. Anche un catalizzatore o un silenziatore parzialmente ostruito o con supporti interni rotti potrebbero generare vibrazioni e rumori anomali.
Approcci alla Diagnosi e Soluzioni
La diagnosi di rumori di trasmissione richiede un approccio metodico e l'utilizzo di strumenti adeguati.
Ascolto Attento e Riproduzione del Rumore: Il primo passo è cercare di riprodurre il rumore in condizioni controllate. Questo può includere l'utilizzo di un ponte sollevatore per simulare il carico sul motore e sulla trasmissione, o la guida del veicolo in un ambiente dove il rumore possa essere chiaramente identificato senza interferenze esterne. L'uso di uno stetoscopio meccanico o di un analizzatore di vibrazioni può aiutare a localizzare con precisione la fonte del suono.
Controllo dei Livelli e delle Condizioni dei Fluidi: Verificare i livelli e le condizioni dell'olio nel cambio, nel differenziale anteriore, nel gruppo di rinvio e nel differenziale posteriore è fondamentale. Un olio basso o degradato può indicare perdite o usura e contribuire alla generazione di rumori.
Ispezione Visiva Approfondita: Un'ispezione visiva dettagliata di tutti i componenti della trasmissione, dei supporti motore e trasmissione, e dei sistemi sottoscocca è essenziale. Cercare segni di usura, danni, allentamenti o interferenze.
Test dei Componenti Specifici: Se si sospetta un componente particolare, come il gruppo di rinvio o il differenziale, potrebbero essere necessari test specifici per valutarne il corretto funzionamento. Questo potrebbe includere la misurazione dei giochi, il controllo dei cuscinetti e, se possibile, la verifica delle prestazioni sotto carico.
Verifica dei Supporti Motore e Trasmissione: Controllare l'integrità dei supporti motore e trasmissione. Un supporto indebolito o rotto può causare un trasferimento eccessivo di vibrazioni.
Considerare le Soluzioni di Aftermarket: In alcuni casi, soluzioni aftermarket possono offrire miglioramenti in termini di robustezza o smorzamento delle vibrazioni. Ad esempio, supporti motore rinforzati o sistemi di montaggio migliorati potrebbero essere presi in considerazione, se disponibili e compatibili con il modello.
Scopri i Sintomi di un Albero di Trasmissione Difettoso e Come Ripararlo!
La risoluzione di questi problemi può variare da semplici interventi di manutenzione, come il rabbocco o la sostituzione dei fluidi, alla sostituzione di componenti più complessi. La chiave è una diagnosi accurata per evitare interventi inutili e costosi, garantendo al contempo la sicurezza e il comfort di guida. La collaborazione tra il proprietario e un'officina competente e scrupolosa è fondamentale per identificare e risolvere efficacemente questi inconvenienti.
