Gli iniettori, componenti cruciali nel sistema di alimentazione di un motore, svolgono la funzione essenziale di trasferire il carburante dal serbatoio all'impianto di alimentazione del motore stesso. La loro architettura e il loro funzionamento variano significativamente a seconda della tipologia di motore e della tecnologia impiegata. Questa complessità intrinseca rende l'iniettore un elemento chiave per garantire prestazioni ottimali, efficienza nei consumi e un ridotto impatto ambientale.
Tipologie di Iniettori e Loro Evoluzione
Storicamente, gli iniettori sono stati progettati per svolgere un compito specifico: immettere un fluido in un modo diverso dal semplice travaso. Nel corso del tempo, l'evoluzione tecnologica ha portato alla nascita di diverse tipologie, ognuna con caratteristiche distintive.
Iniettori per Motori a Benzina
Nei moderni motori a benzina, gli iniettori sono tipicamente elettro-valvole a impulso elettrico. Questi dispositivi sono strettamente collegati alla centralina elettronica del motore (ECU). La centralina, attraverso un sofisticato processo di calcolo, determina la quantità precisa di carburante da iniettare, basandosi su una serie di parametri. Tra questi, la concentrazione di aria nel condotto di aspirazione è un dato fondamentale. A supporto di questa regolazione, la sonda lambda, posizionata nel sistema di scarico, misura la concentrazione di ossigeno nei gas di scarico. Queste informazioni consentono alla centralina di ottimizzare la miscela aria-carburante per garantire una combustione efficiente e ridurre le emissioni inquinanti.
Iniettori per Motori Diesel: Una Complessità Maggiore
I motori diesel presentano sfide uniche per quanto riguarda l'iniezione del carburante. Il gasolio, a differenza della benzina, tende a contenere maggiori impurità. Questo fattore rende gli iniettori diesel, sia quelli integrati nei sistemi pompa-iniettore sia quelli facenti parte dei sistemi common-rail, più suscettibili all'accumulo di sporco. Un eccessivo accumulo di depositi può portare al blocco dell'iniettore, compromettendo il corretto funzionamento del cilindro e, di conseguenza, le prestazioni generali del motore e l'efficienza dei consumi.
Le conseguenze di un iniettore bloccato possono essere particolarmente gravi. Se l'iniettore si blocca in posizione aperta, il gasolio potrebbe continuare a fluire nel cilindro anche a motore spento. Questo fenomeno, noto come "riempimento del pistone", può portare a danni significativi alla biella al momento del riavvio del motore. Inoltre, il gocciolamento dell'iniettore può causare la diluizione dell'olio motore con il gasolio, compromettendo la lubrificazione e, nel lungo termine, provocare il grippaggio dei pistoni. Questo problema è analogo a quello causato dalle mancate rigenerazioni del filtro antiparticolato (DPF).
Il motore a Ciclo Diesel deve il suo corretto funzionamento proprio agli iniettori diesel, componenti fondamentali per garantire prestazioni ottimali ed efficienza nei consumi. Questi dispositivi lavorano ad altissime pressioni per nebulizzare il carburante nei cilindri, migliorando la combustione e riducendo le emissioni. La precisione con cui il carburante viene polverizzato ha un impatto diretto sull'efficienza della combustione e sulla quantità di inquinanti rilasciati.
Meccanismi di Funzionamento degli Iniettori Diesel
Indipendentemente dalla tipologia specifica, il principio di base del funzionamento di un iniettore diesel ruota attorno all'apertura e chiusura di una valvola a spillo che controlla il flusso di carburante.
Iniettori Passivi vs. Iniettori Attivi
Si distinguono due categorie principali di iniettori diesel in base al loro meccanismo di attivazione:
- Iniettori Passivi: Questi iniettori si aprono e iniettano il carburante quando la pressione al loro ingresso supera un valore di soglia predefinito, determinato da una molla di taratura. Il loro funzionamento è quindi legato esclusivamente alla pressione idraulica del sistema.
- Iniettori Attivi: Utilizzati nei moderni sistemi common-rail e nei sistemi iniettore-pompa del Gruppo VW, gli iniettori attivi sono controllati elettronicamente. Un impulso elettrico, comandato dalla centralina, attiva un meccanismo (come un solenoide o un elemento piezoelettrico) che permette l'apertura della valvola a spillo.

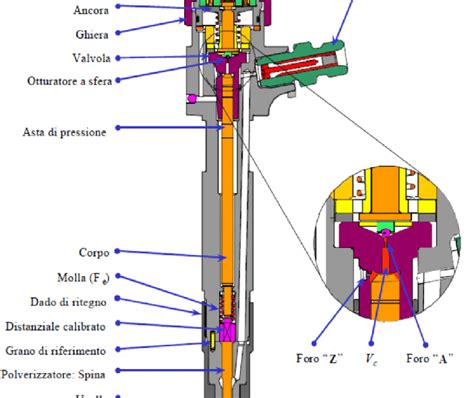

La Struttura Fondamentale: Valvola a Spillo e Polverizzatore

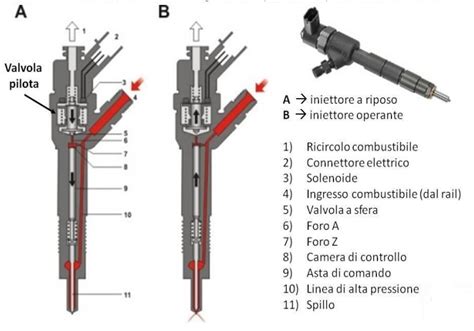

Gli iniettori sono composti principalmente da un polverizzatore, che funge da valvola a spillo, avvitato nel porta-polverizzatore. Dopo essere stato pressurizzato dalla pompa d'iniezione, il carburante diesel raggiunge la camera del polverizzatore attraverso specifiche canalizzazioni. Queste si trovano sotto la strozzatura dello spillo.
Quando la pressione del carburante supera la resistenza della molla di taratura, lo spillo iniettore si solleva. Questo movimento scopre i fori calibrati posti nella parte inferiore del polverizzatore, attraverso i quali il carburante viene finemente nebulizzato nella camera di combustione. Al termine della mandata del carburante, quando la pressione nella tubazione di alimentazione diminuisce, la molla di richiamo spinge lo spillo iniettore contro la sua sede, interrompendo il flusso e prevenendo eventuali perdite.
È importante notare che, data l'altissima pressione in gioco, una piccola quantità di carburante può trafilare tra l'asta di pressione e la sua sede, raggiungendo la camera della molla. Per proteggere il polverizzatore dalla combustione e garantirne l'efficienza, viene installata una rondella parafiamma tra il polverizzatore e la sua sede nel porta-polverizzatore.
Le Tecnologie Avanzate: Common Rail e Iniettore-Pompa
L'evoluzione dei sistemi di iniezione diesel ha visto l'affermarsi di due tecnologie principali: il sistema iniettore-pompa e il sistema common-rail.
Il Sistema Iniettore-Pompa (PD)
Il sistema iniettore-pompa, noto anche come PD (Pumpe-Düse), era ampiamente utilizzato fino alla metà del 2008 su molti motori diesel del Gruppo Volkswagen (Audi, Volkswagen, Skoda e Seat), fino a 2.000 cm³ di cilindrata, compreso il 5.0 TDI. In questo sistema, ogni cilindro è dotato di un'unità iniettore-pompa dedicata. Questa unità combina la funzione di pompa di iniezione e di iniettore in un unico componente, comandato direttamente dall'albero a camme. Il gasolio veniva pressurizzato direttamente da un piccolo pistoncino per ogni cilindro.
Tuttavia, il sistema iniettore-pompa presentava alcune criticità. La sua scarsa diffusione al di fuori del Gruppo VW, la maggiore complessità tecnica rispetto al common-rail e i conseguenti maggiori costi di produzione e sviluppo, soprattutto per quanto riguarda il rispetto delle normative antinquinamento Euro 5, hanno portato al suo progressivo abbandono. Attualmente, il Gruppo VW sta sostituendo molti di questi motori con propulsori common-rail per adeguarsi alle normative sulle emissioni.
Iniettori pompa Vs common rail, chi vince???

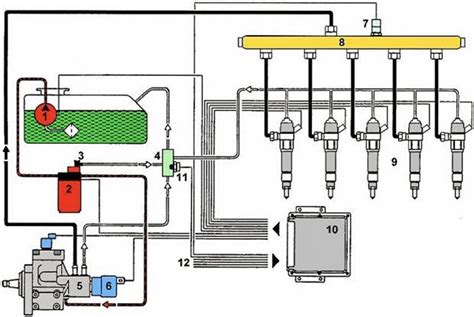

Il Sistema Common Rail
Il sistema Common Rail, introdotto alla fine degli anni '90, ha rappresentato una rivoluzione nel campo dell'iniezione diesel. In questo sistema, una pompa di alta pressione centralizzata mantiene il gasolio sotto costante pressione in un condotto comune (il "rail"), da cui attingono tutti gli iniettori. Questa architettura consente di separare la funzione di pressurizzazione del carburante da quella di iniezione.

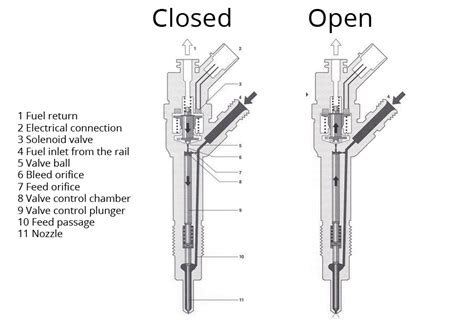

Gli iniettori common-rail sono controllati elettronicamente da una centralina (ECU) che gestisce il tempo di iniezione, ovvero la durata per cui l'iniettore rimane aperto, determinando così la quantità di carburante immessa. La centralina riceve informazioni da vari sensori, tra cui quelli che misurano la concentrazione di aria nell'aspirazione e la sonda lambda nei gas di scarico, per ottimizzare la combustione.
La pressione nel rail può raggiungere valori estremamente elevati, anche intorno ai 2200 bar nei sistemi più moderni. Questa alta pressione permette una nebulizzazione del carburante eccezionalmente fine, migliorando significativamente l'efficienza della combustione, riducendo le emissioni e aumentando la potenza del motore.
Iniettori Elettronici e Piezoelettrici
La gestione elettronica degli iniettori ha aperto la strada a un controllo sempre più preciso e rapido del processo di iniezione.
Iniettori a Comando Elettronico-Digitale
Il tipo di iniettore oggi più diffuso è quello a comando elettronico-digitale. Il funzionamento di questi iniettori è interamente gestito dalla centralina motore. La centralina decide il tempo di iniezione, ovvero il periodo durante il quale l'iniettore deve rimanere aperto, e di conseguenza la quantità di carburante da immettere. Questa decisione viene presa in base a diversi parametri, tra cui la concentrazione dell'aria nel condotto di aspirazione e i dati forniti dalla sonda lambda, che misura la concentrazione di ossigeno nei gas di scarico.
Iniettori Piezoelettrici
Una tecnologia particolarmente avanzata è rappresentata dagli iniettori piezoelettrici, come quelli prodotti da Siemens. Questi iniettori si distinguono per dimensioni leggermente più contenute rispetto agli iniettori elettromeccanici e per il loro principio di funzionamento elettrico.
Per la loro attivazione, gli iniettori piezoelettrici richiedono tensioni elevate, che partono da circa 70 Volt e possono raggiungere i 120-140 Volt al termine del processo. Le pressioni di iniezione possono variare da poche centinaia fino a circa 1500 bar.
Il principio di funzionamento si basa sull'effetto piezoelettrico. I materiali piezoelettrici hanno la caratteristica di generare una tensione elettrica quando sottoposti a deformazioni meccaniche, e viceversa, si deformano quando sottoposti a una tensione elettrica. Nel caso degli iniettori piezoelettrici, la parte superiore è composta da più strati sovrapposti di materiale piezoelettrico. A seguito di un comando elettrico dalla centralina, questi strati subiscono una deformazione. Questo fenomeno, ripetuto ciclicamente (circa 200 volte, a seconda del numero di strati), crea un aumento della tensione che, a sua volta, comanda l'attivazione della leva amplificatrice.
L'abbassamento della leva amplificatrice fa spostare un pistoncino sottostante, che apre la valvola di scarico. L'apertura di questa valvola causa un crollo della pressione del gasolio nella parte alta dell'ago dell'iniettore, scaricando parte del carburante verso il ritorno. In questa condizione, la pressione del gasolio che agisce sulla parte bassa dell'ago è sufficiente a sollevarlo, permettendo l'iniezione di carburante attraverso i microfori presenti sulla punta dell'iniettore.
Gli iniettori piezoelettrici vantano una reattività significativamente più elevata rispetto a quelli a solenoide. Questa rapidità di risposta consente un controllo più preciso della quantità di carburante iniettato e la possibilità di effettuare più iniezioni per ciclo di combustione, migliorando ulteriormente l'efficienza e riducendo le emissioni. Tuttavia, un potenziale difetto risiede nel costo generalmente più elevato e nella dipendenza dai sensori, che possono essere influenzati da disturbi elettromagnetici.
Manutenzione e Identificazione dei Problemi
Sebbene gli iniettori siano componenti progettati per durare a lungo, richiedono comunque attenzione per garantirne l'efficienza nel tempo.
Segnali di Deterioramento e Guasto
Con l'usura, gli iniettori tendono ad accumulare incrostazioni. Inoltre, la molla che spinge sullo spillo può perdere le sue caratteristiche elastiche, causando l'apertura dello spillo con pressioni via via più basse. Questi fattori possono portare a un funzionamento irregolare del motore.
Capire se un iniettore è guasto non è sempre semplice, ma alcuni segnali sono piuttosto evidenti:
- Rumorosità del motore: Il motore può diventare più rumoroso del solito.
- Funzionamento irregolare: Il motore può girare in modo irregolare, con "vuoti" di potenza.
- Difficoltà di avviamento: Soprattutto a freddo, l'avviamento del motore potrebbe diventare più difficoltoso.
- Aumento dei consumi: Un iniettore malfunzionante può portare a un incremento del consumo di carburante.
- Fumo allo scarico: Un aumento del fumo allo scarico, specialmente di colore nero, può indicare problemi di combustione legati agli iniettori.
Test e Diagnosi
In officina, il test più comune per valutare lo stato degli iniettori è la prova di ritorno del gasolio. Questo test misura la quantità di carburante che viene reimmessa nel circuito di ritorno. Differenze significative tra gli iniettori indicano un problema che necessita di essere risolto. Altri test possono includere la verifica della pressione di iniezione e la scansione dei parametri di funzionamento tramite la centralina motore.
Prevenzione e Cura
La longevità degli iniettori è strettamente legata alla qualità del carburante utilizzato e alla pulizia del sistema di alimentazione. L'utilizzo di gasolio di buona qualità e la sostituzione regolare del filtro gasolio rappresentano la prima e più importante forma di prevenzione. A volte, può essere utile aggiungere additivi specifici al carburante. Questi additivi possono aiutare a mantenere puliti i fori di nebulizzazione, prevenire la formazione di incrostazioni e preservare le caratteristiche delle componenti interne.
È bene verificare periodicamente lo stato di efficienza degli iniettori, anche sui motori diesel più moderni, a maggior ragione se l'utilizzo dell'auto è prevalentemente urbano, poiché le condizioni di traffico intenso possono favorire l'accumulo di depositi.
La Centralità dell'Iniezione Diesel
Nel cuore di ogni motore diesel, gli iniettori hanno il compito di spruzzare il gasolio nella camera di combustione con la giusta pressione e nei tempi corretti. È un lavoro di estrema precisione, perché da questo dipendono potenza, consumi, emissioni e persino la silenziosità del motore. Il motore a gasolio viene definito generalmente motore "a combustione spontanea".
L'iniezione diesel rimane la fase clou dell'attività del motore, il principio base del suo funzionamento. È proprio sull'iniezione diesel che si è svolta la maggior parte della ricerca in termini di innovazione e ottimizzazione. L'iniezione diretta, ad oggi, è il sistema più utilizzato sulle vetture in circolazione, e prevede l'immissione del gasolio nebulizzato direttamente all'interno della camera di combustione che si trova dentro al cilindro di compressione. Questo meccanismo garantisce un'efficienza complessiva notevole, e performance ottimizzate per l'intero motore.
