Il sistema frenante pneumatico rappresenta una colonna portante per la sicurezza nella movimentazione di carichi pesanti, specialmente nel contesto dei rimorchi agricoli e industriali. Questo sofisticato meccanismo sfrutta la potenza dell'aria compressa per garantire un controllo efficace e affidabile del rallentamento e dell'arresto dei veicoli, trasformando l'energia cinetica accumulata durante il movimento in calore dissipato. La sua diffusione, in particolare sui veicoli di grande tonnellaggio, è dovuta all'elevata efficacia e affidabilità che offre rispetto ad altre soluzioni.
Il Principio Fondamentale del Freno Pneumatico
Alla base del funzionamento del freno pneumatico vi è l'utilizzo dell'aria compressa come fluido di comando. Questo principio, sebbene possa sembrare semplice, si traduce in un sistema complesso e altamente efficiente. Quando l'aria compressa viene immessa nei cosiddetti "cilindri del freno", questi dispositivi azionano un meccanismo di leveraggio o un'asta che esercita una pressione decisa contro i ceppi o le pastiglie frenanti. Questo contatto genera l'attrito necessario a ridurre la velocità o a fermare completamente il veicolo.
Nei veicoli stradali, il comando di questo sistema avviene tipicamente tramite un pedale. Nei rotabili ferroviari, invece, si utilizza un dispositivo più articolato, noto come "rubinetto del freno". Questo componente agisce come un regolatore, creando una depressione controllata nella condotta generale. Tale depressione, propagandosi attraverso un distributore del freno, comanda l'attivazione dei cilindri freno su ogni asse del veicolo, garantendo una frenata uniforme e controllata.
Il Sistema Westinghouse: Un'Innovazione Rivoluzionaria
Il sistema pneumatico oggi più diffuso a livello globale è senza dubbio quello brevettato da George Westinghouse. Conosciuto come "freno continuo automatico Westinghouse", questo sistema ha rappresentato una vera e propria rivoluzione nel campo della sicurezza dei trasporti. La sua caratteristica distintiva risiede nel collegamento pneumatico di tutti i veicoli attraverso una "condotta del freno". Questa condotta viene mantenuta costantemente carica a una pressione di 5 bar, una condizione che assicura la completa sfrenatura di tutti i veicoli collegati.
In caso di una caduta di pressione, regolata dal "rubinetto di comando" posizionato nella cabina di guida e azionato dal macchinista, questa variazione si propaga lungo tutta la condotta. Raggiunge quindi ogni apparecchiatura frenante presente sulle carrozze o sui carri. Qui, un "distributore" (una valvola che converte la pressione) agisce in sinergia con un serbatoio di comando (che fornisce la pressione di riferimento per la frenatura) e un serbatoio ausiliario (come fornitore di aria compressa). L'aria viene quindi immessa nei cilindri freno, provocando l'attivazione del sistema frenante. Questo meccanismo è cruciale, soprattutto quando si procede in pendenza, per evitare che le ruote del trattore possano bloccarsi o slittare su discese sdrucciolevoli.
L'Impianto Frenante Pneumatico nei Rimorchi Agricoli
L'impianto di frenatura pneumatica specificamente concepito per i rimorchi agricoli è progettato per operare in sinergia con attrezzature e rimorchi di questo settore. La corretta connessione dei tubi dell'aria è fondamentale per garantire il funzionamento ottimale del sistema. Prima di procedere al collegamento, è essenziale pulire accuratamente i raccordi. Successivamente, si solleva la copertura dall'attacco del freno e si collegano i tubi del rimorchio. Il tubo blu del rimorchio, noto come "tubo di servizio", deve essere fissato all'attacco blu corrispondente sul trattore. Potrebbe essere necessario intervenire sulla presa delle luci per assicurarsi che funzioni correttamente con il connettore a 7 contatti del trattore.
Una volta completati i collegamenti, è necessario avviare il motore e attendere che la pressione dell'aria nell'impianto raggiunga i valori di esercizio. Durante questa fase, potrebbe comparire un avvertimento relativo alla pressione dell'aria, segnalando che il sistema si sta caricando.
CARATTERISTICHE E COMPONENTI CHE FORMANO L'IMPIANTO FRENANTE DEI MEZZI PESANTI.
Frenatura Automatica di Emergenza: Una Garanzia di Sicurezza
Nei veicoli pesanti, in particolare quelli delle categorie C e CE, il sistema di frenatura pneumatico è generalmente di tipo continuo e automatico. La definizione di "continuo" implica che la motrice e il rimorchio sono collegati pneumaticamente in modo permanente durante la marcia. Il termine "automatico", invece, si riferisce alla capacità del sistema di attivare automaticamente la frenatura di emergenza del rimorchio in caso di sganciamento accidentale dalla motrice. Questa funzionalità è di vitale importanza per prevenire incidenti gravi.
Il compressore, cuore pulsante del sistema, non invia aria ai serbatoi in modo incontrollato. Un "regolatore di pressione" gestisce il suo funzionamento, prevenendo l'accumulo di pressioni eccessive. Quando la pressione massima prevista viene raggiunta, una valvola di scarico rilascia l'aria in eccesso nell'atmosfera.
Sistemi di Frenatura Avanzati e l'ABS

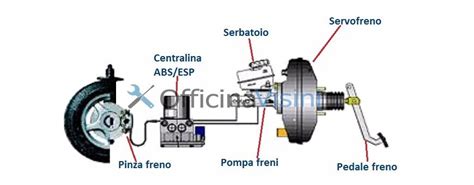

Nei veicoli moderni, è sempre più frequente la presenza dell'ABS (Anti-lock Braking System). Questo sistema elettronico impedisce il bloccaggio delle ruote durante le frenate intense, contribuendo a mantenere la stabilità direzionale del veicolo e a ridurre lo spazio di arresto, soprattutto su superfici scivolose. L'ABS rappresenta un'evoluzione significativa rispetto ai sistemi frenanti tradizionali, offrendo un livello di sicurezza notevolmente superiore.
La Scelta tra Frenatura Idraulica e Pneumatica
Nei rimorchi di elevata portata, le soluzioni di frenatura idraulica e pneumatica sono praticamente d'obbligo per garantire un'efficacia adeguata. Mentre la frenatura pneumatica è molto diffusa in Italia, la frenatura idraulica gode di maggiore popolarità in altri Paesi, come la Germania.
Nel sistema pneumatico, un compressore azionato dal motore del trattore accumula aria in pressione in un serbatoio dedicato. Tramite un regolatore, comandato dagli stessi pedali della motrice, l'aria fluisce attraverso un semigiunto fino al rimorchio. Qui, un servodistributore si occupa di azionare gli organi frenanti.
Diverse aziende costruttrici di rimorchi di grande portata offrono già modelli equipaggiati con frenatura pneumatica e idraulica dotate di ABS. La Zaccaria di Montese (MO), ad esempio, ha sviluppato una soluzione innovativa che consente ai rimorchi a 2 o 3 assi ravvicinati (i cosiddetti dumper) di essere accoppiati a motrici che operano con impianti misti automatici, sia idraulici che pneumatici. In questo sistema, sia il cilindro idraulico che quello pneumatico agiscono sullo stesso stelo che muove le leve collegate agli organi frenanti, garantendo un funzionamento autonomo ma coordinato.
La Gestione dell'Aria Compressa: Componenti Chiave
Il compressore d'aria è il vero e proprio cuore del sistema frenante ad aria, comunemente impiegato nei semirimorchi a pianale ribassato. Solitamente azionato dal motore del camion, il compressore pompa continuamente aria nei serbatoi di stoccaggio. Questi serbatoi fungono da riserva, assicurando che vi sia una quantità sufficiente di aria disponibile per la frenata, anche in caso di guasto temporaneo del compressore. Su un semirimorchio a pianale ribassato si trovano solitamente più serbatoi, progettati per resistere a pressioni elevate.
L'aria compressa prodotta dal compressore giunge, attraverso il regolatore di pressione che mantiene la pressione entro un determinato campo (ad esempio, tra 7.2 e 8.1 bar), all'essiccatore d'aria. Dai serbatoi, l'aria fluisce al distributore dell'aria e, successivamente, attraverso un'elettrovalvola, raggiunge i cilindri freno.
Freni di Servizio, Emergenza e Stazionamento
I freni di servizio sono quelli che il conducente utilizza più frequentemente per rallentare o fermare il rimorchio durante il normale funzionamento. Quando il conducente preme il pedale del freno nel trattore, si attiva una valvola che consente all'aria compressa di fluire dai serbatoi di stoccaggio alle camere dei freni del rimorchio. La quantità di pressione dell'aria inviata alle camere dei freni è proporzionale alla forza applicata al pedale del freno, permettendo un'azione frenante modulabile e precisa. Ad esempio, quando si trasporta un carico pesante e ci si avvicina a un segnale di stop, il conducente premerà gradualmente il pedale del freno per un arresto controllato.
I freni di emergenza sono progettati per arrestare il rimorchio in caso di guasto al sistema dei freni di servizio. Questi freni sono generalmente a molla e vengono rilasciati dall'aria. Durante il normale funzionamento, l'aria compressa mantiene compresse le molle del freno di emergenza. Tuttavia, in caso di perdita di pressione dell'aria, le molle vengono rilasciate, facendo pressione sulle ganasce dei freni contro i tamburi e provocando l'arresto del rimorchio.
I freni di stazionamento svolgono una funzione simile ai freni di emergenza, essendo anch'essi a molla. Il loro scopo principale è mantenere fermo il rimorchio quando è parcheggiato. Quando il conducente attiva il comando del freno di stazionamento nel trattore, questo rilascia la pressione dell'aria dalle camere dei freni associate, permettendo alle molle di agire e bloccare le ruote.
L'Impatto del Carico e delle Condizioni Stradali
Il peso del carico trasportato dal rimorchio ha un impatto significativo sulle prestazioni di frenata. Un carico più pesante richiede una maggiore forza frenante per arrestarsi. Quando un rimorchio è a pieno carico, il sistema frenante deve lavorare di più per superare l'inerzia del carico.
La "dissolvenza dei freni" è un fenomeno che si verifica quando i freni si surriscaldano a causa di un uso ripetuto o prolungato. Quando i tamburi e le ganasce dei freni diventano troppo caldi, il materiale di attrito sulle ganasce può perdere la sua efficacia, traducendosi in una diminuzione delle prestazioni di frenata.
Anche lo stato degli pneumatici influisce sulle prestazioni di frenata. Pneumatici usurati hanno meno trazione, il che significa che non possono aderire bene alla superficie stradale, aumentando lo spazio di frenata.
Manutenzione e Ispezioni: Fondamentali per la Sicurezza
Le ispezioni regolari dell'impianto frenante sono fondamentali per garantirne il corretto funzionamento. Ciò include il controllo delle perdite nelle linee dell'aria, l'ispezione delle camere dei freni per eventuali danni e l'esame dell'usura delle ganasce dei freni. Qualsiasi segno di usura o danno deve essere risolto immediatamente.
Una corretta lubrificazione della tiranteria del freno è necessaria per garantire un funzionamento regolare. Le parti mobili della tiranteria devono essere lubrificate a intervalli regolari per prevenire ruggine e corrosione. Le ganasce dei freni hanno una durata limitata e devono essere sostituite quando raggiungono un certo livello di usura. La frequenza di sostituzione dipende da fattori quali il peso del carico, le condizioni di guida e le abitudini di frenata.
Comprendere il funzionamento del sistema frenante di un rimorchio è essenziale sia per i conducenti che per gli operatori. Un sistema frenante ben mantenuto è fondamentale per la sicurezza del veicolo e di tutti coloro che si trovano sulla strada.
Evoluzione Tecnologica e Sistemi Avanzati
L'evoluzione della tecnologia frenante nei veicoli pesanti ha portato allo sviluppo di sistemi di controllo sofisticati, essenziali per garantire la massima sicurezza ed efficienza in ogni condizione di guida. Oltre all'ABS, troviamo l'EBS (Electronic Braking System), che rappresenta un'evoluzione dell'ABS. L'EBS integra funzionalità elettroniche per ottimizzare la distribuzione della forza frenante in funzione delle condizioni di carico e delle caratteristiche dell'autocarro.
In commercio sono disponibili anche dispositivi che permettono di evitare il tamponamento dei veicoli posizionati davanti all'autocarro, composti da una telecamera e un radar che controllano continuamente la presenza di oggetti sulla strada.
La frenatura pneumatica, con la sua affidabilità e capacità di generare una forza considerevole, rimane la scelta prediletta per i mezzi pesanti, garantendo un'azione frenante efficace anche in condizioni operative gravose. L'innovazione continua nel settore mira a migliorare ulteriormente la sicurezza, l'efficienza e la manovrabilità dei rimorchi, rispondendo alle crescenti esigenze della mobilità moderna.
