Freno di Stazionamento Elettronico (EPB): Cos'è e Come Funziona sulla Volkswagen Passat

L'impiego da parte delle case costruttrici dei sistemi elettrici sui freni di stazionamento è sempre più diffuso. Questo sistema innovativo, noto come Electric Parking Brake (EPB), sta progressivamente sostituendo la tradizionale leva del freno a mano in un numero crescente di veicoli, offrendo vantaggi in termini di sicurezza, comfort e integrazione tecnologica. La Volkswagen Passat è uno degli esempi emblematici dell'adozione di questa tecnologia, che merita un'analisi approfondita per comprenderne il funzionamento e le procedure di manutenzione.

Il Principio di Funzionamento dell'EPB

Il principio di funzionamento dell'EPB è analogo al sistema tradizionale del "freno di stazionamento", con una differenza sostanziale: nella struttura meccanica non alloggiano più dei tiranti di acciaio protetti da guaina. La gestione dell'impianto è affidata completamente all'elettronica. Una centralina, tramite sensoristica dedicata, elabora e attua specifiche operazioni per garantire la corretta funzionalità del sistema. Questa centralina controlla la vettura sia in situazioni statiche, come quando il veicolo è parcheggiato in salita, sia in situazioni dinamiche, come durante una frenata di emergenza, dove il freno di stazionamento può intervenire in ausilio al sistema frenante principale.

Il cuore del sistema EPB risiede nel gruppo pinza, che è composto da un motore elettrico a corrente continua. Questo motore, attraverso una cinghia elastica, trasmette il suo movimento a una serie di ingranaggi con un opportuno rapporto di trasmissione (riduttore). Questo meccanismo movimenta un pistone che, a sua volta, serra le pastiglie freno contro il disco. La legenda dei componenti principali del gruppo pinza è la seguente:

1. Ruotismo a disco obliquo.
2. Pistoncino.
3. Motore elettrico.
4. Cinghia dentata.

Il controllo del serraggio viene effettuato dalla centralina EPB sulla base dell'assorbimento di corrente del motorino elettrico. Questo sistema di monitoraggio è fondamentale per evitare forzature anomale sul sistema a ingranaggi, che potrebbero portare a una conseguente avaria dell'impianto.

Interazione con la Centralina e Strumentazione di Diagnosi

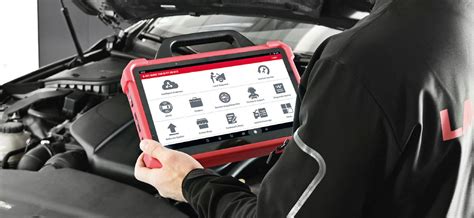

Per interagire con la centralina EPB e garantirne la corretta manutenzione, è necessario l'utilizzo di uno strumento di diagnosi specifico. Questo strumento deve essere dotato di un'apposita funzione "EPB" (Electric Parking Brake), in grado di diagnosticare i parametri in tempo reale del sistema. Inoltre, deve contenere le funzioni di test degli attuatori, essenziali per accertare il corretto funzionamento di tutti i componenti del sistema.

La schermata dello strumento di diagnosi può variare a seconda del produttore, ma generalmente presenta opzioni per la diagnosi dei parametri e per l'attivazione di test specifici.

Se non si disponesse della funzione EPB nel proprio strumento di diagnosi, esistono in commercio strumenti dedicati esclusivamente alla procedura di sostituzione delle pastiglie posteriori su vetture equipaggiate con questo sistema. La loro funzione principale riguarda l'apertura delle pinze e una diagnosi semplificata di eventuali errori nell'impianto, segnalati dall'accensione di specifici LED. Questi strumenti operano tramite la presa diagnosi OBD.

Procedura di Sostituzione Pastiglie Freno Posteriori sulla VW Passat

La sostituzione delle pastiglie freno posteriori su una Volkswagen Passat equipaggiata con EPB richiede una procedura specifica, che va oltre le operazioni di routine per accedere alla pinza freno.

Ecco i passaggi fondamentali:

1. Verifica Iniziale: Accertarsi che il freno di stazionamento sia disinserito e che il veicolo sia adeguatamente immobilizzato, preferibilmente con cunei sulle ruote anteriori.
2. Collegamento Strumento di Diagnosi: Collegare lo strumento di diagnosi alla presa OBD del veicolo. Selezionare la vettura e ricercare la funzione specifica per il freno di stazionamento elettrico. La dicitura del sistema o la sua posizione nel menu possono variare a seconda dello strumento di diagnosi utilizzato (es. "FRENO DI STAZIONAMENTO ELETTRICO", "EPB", "ELECTRIC PARKING BRAKE").
3. Test Attuatori: Selezionare la pagina "TEST ATTUATORI" all'interno del menu EPB.
4. Apertura Pinze: Procedere con l'operazione "APERTURA PINZE". Questa funzione è facilmente riconoscibile dal rumore che si udirà nel momento in cui lo strumento di diagnosi porterà il pistone della pinza freni alla totale apertura. È importante notare che, per ragioni di sicurezza, se nel sistema è presente un'avaria, lo strumento non permetterà l'apertura delle pinze.
5. Sostituzione Pastiglie: Una volta che le pinze sono aperte, procedere alla sostituzione delle pastiglie freno posteriori.
6. Chiusura Pinze: Effettuata la sostituzione delle pastiglie, procedere alla chiusura della pinza tramite la funzione "CHIUSURA PINZE" presente nei test attuatori. In questa fase, la centralina effettuerà un test sul sistema: durante l'accostamento del pistone, si avrà un serraggio fino alla massima pressione di spinta, seguito da un arretramento del pistone fino alla totale apertura, per poi riportarlo infine alla posizione di non serraggio.

Evoluzione e Vantaggi dell'EPB

Negli ultimi anni, il freno a mano elettrico (EPB) è diventato una presenza quasi universale sulle vetture moderne. Nato per sostituire la leva meccanica tradizionale, questo sistema offre maggiore sicurezza, comfort e automazione, ottimizzando la gestione del veicolo nelle fasi di arresto e sosta. La sua diffusione risponde non solo a ragioni di design e praticità, ma anche alle crescenti esigenze di integrazione con i sistemi elettronici di bordo.

L'EPB sostituisce la classica leva manuale con un comando elettronico collegato a una centralina di controllo. Quando il guidatore aziona il pulsante, la centralina invia un segnale agli attuatori elettrici situati sulle pinze posteriori. Questi motorini comprimono i pistoncini dei freni contro i dischi, mantenendo il veicolo immobile anche a motore spento.

La logica di funzionamento include controlli di sicurezza che impediscono attivazioni involontarie: il sistema verifica che la vettura sia ferma, le porte chiuse e la cintura di sicurezza allacciata. L'EPB interagisce con i principali sistemi di sicurezza attiva come ABS, ESC e Auto-Hold. Quest'ultimo mantiene la vettura ferma anche durante le soste brevi, mentre la funzione Hill-Holder impedisce l'arretramento in salita. Grazie a queste integrazioni, il freno elettrico migliora la stabilità e la fluidità di guida, offrendo anche un'esperienza più silenziosa e precisa.

Il freno di stazionamento elettrico, detto anche freno a mano elettrico, è un componente che di recente è stato introdotto nei veicoli e fa parte della dotazione di serie delle auto di gamma media e alta. Ottimo ed efficace, contribuisce anche a ridurre gli ingombri nella parte del tunnel e della plancia. Il freno di stazionamento elettrico si aziona in modo semplice: si preme a fondo il pedale del freno e poi si alza leggermente l'interruttore di comando verso di sé. In pratica, si usa un solo dito invece della mano e della forza come accadeva per il freno a mano a leva. Per disarmarlo, sarà sufficiente premere a fondo il pedale del freno e premere l'interruttore di comando verso il basso.

Tipologie di EPB e Loro Meccanismi

Esistono diverse tipologie di Electric Parking Brake, che si distinguono principalmente per il meccanismo di azionamento:

EPB con Funi (Meccanismo Ibrido)

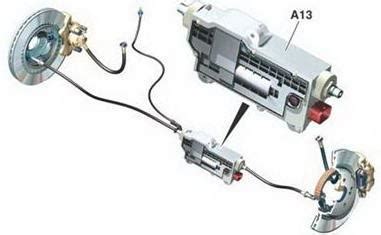

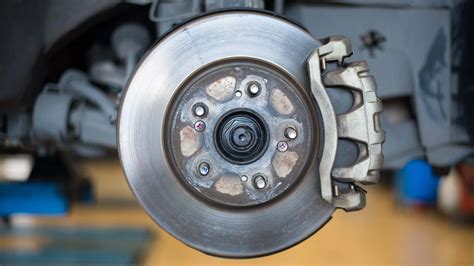

Una tipologia di freno elettrico auto prevede l'integrazione delle funi nei dischi posteriori, che fanno entrare in azione le ganasce, in modo simile al freno a mano classico. Tuttavia, le funi vengono tirate da un motorino elettrico, che sostituisce la leva ad azionamento manuale. Questo sistema, pur mantenendo una familiarità con il meccanismo tradizionale, è soggetto a usura fisica e temporale. Con il passare del tempo, le funi possono deteriorarsi, compromettendo il rendimento del freno. Inoltre, in presenza di temperature rigide, questo tipo di freno elettrico può dare problemi, rimanendo bloccato a causa del ghiaccio.

EPB Integrato nelle Pinze (Totalmente Elettrico)

L'alternativa al freno elettrico con le funi è rappresentata dal freno a mano elettrico integrato direttamente nelle pinze freno. In questo caso, la forza frenante è generalmente superiore rispetto ai sistemi tradizionali. La flessibilità è uno dei punti di forza di questo sistema, gestito in modalità esclusivamente elettrica. I motorini elettrici spingono il materiale d'attrito contro i dischi o i tamburi, sostituendo i cavi d'acciaio con semplici fili elettrici che arrivano alle pinze o ai tamburi dei freni. Questo sistema offre un controllo della forza frenante più preciso, caratteristica fondamentale considerando che il freno di stazionamento può funzionare anche come freno di emergenza in caso di malfunzionamento del sistema frenante principale.

Problematiche e Risoluzioni

Nonostante i numerosi vantaggi, l'EPB può presentare alcune problematiche:

Batteria Scarica

Quando la batteria è esaurita, la centralina non riceve alimentazione e l'EPB non può essere disinserito. In alcuni modelli, come la Volkswagen Golf o la Ford Focus, è presente una vite di sblocco meccanico situata sulle pinze posteriori che può essere utilizzata in queste circostanze.

Blocco Invernale

Durante l'inverno, l'acqua o la condensa all'interno delle pinze possono ghiacciare, impedendo il rilascio del freno. Per evitare questi inconvenienti, dopo il lavaggio o in giornate umide, è consigliabile compiere un breve tragitto per asciugare i freni. Nei modelli con sistema a fune, il blocco invernale può richiedere l'intervento di tecnici specializzati con appositi attrezzi.

Malfunzionamenti Elettronici

Come ogni componente elettronico, l'EPB è soggetto a possibili guasti del sistema elettronico. In caso di avaria, è fondamentale non utilizzare la vettura e contattare immediatamente un meccanico di fiducia.

Manutenzione e Riparazione

A differenza del vecchio sistema meccanico, che in alcuni casi poteva essere riparato con un intervento fai-da-te, la gestione dei freni di stazionamento elettronici richiede competenze tecniche specifiche. In caso di guasto, si è costretti a rivolgersi a un meccanico o a un centro autorizzato, con i conseguenti costi di riparazione. La sola sostituzione delle pastiglie dei freni, ad esempio, necessita del ricorso a uno strumento diagnostico per far aprire la pinza.

Indicatori di Malfunzionamento

Sul cruscotto, una spia luminosa di colore rosso con una "P" cerchiata indica lo stato del freno di stazionamento. È importante prestare attenzione al suo comportamento:

• Spia fissa: Indica che il freno di stazionamento è inserito.
• Spia lampeggiante: Potrebbe segnalare che il freno non è azionato correttamente, rendendo la sosta non sicura. Se la spia rimane lampeggiante, il problema richiede un controllo e una riparazione immediata. È opportuno non utilizzare la vettura e chiamare subito il proprio meccanico di fiducia.
• Spia accesa su impianto meccanico: Potrebbe indicare un malfunzionamento del sensore che rileva la posizione della leva, ma è sempre opportuno controllare anche il livello del fluido dei freni.
• Spia accesa o lampeggiante su impianto elettrico: Può indicare che il sistema presenta un'anomalia e occorre fermarsi per effettuare le opportune verifiche.

Integrazione con Altri Sistemi di Sicurezza

Il freno di stazionamento elettrico si integra perfettamente con altri sistemi di sicurezza attiva del veicolo, migliorando l'esperienza di guida e la sicurezza:

• Auto-Hold: Questa funzione, spesso integrata nell'EPB, mantiene l'auto frenata quando si è fermi o in salita, liberando il guidatore dalla necessità di tenere premuto il pedale del freno.
• Hill Holder (Assistenza alla Partenza in Salita): Il sistema elettronico è integrato al sistema di assistenza per partenze in salita, in grado di rilevare quando il veicolo si trova in una pendenza e il pedale del freno viene premuto. Mantiene il veicolo frenato finché non si rilascia la frizione o non si accelera (nel caso di cambio automatico). Questa funzione migliora la stabilità e la fluidità di guida.
• Funzionamento Automatico di Sicurezza: L'EPB si presta a un funzionamento automatico di sicurezza, ad esempio attivandosi automaticamente se, a veicolo fermo, viene aperta una portiera.

In conclusione, il freno di stazionamento elettronico rappresenta un'evoluzione significativa nel campo della sicurezza automobilistica, offrendo una combinazione di praticità, sicurezza e tecnologia avanzata. La sua corretta manutenzione, che richiede l'intervento di professionisti qualificati e l'uso di strumenti diagnostici specifici, è fondamentale per garantirne il funzionamento ottimale nel tempo.
