Il Freno Pneumatico Integrale: Un Approfondimento Tecnico

Il concetto di "freno pneumatico integrale" racchiude in sé una tecnologia sofisticata, progettata per offrire prestazioni di arresto e rallentamento superiori, con un occhio di riguardo alla compattezza e all'efficienza. Questo sistema, che sfrutta la potenza dell'aria compressa, trova applicazioni in svariati ambiti, dalle motociclette storiche ai moderni mezzi pesanti, passando per applicazioni industriali specifiche. Comprendere il suo funzionamento, i suoi componenti e le sue evoluzioni è fondamentale per apprezzarne appieno il valore e la versatilità.

Principi Fondamentali del Freno Pneumatico

Alla base del funzionamento di un freno pneumatico vi è l'utilizzo dell'energia immagazzinata nell'aria compressa per generare la forza necessaria a rallentare o arrestare un meccanismo in movimento. Questo principio, apparentemente semplice, si articola attraverso una serie di componenti interconnessi che lavorano in sinergia.

Il "cuore" del sistema è rappresentato dal compressore d'aria, un dispositivo che ha il compito di comprimere l'aria atmosferica e di inviarla al sistema. L'aria compressa viene poi immagazzinata in un serbatoio d'aria, fungendo da riserva energetica pronta all'uso. La gestione del flusso d'aria è affidata a una valvola di comando pneumatico, che regola la quantità di aria inviata ai cilindri di frenatura.

Il componente chiave responsabile della generazione della forza frenante è il cilindro di frenatura. Esistono diverse configurazioni, tra cui i cilindri a doppio effetto, che consentono l'applicazione della forza in entrambe le direzioni di movimento dello stelo, e quelli a semplice effetto, dove la forza viene applicata in una sola direzione, con il ritorno spesso affidato a una molla o all'assenza di pressione. L'aria compressa, una volta immessa nel cilindro, spinge uno stelo che, attraverso un leveraggio o direttamente, preme con forza contro i ceppi o le pastiglie dei freni, generando l'attrito necessario.

A collegare tutti questi elementi intervengono i tubi pneumatici, condotti progettati per trasportare l'aria compressa in modo sicuro ed efficiente. Infine, un sistema di controllo, solitamente azionato dal conducente, gestisce l'attivazione e l'intensità dell'azione frenante, garantendo un controllo preciso e adattabile alle diverse situazioni di guida o operative.

Il Freno Idraulico Integrato: Una Soluzione Compatta ed Efficace

Una particolare declinazione del sistema frenante pneumatico è il freno idraulico integrato. Questo sistema oleopneumatico combina un cilindro pneumatico, che agisce da attuatore, con un circuito oleodinamico che funge da freno vero e proprio. La sua concezione lo rende particolarmente compatto, con ingombri ridotti rispetto ai sistemi frenanti idraulici esterni tradizionali.

Il cilindro pneumatico utilizzato in questo sistema è progettato secondo la norma ISO 15552, garantendo standard elevati di affidabilità e intercambiabilità. Una caratteristica distintiva è la possibilità di montare una o più valvole di "SKIP" (lento-veloce) o "STOP". Queste valvole, che possono essere normalmente aperte (NO) o normalmente chiuse (NC), possono essere installate sia in uscita che in rientro dello stelo, permettendo una regolazione fine della velocità di attuazione e un controllo preciso del movimento.

La gestione del livello dell'olio nel circuito oleodinamico è semplice: un'astina posta sul serbatoio indica il livello minimo. Quando lo stelo del cilindro è completamente estratto, la tacca di minimo livello non deve sporgere meno di 8/10 mm dal tappo del serbatoio. Per la ricarica del circuito è consigliato l'uso di olio idraulico DEXRON ATF o un fluido compatibile.

Applicazioni e Vantaggi dei Freni Pneumatici

I freni pneumatici trovano ampio impiego in diverse applicazioni industriali e nei trasporti, grazie a una serie di vantaggi intrinseci. In primo luogo, offrono una maggiore potenza frenante rispetto ai sistemi puramente meccanici o idraulici di pari dimensioni, consentendo rapidità e precisione anche su macchinari di grandi dimensioni.

Un altro aspetto cruciale è la loro minore suscettibilità all'usura e all'azione di agenti esterni come olio o acqua, che potrebbero compromettere l'efficacia di altri tipi di freni. Questa resistenza li rende ideali per ambienti operativi difficili o soggetti a contaminazione.

La loro efficacia è inoltre determinata da caratteristiche fondamentali che un buon freno pneumatico adatto all'uso industriale deve possedere. La potenza frenante deve essere adeguata alle specifiche esigenze dell'applicazione. La resistenza all'usura è altrettanto importante, poiché i freni pneumatici sono spesso sottoposti a stress elevati e devono mantenere le loro prestazioni nel tempo.

Sfide e Considerazioni Operative

Nonostante i numerosi vantaggi, l'impiego dei freni pneumatici presenta anche alcune sfide e considerazioni operative. La necessità di un sistema di compressione dell'aria richiede energia, il che può tradursi in un aumento dei costi operativi, soprattutto in impianti di grandi dimensioni.

Inoltre, l'efficienza del freno pneumatico può diminuire in condizioni di basse temperature. In tali circostanze, l'aria compressa potrebbe condensarsi, formando umidità che, congelando, potrebbe ridurre la pressione di esercizio e compromettere l'efficacia del sistema. Questo fenomeno richiede l'adozione di sistemi di essiccazione dell'aria o l'uso di additivi antigelo.

Evoluzione Storica e Applicazioni Specifiche

Il principio della frenatura pneumatica ha una storia interessante che si estende oltre le applicazioni industriali moderne. Un esempio notevole è il suo utilizzo iniziale sulle motociclette Moto Guzzi e Benelli di un tempo, e successivamente da altre case motociclistiche con opportune varianti. In questo contesto, il sistema serviva a integrare l'azione dei freni anteriori e posteriori, spesso demandata a comandi separati. L'obiettivo era quello di ottenere un bilanciamento delle forze frenanti sui due assi, con un unico comando che azionava il freno posteriore e uno dei due freni anteriori. In caso di frenata molto energica, il secondo freno anteriore interveniva per fornire la forza frenante supplementare necessaria. Sebbene questo sistema fosse vantaggioso per i neofiti, presentava svantaggi per i motociclisti esperti, limitando il controllo fine sulla dinamica del mezzo.

Il concetto di freno pneumatico trova la sua definizione più ampia come "dispositivo frenante per veicoli stradali, rotabili ferroviari o altri mezzi in movimento che utilizza l'aria compressa per comandare e azionare i dispositivi di smaltimento dell'energia cinetica accumulata durante il movimento provocandone il rallentamento o l'arresto".

Il sistema più diffuso a livello mondiale è quello brevettato da George Westinghouse, noto come freno continuo automatico Westinghouse. Questo sistema collega pneumaticamente tutti i veicoli di un treno tramite una "condotta del freno" mantenuta a una pressione costante (tipicamente 5 bar), che assicura la sfrenatura. Una caduta di pressione, regolata dal macchinista tramite il "rubinetto di comando" in cabina, si propaga lungo la condotta e raggiunge i distributori presenti su ogni rodiggio. Questi distributori, sussidiati da serbatoi di comando e ausiliari, immettono aria nei cilindri freno, provocando la frenatura.

Classificazioni dei Sistemi Frenanti

I sistemi frenanti possono essere classificati secondo diversi criteri, che ne evidenziano le differenti architetture e principi di funzionamento.

1. Classificazione per Fonte della Forza Frenante

In base alla fonte della forza frenante, i sistemi si suddividono in:

• Freno umano (Human Brake): La trasmissione della forza avviene direttamente tramite l'azione umana, sia meccanicamente che idraulicamente. È adatta solo per veicoli di piccole dimensioni.
• Frenatura servoassistita (Servo-assisted Braking): Utilizza la differenza di pressione tra l'aria compressa fornita da un compressore (tipicamente tra 5 e 8 bar di pressione relativa) e la pressione atmosferica. Questa notevole differenza di pressione consente di ridurre le dimensioni dei servomeccanismi, ottenendo una frenata efficace.
• Manodopera + Servofreno (Human + Servo Brake): Questo sistema combina la forza umana con l'assistenza di un servofreno. Nelle automobili, spesso si utilizza la differenza di pressione tra una fonte di vuoto (circa -0.3 bar) e la pressione atmosferica (0 bar di pressione relativa). La differenza massima di pressione è di circa 0.7 bar. La frenata è il risultato della sovrapposizione della forza del conducente e della forza generata dal vuoto. Questo è un metodo comune per la frenata delle autovetture. In caso di malfunzionamento del servofreno a vuoto, la frenata si riduce a quella manuale, con un conseguente aumento dello spazio di arresto. Le fonti di vuoto possono essere il collettore di aspirazione dei motori a benzina, una pompa per vuoto a palette azionata dal motore nei diesel, o pompe per vuoto elettriche.

2. Classificazione per Mezzo di Trasmissione del Freno

A seconda del mezzo utilizzato per trasmettere la forza frenante, si distinguono:

• Tipo Meccanico: Utilizzato in alcuni veicoli agricoli a bassa velocità.
• Tipo Idraulico: Ampiamente diffuso nelle automobili e nei furgoni di massa inferiore alle 3.5 tonnellate. La forza frenante viene trasmessa tramite un fluido, solitamente un olio specifico.
• Tipo Pneumatico: Il sistema più diffuso sui mezzi pesanti. Si basa sull'utilizzo dell'aria compressa. Questi sistemi sono altamente affidabili e capaci di generare una forza considerevole, adatta ai veicoli di grande tonnellaggio. Nei camion con peso superiore a 3.5 tonnellate, il sistema pneumatico funziona in modo inverso: una carenza di aria compressa nel sistema attiva automaticamente i freni, garantendo sicurezza.
• Tipo Elettromagnetico: Un'altra tecnologia impiegata per la frenatura.

La scelta del mezzo di trasmissione influisce sulla progettazione e sulle caratteristiche di pompe freno, cilindri freno, pompe frizione e cilindri frizione.

3. Classificazione per Numero di Pompe Freno (con riferimento ai freni pneumatici)

Nei sistemi frenanti a trasmissione di potenza idraulica, si distingue tra:

• Frenatura a Tubazione Singola: La pompa freno ha una singola porta di uscita collegata alla tubazione che fornisce forza frenante a tutte le ruote. Sebbene semplice, un guasto in un punto qualsiasi del sistema causa il cedimento dell'intero impianto ("guasto del freno").
• Frenatura a Doppia Tubazione (o Doppio Circuito): Per garantire maggiore affidabilità, i sistemi moderni adottano una "tecnologia ridondante" attraverso due circuiti indipendenti che collegano i freni di servizio dell'intero veicolo. Il cilindro principale possiede due camere di lavoro indipendenti, ognuna collegata a un circuito distinto. Se un circuito si guasta, l'altro può ancora fornire una frenata parziale.

Nei camion con freno pneumatico, la suddivisione avviene in base al numero di tubi chiusi gestiti da una valvola a quattro vie. La valvola del freno a pedale in un impianto pneumatico è l'equivalente della pompa freno idraulica, mentre la camera freno pneumatica equivale al cilindro ruota idraulico. Attualmente, la valvola del freno a pedale pneumatico è spesso divisa in tubazioni superiore e inferiore, con la tubazione inferiore dedicata alla frenata delle ruote anteriori e quella superiore per le ruote posteriori.

4. Classificazione per Layout della Tubazione del Sistema Frenante a Doppio Circuito

I sistemi a doppio circuito possono presentare diverse disposizioni delle tubazioni:

• Tipo II (Anteriore e Posteriore): Un circuito collega i freni delle ruote anteriori e l'altro quelli posteriori. Questo layout è semplice, economico e compatibile con freni a tamburo tradizionali. Tuttavia, un guasto a un circuito compromette la frenata su un intero asse, riducendo l'efficienza complessiva.
• Tipo X (Diagonale): Un circuito collega la ruota anteriore sinistra con la posteriore destra, e l'altro circuito la ruota anteriore destra con la posteriore sinistra. Questo layout offre una migliore stabilità in caso di guasto di un circuito, poiché la forza frenante rimanente è distribuita diagonalmente. Tuttavia, può verificarsi uno squilibrio della forza frenante, che può portare a deviazioni durante la frenata, specialmente in curva.

La scelta tra il tipo II e il tipo X dipende dalle caratteristiche del veicolo, come il peso del carico e il baricentro.

5. Classificazione per Presenza di Sistemi di Controllo Elettronico

• Sistemi Frenanti Tradizionali: Non dispongono di sistemi di controllo elettronico avanzati.

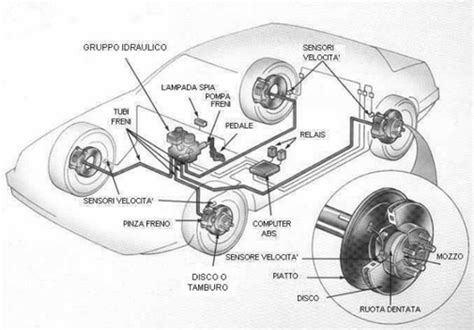

• Sistemi di Comando Elettrici: Includono l'ABS (Anti-lock Braking System) e l'ESP (Electronic Stability Program). L'ABS previene il bloccaggio delle ruote, mentre l'ESP interviene per mantenere la stabilità direzionale del veicolo, potendo anche agire sui singoli freni per correggere la traiettoria in curva. Questi sistemi integrano funzionalità elettroniche per ottimizzare la distribuzione della forza frenante in base alle condizioni di carico e alle caratteristiche del veicolo.

6. Classificazione per Funzione di Frenata a Feedback Energetico

• Frenata ad Attrito Meccanico: La frenata avviene principalmente tramite l'attrito generato dai componenti del sistema frenante.
• Frenata Ibrida: Integra la frenata ad attrito con sistemi di recupero dell'energia, tipici dei veicoli elettrici o ibridi.

Componenti Chiave e Manutenzione

Indipendentemente dalla tipologia, diversi componenti sono fondamentali per il corretto funzionamento di un impianto frenante.

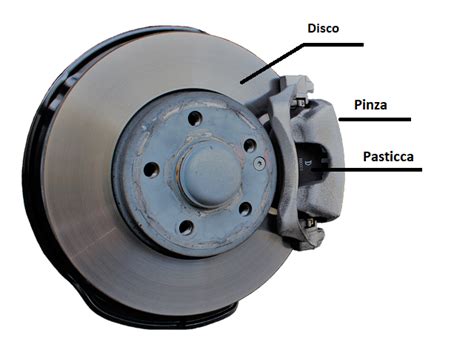

• Dischi e Tamburi Freno: Elementi su cui agiscono le pastiglie o le ganasce per generare attrito. I dischi freno, spesso realizzati in metalli resistenti alle alte temperature come l'acciaio al carbonio, hanno il compito di dissipare il calore generato dall'attrito. Dischi più grandi e dotati di scanalature o fori migliorano la dissipazione termica.
• Pastiglie e Ganasce Freno: Componenti con materiale di attrito che, premendo contro dischi o tamburi, rallentano il veicolo. La scelta di pastiglie con un coefficiente d'attrito adeguato e la capacità di mantenere prestazioni costanti a diverse temperature sono cruciali.

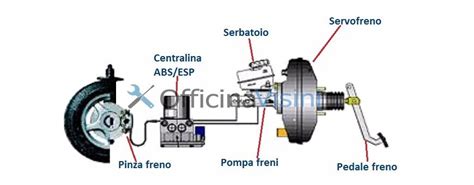

• Pinze Freno: Nei sistemi a disco, la pinza contiene le pastiglie e un pistone che esercita la pressione necessaria.
• Liquido dei Freni: Un fluido incompressibile nei sistemi idraulici che trasmette la pressione dal pedale alle pinze. Il livello del liquido deve essere controllato periodicamente e mantenuto tra le tacche di minimo e massimo sul serbatoio trasparente. La diminuzione del livello può indicare usura delle pastiglie o perdite nel sistema. Il liquido dei freni deve essere sostituito periodicamente.
• Freno Motore e Retarder: Sistemi ausiliari che contribuiscono al rallentamento del veicolo, riducendo l'usura dei freni principali. Il freno motore sfrutta la resistenza del motore stesso, mentre i retarder sono dispositivi specifici che generano un attrito aggiuntivo.

La manutenzione regolare e l'uso corretto di tutti i componenti dell'impianto frenante sono essenziali non solo per la sicurezza di guida, ma anche per garantire l'efficienza del sistema e prevenire costose riparazioni. Spie luminose sul cruscotto, come quella arancione per l'ABS o quella rossa per il freno a mano inserito o un malfunzionamento, avvisano il conducente di potenziali problemi.

In sintesi, il freno pneumatico integrale e i suoi derivati rappresentano un pilastro della sicurezza nei trasporti e nell'industria, una tecnologia in continua evoluzione per rispondere alle crescenti esigenze di prestazioni, affidabilità e controllo.
