Guida Completa alla Frizione e agli Iniettori dell'Auto: Funzionamento, Manutenzione e Risoluzione dei Problemi

I motori a combustione interna non possono erogare potenza partendo da fermi, ma devono girare al minimo per vincere le resistenze interne; inoltre, per adeguare la coppia fornita a quella richiesta per l’avanzamento alle diverse andature e pendenze è necessario adottare un cambio di velocità. Per questi motivi, serve un dispositivo che consenta di separare il motore dalla trasmissione e ne permetta l’innesto in maniera facile e graduale, per non compromettere il confort di marcia. Tale congegno è la frizione. Essa è un gruppo meccanico presente in praticamente tutti i veicoli nei quali la trazione è affidata al motore a scoppio e la sua funzione - disaccoppiare il motore dalla trasmissione - può essere svolta anche da un convertitore di coppia. La frizione auto è un componente essenziale per moltissimi veicoli, dato che ‘separa’ il motore dalla trasmissione annullando la coppia motrice che arriva alle ruote. Questa azione è necessaria sia per partire da fermi sia per cambiare le marce, dato che il disinnesto di una marcia e l’inserimento del rapporto successivo sarebbero difficili (e fonte di sonore quanto dannose ‘grattate’) se gli ingranaggi del cambio trasmettessero la coppia del motore.

Anatomia e Componenti Fondamentali della Frizione

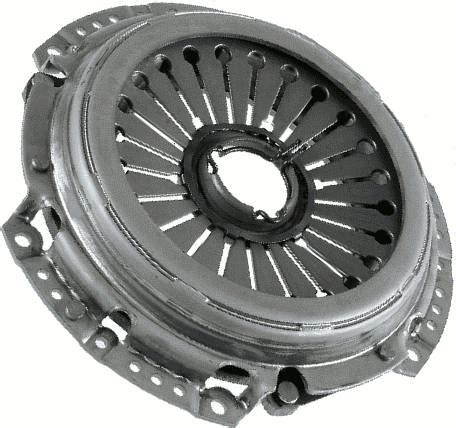

La frizione auto di un cambio manuale è costituita da un disco di acciaio (in genere ce n’è uno solo ma non mancano frizioni bidisco) rivestito da materiale d’attrito simile a quello impiegato nei freni. Questo sistema è composto da tre differenti elementi, che sono disco, spingidisco e cuscinetto reggispinta. L’unico elemento sempre in movimento dei tre è il cuscinetto, che si trova in corrispondenza del volano, ovvero sull’albero motore. Tra il volano e lo spingidisco, invece, troviamo il disco della frizione. Questo disco ha un innesto scanalato che si impegna sull’albero primario del cambio e, in posizione di riposo, viene fortemente pressato sul volano dallo spingidisco, una specie di campana dotata di una potente molla generalmente del tipo ‘a diaframma’.

In questo modo la coppia del motore viene trasferita dal volano al cambio grazie all’innesto scanalato, che torna utile in fase di disinnesto della frizione perché permette piccoli spostamenti assiali rispetto all’albero primario del cambio. Per ‘aprire’ la frizione entra in gioco il cuscinetto reggispinta che, comprimendo la molla, diminuisce o annulla la pressione con la quale il disco frizione viene spinto sul volano e questo permette di variare la coppia trasmessa al cambio fino ad annullarla. Le automobili, di solito, sono dotate di un solo disco, mentre i modelli che presentano due o tre dischi frizione sono quelli dotati di una coppia più elevata. Si tratta di soluzioni pensate per quelle vetture che offrono alte prestazioni. Le moto, invece, hanno un sistema multi disco.

Il Meccanismo d'Azione: Dalla Pressione al Movimento

Quando il pedale della frizione viene gradualmente rilasciato, la molla dello spingidisco avvicina progressivamente lo spingidisco al disco, che inizia a essere trascinato slittando rispetto a volano e spingidisco. Man mano che la pressione esercitata dallo spingidisco sul disco aumenta, lo slittamento diminuisce fino ad annullarsi quando il pedale è rilasciato del tutto e la frizione è completamente innestata. Il principio fisico del funzionamento delle frizioni meccaniche (i convertitori di coppia funzionano in modo molto diverso) è sempre lo stesso: aumentando la pressione aumenta l’attrito fino a che il volano e il primario del cambio si comportano come un unico elemento.

La frizione dell’auto ha un ruolo molto chiaro, collegare due parti essenziali di questo mezzo, motore e cambio. Influisce in maniera determinante sullo stacco, mentre il cambio gestisce le proprie operazioni. Durante l’attività del motore, che gira di continuo tramite la sua forza, la frizione permette di dividere la trasmissione di questa energia per consentire al cambio di effettuare il passaggio di marcia. Quando si decide la marcia più idonea al tipo di percorso che si sta affrontando, è possibile rilasciare la frizione. Poiché la frizione viene sollecitata notevolmente e deve svolgere tanto lavoro, i dischi sono dotati di molle parastrappi che consentono di escludere la possibilità che si verifichino inneschi forzati.

Sistemi di Comando: Meccanico vs Idraulico

A cambiare può essere il meccanismo che varia la pressione con la quale il disco frizione auto viene spinto contro il volano, con la soluzione che usa un cavo flessibile di acciaio molto diffusa. Nei veicoli con frizione a cavo, il collegamento tra pedale e meccanismo di disinnesto avviene in modo più semplice, ma non per questo più affidabile. Il cavo frizione può allungarsi nel tempo, oppure perdere tensione a causa di un’errata regolazione. Un cavo parzialmente sfilacciato o bloccato nella guaina può causare una resistenza anomala al pedale, oppure una risposta irregolare.

Nel caso che la frizione sia ‘lontana’ dal pedale si adotta spesso il comando idraulico: il cuscinetto reggispinta viene spostato da un pistoncino azionato da un fluido messo in pressione da un pistone-pompa collegato al pedale della frizione; questi componenti sono simili a quelli usati nei sistemi frenanti. Nei veicoli dotati di frizione a comando idraulico, la pressione sul pedale aziona una pompa frizione, che invia fluido al cilindretto secondario montato vicino alla campana del cambio. Se in questo circuito entra dell’aria - magari per una perdita nel tubo o perché il livello del liquido freni è sceso troppo - il comando non sarà più efficace. Altre volte il problema può essere meccanico: la pompa frizione potrebbe essere usurata internamente, oppure il cilindretto secondario bloccato o danneggiato.

L'Importanza degli Iniettori nel Sistema di Alimentazione

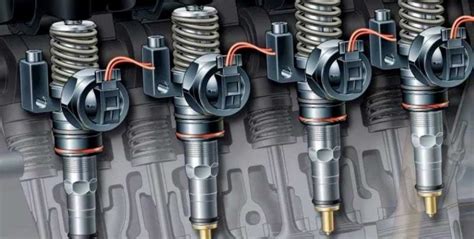

Se la frizione gestisce la trasmissione della potenza, gli iniettori sono i responsabili della creazione di quella potenza attraverso l'erogazione precisa del carburante. Gli iniettori sono valvole elettromagnetiche di precisione che nebulizzano il carburante direttamente nella camera di combustione o nel collettore di aspirazione. La loro funzione è vitale: devono dosare la quantità esatta di benzina o gasolio in base ai segnali inviati dalla centralina elettronica (ECU), assicurando che il rapporto stechiometrico tra aria e carburante sia sempre ottimale per la combustione.

Un iniettore moderno opera a pressioni elevatissime, specialmente nei motori diesel common-rail o nei motori a benzina a iniezione diretta (GDI). La precisione del getto, la forma della nebulizzazione e la velocità di apertura/chiusura (misurata in millisecondi) determinano non solo le prestazioni del veicolo, ma anche il livello di emissioni inquinanti e il consumo di carburante. Se un iniettore è sporco o malfunzionante, la combustione risulterà incompleta, causando vibrazioni, fumo allo scarico e una perdita di potenza che metterà sotto sforzo anche gli altri componenti del motore.

Usura della Frizione e Stile di Guida

L’usura della frizione si verifica quindi solo nella fase d’innesto, durante lo slittamento del disco fra volano e spingidisco. Per questo motivo, la durata non dipende dalla percorrenza, ma dal tipo di percorso e dallo stile di guida. 100.000 km in autostrada sono pressoché ininfluenti, mentre 20.000 in città possono usurare completamente le guarnizioni del disco, se si abbinano a una guida disattenta. Un errore molto comune è mantenere il piede sinistro appoggiato al pedale: in tal modo, lo spingidisco alleggerisce la spinta sul disco che così slitta, poco ma di continuo. In effetti meno il reggispinta lavora, anche parzialmente, e meglio è: tenere poggiato il piede sul pedale quando non occorre può chiamarlo in causa anche se la frizione non slitta.

Per far sì che la propria auto abbia una maggiore durata, è buona abitudine controllare lo stato di salute della frizione. Infatti, la funzionalità di questo componente è fondamentale, al pari di quella di freni e pneumatici. Chi guida maggiormente in centri abitati deve gestire l’usura della frizione con maggiore attenzione rispetto a chi, invece, solitamente percorre tratti scorrevoli come le autostrade in cui per molto tempo si viaggia con la marcia più alta. Nelle automobili con cambio automatico questo elemento ha una vita maggiore, perché la frizione viene gestita in automatico. Solitamente, in questo tipo di auto la durata della frizione può arrivare anche a 300 mila chilometri. Per quanto riguarda, invece, le vetture con cambio manuale, la durata si aggira tra i 20 mila e i 200 mila chilometri.

Diagnosi dei Problemi alla Frizione

Un test rapido per valutare lo stato della frizione consiste nel lanciare la vettura in prima e passare subito alla quarta, accelerando a fondo: se il motore sale di giri senza che aumenti la velocità il disco è usurato, mentre è in buone condizioni se il regime sale lentamente e proporzionalmente all’andatura dell’auto. Altri sintomi di cattivo funzionamento della frizione sono l’anomala pesantezza del pedale o la sua corsa irregolare. Un altro classico malfunzionamento è lo slittamento della frizione auto, che si manifesta con il motore che cambia regime di rotazione non in accordo con la variazione di velocità del veicolo.

Se hai mai provato a inserire la prima marcia e la leva del cambio si è rifiutata di collaborare, o hai sentito un fastidioso “grattare” provenire dal cambio ogni volta che provavi a passare da una marcia all’altra, potresti aver avuto a che fare con la frizione che non stacca correttamente. Questo può dipendere da:

• Frizione rigida: il pedale risulta difficile da premere, spesso dovuto a un grippaggio del cavo o del leveraggio.
• Frizione che rimane abbassata: il pedale non risale dopo essere stato premuto, causato dall’usura del cuscinetto reggispinta o da una perdita di pressione dell'olio.
• Rumori anomali: fischi o cigolii quando si preme o si rilascia il pedale, indicando una rottura o deformazione del disco o del volano.
• Pedale a fondo corsa: segno di una rottura del cavo di comando o di problemi ai pistoncini del comando idraulico.

Problematiche Comuni agli Iniettori e Soluzioni

Proprio come la frizione, anche gli iniettori possono presentare malfunzionamenti legati alla qualità del carburante e alla manutenzione. L'accumulo di depositi carboniosi sulle punte degli iniettori o all'interno dei micro-fori di nebulizzazione è la causa principale di problemi. I sintomi di iniettori sporchi includono difficoltà di avviamento a freddo, minimo irregolare, aumento dei consumi e "buchi" di erogazione durante l'accelerazione.

In molti casi, l'uso regolare di additivi pulitori di alta qualità può prevenire l'ostruzione. Tuttavia, se il danno è più grave, potrebbe essere necessario smontare gli iniettori per una pulizia professionale a ultrasuoni o, nei casi di usura meccanica interna della spilla, la loro completa sostituzione. Ignorare gli iniettori difettosi può portare a danni collaterali gravi, come la fusione di un pistone per eccesso di calore (causata da un getto "a lancia" invece che nebulizzato) o il danneggiamento del catalizzatore per via del carburante incombusto.

Varianti Avanzate: Doppia Frizione e Automatismi

Lo schema generale della frizione ha diverse varianti: nei cambi a doppia frizione, per esempio, le frizioni non agiscono in generale sul volano e spesso sono composte da più dischi. La coppia viene così suddivisa su diversi elementi di diametro ridotto e questo riduce gli ingombri. L’innesto e il disinnesto della frizione può essere anche automatico, come avviene nei cambi a doppia frizione e in quelli robotizzati. In questo caso lo spostamento del cuscinetto reggispinta avviene a cura di servomeccanismi con motorini elettrici o attuatori idraulici.

Un altro tipo di automatismo è quello centrifugo: delle masse calibrate in rotazione si spostano quando il regime del motore arriva a un certo valore e portano il materiale d’attrito a contatto dell’albero al quale trasmettere il moto. Queste tecnologie avanzate richiedono una manutenzione ancora più scrupolosa, poiché la complessità dei componenti elettronici e idraulici aumenta esponenzialmente il rischio di guasti se non si seguono i piani di manutenzione programmata.

Consigli Pratici per la Guida e la Manutenzione

Per far sì che la propria auto abbia una maggiore durata e per evitare di rovinare la frizione, occorre seguire questi consigli:

• Evitare di tenere premuto il pedale con la marcia inserita per molto tempo, ad esempio al semaforo; è meglio mettere l'auto in folle.
• Sostituire con regolarità l’olio, inserendo soltanto prodotti di qualità e indicati dalla casa produttrice.
• Accelerare in ritardo o prima dello stacco quando si affrontano le salite.
• Evitare di compiere movimenti bruschi, partenze troppo accelerate e una guida di tipo sportivo.
• Premere tutto il pedale quando si deve effettuare un cambio di marcia per evitare stress meccanico inutile.
• Non applicare tensione sul cambio quando si parcheggia.

Quando si mette mano alla frizione conviene sostituirla per intero, e non solo il disco: il costo della manodopera necessaria per la sostituzione è di norma superiore a quello dei pezzi. Un kit frizione (disco, spingidisco e reggispinta) costa dai 100 euro in su, ma se lo strapazzo è stato grande potrebbe rendersi necessaria anche la sostituzione del volano, con un grande aumento del costo. Per quanto riguarda gli iniettori, la prevenzione passa per l'uso di carburante di qualità e la sostituzione tempestiva del filtro del carburante, che protegge gli iniettori dalle impurità presenti nel serbatoio.

Considerazioni Meccaniche Profonde: Il Punto di Innesto

Imparare a guidare una macchina con cambio manuale significa, prima di tutto, comprendere il funzionamento della frizione. A differenza dell’acceleratore, che regola la velocità del motore, è la frizione a far muovere effettivamente il veicolo. Immaginare l’uso della frizione lungo una scala graduata può aiutare a comprendere meglio la sua funzione. Il disinnesto avviene quando il piede sinistro preme il pedale della frizione fino in fondo (posizione 0).

Il processo di innesto della frizione richiede maggiore attenzione. Una delle manovre più complesse da eseguire con cambio manuale è la partenza in salita. L’istruttore mostrerà cosa accade quando si raggiunge il punto di innesto: la macchina smette di retrocedere, consentendo al guidatore di avanzare in sicurezza. Un caso abbastanza frequente, soprattutto dopo lunghi periodi di inattività del veicolo, è quello del disco frizione incollato. Può succedere che, rimanendo in pressione per settimane o mesi, il disco frizione si attacchi al volano per via della ruggine o di residui di attrito. Il sintomo tipico è l’impossibilità di inserire le marce a motore acceso, mentre a motore spento tutto sembra funzionare. A volte, con un po’ di fortuna e qualche manovra (marcia inserita, pedale schiacciato, veicolo mosso avanti e indietro), il disco si libera da solo.

Analisi Tecnica dei Componenti di Pressione

Il cuscinetto reggispinta è il punto di contatto tra il sistema di comando e il meccanismo che agisce sul platorello. Se questo componente si rompe o si grippa, la pressione sul disco frizione sarà incompleta. Se il pedale non facesse una corsa fluida ma bensì a scatti si potrebbe trattare di un danneggiamento del cuscinetto reggispinta. Un altro caso da considerare riguarda il platorello, ovvero il componente che tiene premuto il disco frizione contro il volano. È dotato di una molla a diaframma, che può perdere elasticità col tempo, o rompersi in modo irregolare.

Quando la frizione non stacca come dovrebbe, non si tratta mai di un problema da ignorare. Le conseguenze possono variare da semplici difficoltà nell’inserimento delle marce fino a danni più seri al cambio o alla trasmissione. Per chi lavora nel settore degli autoricambi o della riparazione, è fondamentale aiutare il cliente a fare una diagnosi corretta, anche con semplici domande: “Il pedale è duro o morbido?”, “Il liquido freni è a livello?”, “Il problema si presenta a freddo o a caldo?”.

La frizione ha il ruolo determinante nel mediare il funzionamento di due elementi, il volano che si muove e il cambio che è fermo. Senza questo elemento il motore, con l’auto ferma, tenderebbe a spegnersi. Questo elemento dell’auto è caratterizzato da grande resistenza e può sopportare livelli di stress meccanico elevati, ma si può rovinare e rompere. Utilizzare in modo errato la frizione può compromettere il funzionamento di altre parti fondamentali di un’auto, come il motore e il cambio stesso. Allo stesso modo, una gestione negligente degli iniettori può portare a guasti critici che inficiano l'intero ciclo di vita del propulsore.
