I trattori cingolati Same Falcon, in particolare il modello "C", sono macchine robuste e affidabili, ma come ogni mezzo meccanico, richiedono attenzione e manutenzione, specialmente per componenti cruciali come la frizione di sterzo. La frizione non è un sistema singolo, ma un insieme di meccanismi che permettono al trattore di trasferire la potenza dal motore alle ruote motrici o ad altri organi, e in particolare, per i cingolati, di gestire la direzionalità del mezzo.
Comprendere il Sistema Frizione nel Same Falcon C
Il sistema di frizione nei trattori cingolati Same Falcon C può presentare diverse configurazioni. È fondamentale distinguere tra la frizione di marcia, la frizione della presa di forza e le frizioni di sterzo, che operano in modo indipendente o interconnesso per garantire il corretto funzionamento del trattore. Ogni componente ha specifiche dimensioni e caratteristiche che ne influenzano il comportamento e la durata.
Frizione di Marcia: Componenti e Dimensioni
La frizione di marcia, essenziale per la trasmissione del movimento, è un elemento chiave che può manifestare segni di usura, come un "non attaccare bene" e un progressivo peggioramento delle prestazioni, specialmente a marce veloci o sotto accelerazione. Un ricambio tipico per questa funzione, come descritto nelle specifiche, ha dimensioni di 65 x 102 x 26 mm. Questa dimensione è cruciale per garantire il corretto accoppiamento e la trasmissione efficiente della potenza dal motore al cambio.
Esistono diverse versioni di frizioni di marcia, e un punto importante da verificare è il diametro del disco. Potrebbe esistere una versione anteriore al 1977 che montava un disco intero con diametro di 255 mm, invece di 277 mm. È quindi consigliabile verificare il disco montato sul proprio mezzo, in particolare se è diviso in tre parti o meno, per assicurarsi di acquistare il ricambio corretto. La sostituzione del solo disco della frizione è spesso oggetto di discussione: sebbene possa sembrare un risparmio iniziale, l'esperienza suggerisce che è più conveniente e duraturo sostituire l'intero gruppo frizione, specialmente se il vecchio disco è "vetrificato" o l'usura è estesa ad altri componenti. I ricambisti SAME possono offrire soluzioni a volte più vantaggiose rispetto ai canali paralleli.
Frizione della Presa di Forza (PTO): Specifiche e Funzionamento
Accanto alla frizione di marcia, la frizione della presa di forza (PTO) è un altro componente vitale, soprattutto per l'azionamento di attrezzi esterni. Un esempio di ricambio per questa funzione è descritto con dimensioni di 75 x 130 x 25 mm. Anche in questo caso, la sua corretta funzionalità è indispensabile per l'efficienza complessiva del trattore. La frizione della PTO permette di innestare e disinnestare l'albero della presa di forza, fornendo potenza a strumenti come trinciatrici o pompe idrauliche.

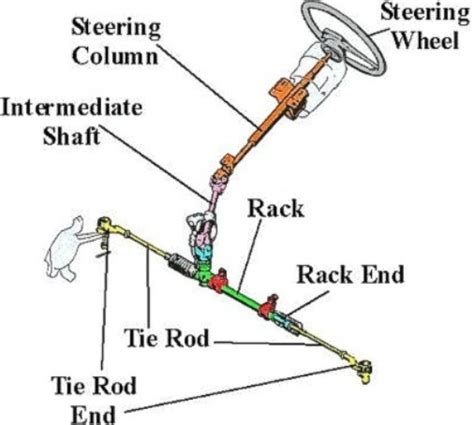

Frizione di Sterzo: Il Cuore della Manovrabilità del Cingolato
La frizione di sterzo è il sistema che permette al trattore cingolato di curvare. Funziona disaccoppiando o rallentando uno dei cingoli, consentendo all'altro di spingere e far ruotare il veicolo. Per il Same Falcon C, un esempio di specifica per un componente chiave di questa funzione indica dimensioni di 36 x 40 mm con 20 scanalature, e dimensioni del volano di 2 mm (erhöht, cioè aumentato). Questa componente è spesso dotata di un foro per avvitare una pompa oleodinamica, come indicato in alcune descrizioni. Un altro elemento correlato alla frizione di sterzo o ad altri sistemi di trasmissione potrebbe essere descritto con dimensioni di 22 x 25 mm e 14 scanalature, con un rivestimento della frizione organico. Un componente aggiuntivo, forse un cuscinetto o una guarnizione, potrebbe avere dimensioni di 20 x 47 x 18 mm. Queste specifiche indicano la complessità e la precisione richieste per il corretto funzionamento del sistema di sterzo di un cingolato.
Il malfunzionamento della frizione di sterzo può essere particolarmente problematico, rendendo difficile o impossibile la manovra del trattore. La registrazione, in questo contesto, è un aspetto cruciale. Per la registrazione dei rasamenti e dei semiassi, è necessario fissare il semiasse normalmente, avvitando la ghiera fino in fondo. La registrazione non avviene sulla ruota motrice, ma solo sulla ruota tendicingolo e sull'assale, tramite l'aggiunta o la rimozione di spessori.
Problemi Comuni e Soluzioni
Il Semiasse Tende ad Allentarsi: Un Enigma di Montaggio

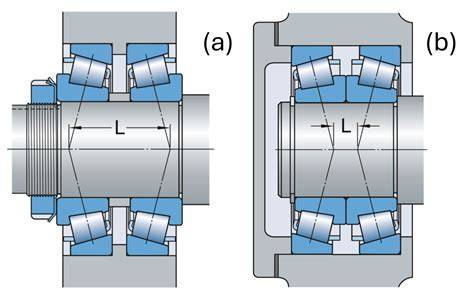

Un problema ricorrente e frustrante può essere l'allentamento continuo del semiasse, anche dopo aver sostituito ghiera e rosetta di fermo e aver rimontato tutto correttamente. La causa più probabile di questo inconveniente potrebbe risiedere nel verso di montaggio dei cuscinetti a rulli conici. Sebbene fossero montati a "X" e così rimontati, l'analisi di tavole di montaggio di modelli simili (come il Minitauro C) mostra i cuscinetti montati a "O". Questa differenza nel verso di montaggio potrebbe essere la chiave per risolvere il problema dell'allentamento. È fondamentale consultare manuali specifici o tecnici esperti per verificare la corretta configurazione per il modello Falcon C, poiché un montaggio errato può compromettere la stabilità e la durata dell'intero sistema.
Frizione che "Non Attacca": Usura e Vetrificazione
Quando la frizione "non attacca bene" e le prestazioni peggiorano progressivamente, soprattutto con marce veloci e accelerazione, è un chiaro segno di usura. Come accennato, un meccanico potrebbe suggerire che la frizione è "quasi arrivata". In questi casi, la discussione verte spesso sulla sostituzione del solo disco o dell'intero gruppo frizione. La prassi comune, basata sull'esperienza, è di sostituire l'intero gruppo per evitare ulteriori interventi a breve termine, specialmente se il disco è "vetrificato". La vetrificazione indica che la superficie del disco è diventata liscia e dura a causa del calore e dell'attrito eccessivo, riducendo drasticamente la sua capacità di generare attrito e trasmettere potenza.
Trattore: Come cambiare la frizione
Scelta dei Ricambi: Originali vs. Paralleli
La scelta dei ricambi è un altro aspetto critico. Sebbene i ricambi originali possano avere un costo maggiore, spesso garantiscono una maggiore compatibilità e durata. È importante notare che i ricambi indicati nelle specifiche spesso non sono originali, ma prodotti da terze parti. È sempre consigliabile contattare un ricambista SAME autorizzato, poiché a volte i costi possono essere inferiori rispetto a quelli dei canali paralleli, e si ha la certezza di ricevere un prodotto conforme alle specifiche del produttore. La dicitura "Riserva per eventuali errori" e "IVA esclusa" nei prezzi è una pratica standard nel settore dei ricambi, che l'acquirente deve tenere in considerazione.

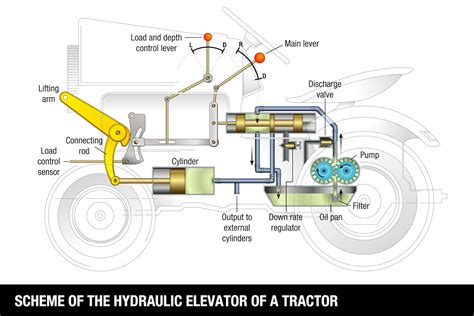

Installazione di un Distributore Oleodinamico sul Same Falcon 50
Molti proprietari di trattori, incluso il Same Falcon 50, desiderano installare un distributore oleodinamico per azionare attrezzature come il braccio del trinciarami. Questo richiede l'utilizzo delle prese idrauliche esistenti sul trattore. La questione principale è se queste prese siano disponibili senza l'azionamento simultaneo del sollevatore, o se sia necessario un circuito idraulico indipendente.
Per collegare un distributore oleodinamico, è generalmente necessario intercettare il flusso dell'olio proveniente dalla pompa idraulica del trattore prima che arrivi al sollevatore. Questo può essere fatto installando il distributore in serie o in parallelo al circuito esistente, a seconda delle esigenze e della configurazione del trattore. Se l'obiettivo è azionare il braccio di un trincia senza attivare il sollevatore, potrebbe essere necessario un distributore a doppio effetto indipendente o un deviatore di flusso che permetta di selezionare l'utenza desiderata.
È consigliabile consultare un esperto di impianti idraulici o un meccanico specializzato in trattori per valutare la fattibilità e la migliore configurazione per il proprio Same Falcon 50. Questo assicurerà un funzionamento sicuro ed efficiente, evitando danni all'impianto idraulico esistente. L'esperienza degli utenti e dei professionisti può rivelare se le prese idrauliche presenti sul trattore sono già predisposte per un utilizzo indipendente o se necessitano di modifiche.
Considerazioni Finali sulla Manutenzione
La manutenzione della frizione di sterzo e dell'intero sistema di trasmissione e idraulico del Same Falcon C e 50 è un processo che richiede attenzione ai dettagli e, a volte, la consulenza di esperti. La legge di Ohm, sebbene applicata all'elettricità, offre un'analogia utile: "in un circuito la caduta di tensione è data dal valore della resistenza per il valore della corrente che lo attraversa". Traslando questo concetto alla meccanica, ogni componente del trattore (la "resistenza") influisce sul flusso di potenza (la "corrente") e sulla caduta di prestazioni.
È fondamentale affrontare i problemi della frizione tempestivamente. Ignorare i segnali di usura può portare a danni più gravi e costosi. Che si tratti di un semiasse che si allenta, di una frizione che non "attacca", o della necessità di collegare nuove attrezzature idrauliche, un approccio metodico e informato è la chiave per mantenere il Same Falcon in condizioni ottimali. Non esitate a contattare i fornitori di ricambi o i centri di assistenza qualificati per domande prima o durante il montaggio della frizione o di altri componenti. La loro disponibilità "anche dopo l'acquisto" è un valore aggiunto che può fare la differenza nella risoluzione dei problemi.
