La Fiat Ducato, un veicolo commerciale leggero noto per la sua versatilità e affidabilità, presenta un sistema elettrico ben strutturato, che include diverse scatole fusibili dedicate alla protezione dei vari circuiti. Uno dei componenti più utilizzati e a volte fonte di dubbi è la presa accendisigari, spesso impiegata anche per alimentare altri dispositivi elettronici come caricabatterie per smartphone, tablet o navigatori GPS. Quando questa presa smette di funzionare, la prima reazione è quella di controllare il fusibile dedicato. Tuttavia, la corretta identificazione del fusibile corretto può risultare ostica, specialmente per i modelli meno recenti o in assenza di una chiara documentazione. Questo articolo si propone di fornire una guida dettagliata e comprensibile per individuare e gestire i fusibili relativi all'accendisigari della Fiat Ducato, coprendo diverse generazioni del veicolo e offrendo consigli pratici per la risoluzione dei problemi.
La Scatola Fusibili: Un Labirinto di Protezione Elettrica
La Fiat Ducato, a seconda dell'anno di produzione e della configurazione, può ospitare una o più scatole fusibili. Generalmente, queste si trovano in posizioni strategiche per garantire un facile accesso da parte del conducente o di un tecnico.
Nel contesto della Fiat Ducato 3 (terza generazione, modello aggiornato, indice di fabbrica 290 / 295), prodotta indicativamente tra il 2014 e il 2022, sono presenti due blocchi principali che gestiscono la protezione dei circuiti elettrici del veicolo.

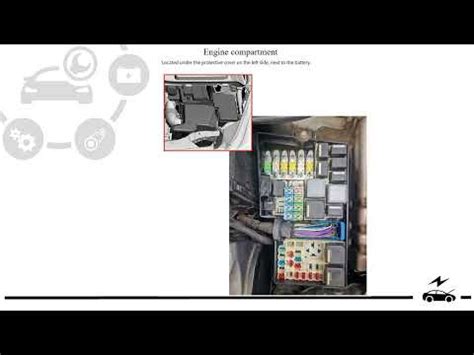

La prima scatola fusibili è situata nel vano motore, sul lato destro, protetta da un coperchio. Questa centralina gestisce componenti di maggiore amperaggio e funzioni essenziali del veicolo. Tra i fusibili presenti in questa sede, alcuni sono particolarmente rilevanti per le utenze collegate all'accensione.
La seconda e la terza scatola fusibili si trovano invece all'interno dell'abitacolo. Una di queste è posizionata sul lato sinistro del cruscotto, in basso, vicino al piantone dello sterzo. Per accedervi, è solitamente necessario allentare delle viti di fissaggio e rimuovere un coperchio protettivo. Questa scatola ospita fusibili che controllano una vasta gamma di funzioni, tra cui quelle legate all'illuminazione interna, all'autoradio, al climatizzatore e, appunto, alla presa accendisigari.
Una terza scatola fusibili, in alcuni allestimenti, può trovarsi sulla console centrale, sul lato passeggero. L'accesso a questa richiede la rimozione di un rivestimento protettivo e contiene fusibili dedicati a funzioni come il riscaldamento dei sedili o altri accessori specifici.
Identificare il Fusibile dell'Accendisigari: Un Percorso a Ostacoli
La sfida principale nell'affrontare un problema con l'accendisigari risiede nell'identificare con certezza il fusibile corretto. Le discussioni tra gli utenti evidenziano come i manuali possano non essere sempre chiari o aggiornati, e come la posizione dei fusibili possa variare leggermente tra i modelli e gli anni di produzione.
Per la Fiat Ducato 3 (modelli dal 2014 in poi), le informazioni disponibili indicano diverse posizioni che potrebbero essere pertinenti. Nel vano motore, il fusibile F15 è esplicitamente indicato come "Fusibile per accendisigari Fiat Ducato 3" con un amperaggio di 15A. È anche menzionato il fusibile F14, etichettato come "Presa elettrica", anch'esso da 15A, che potrebbe essere collegato o fungere da alternativa. La presenza di un fusibile F09 "Presa elettrica posteriore" da 15A suggerisce la possibile esistenza di più prese elettriche protette in modo indipendente.
All'interno dell'abitacolo, nella scatola fusibili n. 1 (lato sinistro del cruscotto), non sempre vi è una chiara indicazione diretta per l'accendisigari. Tuttavia, alcuni utenti suggeriscono di controllare la posizione F44, anche se la sua attribuzione precisa può variare. In un esempio fornito, un utente con un Ducato del 2011 ha identificato il fusibile F44 da 20A come quello pertinente, situato "partendo da sotto seconda fila ultimo lato dx (guardando la foto)".
È importante notare che, in alcuni casi, un singolo fusibile può servire più utenze. Ad esempio, un utente con un Ducato 2200 140cv del 2007 riporta che il fusibile in questione (posizione n°15 sulla scheda porta fusibili nel vano motore, da 15A) sembra servire solo per la presa accendisigari. Tuttavia, un altro utente suggerisce che il fusibile della presa accendisigari potrebbe servire anche altre utenze, e che è fondamentale verificare se queste altre utenze funzionano. Se funzionano tutte, questo rafforza l'idea che il problema sia localizzato sulla presa stessa o sul suo cablaggio.
Sintomi Comuni e Diagnosi Approfondita
Quando la presa accendisigari non funziona, i sintomi possono essere vari. Il più ovvio è l'assenza di alimentazione quando si tenta di collegare un dispositivo. Tuttavia, è cruciale distinguere tra un problema di fusibile bruciato e un guasto più complesso.
Un utente ha descritto la sua esperienza: la presa accendisigari "sotto chiave sulla plancia del cruscotto" non funzionava più. Aveva già provato a sostituire il fusibile e a smontare la presa, ma la corrente non arrivava. Questo scenario suggerisce che, anche dopo aver sostituito il fusibile (presumendo sia stato quello corretto), il problema persisteva.
Ecco una sequenza logica per la diagnosi:
Verifica del Fusibile: Innanzitutto, è fondamentale essere certi di aver controllato il fusibile corretto. Consultare il manuale del proprietario è il primo passo, ma se questo è ambiguo, si può ricorrere a schemi reperibili online o a guide specifiche per il modello e l'anno del veicolo. Utilizzare un tester per verificare la continuità del fusibile è più affidabile di una semplice ispezione visiva, poiché un fusibile può apparire integro ma essere comunque bruciato internamente.
Alimentazione della Presa: Se il fusibile è integro, il passo successivo è verificare se arriva corrente alla presa stessa. Questo richiede di scollegare la presa dalla morsettiera (se accessibile) e utilizzare un tester per misurare la tensione sui connettori. L'assenza di tensione indica un problema nel cablaggio o in un componente precedente nel circuito.
Contatto Sotto Chiave: È stato sottolineato l'importanza di aver girato la chiave di accensione in posizione "acceso". Alcune prese accendisigari sono collegate a circuiti che si attivano solo con il quadro acceso, per evitare scariche della batteria.
Cablaggio e Connessioni: Se non arriva corrente alla presa, il problema potrebbe risiedere in un filo interrotto, un faston staccato, una saldatura difettosa o una connessione allentata lungo il percorso del cablaggio. In questi casi, può essere necessario smontare parti del cruscotto per seguire il percorso del filo e individuare il punto di rottura. Questo è spesso descritto come un "lavoraccio".
Relè (se applicabile): In alcuni modelli, come il Ducato 244, un relè situato a sinistra del vano fusibili nel mezzo si attiva con la chiave di avviamento e gestisce l'alimentazione di alcune prese. Verificare il corretto funzionamento di questo relè può essere necessario.
Altri Componenti Collegati: Se il fusibile serve anche altre utenze, e queste funzionano correttamente, ciò suggerisce che il problema è più specifico della presa accendisigari o del suo cablaggio diretto.
Consigli Pratici e Considerazioni sull'Assorbimento
La presa accendisigari, anche se storicamente associata all'accensione di sigarette, oggi è principalmente utilizzata come punto di alimentazione per dispositivi elettronici. È fondamentale considerare l'assorbimento di questi dispositivi per evitare di sovraccaricare il circuito.
Un utente ha posto una domanda pertinente: "Cosa colleghi e quale assorbimento richiedi ad una povera presa da max 10 A?". La risposta comune è che si collegano principalmente caricatori per telefoni e tablet, o navigatori. Si sconsiglia vivamente di collegare inverter portatili da 300W, che richiedono un assorbimento energetico molto elevato e possono facilmente bruciare il fusibile o danneggiare il cablaggio. Un piccolo frigorifero Peltier da 3 o 4A è considerato il massimo assorbimento gestibile da una presa standard.
È anche utile notare che alcune prese, specialmente quelle aftermarket, potrebbero avere problemi di contatto. Un utente ha segnalato che su una presa "messa aftermarket del cinese", nessun maschio riusciva a stare fermo perché ballava troppo, indicando un problema di progettazione o fabbricazione della presa stessa.
Schemi Fusibili Dettagliati per Modelli Specifici
Per fornire un riferimento più concreto, ecco alcuni schemi e indicazioni per specifici modelli di Fiat Ducato, basati sulle informazioni raccolte:
Fiat Ducato 3 (Modelli 2014-2022, aggiornamento generazione X290/295):
Vano Motore:
- F03: Interruttore di accensione (30A)
- F09: Presa elettrica posteriore (15A)
- F14: Presa elettrica (15A)
- F15: Fusibile per accendisigari Fiat Ducato 3 (15A)
Interno Abitacolo - Scatola n. 1 (Lato sinistro cruscotto):
- F36: Autoradio, climatizzatore, impianto di allarme, tachigrafo, centralina per la separazione della batteria, timer per il riscaldamento autonomo Webasto (10A)
- F49: Centralina per sensori di parcheggio, autoradio, comandi al volante, console di comando sinistra, console aggiuntiva, centralina per separazione batteria (5A)
- F51: Climatizzatore, centralina servosterzo, luci di retromarcia, sensore acqua nel filtro diesel, misuratore di massa d'aria, tachigrafo (5A)
Interno Abitacolo - Scatola n. 2 (Console centrale, lato passeggero):
- Questa scatola gestisce principalmente funzioni legate al comfort e al riscaldamento (es. F55 Riscaldamento sedili 15A, F58 Lunotto posteriore sinistro riscaldabile 15A, F59 Lunotto posteriore destro riscaldabile 15A).
Considerazioni per modelli più datati (es. 2007):
Per il modello del 2007, le informazioni sono meno precise e si basano principalmente sulle esperienze degli utenti. L'indicazione di "seconda fila ultimo lato dx" per un fusibile F44 da 20A è un punto di partenza. Un altro utente menziona la posizione n°15 sulla scheda porta fusibili nel vano motore (15A) come potenziale fusibile dell'accendisigari per un 2200 140cv. La confusione tra schede nel vano motore e schede nell'abitacolo è un tema ricorrente, suggerendo che per questi anni potrebbe essere necessario un controllo più meticoloso di entrambe le posizioni.
Risoluzione di Problemi Specifici: Casi da Manuale
Un caso riportato riguarda un Fiat Ducato X290 del 2019, dove la porta USB funzionava ma l'accendisigari no. Questo scenario è interessante perché indica che il circuito principale potrebbe essere intatto, ma una derivazione specifica o la presa stessa presenta un problema.
Un altro caso menziona un Ford Transit del 2007 con problemi non solo all'accendisigari ma anche alle luci di retromarcia e al retronebbia. Dopo aver controllato tutti i fusibili e relè, e persino sostituito l'interruttore sul cambio per la retromarcia, il problema persisteva. Questo suggerisce un guasto più profondo nel sistema elettrico o un problema di massa. La soluzione, in questo caso specifico, è stata identificata nel fusibile 14, il secondo della fila C. È fondamentale chiarire se questo si riferisca alla meccanica Fiat Ducato X290 o a un altro modello, e dove si trovi questo fusibile (vano motore o centralina lato guidatore).
L'Importanza di un Test Rigoroso
Indipendentemente dall'anno o dal modello del Fiat Ducato, un consiglio trasversale è: "TESTAR NON NUOCE!". Utilizzare un tester per verificare la presenza di tensione ai vari punti del circuito è il metodo più efficace per diagnosticare un problema. La sostituzione di fusibili senza un'adeguata verifica può portare a spese inutili e a una frustrazione crescente.
Inoltre, se si riscontrano problemi persistenti con la presa accendisigari, è sempre consigliabile consultare un tecnico specializzato. L'elettronica automobilistica moderna può essere complessa, e un professionista sarà in grado di identificare problemi che vanno oltre un semplice fusibile bruciato, come cortocircuiti, problemi di massa o guasti alle centraline elettroniche.
Come controllare facilmente i fusibili per auto
La comprensione dello schema elettrico e la corretta identificazione dei componenti sono passi cruciali per mantenere il proprio Fiat Ducato in perfetta efficienza. La presa accendisigari, apparentemente semplice, può nascondere complessità diagnostiche che richiedono pazienza, metodo e gli strumenti giusti.
