La corretta comprensione dello schema dei fusibili in un veicolo è fondamentale per la manutenzione e la risoluzione dei problemi relativi all'impianto elettrico. Per la Renault Clio del 2006, parte della generazione Clio III (conosciuta anche come "X85"), è importante notare che la disposizione dei fusibili può variare, e la vettura è dotata di diverse scatole fusibili dislocate in punti strategici. Questo articolo mira a fornire una guida completa e strutturata, concentrandosi in particolare sullo schema dei fusibili del vano bagagli, ma estendendosi anche alle altre ubicazioni pertinenti, per garantire una copertura esaustiva.
Localizzazione delle Scatole Fusibili nella Renault Clio 2006
La Renault Clio del 2006, appartenente alla generazione Clio III, è equipaggiata con un sistema elettrico complesso che si avvale di quattro diverse scatole fusibili principali. Queste sono posizionate in aree specifiche del veicolo per proteggere circuiti e componenti differenti:
- Schema Scatola fusibili interna: Generalmente situata all'interno dell'abitacolo, spesso sotto il cruscotto o nel vano portaoggetti, è responsabile della protezione di numerosi sistemi interni e ausiliari.
- Schema Scatola dei fusibili nel vano motore: Come suggerisce il nome, si trova nel vano motore e gestisce le funzioni elettriche relative al motore, ai fari, al sistema di raffreddamento e altri componenti meccanici ed elettrici vitali.
- Schema Scatola fusibili accanto alla batteria, sulla parte anteriore: Questa scatola aggiuntiva, posizionata in prossimità della batteria, ospita fusibili di amperaggio più elevato, che proteggono circuiti ad alto consumo come il motorino di avviamento o i sistemi di climatizzazione principali.
- Schema Scatola fusibili e relè: Questa scatola, la cui posizione specifica può variare, è spesso dedicata a sistemi come gli alzacristalli elettrici e il tettuccio apribile, integrando anche vari relè per la gestione dei circuiti.
Per individuare con precisione i fusibili specifici, è consigliabile consultare l'etichetta di identificazione dei fusibili, solitamente collocata nel vano portaoggetti o nel libretto di uso e manutenzione del veicolo.
Dove si trova la scatola dei fusibili interna nella Renault Clio III (2005 - 2012) - Trova la sca...
Dettaglio dei Fusibili Interni (Abitacolo)
La scatola fusibili interna protegge una vasta gamma di funzioni essenziali per il comfort e la sicurezza del veicolo. Questi fusibili sono cruciali per il corretto funzionamento dell'elettronica dell'abitacolo. Ecco una descrizione dettagliata dei fusibili che si possono trovare in questa scatola:
- F1 (MINI 15A): Protegge il motore del tergicristallo posteriore, in particolare sui modelli dotati di sistema keyless.
- F2 (MINI 15A): È associato al modulo di controllo dell'aria condizionata (AC), agli equipaggiamenti ausiliari e al quadro strumenti.
- F3 (MINI 7.5A): Salvaguarda il modulo di controllo degli specchietti retrovisori, le luci interne e le luci dello specchietto di cortesia.
- F4 (MINI 15A): Relativo al connettore di collegamento dati (DLC) e agli avvisatori acustici.
- F5 (MINI 10A): Nei veicoli senza sistema keyless, protegge la luce del vano portaoggetti e la luce del vano di carico.
- F6 (MINI 25A): Responsabile per la chiusura centralizzata e il motore dell'alzacristalli elettrico lato guida.
- F7 (MINI 25A): Nei modelli senza sistema keyless, questo fusibile è per il doppio interruttore degli alzacristalli elettrici sulla porta del conducente.
- F8 (MINI 10A): Protegge il modulo di controllo ABS.
- F9 (MINI 15A): Dedicato all'accendisigari.
- F10 (MINI 20A): Per il modulo di controllo del motore della soffiante AC/riscaldatore con controllo manuale della temperatura.
- F11 (MINI 20A): Per il modulo di controllo del motore della soffiante AC/riscaldatore con controllo automatico della temperatura.
- F12 (MINI 15A): Un fusibile multifunzione che include il modulo di controllo AC, il pannello di controllo delle funzioni AC/riscaldatore, la sirena del sistema d'allarme, l'unità audio, la scatola fusibili/piastra relè, la fascia 2-relè 6/7, i sedili riscaldati, il modulo di controllo multifunzione, la pompa del lavalunotto posteriore, il modulo di controllo delle funzioni del volante, il modulo di controllo del telefono e la pompa del lavacristallo del parabrezza.
- F13 (MINI 10A): Connesso all'interruttore di posizione del pedale del freno (BPP) e alla scatola fusibili/piastra relè, fascia 2-relè 3.
- F14 (MINI 5A): Nei veicoli senza sistema keyless, protegge il sensore luce, il modulo di controllo degli specchietti retrovisori, le luci interne, il sensore pioggia, le luci dello specchietto di cortesia e il tergicristallo.
- F15 (MINI 20A): Nei modelli senza sistema keyless, per il motore del tergicristallo posteriore.
- F16 (MINI 30A): Per gli indicatori di direzione nei veicoli con sistema keyless.
- F16 (MINI 15A): Per il modulo di controllo immobilizer nei veicoli senza sistema keyless.
- F17 (MINI 30A): Protegge il sistema di chiusura centralizzata.
- F18 (MINI 15A): Nei veicoli con sistema keyless, protegge il modulo di controllo degli specchietti retrovisori, le luci interne e le luci dello specchietto di cortesia. Nei veicoli senza sistema keyless, è per il modulo di controllo multifunzione.
- F19 (MINI 5A): Relativo alla soffiante del sensore di temperatura interna.
- F20 (MINI 25A): Protegge il motore dell'alzacristalli elettrico lato passeggero.
- F21 (MINI): Un diodo per gli alzacristalli elettrici posteriori.
- Relè R1: Relè dei circuiti principali di accensione.
Dettaglio dei Fusibili nel Vano Motore
La scatola dei fusibili nel vano motore è cruciale per il funzionamento di molti sistemi vitali del veicolo, inclusi quelli relativi alla propulsione, all'illuminazione esterna e alla sicurezza attiva. Dato che il motore può essere caldo e l'elettroventola può attivarsi in qualsiasi momento, è raccomandato far sostituire i fusibili in questa scatola da un professionista qualificato a causa delle difficoltà di accesso e per motivi di sicurezza.
- F1 (MINI 25A): Dedicato al modulo di controllo ABS.
- F2 (MINI -): Non assegnato o variabile a seconda della configurazione.
- F3 (MINI 10A): Protegge l'abbagliante del faro destro. Problemi con questo fusibile possono indicare problemi ai fari.
- F4 (MINI 10A): Protegge l'abbagliante del faro sinistro. Problemi con questo fusibile possono indicare problemi ai fari.
- F5 (MINI 10A): Un fusibile multifunzione che include il modulo di controllo A/C, la chiusura centralizzata, l'interruttore del cruise control, gli alzacristalli elettrici posteriori destri, l'ABS/ESP, il display multifunzione e le luci di posizione anteriori/posteriori destre. Problemi con questo fusibile possono indicare problemi all'aria condizionata.
- F6 (MINI 10A): Un altro fusibile multifunzione che copre l'audio, la chiusura centralizzata, l'accendisigari, l'interruttore degli specchietti retrovisori elettrici, l'interruttore degli alzacristalli della porta del conducente, l'alzacristallo posteriore sinistro, l'interruttore degli alzacristalli della porta del passeggero, l'unità di controllo della regolazione dell'assetto fari, la luce della targa, il sistema di parcheggio, le luci di posizione anteriori/posteriori sinistre e il controllo della trazione. Problemi con questo fusibile possono indicare problemi all'accendisigari o alla radio.
- F7 (MINI 15A): Protegge il relè del riscaldatore ausiliario 1/2, l'interruttore del cruise control, l'inserimento della retromarcia, il connettore diagnostico (DLC), il servosterzo elettrico, l'unità di controllo dei fari allo xeno, il display multifunzione, l'interruttore di selezione della modalità del cambio automatico, le luci del selettore marce e l'unità di controllo del sistema di monitoraggio della pressione pneumatici.
- F8 (MINI 20A): Dedicato al motore del tergicristallo.
- F9 (MINI 15A): Per la regolazione dei fari (destro) e l'anabbagliante (destro).
- F10 (MINI 15A): Per la regolazione dei fari (sinistro) e l'anabbagliante (sinistro).
- F11 (MINI 10A): Protegge la frizione magnetica del compressore A/C.
- F12 (MINI -): Non assegnato o variabile a seconda della configurazione.
- F13 (MINI 25A): Relè di trazione del motorino di avviamento.
- F14 (MINI 20A): Per il modulo di controllo della trasmissione (ECM).
- F15 (MINI -): Non assegnato o variabile a seconda della configurazione.
- F16 (MINI 15A): Protegge il lunotto termico.
- F17 (MINI 15A): Per il relè della pompa lavafari.
- F18 (MINI 5A): Per il modulo di controllo della trasmissione (ECM).
- F19 (MINI -): Non assegnato o variabile a seconda della configurazione.
- F20 (MINI 10A): Protegge le luci di retromarcia.
- F21 (MINI 20A): Dedicato alle bobine di accensione.
- F22 (MINI 20A): Per l'ECM (Engine Control Module).
- F23 (MINI 10A): Protegge il modulo di controllo SRS.
- F24 (MINI 10A): Per l'unità di controllo elettronica del motore e la valvola del bloccasterzo elettronico (con sistema keyless).
- F25 (MINI 20A): Protegge i fendinebbia. Problemi con questo fusibile possono indicare problemi ai fendinebbia.
Dettaglio dei Fusibili Accanto alla Batteria
La scatola dei fusibili posizionata accanto alla batteria, sulla parte anteriore del veicolo, è generalmente preposta alla protezione di circuiti di potenza più elevata. Questi fusibili MAXI sono progettati per gestire correnti significative, proteggendo componenti cruciali come il motore di avviamento, il sistema di raffreddamento e altri dispositivi che richiedono un'elevata erogazione di energia.
- 1 (MAXI 30A): Protegge il relè di gestione motore per specifiche configurazioni del motore (es. K9K764).
- 2 (MAXI 30A): Per il relè della pompa della trasmissione (cambio manuale sequenziale), per specifiche configurazioni del motore (es. D4F764).
- 3 (MAXI 30A): Protegge il motore della ventola di raffreddamento, per specifiche configurazioni del motore (es. K9K766, D4F764) e cambi manuali sequenziali.
- 4 (MAXI 30A): Dedicato al motore della ventola di raffreddamento per motori K4M, K4J, D4F (MAA). Problemi con questo fusibile possono indicare problemi alla ventola di raffreddamento.
- 5 (MAXI 50A): Connesso alla scatola fusibili/relè del cruscotto 2 (fusibili 2 e 4).
- 6 (MAXI 80A): Protegge il riscaldatore ausiliario 1/2.
- 8 (MAXI 50A): Per il modulo di controllo ABS.
- 12 (MAXI 20A): Protegge il relè dei fari allo xeno.
- Relè R1: Relè 1 della pompa lavafari.
- Relè R2: Relè 2 della pompa lavafari.
- Relè R3: Relè dei fari a scarica di gas.
Dettaglio della Scatola Fusibili e Relè (Vano Bagagli e Altro)
Questa scatola specifica è fondamentale per la gestione di alcune funzioni legate al comfort e agli accessori, e può includere circuiti relativi al vano bagagli, agli alzacristalli elettrici e al tettuccio apribile. Le identificazioni dei fusibili e relè in questa sezione sono cruciali per la diagnostica di problemi in questi sistemi.
- F2 (MINI 20A): Dedicato ai sedili riscaldati.
- F3 (MINI 15A): Protegge il tettuccio apribile. Problemi con questo fusibile possono indicare problemi al tettuccio apribile.
- F4 (MINI 25A): Per gli alzacristalli elettrici posteriori.
- Relè R1: Relè alzacristalli elettrico lato conducente.
- Relè R3: Relè luci freno.
- Relè R6: Relè alzacristalli elettrico posteriore 1.
- Relè R7: Relè alzacristalli elettrico posteriore 2.
Altri Punti Chiave per la Diagnostica e la Manutenzione
Oltre agli schemi specifici, è importante considerare una serie di punti generali per la corretta gestione dei fusibili nella Renault Clio 2006.

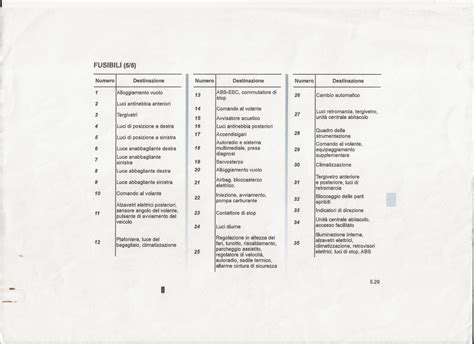

Fusibili del Vano Bagagli Specifici (Clio 2006)
Le informazioni dettagliate fornite evidenziano che diverse funzioni indirettamente collegate al vano bagagli o al suo uso possono essere influenzate da fusibili situati in diverse scatole. Ad esempio, la luce del vano di carico (F5 nella scatola interna senza sistema keyless) è direttamente collegata al vano bagagli. Tuttavia, anche funzioni come il tergicristallo posteriore (F1 o F15 nella scatola interna) o i sistemi di chiusura centralizzata (F6, F17 nella scatola interna), che interessano l'accesso al bagagliaio, sono protette da fusibili. La specifica scatola fusibili e relè include anche i fusibili per gli alzacristalli elettrici posteriori (F4), che pur non essendo direttamente nel bagagliaio, sono spesso associati a guasti elettrici posteriori del veicolo.

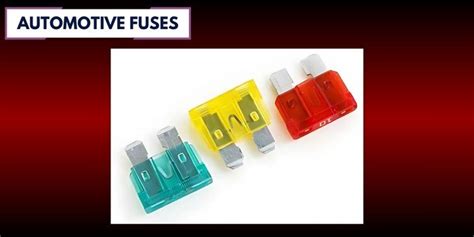

Etichetta di Identificazione e Sostituzione dei Fusibili
Per identificare correttamente un fusibile difettoso, è indispensabile consultare l'etichetta di identificazione dei fusibili. Questa etichetta, spesso posizionata nel vano portaoggetti o vicino alle scatole fusibili, fornisce una mappatura precisa di ogni fusibile e della sua funzione. In caso di fusibile bruciato, è fondamentale sostituirlo con uno di uguale amperaggio (indicato dal valore in Ampere e dal colore). L'utilizzo di un fusibile con un amperaggio diverso potrebbe causare gravi danni al sistema elettrico del veicolo o creare un rischio di incendio.
Fusibili che Richiedono Intervento Professionale
È stato sottolineato che alcuni fusibili, in particolare quelli situati nella scatola A nel vano motore, devono essere sostituiti solo da un professionista qualificato a causa delle difficoltà di accesso e della complessità dei sistemi che proteggono. Intervenire senza le conoscenze e gli strumenti adeguati può portare a ulteriori danni o compromettere la sicurezza. Ciò include anche alcuni fusibili MAXI ad alto amperaggio, che richiedono cautela estrema.
Considerazioni sulla Sicurezza
Quando si interviene in prossimità del motore, è essenziale prestare attenzione alla sicurezza. Il motore potrebbe essere caldo, e l'elettroventola può azionarsi in qualsiasi momento, anche a motore spento, se la temperatura del vano motore lo richiede. È sempre consigliabile operare su un veicolo spento, con il motore freddo e la batteria scollegata per prevenire scariche elettriche o infortuni.
Aggiornamenti del Sistema Elettrico
Gli schemi della scatola fusibili della Renault Clio possono subire modifiche nel corso degli anni e tra le diverse versioni dello stesso modello. È, quindi, cruciale assicurarsi di consultare lo schema corretto per l'anno di produzione specifico del proprio veicolo. In caso di dubbi o se lo schema in possesso non corrisponde alla propria auto, è sempre preferibile richiedere lo schema specifico a un rappresentante del marchio o a un meccanico qualificato.
Funzioni Specifiche e Loro Protezione
La complessità del sistema elettrico della Renault Clio 2006 si riflette nella diversità delle funzioni protette da fusibili. Ad esempio, il modulo di controllo ABS/ESP è protetto da più fusibili (F8 nella scatola interna, F1 e F8 nella scatola accanto alla batteria), evidenziando l'importanza di questi sistemi per la sicurezza. Allo stesso modo, il sistema di climatizzazione è protetto da diversi fusibili (F2, F10, F11, F12 nella scatola interna, F5 e F11 nella scatola del vano motore), a dimostrazione della sua importanza per il comfort.
Comprendere i Relè
Oltre ai fusibili, le scatole includono anche relè, come il Relè R1 dei circuiti principali di accensione nella scatola interna o i relè per gli alzacristalli elettrici nella scatola fusibili e relè. I relè sono interruttori elettromagnetici che consentono a un circuito a bassa corrente di controllare un circuito a corrente più elevata, e il loro malfunzionamento può manifestarsi con sintomi simili a quelli di un fusibile bruciato. La loro sostituzione è spesso più complessa e può richiedere l'intervento di un professionista.
La comprensione approfondita dello schema dei fusibili della Renault Clio 2006 non solo facilita la risoluzione dei problemi, ma contribuisce anche a una maggiore consapevolezza della complessità e della robustezza del suo sistema elettrico.
