Schema Fusibile Motorino di Avviamento Subaru Forester: Guida Completa

La Subaru Forester, un veicolo noto per la sua affidabilità e versatilità, integra un sistema elettrico complesso per garantire il corretto funzionamento di tutte le sue componenti. Al centro di questo sistema si trova la rete di fusibili, un elemento cruciale per la protezione contro i sovraccarichi elettrici. In particolare, comprendere lo schema del fusibile del motorino di avviamento è fondamentale per la risoluzione di problemi legati all'avviamento del veicolo. Questo articolo si propone di fornire una guida dettagliata, focalizzandosi sul modello Subaru Forester di terza generazione (noto come "SH") del 2012, ma offrendo anche spunti applicabili ad altri anni di produzione.

Comprendere la Struttura Elettrica della Subaru Forester

La Subaru Forester 2012, terza generazione (SH), presenta una configurazione con due distinti pannelli fusibili. Questa duplicazione è una pratica comune nei veicoli moderni, permettendo una migliore organizzazione e un accesso più agevole ai diversi circuiti elettrici. Un pannello è situato all'interno dell'abitacolo, solitamente accessibile dalla plancia o dal vano piedi del conducente. L'altro pannello si trova nel vano motore, una posizione strategica per proteggere i circuiti più critici e di maggiore assorbimento. La localizzazione esatta di questi pannelli può variare leggermente a seconda degli allestimenti specifici, ma la loro presenza è una costante per questo modello.

Il Pannello Fusibili nell'Abitacolo: Un Centro di Controllo Essenziale

Il pannello fusibili situato nell'abitacolo gestisce una vasta gamma di funzioni, dall'illuminazione interna ai sistemi di comfort e informazione. La disposizione dei fusibili in questo pannello è organizzata in modo logico, con etichette che indicano la funzione di ciascun fusibile. È importante notare che gli schemi dei pannelli fusibili possono subire variazioni significative tra i diversi anni di produzione e gli allestimenti della Subaru Forester. Pertanto, è imperativo consultare il manuale del proprietario specifico per il proprio veicolo o utilizzare le risorse online fornite dai produttori o da comunità specializzate per ottenere lo schema preciso.

Di seguito, viene presentato un esempio di schema per il pannello fusibili nell'abitacolo di una Subaru Forester 2012 (SH), con una descrizione delle funzioni associate a ciascun fusibile:

• Fusibile MINI 20A - N. 1: Questo fusibile è designato per il "Rimorchio". La sua funzione è quella di proteggere il circuito elettrico dedicato al collegamento di un rimorchio, alimentando le luci e altri accessori compatibili.
• Fusibile MINI 15A - N. 2: Attualmente "Vuoto", questo slot potrebbe essere predisposto per future espansioni o per allestimenti specifici non presenti nel modello in esame.
• Fusibile MINI 10A - N. 3: Dedicato alla "Chiusura porte", questo fusibile assicura il corretto funzionamento del sistema di blocco e sblocco centralizzato delle portiere.
• Fusibile MINI 10A - N. 4: Questo fusibile è associato al "Relè sbrinatore tergicristallo anteriore". La sua funzione è quella di alimentare il relè che controlla il sistema di sbrinamento del parabrezza, essenziale per la visibilità in condizioni di freddo e umidità.
• Fusibile MINI 7.5A - N. 5: Protegge il "Quadro strumenti". Questo fusibile è vitale per il corretto funzionamento del cruscotto, inclusi indicatori di velocità, contagiri, spie e altri strumenti di informazione per il conducente.
• Fusibile MINI 15A - N. 6: Associato agli "Specchietti retrovisori telecomandati" e al "Relè riscaldamento sedili". Questo fusibile alimenta i meccanismi di regolazione elettrica degli specchietti retrovisori e il relè che attiva la funzione di riscaldamento dei sedili.
• Fusibile MINI 20A - N. 7: Protegge l'"Unità integrata del quadro strumenti". Questo fusibile è cruciale per il funzionamento di componenti elettroniche avanzate integrate nel quadro strumenti.
• Fusibile MINI 15A - N. 8: Designato per la "Luce stop". Un fusibile di fondamentale importanza per la sicurezza, garantisce il funzionamento delle luci di stop posteriori, segnalando le decelerazioni del veicolo agli automobilisti che seguono. Problemi a questo fusibile possono indicare anche questioni più ampie relative al sistema frenante.
• Fusibile MINI 7.5A - N. 9: Protegge lo "Sbrinatore tergicristallo anteriore". Similarmente al fusibile N. 4, questo assicura l'alimentazione del sistema di sbrinamento del parabrezza, garantendo una visibilità ottimale.
• Fusibile MINI 7.5A - N. 10: Funge da "Alimentazione (batteria)". Questo fusibile fornisce alimentazione costante dalla batteria a specifici circuiti, anche quando il veicolo è spento, per funzioni come l'orologio o la memoria delle impostazioni radio.
• Fusibile MINI 15A - N. 11: Protegge l'"Unità indicatori di direzione" e l'"Orologio". Questo fusibile è essenziale per il funzionamento delle frecce direzionali e per il mantenimento dell'ora sull'orologio digitale del veicolo.
• Fusibile MINI 20A - N. 12: Associato all'"Unità trasmissione automatica", all'"Unità controllo motore" e all'"Unità integrata". Questo fusibile protegge componenti critiche per il funzionamento del motore e della trasmissione, in particolare nei modelli con cambio automatico.
• Fusibile MINI 15A - N. 13: Designato per la "Presa di corrente per accessori (console centrale)". Questo fusibile alimenta la presa da 12V situata nella console centrale, comunemente utilizzata per caricare dispositivi elettronici. Problemi con questo fusibile possono essere collegati a malfunzionamenti dell'accendisigari.
• Fusibile MINI 15A - N. 14: Protegge la "Luce di posizione", la "Luce posteriore" e la "Luce combinata posteriore". Questo fusibile è responsabile dell'alimentazione delle luci esterne posteriori del veicolo, cruciali per la visibilità notturna e per segnalare la presenza del veicolo.
• Fusibile MINI 10A - N. 15: Specifico per "Connettore FWD per modelli AWD AT". Questo fusibile ha una funzione particolare legata ai modelli a trazione integrale con trasmissione automatica, probabilmente legata a sistemi di gestione della trazione o del differenziale.
• Fusibile MINI 15A - N. 16: Dedicato all'"Illuminazione". Questo fusibile può coprire diverse funzioni di illuminazione interna o esterna, a seconda dell'allestimento specifico.
• Fusibile MINI 15A - N. 17: Protegge il "Riscaldamento sedili". Essenziale per il comfort dei passeggeri nei mesi freddi, questo fusibile assicura il corretto funzionamento degli elementi riscaldanti nei sedili.
• Fusibile MINI 10A - N. 18: Associato alla "Luce di retromarcia". Questo fusibile garantisce l'accensione delle luci posteriori bianche quando il veicolo è in retromarcia, segnalando la manovra agli altri utenti della strada.
• Fusibile MINI 10A - N. 19: Attualmente "Vuoto", come il fusibile N. 2, indica uno slot non utilizzato per questo specifico modello o allestimento.
• Fusibile MINI 7.5A - N. 20: Designato per la "Presa di corrente per accessori (cruscotto)". Simile al fusibile N. 13, ma per la presa situata sul cruscotto, anch'essa utilizzata per alimentare accessori. Problemi con questo fusibile possono essere collegati a malfunzionamenti dell'accendisigari.
• Fusibile MINI 21A - N. 21: Questo è un fusibile di primaria importanza, designato per il "Relè motorino di avviamento". È direttamente collegato al sistema di avviamento del motore. Problemi a questo fusibile sono una causa comune di impossibilità di avviare il veicolo.
• Fusibile MINI 15A - N. 22: Associato al "Condizionatore d'aria" e alla "Bobina relè sbrinatore lunotto". Questo fusibile alimenta il sistema di climatizzazione e il relè per lo sbrinamento del lunotto posteriore.
• Fusibile MINI 15A - N. 23: Protegge il "Tergicristallo posteriore" e il "Lavacristallo posteriore". Questo fusibile assicura il funzionamento dei dispositivi di pulizia del lunotto posteriore.
• Fusibile MINI 15A - N. 24: Designato per l'"Unità audio" e l'"Orologio". Questo fusibile è cruciale per il corretto funzionamento del sistema di intrattenimento e per la visualizzazione dell'ora.
• Fusibile MINI 7.5A - N. 25: Protegge il "Sistema airbag SRS". Un fusibile di sicurezza vitale, garantisce che il sistema di airbag sia operativo. Qualsiasi malfunzionamento in questo circuito dovrebbe essere affrontato con la massima priorità.
• Fusibile MINI 15A - N. 26: Associato al "Relè alzacristalli elettrici", al "Relè ventola principale radiatore" e al "Relè luci posteriori e illuminazione". Questo fusibile alimenta diversi relè importanti per il funzionamento dei finestrini elettrici, del sistema di raffreddamento del motore e delle luci esterne.
• Fusibile MINI 15A - N. 27: Dedicato alla "Ventola soffiante". Questo fusibile alimenta la ventola del sistema di climatizzazione e riscaldamento interno.
• Fusibile MINI 15A - N. 28: Anch'esso dedicato alla "Ventola soffiante", questo fusibile potrebbe alimentare una diversa velocità della ventola o un componente ausiliario dello stesso sistema.
• Fusibile MINI 30A - N. 29: Protegge i "Fendinebbia". Questo fusibile, solitamente di amperaggio superiore, alimenta il sistema dei fari fendinebbia, essenziali per la visibilità in condizioni di nebbia o scarsa visibilità. Problemi a questo fusibile sono spesso legati a malfunzionamenti dei fari fendinebbia stessi.
• Fusibile MINI 7.5A - N. 30: Designato per il "Tergicristallo anteriore". Questo fusibile assicura il corretto funzionamento dei tergicristalli del parabrezza, fondamentali per la visibilità in caso di pioggia o neve.
• Fusibile MINI 7.5A - N. 31: Associato all'"Unità condizionatore d'aria automatico" e all'"Unità integrata". Questo fusibile è importante per il funzionamento dei sistemi di climatizzazione automatici più sofisticati.
• Fusibile MINI 7.5A - N. 32: Attualmente "Vuoto", come i fusibili N. 2 e N. 19, indica uno slot non utilizzato in questo specifico schema.
• Fusibile MINI 7.5A - N. 33: Protegge l'"Unità ABS/Vehicle Dynamics Control". Questo fusibile è critico per il funzionamento dei sistemi di anti-bloccaggio freni (ABS) e di controllo dinamico del veicolo, componenti fondamentali per la sicurezza attiva.

Il Pannello Fusibili nel Vano Motore: Protezione dei Circuiti Principali

Il pannello fusibili situato nel vano motore ospita fusibili e relè che gestiscono le funzioni più critiche e che richiedono un maggiore assorbimento di corrente. Questi includono componenti come il sistema di accensione, la pompa del carburante, la ventola del radiatore e, naturalmente, il circuito del motorino di avviamento. La disposizione dei fusibili in questa scatola è spesso più compatta e richiede una maggiore attenzione durante l'ispezione. Anche in questo caso, la corrispondenza esatta tra il numero del fusibile, la sua descrizione e la sua posizione può variare tra i diversi modelli e anni di produzione della Subaru Forester.

Il Fusibile del Motorino di Avviamento: Un Componente Chiave

Il fusibile associato al motorino di avviamento (spesso indicato come "Relè motorino di avviamento" o con una denominazione simile nel pannello fusibili, come il N. 21 nell'esempio fornito) è un componente di vitale importanza. La sua funzione primaria è quella di proteggere il motorino di avviamento e il relativo cablaggio da sovraccarichi di corrente che potrebbero verificarsi a causa di un corto circuito o di un malfunzionamento del motorino stesso.

Quando si gira la chiave di accensione per avviare il motore, una piccola corrente elettrica viene inviata al relè del motorino di avviamento. Questo relè agisce come un interruttore ad alta corrente, chiudendo un circuito più ampio che alimenta direttamente il motorino di avviamento. Il motorino di avviamento, a sua volta, ingrana il volano del motore e lo fa girare, avviando così il processo di combustione.

Se il fusibile del motorino di avviamento si brucia, il relè non riceverà l'alimentazione necessaria per attivarsi, e di conseguenza il motorino di avviamento non riceverà corrente. Questo si traduce nell'impossibilità di avviare il motore, anche se la batteria è carica e altri sistemi elettrici funzionano correttamente.

Diagnosi e Sostituzione di un Fusibile Bruciato

Se la Subaru Forester non si avvia e si sospetta un problema con il fusibile del motorino di avviamento, il processo di diagnosi è relativamente semplice:

1. Individuare la Scatola Fusibili: Identificare la scatola fusibili corretta (abitacolo o vano motore) in base allo schema del proprio veicolo.
2. Consultare lo Schema: Utilizzare lo schema fornito nel manuale del proprietario o quello riportato in questo articolo (con la dovuta cautela per le differenze di anno) per localizzare il fusibile specifico del motorino di avviamento.

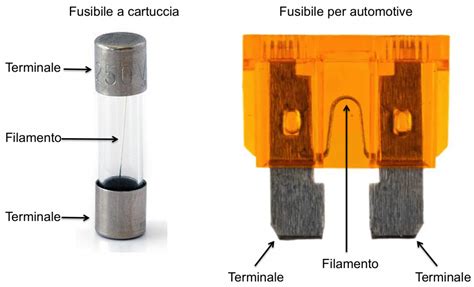

3. Ispezionare il Fusibile: Rimuovere con cautela il fusibile sospetto utilizzando l'estrattore apposito (spesso fornito nella scatola fusibili) o una pinzetta. Ispezionare il filamento metallico all'interno del fusibile. Se il filamento è interrotto o spezzato, il fusibile è bruciato.
4. Sostituzione: Se il fusibile è bruciato, sostituirlo con un fusibile nuovo dello stesso amperaggio (indicato sul corpo del fusibile stesso e sullo schema). È assolutamente fondamentale utilizzare un fusibile di valore identico; l'uso di un fusibile con un amperaggio superiore può causare danni irreparabili al cablaggio o alle apparecchiature elettriche, o persino un incendio.
5. Test: Tentare nuovamente di avviare il veicolo.

Quando un Fusibile si Brucia Ripetutamente

Se, dopo aver sostituito un fusibile bruciato, lo stesso fusibile si brucia nuovamente poco dopo, ciò indica un malfunzionamento più serio nel sistema elettrico. Questo non è un problema del fusibile stesso, ma un sintomo di un problema sottostante. Le cause più comuni includono:

• Corto Circuito: Un filo spellato o danneggiato che entra in contatto con la carrozzeria del veicolo o con un altro filo può causare un corto circuito, assorbendo una corrente eccessiva e bruciando il fusibile.
• Malfunzionamento del Componente: Il componente elettrico che il fusibile protegge (in questo caso, il relè del motorino di avviamento o il motorino di avviamento stesso) potrebbe essere difettoso e causare un assorbimento di corrente anomalo.
• Problemi al Cablaggio: Un cablaggio danneggiato, corroso o con connessioni allentate può creare resistenze anomale o cortocircuiti.

In questi casi, è fortemente consigliato rivolgersi a un meccanico qualificato per una diagnosi approfondita e per identificare la causa principale del problema prima che possa causare danni maggiori.

Considerazioni Generali sulla Manutenzione dei Fusibili

La manutenzione preventiva dei fusibili e la comprensione dei loro schemi sono pratiche essenziali per ogni proprietario di Subaru Forester. Mantenere una scorta di fusibili di ricambio di vari amperaggi nel veicolo può essere estremamente utile per risolvere rapidamente piccoli inconvenienti. Inoltre, imparare a leggere e interpretare gli schemi elettrici del proprio veicolo non solo facilita la risoluzione dei problemi, ma può anche far risparmiare tempo e denaro evitando visite non necessarie in officina per problemi facilmente risolvibili.

La complessità dei sistemi elettrici moderni richiede un approccio metodico alla diagnosi. Sebbene il fusibile del motorino di avviamento sia un punto di partenza logico per i problemi di avviamento, è importante considerare anche altri fattori come lo stato della batteria, i collegamenti della batteria, il solenoide del motorino di avviamento e il blocchetto di accensione. La sostituzione di un fusibile è solo il primo passo in un processo di risoluzione dei problemi che potrebbe richiedere ulteriori indagini.

È fondamentale ricordare che gli schemi elettrici e la disposizione dei fusibili possono cambiare significativamente tra le diverse generazioni e persino tra gli anni di produzione all'interno della stessa generazione. La Subaru Forester SH (2012) ha uno schema specifico, ma un modello di un anno diverso potrebbe avere una configurazione differente. Se lo schema presentato non corrisponde alla propria auto, è essenziale ricercare lo schema corretto per il proprio modello e anno specifico. Molti produttori di automobili offrono manuali di servizio digitali o schemi online che possono essere di grande aiuto.

Implicazioni per la Sicurezza e le Prestazioni

Il corretto funzionamento dei fusibili è intrinsecamente legato alla sicurezza e alle prestazioni del veicolo. Un fusibile bruciato nel sistema ABS/Vehicle Dynamics Control, ad esempio, disabilita queste importanti funzioni di sicurezza, aumentando il rischio in situazioni di guida critiche. Allo stesso modo, un fusibile malfunzionante nel sistema di raffreddamento del motore potrebbe portare al surriscaldamento e a danni gravi al propulsore.

La gestione attenta dei fusibili non è quindi solo una questione di riparazione, ma un aspetto fondamentale della manutenzione proattiva che garantisce che tutti i sistemi di sicurezza e le prestazioni del veicolo operino come previsto. La Subaru Forester, con la sua reputazione di robustezza, beneficia enormemente di una corretta manutenzione elettrica, assicurando che continui a offrire affidabilità e prestazioni su cui i proprietari possono contare.

In sintesi, la comprensione dello schema del fusibile del motorino di avviamento e degli altri componenti elettrici della Subaru Forester è un'abilità preziosa per ogni proprietario. Armati delle giuste informazioni e di un approccio metodico, è possibile affrontare molti problemi comuni in modo efficiente, mantenendo il veicolo in ottime condizioni operative.
