La Fiat Panda, una vettura cittadina prodotta dall'azienda italiana parte della fusione Stellantis, ha visto la sua terza generazione, identificata dal codice carrozzeria 319, fare il suo debutto nell'autunno 2011 al Salone dell'Automobile di Francoforte. Questo modello è stato prodotto negli anni 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019 e 2020. Comprendere la disposizione dei fusibili è fondamentale per la manutenzione e la risoluzione dei problemi elettrici, inclusi quelli relativi alle luci di retromarcia, particolarmente rilevanti per i modelli come la 1.3 Multijet. Questo articolo fornisce una descrizione dettagliata dello schema dei fusibili della Fiat Panda di terza generazione, indicando posizioni, descrizioni e illustrazioni delle scatole dei portafusibili. Voci come “Accendisigari” e “Radio” sono evidenziate in grassetto per facilitare la consultazione.
Scatole dei Fusibili nel Vano Motore
Nel vano motore della Fiat Panda, si trovano due principali ubicazioni per i fusibili. La scatola dei fusibili principale (1) è posizionata sul lato destro, protetta da una copertura. Ad essa si affianca una scheda aggiuntiva con fusibili di potenza (2), situata direttamente sul polo positivo della batteria.

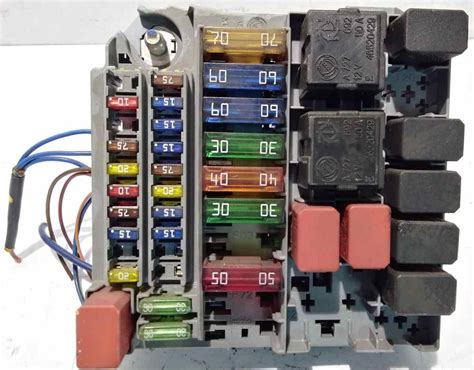

Scatola dei Fusibili Principale (1) nel Vano Motore
Questa scatola racchiude numerosi fusibili e relè che gestiscono funzioni cruciali del veicolo. La vista generale offre un'idea della sua struttura interna.
Schema dei Fusibili della Scatola Principale (1):
| N. | Descrizione Fusibili | Amperaggio |
|---|---|---|
| 1. | Tetto apribile elettrico | 20A |
| 2. | Sistema frenante | 20A |
| 3. | Interruttore di accensione | 20A |
| 4. | Ventola climatizzatore | 40A |
| 5. | Pompa ABS | 40A |
| 6. | Clacson | 15A |
| 7. | Compressore climatizzatore | 7,5A |
| 8. | Ventola di raffreddamento a due velocità o non in funzione | 40A |
| 9. | Servosterzo elettrico | 70A |
| 10. | Ventola di raffreddamento a due stadi o ventola di raffreddamento a uno stadio | 20A/30A |
| 11. | Centralina carrozzeria | 60A |
| 12. | Filtro carburante riscaldato, diesel o vuoto | 50A |
| 13. | Riscaldamento parabrezza | 70A |
| 14. | Pompa elettrica del cambio o centralina candelette | 50A/30A |
| 15. | Modulo carburante (fusibile pompa benzina) | 15A |
| 16. | Presa 12 V/fusibile accendisigari Fiat Panda 3 | 15A |
| 17. | Fari, abbaglianti | 15A |
| 18. | Fendinebbia | 15A |
| 19. | Sensore livello batteria | 5A |
| 20. | Riscaldamento sedili | 15A |
| 21. | Sistema di gestione motore o vuoto | 7,5A |
| 22. | Ventola di riscaldamento | 5A |
| 23. | Cambio automatico o centralina differenziale o iniettori CNG | 7,5A/10A |
| 24. | Relè alimentazione gas o relè CNG | 7,5A |
| 25. | Sistema di gestione motore o modulo di alimentazione carburante o iniettori CNG | 10A |
| 26. | Sistema di gestione motore o centralina GPL | 15A |
| 27. | Controllo motore | 10A |
| 28. | Riscaldamento specchietti | 7,5A |
| 29. | Sistema frenante, servosterzo elettrico | 7,5A |
| 30. | Sistema di gestione del motore o cambio automatico o valvola di iniezione CNG | 7,5A |
| 31. | Interruttore luci di retromarcia o ruota di scorta | 5A |
| 32. | Riscaldamento lunotto posteriore | 30A |
È importante notare che il fusibile N. 31, con un amperaggio di 5A, è dedicato all'interruttore delle luci di retromarcia o alla ruota di scorta. Un malfunzionamento delle luci di retromarcia nella Panda 1.3 Multijet potrebbe quindi indicare un problema con questo fusibile, oltre che con l'interruttore stesso o le lampadine. La sua posizione specifica in questa scatola rende la verifica relativamente semplice per chi ha familiarità con il vano motore.
Relè nella Scatola Principale (1):
- R1: Ventola di raffreddamento, relè ad alta velocità
- R2: Sistema di controllo del motore
- R3: Riscaldamento lunotto
- R5: Ventola di riscaldamento
- R6: Ventola di raffreddamento, relè a velocità singola
- R7: Riscaldamento filtro carburante, diesel
- R8: Fari antinebbia
- R9: Relè clacson
- R10: Relè pompa benzina
- R11: Ventola climatizzatore
- R12: Compressore climatizzatore
- R13: Fari, abbaglianti
- R14: Prese 12 V, relè accendisigari
- R15: Relè CNG o interruttore start-stop motore
- R16: Relè alimentazione gas, sistema start-stop, relè CNG
Fusibili di Potenza (2) sulla Batteria
Questo pannello è posizionato direttamente sulla batteria e contiene fusibili di amperaggio più elevato, che proteggono circuiti ad alto assorbimento di corrente.
Schema dei Fusibili di Potenza (2):
| N. | Descrizione | Amperaggio |
|---|---|---|
| SA1. | Sensore stato batteria | 30A |
| SA2. | Riscaldamento PTC 1 | 30A |
| SA3. | Riscaldamento PTC 2 | 50A |
A cosa corrispondono i Fusibili abitacolo PANDA 169 - 2003-2012?

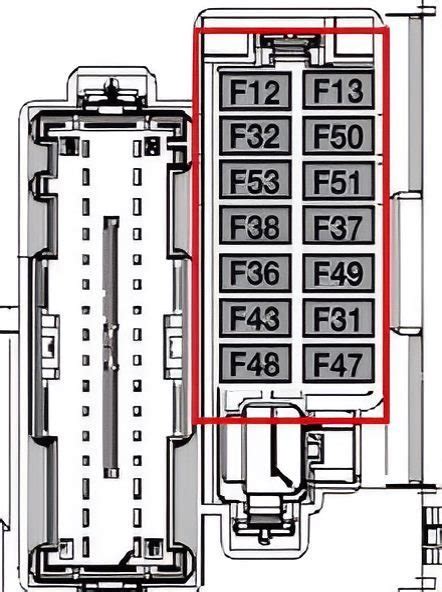

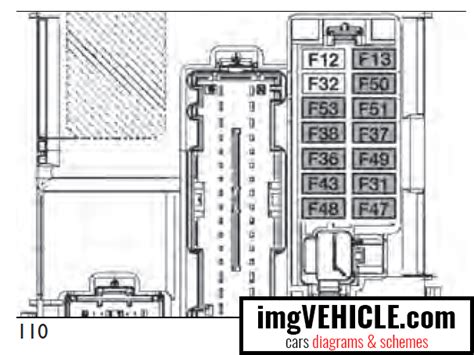

Scatola dei Fusibili nell'Abitacolo
All'interno dell'abitacolo, una scatola dei fusibili aggiuntiva si trova sul lato del conducente, nella parte inferiore del cruscotto. Sebbene la foto fornita sia un esempio della struttura, la disposizione interna segue uno schema preciso per le funzioni gestite dall'abitacolo.
Schema dei Fusibili nell'Abitacolo:
| N. | Descrizione | Amperaggio |
|---|---|---|
| F12. | Vuoto | - |
| F13. | Potenziometro correzione fari | 5A |
| F31. | Presa | 5A |
| F32. | Vuoto | - |
| F36. | Presa diagnostica, regolatore di tensione, alimentazione elettrica | 10A |
| F37. | Interruttore luci di stop, cruscotto | 7,5A |
| F38. | Chiusura centralizzata | 20A |
| F43. | Pompe lavavetri anteriori e posteriori | 20A |
| F47. | Alzacristalli lato conducente | 20A |
| F48. | Alzacristalli lato passeggero | 20A |
| F49. | Sensore di parcheggio, modulo di controllo dei freni, riscaldamento sedili, elettrovalvola cambio, display informazioni, controllo illuminazione | 7,5A |
| F50. | Airbag | 7,5A |
| F51. | Radio, climatizzatore, interruttore pedale freno, interruttore pedale frizione, tetto apribile elettrico, luci di retromarcia | 5A |
| F53. | Alimentazione elettrica del cruscotto | 7,5A |
Il fusibile F51, con un amperaggio di 5A, riveste un'importanza multifunzionale, gestendo circuiti come la radio, il climatizzatore, l'interruttore del pedale del freno, l'interruttore del pedale della frizione, il tetto apribile elettrico e le luci di retromarcia. Sebbene le luci di retromarcia abbiano un fusibile dedicato nel vano motore (N. 31), un guasto al fusibile F51 potrebbe comunque influenzare il loro funzionamento in quanto parte del sistema più ampio di segnalazione o controllo, specialmente se la logica di attivazione è integrata con altre funzioni qui elencate. È una conferma di come i sistemi elettrici moderni siano interconnessi, richiedendo una diagnostica accurata per isolare la causa radice di un problema.
A cosa corrispondono i Fusibili abitacolo PANDA 169 - 2003-2012?
Scatola dei Fusibili nel Bagagliaio
Un'ulteriore scatola dei fusibili e dei relè è situata sul lato sinistro del bagagliaio della Fiat Panda. Questa posizione, meno comune per una scatola di fusibili principale, indica la gestione di specifici sistemi che potrebbero essere stati aggiunti o separati per ottimizzare il cablaggio o la distribuzione del carico elettrico.
Mappa dei Fusibili e Relè nel Bagagliaio:
| N. | Descrizione | Amperaggio |
|---|---|---|
| 1. | Sistema frenante | 5A |
| 2-8. | Riserva | - |
Relè nel Bagagliaio:
- R1: Riscaldamento sedile passeggero
- R2: Riscaldamento sedile conducente
- R3: Riserva
- R4: Sistema frenante
La presenza di fusibili e relè relativi al sistema frenante anche nel bagagliaio sottolinea la ridondanza e la distribuzione dei circuiti di sicurezza, essenziale per il corretto funzionamento del veicolo. I relè per il riscaldamento dei sedili indicano che questa scatola è dedicata principalmente a funzioni di comfort e a circuiti di minore priorità, o a moduli specifici che richiedono un'alimentazione separata o una posizione strategica per il cablaggio.
Considerazioni sulle Luci di Retromarcia e il Motore 1.3 Multijet
Per la Fiat Panda 1.3 Multijet, la funzionalità delle luci di retromarcia è cruciale non solo per la sicurezza, ma anche per il rispetto delle normative stradali. Se le luci di retromarcia smettono di funzionare, i passi per la diagnosi dovrebbero includere:
- Verifica del Fusibile N. 31 (Vano Motore): Questo è il fusibile principale per l'interruttore delle luci di retromarcia. Se bruciato, sostituirlo con uno dello stesso amperaggio (5A).
- Verifica del Fusibile F51 (Abitacolo): Data la sua multifunzionalità, un problema qui potrebbe indirettamente influenzare le luci di retromarcia, soprattutto se l'errore è più generale o legato a sistemi integrati. Anche in questo caso, la sostituzione deve avvenire con un fusibile da 5A.
- Controllo delle Lampadine: Nonostante l'attenzione sui fusibili, le lampadine bruciate sono una causa comune di non funzionamento delle luci.
- Ispezione dell'Interruttore delle Luci di Retromarcia: L'interruttore è solitamente montato sul cambio. Un interruttore difettoso non invierà il segnale per accendere le luci quando la retromarcia è innestata. Nei modelli 1.3 Multijet, l'accesso a questo componente potrebbe richiedere la rimozione di alcune coperture o l'intervento di un professionista.
La comprensione di queste posizioni e funzioni dei fusibili facilita la manutenzione e la risoluzione dei problemi, garantendo la piena operatività e sicurezza della Fiat Panda 1.3 Multijet di terza generazione. La precisione nella scelta dell'amperaggio del fusibile di ricambio è fondamentale per prevenire danni maggiori all'impianto elettrico.
