Il Terzo Stop a LED sulla BMW E46: Diagnosi e Soluzioni per un Problema Apparentemente Semplice

L'accensione delle spie di anomalia sul cruscotto relative ai fari posteriori è un segnale che molti proprietari di BMW E46 conoscono bene. Tra le cause più comuni, il malfunzionamento del terzo stop a LED, posizionato all'interno del lunotto posteriore, emerge spesso come un problema la cui risoluzione può apparire inaspettatamente costosa. Sebbene possa sembrare un componente minore, il costo di un ricambio non originale può avvicinarsi ai 100 Euro, una cifra considerevole per un singolo gruppo ottico a LED. Questo articolo si propone di esplorare le cause di tale malfunzionamento e fornire indicazioni utili per la diagnosi e la risoluzione, con un'attenzione particolare alla verifica dei fusibili.

Comprendere il Problema: Sintomi e Prime Verifiche

Quando il terzo stop a LED smette di funzionare, il segnale più evidente è la sua mancata illuminazione durante la frenata, accompagnata dall'accensione delle spie di avaria sul quadro strumenti. La prima reazione, spesso, è quella di ipotizzare un guasto diretto al modulo LED stesso. Tuttavia, prima di procedere con la sostituzione, è fondamentale eseguire una serie di controlli per escludere cause meno onerose e più facilmente risolvibili.

Un aspetto cruciale, come suggerito dagli esperti, è specificare con precisione il modello dell'auto, dato che la BMW E46 presenta diverse varianti (berlina, touring, coupé, cabrio, compact, pre-restyling e post-restyling), ognuna delle quali potrebbe avere leggere differenze nell'impianto elettrico e nella disposizione dei componenti. Ad esempio, nel caso di una 320i E46 berlina pre-restyling, le indicazioni sui fusibili potrebbero differire da quelle di altri modelli.

La Natura del Guasto: Filo Oltre il LED

Se il modulo LED è stato smontato e visivamente non presenta anomalie, è importante considerare la possibilità di un problema al cablaggio. Anche se a un primo esame il filo potrebbe non sembrare danneggiato, una rottura interna o una falsa connessione potrebbero impedire il corretto flusso di corrente al terzo stop. Un'ispezione più approfondita del cablaggio, inclusa la verifica della continuità del circuito con un multimetro, può rivelare se il problema risiede in un filo interrotto o in una connessione ossidata. Questo tipo di verifica è spesso trascurato, ma può evitare l'acquisto di un pezzo di ricambio non necessario.

Il Ruolo dei Fusibili: Una Guida Approfondita

La verifica dei fusibili è un passaggio fondamentale nella diagnosi di qualsiasi problema elettrico automobilistico. I fusibili sono dispositivi di sicurezza progettati per proteggere i circuiti elettrici da sovraccarichi di corrente, bruciandosi e interrompendo il flusso di energia prima che i componenti più costosi possano danneggiarsi. Nel caso del terzo stop a LED della BMW E46, è necessario identificare il fusibile specifico che alimenta questo componente.

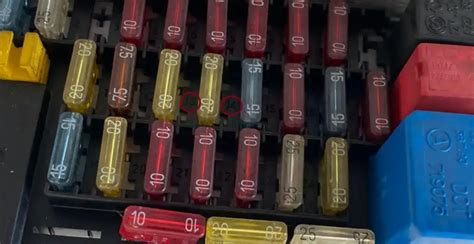

La scatola dei fusibili della BMW E46 è generalmente situata in due posizioni principali: nel vano motore e all'interno dell'abitacolo, solitamente dietro il vano portaoggetti lato passeggero. Per individuare il fusibile corretto, è indispensabile consultare lo schema elettrico specifico del modello dell'auto, che è spesso fornito nel manuale del proprietario o reperibile online.

Di seguito, viene fornita una lista dettagliata di fusibili con la loro descrizione e amperaggio, che può servire da riferimento generale per la BMW E46. Tuttavia, è imperativo ricordare che la corrispondenza esatta può variare a seconda dell'anno di produzione e delle specifiche del modello.

Sezione Generale dei Fusibili (Esempio per BMW E46):

• Fuse ATO 5A5: Relè clacson.
• Fuse ATO 5A6: Luce specchietto di cortesia lato guida, Luce specchietto di cortesia lato passeggero, Centralina capote convertibile.
• Fuse ATO 5A7: Centralina radio, Amplificatore antenna AM/FM (con chiusura centralizzata telecomandata), Centralina monitor di bordo, Interruttore audio spaziale, Interfaccia, Computer di navigazione, Ricevitore GPS, Elettronica ricetrasmittente/di ricarica, Pulsante chiusura capote, Interfaccia base telefono, Inserimento vocale, Diversity, Eject box, Centralina telematica (TCU-Everest), Modulo universale di ricarica elettronica e vivavoce (ULF).
• Fuse ATO 5A8: Cambio meccanico sequenziale.
• Fuse ATO 5A9: Molla a spirale, Centralina modulo generale, Interruttore luci freno, Centralina centro comando luci, Modulo interruttore frizione.
• Fuse ATO 5A10: Centralina quadro strumenti.
• Fuse ATO 5A11: [Sistema di ritenuta multiplo II]: Sensore airbag laterale SX (satellite), Sensore airbag laterale DX (satellite), Centralina sistema di ritenuta multiplo, Sensore di Hall fibbia cintura conducente, Sensore di Hall fibbia cintura passeggero (USA), Comando elettronico sedile. [Sistema di ritenuta multiplo III/IV]: Centralina sistema di ritenuta multiplo, Sensore di Hall fibbia cintura conducente, Comando elettronico sedile, Sensore di Hall fibbia cintura passeggero (USA).
• Fuse ATO 7.5A12: Centro interruttori.
• Fuse ATO 7.5A13: Sensore di ribaltamento.
• Fuse ATO 5A14: Centralina immobilizzatore elettronico, Blocco leva selettrice.
• Fuse ATO 5A15: Sensore pioggia, Centralina tergi/lavalunotto posteriore (Touring).
• Fuse ATO 5A22: [S54]: Cambio meccanico sequenziale. [M47/TU e M57/TU]: Centralina elettronica digitale diesel.
• Fuse ATO 5A23: Pompa dell'acqua ausiliaria.
• Fuse ATO 5A24: Specchietto retrovisore interno elettrocromico, Centralina Park Distance Control (PDC).
• Fuse ATO 5A25: Specchietto esterno lato passeggero, Interruttore termico ugelli lavavetri riscaldati.
• Fuse ATO 5A26: Apriporta garage.
• Fuse ATO 10A27: Relè luci di retromarcia, Interruttore posizione marcia (BMS46 con EGS 8.34), Centralina comando cambio (BMS46 con GM5).
• Fuse ATO 5A28: Modulo comando riscaldamento e climatizzazione, Relè soffiante riscaldamento, Relè compressore climatizzatore, Interruttore doppia funzione ricircolo aria/sbrinatore lunotto posteriore, Interruttore termico, Relè sbrinatore lunotto posteriore (cabrio).
• Fuse ATO 5A29: Centralina elettronica digitale motore (BMS46, MS42, MS43, MSS54), Relè scarico morsetto 15 (BMS46, ME9), Centralina elettronica digitale diesel (DDE3.0, DDE5), Centralina comando cambio (ME9 con cambio automatico).
• Fuse ATO 7.5A30: Sensore livello olio, Alternatore, Centralina comando cambio, Connettore collegamento dati. [Diesel]: Sensore livello olio, Connettore collegamento dati, Centralina comando cambio (DDE3.0).
• Fuse ATO 5A31: Interruttore regolazione specchietti, Centralina indicatore foratura pneumatici (RPA) (trazione integrale con DDS), Centralina sistema controllo pressione pneumatici (senza trazione integrale con DDS).
• Fuse ATO 5A32: [Senza luci allo Xenon]: Centralina centro comando luci. [Luci allo Xenon]: Centralina centro comando luci, Centralina per fari adattivi (Cabrio).
• Fuse ATO 5A33: [Senza trazione integrale]: Centro interruttori, Sensore angolo di sterzata (con DSC), Unità ABS/DSC. [Trazione integrale]: Centro interruttori.
• Fuse ATO 5A34: Centralina quadro strumenti, Comando pompa carburante (EKPS) [solo MS45].
• Fuse MAXI 50A35: [Trazione integrale]: Unità ABS/DSC. [Cabrio]: Relè azionamento capote.
• Fuse MAXI 50A36: Relè pompa aria secondaria.
• Fuse MAXI 50A37: Ventola elettrica.
• Fuse ATO 10A38: Relè fendinebbia.
• Fuse ATO 10A39: Siemens: Inserimento vocale, Interfaccia base telefono, Eject box. / Motorola: Inserimento vocale, Compensatore, Elettronica ricetrasmittente/di ricarica, Interfaccia / Centralina Telematica: Inserimento vocale.
• Fuse ATO 5A39: Elettronica ricetrasmittente/di ricarica: Nokia: Compensatore, Interfaccia base telefono, Inserimento vocale. Predisposizione telefono: Elettronica ricetrasmittente/di ricarica, Compensatore. JBIT: Interfaccia base telefono.
• Fuse ATO 5A40: [Senza trazione integrale]: Sensore angolo di sterzata, DSC, Spia indicatore marcia (solo USA). [Trazione integrale]: Sensore angolo di sterzata, DSC.
• Fuse ATO 30A41: Centralina monitor di bordo, Amplificatore, Centralina radio, Caricatore CD, Subwoofer, Computer di navigazione, Centralina modulo video, Centro interruttori.
• Fuse ATO 30A42: Centro interruttori.
• Fuse ATO 5A43: Centralina quadro strumenti, Connettore collegamento dati (solo USA).
• Fuse ATO 20A44: Presa rimorchio.
• Fuse ATO 20A45: Touring: Centralina tergi/lavalunotto posteriore.
• Fuse ATO 20A46: Centralina capote convertibile, Centralina modulo tettuccio apribile, Relè capote 1.
• Fuse ATO 20A47: Accendisigari anteriore, Vano portaoggetti sinistro (eccetto Touring), Vano portaoggetti destro (eccetto Touring), Presa 12 V.
• Fuse ATO 30A48: Centralina modulo generale.
• Fuse ATO 5A49: Centralina modulo generale, Amplificatore antenna AM/FM (con chiusura centralizzata telecomandata).
• Fuse ATO 40A50: Interruttore soffiante (con comando riscaldamento), Stadio finale soffiante (senza comando riscaldamento).
• Fuse ATO 30A51: Modulo lavafari.
• Fuse ATO 30A52: Centralina modulo generale.
• Fuse ATO 30A53: Unità ABS/ASC.
• Fuse ATO 15A54: Relè pompa carburante 1.
• Fuse ATO 25A54: DDE4.0: Relè pompa carburante 1.
• Fuse ATO 20A54: DDE5.0: Relè pompa carburante 1. MS45: Comando pompa carburante (EKPS).
• Fuse ATO 15A55: Relè clacson.
• Fuse ATO 30A56: Unità ABS/ASC.
• Fuse ATO 5A57: Centralina ripiegamento specchietti esterni, Specchietto esterno lato guida con memoria, Specchietto esterno lato passeggero con memoria, Centralina memoria specchietti lato guida (Coupe, Cabrio), Centralina memoria specchietti lato passeggero anteriore (Coupe, Cabrio), Motore alzacristalli porta conducente con funzione antischiacciamento (Compact, Cabrio con SPMFT), Motore alzacristalli porta passeggero con funzione antischiacciamento (Compact, Cabrio con SPMFT).
• Fuse ATO 7.5A58: Touring: Relè azionamento lunotto posteriore. (Coupe, Cabrio): Centralina per fari adattivi.
• Fuse ATO 30A59: Relè tergicristallo.
• Fuse ATO 25A60: Centralina modulo generale.
• Fuse ATO 30A61: Unità ABS/DSC.
• Fuse ATO 7.5A62: Valvole acqua.
• Fuse ATO 7.5A63: Relè compressore climatizzatore.
• Fuse ATO 20A64: Centralina riscaldamento ausiliario a vettura ferma.
• Fuse ATO 5A64: DDE5: Centralina comando cambio.
• Fuse ATO 30A65: Interruttore regolazione sedile conducente, Interruttore supporto lombare conducente (cabrio).
• Fuse ATO 5A66: MS43 con SMG: Interruttore di accensione.
• Fuse ATO 5A67: Centralina immobilizzatore elettronico, Specchietto retrovisore interno elettrocromico, Centralina protezione interna I, Centralina protezione interna II (cabrio), Monitoraggio inclinazione, Sirena per sistema antifurto.
• Fuse ATO 30A68: Relè sbrinatore lunotto posteriore.
• Fuse ATO 5A69: Centralina sistema controllo pressione pneumatici.
• Fuse ATO 30A70: Con SMF (Berlina, Touring): Interruttore regolazione sedile, sedile passeggero anteriore senza SMF (Berlina, Touring): Interruttore supporto lombare passeggero. [Compact, Coupe]: Centralina memoria sedile passeggero anteriore.

Per individuare il fusibile del terzo stop, è consigliabile ricercare nel manuale del veicolo una sezione dedicata all'illuminazione esterna o ai freni. Spesso, il terzo stop è collegato a circuiti che controllano anche altre luci di segnalazione, o potrebbe avere un fusibile dedicato. Dato che l'interruttore delle luci freno (Fuse ATO 5A9) è responsabile del segnale di frenata che attiva anche il terzo stop, un problema a questo fusibile potrebbe teoricamente influire anche sul terzo stop, anche se in genere il fusibile si riferisce più al segnale di input.

È più probabile che il terzo stop sia alimentato tramite il "Modulo Generale" (GM - General Module), un'unità di controllo che gestisce diverse funzioni elettriche dell'auto, inclusa l'illuminazione. I fusibili che alimentano il Modulo Generale sono ad esempio il Fuse ATO 5A49 e il Fuse ATO 30A48 e il Fuse ATO 25A60. Sebbene questi alimentino il modulo stesso, un loro malfunzionamento potrebbe causare problemi a tutti i componenti ad esso collegati, incluso il terzo stop.

Un'altra considerazione importante è la possibilità che il terzo stop sia gestito da un circuito specifico o da un fusibile condiviso con altre luci posteriori. Spesso, i fusibili associati all'illuminazione esterna sono raggruppati. La tabella fornita non indica esplicitamente un fusibile "terzo stop" o "luci freno ausiliarie". In questi casi, un approccio comune è quello di controllare tutti i fusibili relativi alle luci posteriori o all'illuminazione in generale. L'ispezione visiva dei fusibili, cercando filamenti rotti, è il primo passo. Per una maggiore precisione, è consigliabile utilizzare un tester per fusibili o un multimetro per verificare la continuità di ciascun fusibile sospetto.

Problemi Comuni e Soluzioni Alternative

Se la verifica dei fusibili non risolve il problema e il cablaggio risulta integro, la causa più probabile è effettivamente un guasto al modulo LED stesso. I LED, sebbene duraturi, possono fallire a causa di sbalzi di tensione, infiltrazioni d'acqua o semplicemente per vecchiaia.

Data la spesa per un ricambio nuovo, molti proprietari cercano soluzioni alternative. A volte, è possibile trovare moduli usati in buone condizioni presso sfasciacarrozze o ricambisti specializzati in componenti usati, a un costo inferiore rispetto al nuovo. Un'altra opzione potrebbe essere la riparazione del modulo LED esistente, se si hanno le competenze e gli strumenti adeguati per intervenire sui circuiti elettronici. Questa operazione, tuttavia, richiede precisione e non è sempre fattibile, soprattutto se i LED sono integrati in modo complesso o se il danno è esteso.

È fondamentale sottolineare che l'utilizzo di componenti non originali può a volte presentare problemi di compatibilità o di qualità. Sebbene più economici, è consigliabile assicurarsi che il ricambio sia di buona fattura per evitare futuri malfunzionamenti.

Manutenzione Preventiva e Consigli

Per prevenire problemi al terzo stop e ad altri componenti elettrici, è buona pratica effettuare controlli regolari:

• Verifica periodica delle luci: Controllare regolarmente il funzionamento di tutte le luci dell'auto, inclusi gli stop, le frecce e le luci di posizione.
• Ispezione visiva dei cablaggi: Controllare visivamente i cavi elettrici esposti per individuare segni di usura, corrosione o danni.
• Protezione dall'umidità: Assicurarsi che le guarnizioni siano integre per prevenire infiltrazioni d'acqua che possono danneggiare i componenti elettrici.
• Utilizzo di fusibili corretti: Sostituire sempre i fusibili bruciati con fusibili dello stesso amperaggio. L'utilizzo di fusibili di amperaggio superiore può causare danni gravi all'impianto elettrico.

Affrontare un problema come quello del terzo stop a LED sulla BMW E46 richiede pazienza e un approccio sistematico. Partendo dai controlli più semplici ed economici, come la verifica dei fusibili e del cablaggio, si può spesso risolvere il problema senza ricorrere a costose sostituzioni. Solo dopo aver escluso tutte le altre possibilità, si dovrebbe considerare l'acquisto di un nuovo modulo LED.
