Il Mistero del Fusibile della Ventola del Radiatore della Peugeot 206: Un'Indagine Approfondita

Il malfunzionamento della ventola del radiatore della Peugeot 206, in particolare il problema ricorrente del fusibile da 20A che salta con l'aria condizionata accesa, può trasformarsi in un vero e proprio enigma per proprietari e meccanici. La complessità del sistema di raffreddamento e dell'impianto elettrico, unita a possibili danni non immediatamente evidenti, rende la diagnosi una sfida. Questo articolo si propone di esplorare a fondo le cause potenziali di questo problema, analizzando le diverse componenti coinvolte e suggerendo metodologie di verifica, basandosi sulle informazioni fornite e su una comprensione approfondita dei sistemi automobilistici.

L'Incidente Iniziale e le Sostituzioni Effettuate: Un Punto di Partenza Cruciale

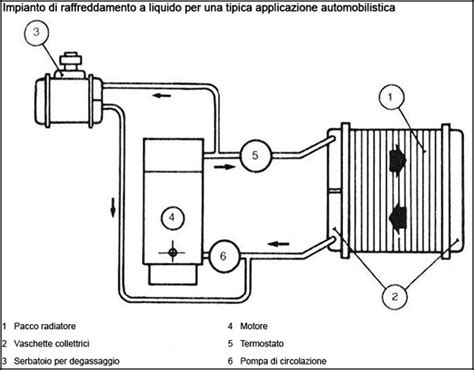

La storia di questo specifico problema inizia con un piccolo incidente che, seppur apparentemente non grave, ha avuto ripercussioni significative sul sistema di raffreddamento. Uno scooter è finito sotto il muso della Peugeot 206, causando una leggera piegatura di un bordo del radiatore. Nonostante il radiatorista abbia confermato l'assenza di perdite e la funzionalità del radiatore, questo evento ha probabilmente innescato una serie di problemi elettrici o meccanici sottostanti.

È importante notare le componenti che sono già state sostituite nel tentativo di risolvere il problema:

• Ventola radiatore: La sostituzione della ventola stessa indica che si è voluto escludere un suo malfunzionamento meccanico o elettrico intrinseco.
• Resistenza prima velocità: Questo componente è fondamentale per regolare la velocità della ventola. La sua sostituzione suggerisce che si sospettava un problema nella gestione delle diverse velocità.
• Valvola termostatica: Essenziale per il controllo della temperatura del motore, la sua sostituzione mira a escludere un malfunzionamento nella regolazione del flusso del liquido refrigerante.
• Sensore temperatura: Questo sensore fornisce informazioni cruciali alla centralina riguardo la temperatura del motore. La sua sostituzione è un passo logico per escludere letture errate.

Nonostante questi interventi, il problema persiste, evidenziando la necessità di un'analisi più dettagliata e di un approccio sistematico.

L'Intervento dell'Elettrauto e l'Ipotesi della Centralina: Un Passo Avanti nella Diagnosi

Un elettrauto di Montecatini ha intrapreso un'indagine che ha fornito indizi preziosi. Staccando i fili del sensore di temperatura, è stato osservato che la ventola si attivava alla corretta temperatura di 92 gradi Celsius. Questo suggerisce che il sensore di temperatura, o almeno il suo cablaggio primario, potrebbe non essere la causa diretta del problema di sovraccarico, ma piuttosto un elemento che, in condizioni normali, maschera il vero difetto.

L'elettrauto ha inoltre notato che, con il clima acceso, la ventola entrava subito in funzione alla seconda velocità, generando un assorbimento elettrico eccessivo che portava al salto del fusibile da 20A. Questa osservazione è fondamentale perché collega direttamente il funzionamento del climatizzatore al sovraccarico della ventola. L'ipotesi avanzata dall'elettrauto, dopo aver controllato i cablaggi, è che il problema risieda nella centralina del vano motore che gestisce i fusibili e i relè delle ventole. Egli ritiene che i relè interni a questa scatola, responsabili della commutazione tra le diverse velocità della ventola, siano difettosi, causando un assorbimento troppo elevato e, di conseguenza, il bruciarsi del fusibile. La sostituzione di questa scatola, che ha un costo di 113 euro, è stata proposta come soluzione.

Analisi Critica dell'Ipotesi della Centralina e Indagini Ulteriori

L'ipotesi della centralina dei fusibili è plausibile, dato il suo ruolo nella gestione delle velocità della ventola tramite relè. Tuttavia, prima di procedere con una spesa non indifferente, è prudente esplorare altre possibilità e condurre verifiche più approfondite.

Il numero di telaio fornito (VF32KRHY42700752) è un dato essenziale per consultare schemi elettrici specifici del modello e anno di produzione, permettendo di tracciare con precisione il percorso dei cablaggi.

La verifica del "frontale" (probabilmente il gruppo ottico o la struttura portante anteriore) ha rivelato la presenza di due relè che comandano la "piccola" (prima) e "alta" (seconda) velocità della ventola. Il fatto che i cavi da questi relè vadano direttamente alla scatola portafusibili nel vano motore, senza interruzioni evidenti in spinotti intermedi, è un altro elemento importante.

La Possibilità di un Cablaggio Danneggiato: Un Filo da Seguire

Il dubbio che un cavo possa essersi lacerato o rotto lungo questo cablaggio è assolutamente legittimo, specialmente dopo un impatto, anche lieve. I danni ai cablaggi non sono sempre visibili esternamente; un'abrasione interna o una rottura parziale possono causare resistenze anomale o cortocircuiti intermittenti.

Come controllare i cavi uno per uno:

Questa operazione, sebbene laboriosa, è la più diretta per escludere danni al cablaggio. Richiede pazienza e metodo:

1. Ispezione visiva approfondita: Seguire ogni singolo cavo che parte dai relè della ventola fino alla scatola fusibili, cercando segni di schiacciamento, abrasione, tagli o bruciature. Prestare particolare attenzione ai punti in cui i cavi passano attraverso fori nella carrozzeria o sono fissati con fascette, poiché questi sono punti critici per lo sfregamento.

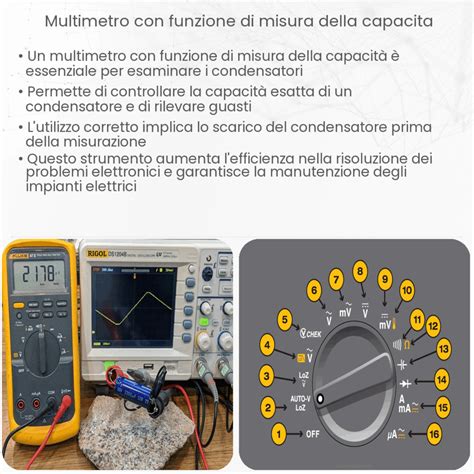

2. Test di continuità: Utilizzando un multimetro impostato sulla funzione di continuità (quella che emette un suono quando i due puntali sono collegati), si può verificare l'integrità di ciascun cavo.
   • Scollegare entrambe le estremità del cavo che si vuole testare.
   • Posizionare un puntale del multimetro su un'estremità del cavo e l'altro puntale sull'altra estremità.
   • Se il multimetro emette un suono continuo, il cavo è integro. Se non emette alcun suono o emette un suono intermittente, c'è un'interruzione o un'alta resistenza, indicando un problema.
3. Test di isolamento (o resistenza di isolamento): Questo test verifica che il cavo non sia a massa con la carrozzeria o con altri cavi.
   • Con il cavo scollegato da un'estremità, posizionare un puntale del multimetro sul conduttore del cavo e l'altro puntale sulla carrozzeria del veicolo (o su un altro cavo, a seconda di cosa si vuole verificare).
   • Impostare il multimetro sulla misurazione della resistenza (in Ohm o MegaOhm).
   • Un valore di resistenza molto alto (idealmente infinito) indica un buon isolamento. Un valore basso indica una perdita di isolamento (un cortocircuito a massa).

L'idea di controllare i cavi "uno per uno" è la procedura corretta, anche se richiede tempo.

Il Ruolo del Compressore del Climatizzatore: Una Connessione Possibile?

La domanda sollevata riguardo al possibile collegamento tra il compressore del climatizzatore e il fusibile da 20A della ventola è molto pertinente. Il climatizzatore e il sistema di raffreddamento del motore sono strettamente interconnessi, soprattutto per quanto riguarda la gestione della ventola del radiatore.

È possibile che il compressore dell'A/C faccia saltare il fusibile da 20A della ventola?

Sì, è assolutamente possibile. Il motivo principale risiede nel fatto che, quando il climatizzatore è acceso, la ventola del radiatore viene spesso attivata, anche quando la temperatura del motore non lo richiederebbe in condizioni normali. Questo per favorire il raffreddamento del condensatore dell'aria condizionata, che si trova davanti al radiatore del motore e genera calore durante il suo funzionamento.

Come può il compressore causare il salto del fusibile?

1. Carico elettrico aggiuntivo: Il compressore stesso è un componente elettromeccanico che assorbe una notevole quantità di corrente quando è in funzione. Se questo carico aggiuntivo, sommato a quello della ventola che entra in funzione contemporaneamente, supera la capacità del fusibile da 20A, questo salterà.
2. Massa del compressore: Se vi è una perdita di isolamento nei cablaggi del compressore, o se le spazzole (se presenti e usurate) causano un contatto irregolare, potrebbe verificarsi un cortocircuito a massa. Questo cortocircuito creerebbe un percorso di bassa resistenza verso terra, assorbendo una corrente elevatissima che farebbe immediatamente saltare il fusibile corrispondente, anche se questo fusibile è designato per la ventola.
3. Interconnessione dei circuiti: È comune che i circuiti del climatizzatore e della ventola del radiatore condividano componenti o siano gestiti dalla stessa centralina o da relè interconnessi. Un problema in uno dei circuiti può influenzare l'altro.

Sono collegati i due? O il compressore ha un fusibile proprio?

Sì, sono collegati, e il compressore ha solitamente un suo circuito protetto da fusibili e relè dedicati, oltre a poter influenzare il circuito della ventola.

• Fusibile del compressore: Il compressore dell'A/C ha tipicamente un suo fusibile (spesso di amperaggio superiore a quello della ventola) e un suo relè di comando. La loro posizione si trova solitamente nella scatola fusibili nel vano motore.
• Interdipendenza con la ventola: Come accennato, il sistema di gestione della ventola è spesso programmato per attivarsi quando l'A/C è acceso, per raffreddare il condensatore. Questo significa che il comando di attivazione della ventola può provenire dalla centralina del climatizzatore o essere influenzato da essa.

Verifiche specifiche relative al compressore e al suo circuito:

1. Verificare il fusibile e il relè dedicati al compressore dell'A/C: Controllare se questi sono integri e funzionanti.
2. Isolare il circuito del compressore: Se possibile, scollegare temporaneamente l'alimentazione del compressore (staccando il suo relè o fusibile principale) e provare ad accendere l'aria condizionata. Se il fusibile della ventola non salta più, questo indica fortemente che il problema è legato al compressore o al suo circuito.
3. Controllare il cablaggio del compressore: Similmente ai cavi della ventola, ispezionare visivamente e testare la continuità e l'isolamento dei cavi che alimentano il compressore. Prestare particolare attenzione al punto di connessione del compressore stesso, dove i fili sono più esposti a vibrazioni e stress meccanici.
4. Verificare l'innesto magnetico del compressore: La frizione magnetica che aziona il compressore può usurarsi o avere problemi elettrici. Un suo malfunzionamento potrebbe causare un assorbimento anomalo.

Approfondimento sui Relè della Ventola e la loro Funzione

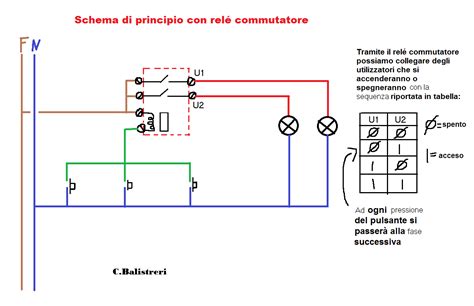

I relè sono interruttori elettromagnetici che utilizzano una piccola corrente per controllare una corrente maggiore. Nel caso della ventola del radiatore, i due relè (uno per la bassa velocità e uno per l'alta velocità) sono cruciali per la sua corretta funzionalità.

• Relè di Bassa Velocità: Spesso controlla la ventola tramite una resistenza aggiuntiva (la "resistenza prima velocità" già sostituita) che limita la corrente e quindi la velocità di rotazione. Quando questo relè è attivo, la ventola gira più lentamente.
• Relè di Alta Velocità: Collega la ventola direttamente alla batteria (o a un punto di alimentazione ad alta corrente) bypassando la resistenza. Questo permette alla ventola di girare alla massima velocità.

Possibili malfunzionamenti dei relè:

1. Contatti bruciati o ossidati: Con il tempo e l'uso, i contatti interni dei relè possono bruciarsi o ossidarsi, aumentando la resistenza del circuito e causando un assorbimento anomalo o un funzionamento intermittente.
2. Bobina difettosa: La bobina elettromagnetica all'interno del relè potrebbe essere danneggiata, impedendo al relè di attivarsi o disattivarsi correttamente.
3. Incollamento dei contatti: In rari casi, i contatti di un relè potrebbero rimanere incollati, mantenendo la ventola sempre attiva alla velocità corrispondente, anche quando non dovrebbe esserlo.

Testare i relè:

• Scambio: Se i relè sono identici e accessibili, è possibile provare a scambiarli di posizione per vedere se il problema si sposta. Ad esempio, se il relè della ventola è identico a quello del clacson, scambiarli può dare un'indicazione.
• Alimentazione diretta: Con cautela, è possibile alimentare direttamente la bobina del relè con una tensione di 12V (utilizzando ad esempio una batteria esterna o un altro cavo dell'auto) e verificare se i contatti di potenza si chiudono. È fondamentale conoscere lo schema dei pin del relè prima di tentare questa operazione.
• Misurazione della resistenza della bobina: Un multimetro può misurare la resistenza della bobina del relè. Un valore molto diverso da quello specificato dal produttore (se disponibile) indica un problema.

La Centralina Motore (ECU) e il suo Ruolo Indiretto

Sebbene l'elettrauto abbia puntato il dito sulla scatola fusibili/relè, è importante considerare che la centralina motore (ECU - Engine Control Unit) è il "cervello" dell'auto e gestisce molti aspetti del funzionamento, inclusa la strategia di attivazione della ventola del radiatore.

• Logica di attivazione: La ECU interpreta i dati provenienti da vari sensori (temperatura motore, carico motore, temperatura aria, stato del climatizzatore) per decidere quando e a quale velocità attivare la ventola.
• Comando dei relè: La ECU invia segnali elettrici ai relè della ventola per attivarli o disattivarli.
• Modalità di emergenza: In caso di guasto di un sensore, la ECU potrebbe entrare in una modalità di emergenza, attivando la ventola a velocità massima per prevenire il surriscaldamento del motore. Questo potrebbe spiegare perché, in alcune condizioni, la ventola parte subito ad alta velocità.

Possibilità di un problema alla ECU:

Sebbene meno probabile di un problema al cablaggio o ai relè, un malfunzionamento interno alla ECU che le faccia inviare comandi errati ai relè della ventola non può essere escluso categoricamente. Tuttavia, questo tipo di guasto è solitamente più complesso da diagnosticare e spesso si manifesta con altri sintomi (spie di avaria motore, funzionamento irregolare del motore, ecc.).

Prima di considerare la sostituzione della ECU, è essenziale aver escluso tutte le altre cause più comuni e più economiche.

La Piegatura del Radiatore: Un Danno Sottovalutato?

Anche se il radiatorista ha dichiarato che il radiatore è integro e non perde, la piegatura su un bordo merita un'ulteriore riflessione.

• Danneggiamento delle alette: Anche se non ci sono perdite, le alette del radiatore potrebbero essere state piegate o danneggiate nell'impatto. Alette piegate riducono l'efficienza dello scambio termico, costringendo la ventola a lavorare di più e più a lungo per mantenere la temperatura corretta.
• Danneggiamento del supporto o delle connessioni: L'impatto potrebbe aver leggermente danneggiato i supporti del radiatore o le sue connessioni al telaio, causando vibrazioni anomale che potrebbero stressare i componenti elettrici vicini o i cablaggi.
• Vicinanza ai componenti elettrici: La vicinanza del radiatore danneggiato ai cablaggi o ai relè della ventola potrebbe aver causato, durante l'impatto, una leggera deformazione o un allentamento di connessioni che ora si manifestano con problemi intermittenti.

Metodologia di Diagnosi Suggerita: Un Percorso Logico

Data la complessità e le diverse ipotesi, ecco un percorso di diagnosi strutturato, partendo dalle verifiche più semplici e meno costose:

1. Verifica dei fusibili: Controllare attentamente il fusibile da 20A della ventola radiatore e, se presente, il fusibile del compressore A/C. Sostituirli con fusibili nuovi della stessa amperaggio, anche se sembrano integri.
2. Ispezione visiva dei cablaggi: Come già discusso, effettuare un'ispezione meticolosa di tutti i cavi che collegano i relè della ventola alla scatola fusibili e, se possibile, anche i cavi del compressore A/C. Cercare segni di danni.
3. Test di continuità e isolamento dei cablaggi: Utilizzare un multimetro per testare l'integrità e l'isolamento dei cavi critici.
4. Test dei relè della ventola: Provare a scambiare i relè (se possibile) o a testarli singolarmente (con cautela e conoscenza dello schema).
5. Isolamento del circuito A/C: Scollegare temporaneamente l'alimentazione del compressore A/C e verificare se il problema del fusibile della ventola persiste quando si accende il climatizzatore. Questo è un test cruciale per determinare se il problema origina dal sistema A/C.
6. Verifica del sensore di temperatura e della sua connessione: Anche se sostituito, ricontrollare la corretta installazione e la connessione elettrica del nuovo sensore.
7. Controllo della resistenza della ventola: Verificare che la resistenza della prima velocità non sia in corto circuito o danneggiata.
8. Verifica del funzionamento del compressore A/C: Ascoltare se il compressore si innesta e si disinnesta correttamente, senza rumori anomali. Verificare che la ventola del radiatore si attivi quando l'A/C è acceso.
9. Controllo della scatola fusibili/relè: Se tutte le altre verifiche non danno esito positivo, si può procedere con il controllo della scatola fusibili/relè. Se possibile, testare la continuità dei circuiti interni alla scatola o, come ultima risorsa, considerare la sua sostituzione.
10. Riconsiderare il radiatore: Verificare che la piegatura del radiatore non stia causando un eccessivo stress meccanico o un surriscaldamento localizzato che porta la ventola a lavorare in modo anomalo.

Affrontare questo problema richiede pazienza, metodo e un'analisi sistematica. Partendo dalle cause più semplici e progredendo verso quelle più complesse, è possibile identificare e risolvere il mistero del fusibile della ventola della Peugeot 206, ripristinando la piena funzionalità del sistema di raffreddamento e del climatizzatore.
