Fusibili del Bagagliaio della Dacia Duster: Guida Completa e Dettagliata

La Dacia Duster, un crossover che ha fatto il suo ingresso nel mercato europeo fin dal 2009 e continua la sua evoluzione fino ad oggi, inclusa la Duster 2025, è un veicolo che nel corso degli anni ha subito significativi restyling. Questi aggiornamenti non hanno interessato solo l'estetica e le prestazioni, ma anche la complessa architettura elettrica, inclusa la disposizione e la funzione dei fusibili. Comprendere la configurazione delle scatole dei fusibili e dei relè è fondamentale per la manutenzione e la risoluzione dei problemi, specialmente quando si tratta di componenti specifici come quelli relativi al bagagliaio o ad altre funzionalità accessorie.

Questo articolo si propone di fornire una descrizione dettagliata delle scatole dei fusibili e dei relè per le principali versioni della Dacia Duster, coprendo sia le configurazioni pre-restyling che quelle post-restyling, con un focus particolare sulle informazioni pertinenti al bagagliaio e agli accessori correlati. È importante notare che gli schemi della scatola fusibili della Dacia Duster cambiano negli anni, pertanto, è essenziale scegliere l'anno corretto del proprio veicolo per una corrispondenza accurata. In caso di discrepanze, è sempre consigliabile richiedere lo schema specifico per la propria auto.

Evoluzione delle Scatole dei Fusibili nella Dacia Duster

La Dacia Duster è stata introdotta per la prima volta sul mercato europeo tra il 2009 e il 2010. Da allora, la produzione è proseguita ininterrottamente fino al 2024, includendo modelli successivi come la Duster 2025. Durante questo lungo periodo, il veicolo è stato sottoposto a diversi restyling, che hanno comportato modifiche significative ai sistemi elettrici. Di conseguenza, le scatole dei fusibili e dei relè hanno subito delle riorganizzazioni, con nuove assegnazioni e talvolta l'introduzione di nuovi circuiti per supportare funzionalità aggiuntive.

È fondamentale distinguere tra le versioni pre-restyling e quelle post-restyling per individuare correttamente la posizione e la funzione dei fusibili. Anche all'interno di una stessa generazione, piccole variazioni possono verificarsi a seconda del livello di allestimento e delle opzioni installate.

Scatole dei Fusibili: Disposizioni Generali

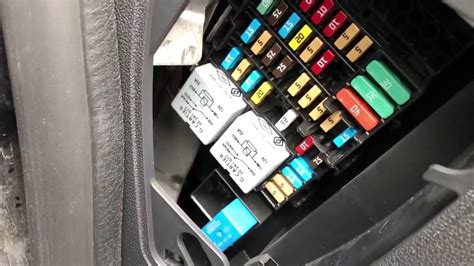

Generalmente, nella Dacia Duster, le scatole dei fusibili sono distribuite in diverse posizioni strategiche all'interno del veicolo per proteggere i vari circuiti. Le due posizioni principali sono solitamente:

• Vano motore: Questa scatola contiene fusibili di amperaggio più elevato, spesso dedicati a circuiti principali o a componenti che richiedono una maggiore protezione, come il sistema di alimentazione, l'ABS, l'unità di controllo motore (ECU) e altri sistemi fondamentali.
• Abitacolo (sotto il cruscotto o dietro il vano portaoggetti): Questa scatola ospita fusibili per circuiti interni, accessori e sistemi meno critici, ma comunque essenziali per il comfort e la funzionalità del veicolo, come l'illuminazione interna, l'autoradio, gli alzacristalli elettrici e le prese di alimentazione.

Per quanto riguarda specificamente i fusibili del bagagliaio, questi possono essere allocati in una delle due scatole principali o, in alcuni casi, esistere fusibili dedicati a prese di corrente o accessori specifici situati nel vano bagagli.

Fusibili e Relè delle Versioni Pre-Restyling e Restyling (Descrizione Generale)

Anche se le informazioni dettagliate sui fusibili e relè specifici per le versioni pre e post-restyling sono cruciali per una corretta diagnosi, è possibile fornire una panoramica delle tipologie di componenti protetti da questi dispositivi.

Relè Comuni:

• K7 - Relè fendinebbia: Questo relè è responsabile dell'attivazione e disattivazione dei fendinebbia. Se i fendinebbia non funzionano, oltre a controllare il fusibile, è opportuno verificare anche il funzionamento di questo relè.

Fusibili Comuni (con identificazione generica):

• Ef110A Fendinebbia: Questo fusibile protegge il circuito dei fendinebbia. In caso di malfunzionamento, "Vedi problemi con il fusibile dei fendinebbia…" è un'indicazione comune che suggerisce di controllare questa componente.
• Ef2Unità di controllo delle apparecchiature elettriche da 7,5 A: Un fusibile dedicato alla protezione dell'unità di controllo che gestisce diverse apparecchiature elettriche del veicolo.
• Ef330A Sbrinatore lunotto posteriore, sbrinatori specchietti retrovisori esterni: Un fusibile di amperaggio più elevato che protegge i circuiti degli sbrinatori, componenti essenziali per la visibilità in condizioni climatiche avverse.
• Ef4Unità di controllo elettronico della stabilità 25A: Fondamentale per la sicurezza, questo fusibile protegge l'unità di controllo dell'ESP (Electronic Stability Program).
• Ef5Circuiti fusibile 60A P11, P24-P27, P34, P39, P41: Questo è un fusibile di protezione generale per diversi circuiti, indicati con codici specifici (P11, P24-P27, P34, P39, P41), che potrebbero variare a seconda del modello e dell'anno.
• Ef6Interruttore di accensione 60A, circuiti fusibili P28: Un fusibile di alta corrente che protegge l'interruttore di accensione e altri circuiti ad esso collegati, come il P28.

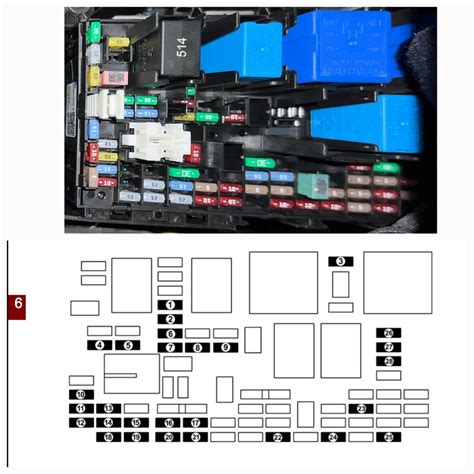

Scatola Fusibili della Duster 2025: Dettaglio e Rilevanza per il Bagagliaio

La Duster 2025 presenta una scatola fusibili con una nomenclatura specifica e una disposizione ben definita, principalmente del tipo MICRO2. Questa sezione si concentra su alcuni dei fusibili più rilevanti, prestando particolare attenzione a quelli che possono influenzare le funzionalità del bagagliaio o i relativi accessori.

Pannello Fusibili Vano Motore (Duster 2025 - Esempio):

| Tipo | N. | Descrizione || :------- | :- | :-------------------------------------------------------------------------- || Fuse MICRO2 | 3 | Rimorchio |

Il fusibile del "Rimorchio" (N. 3, Fuse MICRO2) è particolarmente rilevante per chi utilizza un gancio di traino. Se le luci del rimorchio o altri sistemi elettrici collegati al traino non funzionano, questo fusibile è uno dei primi da controllare. Sebbene non sia direttamente nel bagagliaio, è strettamente legato alla capacità di utilizzo dello spazio posteriore per il trasporto.

Pannello Fusibili Abitacolo (Duster 2025 - Esempio):

| Tipo | N. | Descrizione | Amperaggio || :------- | :- | :-------------------------------------------------------------------------- | :--------- || Fuse MICRO2 | 9 | Specchietti esterni riscaldati | 10A || Fuse MICRO2 | 10 | Sedili anteriori riscaldati conducente e passeggero | 30A || Fuse MICRO2 | 14 | Luci dei freni senza MCB | 10A || Fuse MICRO2 | 18 | Tergicristalli posteriori e fendinebbia posteriori | 15A || Fuse MICRO2 | 19 | Luci di emergenza senza MCB | 15A || Fuse MICRO2 | 20 | Autoradio | 20A || Fuse MICRO2 | 21 | Sbrinamento lunotto posteriore | 30A || Fuse MICRO2 | 22 | 4x4 manuale, UCE climatizzatore radio, Gateway specchietto retrovisore interno, cintura di sicurezza, parabrezza riscaldato | 10A || Fuse MICRO2 | 23 | Presa 12 V, accendisigari | || Fuse MICRO2 | 24 | Volante riscaldato | || Fuse MICRO2 | 26 | Interruttore pompa liquido lavacristallo | || Fuse MICRO2 | 28 | USB | 20A || Fuse MICRO2 | 38 | Presa accessori bagagliaio, attacco | 15A || Fuse MICRO2 | 39 | Luci di emergenza con MCB | || Fuse MICRO2 | 47 | Pulsante parcheggio assistito | 5A || Fuse MICRO2 | 50 | A seconda del veicolo, sedili riscaldati | 10A || Fuse MICRO2 | 51 | Luci dei freni con MCB | || Fuse MICRO2 | 52 | Alzacristalli impulsionali lato passeggero anteriore | 25A || Fuse MICRO2 | 53 | USB | 15A || Fuse MICRO2 | 54 | Comando retrovisori | 5A || Fuse MICRO2 | 62 | Alzacristalli impulsionali sedile posteriore destro | 25A || Fuse MICRO2 | 63 | Alzacristalli a impulsi | 25A || Fuse MICRO2 | 64 | Alzacristalli impulsionali sedile posteriore sinistro | 25A || Fuse MICRO2 | 65 | Suono di benvenuto esterno e interno | 10A || Fuse MICRO2 | 68 | Plafoniera | 10A || Fuse MICRO2 | 70 | Pre-equipaggiamento per accessori | 10A || Fuse MICRO2 | 72 | Pre-equipaggiamento per accessori | 10A |

Analizzando la tabella della Duster 2025, si evidenziano diversi fusibili di interesse per il bagagliaio e le funzionalità correlate:

• N. 18 (Fuse MICRO2 15A) Tergicristalli posteriori e fendinebbia posteriori: Questo fusibile è cruciale per la visibilità posteriore e la sicurezza. Se il tergicristallo posteriore o il fendinebbia posteriore smettono di funzionare, è uno dei primi elementi da controllare. Entrambi sono componenti fisicamente presenti nella parte posteriore del veicolo, spesso integrati o vicini al bagagliaio.
• N. 21 (Fuse MICRO2 30A) Sbrinamento lunotto posteriore: Un fusibile di alto amperaggio che protegge il circuito di sbrinamento del lunotto, essenziale per mantenere la visibilità attraverso il vetro posteriore in condizioni di freddo o umidità. Il lunotto posteriore è la parte superiore del portellone del bagagliaio.
• N. 23 (Fuse MICRO2) Presa 12 V, accendisigari: Questo fusibile protegge la presa di corrente da 12 V, che in molti veicoli, inclusa la Dacia Duster, è presente anche nel bagagliaio per alimentare accessori come frigoriferi portatili o compressori d'aria. In caso di malfunzionamento della presa, "Vedi problemi con il fusibile dell'accendisigari…" è un suggerimento utile per la diagnosi.
• N. 38 (Fuse MICRO2 15A) Presa accessori bagagliaio, attacco: Questo è un fusibile specifico e diretto per la presa accessori situata nel bagagliaio. La sua presenza indica un circuito dedicato a questa funzionalità, permettendo l'utilizzo di dispositivi elettronici o accessori specifici nel vano bagagli. Se la presa nel bagagliaio non eroga corrente, questo è il fusibile da ispezionare.
• N. 68 (Fuse MICRO2 10A) Plafoniera: Sebbene non esclusivamente legata al bagagliaio, la plafoniera interna spesso include l'illuminazione del vano bagagli. Se la luce del bagagliaio non si accende, oltre alla lampadina stessa, è consigliabile verificare anche questo fusibile.

Importanza della Corrispondenza Anno Modello e Allestimento

Come precedentemente menzionato, gli schemi della scatola fusibili della Dacia Duster cambiano negli anni. È di vitale importanza selezionare l'anno corretto del proprio veicolo quando si cerca uno schema specifico. Utilizzare uno schema non corrispondente all'anno di produzione o al modello esatto della propria Duster può portare a diagnosi errate e tentativi di riparazione inefficaci. In molti casi, le differenze possono essere sottili ma significative, influenzando la posizione e l'amperaggio dei fusibili.

Se lo schema generico o le informazioni reperite non corrispondono alla propria auto, il consiglio è di richiedere il proprio schema specifico. I concessionari ufficiali Dacia o i manuali d'uso specifici per il proprio VIN (Vehicle Identification Number) sono le fonti più affidabili per ottenere informazioni accurate.

Diagnosi dei Problemi con i Fusibili del Bagagliaio

Quando si verifica un problema con un componente elettrico legato al bagagliaio, come una presa di corrente non funzionante, una luce spenta o un tergicristallo posteriore inattivo, la prima cosa da fare è controllare il fusibile corrispondente.

1. Identificare il fusibile: Utilizzare lo schema dei fusibili specifico per l'anno e il modello della propria Dacia Duster per individuare il fusibile corretto. Ad esempio, per la Duster 2025, per la presa accessori del bagagliaio, si cercherà il fusibile N. 38.
2. Localizzare la scatola dei fusibili: Determinare la posizione della scatola dei fusibili (vano motore o abitacolo) in base allo schema.
3. Ispezionare il fusibile: Utilizzare una pinzetta apposita (spesso fornita nel kit attrezzi del veicolo o all'interno della scatola dei fusibili) per estrarre il fusibile. Esaminarlo attentamente. Un fusibile "saltato" avrà il filamento interno rotto o annerito.
4. Sostituire il fusibile: Sostituire il fusibile danneggiato con uno nuovo dello stesso amperaggio e dello stesso tipo (ad esempio, MICRO2). Non utilizzare mai un fusibile con un amperaggio superiore a quello specificato, poiché ciò potrebbe causare danni gravi all'impianto elettrico o un rischio di incendio.

Se dopo la sostituzione il fusibile salta nuovamente, ciò indica un problema più profondo nel circuito, come un cortocircuito o un sovraccarico. In questi casi, è consigliabile rivolgersi a un elettrauto qualificato per una diagnosi e una riparazione professionale.

Considerazioni Ulteriori e Consigli Pratici

• Kit di fusibili di ricambio: È buona pratica tenere sempre un piccolo kit di fusibili di ricambio di vari amperaggi (in particolare quelli più comuni nel proprio veicolo) nel vano portaoggetti o nel bagagliaio. Questo può essere molto utile in caso di emergenza.
• Strumenti per la verifica: Un tester di continuità o un multimetro possono essere strumenti preziosi per verificare rapidamente se un fusibile è integro senza doverlo rimuovere, specialmente in scatole dei fusibili affollate.
• Manuali del proprietario: Il manuale del proprietario del veicolo è la risorsa più autorevole per informazioni specifiche sui fusibili e i relè della propria Dacia Duster. Contiene schemi dettagliati e istruzioni specifiche per il modello e l'anno.
• Problemi ricorrenti: Se un fusibile specifico continua a saltare, è un chiaro segnale di un problema sottostante che richiede attenzione. Non ignorare questi segnali, poiché potrebbero indicare un problema elettrico più grave che, se trascurato, potrebbe compromettere la sicurezza o la funzionalità del veicolo.

La conoscenza della disposizione e della funzione dei fusibili, in particolare quelli relativi al bagagliaio e alle sue funzionalità, è una competenza preziosa per ogni proprietario di Dacia Duster. Permette di effettuare piccole riparazioni in autonomia e di comprendere meglio il funzionamento del proprio veicolo, contribuendo a una maggiore sicurezza e affidabilità.
