Gabbia a Sfere Sterzo: Funzionamento, Manutenzione e Sostituzione nelle Biciclette

Nelle biciclette, in particolare quelle vintage, le serie sterzo filettate rappresentano uno standard che ha accompagnato ciclisti e meccanici per decenni. Sebbene siano state in gran parte soppiantate dalle più moderne serie sterzo ahead, rimangono presenti su city bike, modelli di primo prezzo o alcune biciclette da donna. Comprendere la loro anatomia, le procedure di rimozione e montaggio, e in particolare il ruolo delle gabbiette a sfere, è fondamentale per qualsiasi appassionato o manutentore.

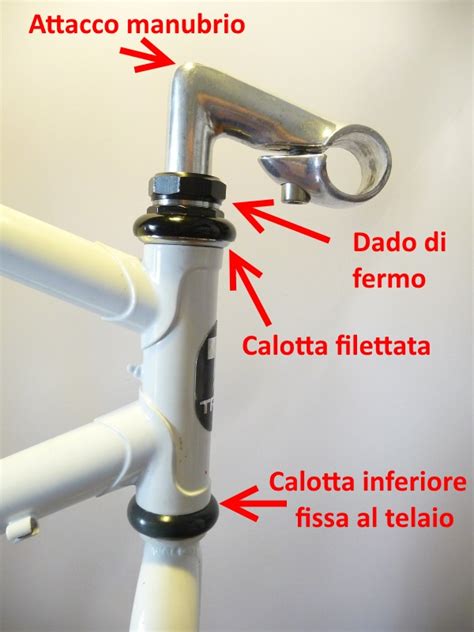

Anatomia Dettagliata di una Serie Sterzo Filettata

Il compito primario di una serie sterzo filettata è garantire un movimento dello sterzo fluido e privo di giochi. Essa si compone di diversi elementi interconnessi, ognuno con una funzione specifica:

• Controdado superiore: Questo componente ha il ruolo cruciale di bloccare in posizione il dado superiore, prevenendone l'allentamento accidentale durante l'uso della bicicletta.
• Rondella di sicurezza: Posta tra il controdado e il dado superiore, crea una superficie d'appoggio stabile per i due dadi, aumentando l'efficacia del serraggio e minimizzando il rischio di allentamenti. È provvista di un dente interno che deve combaciare con la fresata presente sul tubo forcella.
• Dado superiore: È l'elemento che chiude la pista superiore e permette la regolazione effettiva dello sterzo. Avvitandolo o svitandolo, si può intervenire sul precarico delle sfere, influenzando la scorrevolezza e l'eliminazione dei giochi.
• Sfere: Questi piccoli elementi, che possono essere libere o ingabbiate, sono il cuore del sistema. Permettono il movimento rotatorio dello sterzo con il minimo attrito. Nelle gabbiette a sfere, le sfere sono tenute solidali da una struttura circolare che ne mantiene la distanza e l'allineamento. È essenziale che le sfere lavorino correttamente sulle piste, ovvero che "si guardino tra loro", con le sfere superiori rivolte verso il basso e quelle inferiori verso l'alto, anche se esistono eccezioni dove entrambe le serie di sfere possono essere orientate nello stesso verso.
• Pista di scorrimento superiore: Questo elemento, su cui lavorano le sfere superiori, viene inserito a pressione nel telaio. È cruciale che la sua superficie sia liscia e priva di imperfezioni per garantire uno scorrimento ottimale.
• Pista di scorrimento inferiore: Simile alla superiore, anch'essa è inserita a pressione nel canotto di sterzo del telaio e ospita la seconda serie di sfere, contribuendo alla scorrevolezza complessiva dello sterzo.
• Guarnizioni: Presenti solo su serie sterzo di alta qualità, queste guarnizioni offrono una protezione essenziale contro l'ingresso di acqua e il dilavamento del grasso, prolungando significativamente la vita utile delle sfere e delle piste.
• Pista di scorrimento della forcella (Crown Race): Inserita a pressione sul tubo della forcella, questa pista va in battuta contro la pista inferiore, chiudendo l'intero sistema della serie sterzo. La sua corretta installazione è fondamentale per il funzionamento.

Quando Intervenire: Revisione o Sostituzione della Serie Sterzo

Una serie sterzo necessita solitamente di una revisione periodica, la cui frequenza può variare da una o più volte all'anno a seconda dell'uso e delle condizioni operative della bicicletta. Tuttavia, esistono situazioni in cui è imperativa la sostituzione completa della serie sterzo.

Le ragioni principali per una sostituzione includono:

• Riverniciatura del telaio: Se il telaio viene sottoposto a riverniciatura o a un restauro completo, è necessario rimuovere l'intera serie sterzo, comprese le piste inserite a pressione, per poi rimontarla una volta che il telaio è rifinito.
• Upgrade tecnico: A volte, anche su biciclette vintage, si desiderano effettuare upgrade tecnici per migliorare le prestazioni, come il passaggio da un gruppo Shimano 600 a un Dura Ace del medesimo anno, che può richiedere la sostituzione della serie sterzo per compatibilità o miglioramento delle prestazioni.
• Piste di scorrimento rovinate: Con l'uso prolungato, le sfere tendono a lasciare impronte sulle piste di scorrimento, rendendole "bugnate" e piene di ricalchi. Se, dopo una revisione e una lubrificazione, il problema di scorrevolezza persiste, è consigliabile smontare nuovamente il tutto e controllare la superficie interna delle piste. Si può utilizzare una penna a sfera per far passare la punta sulla pista e accertarsi che non ci siano irregolarità nella superficie. In caso di pista rovinata, è opportuno considerare la sostituzione dell'intera serie sterzo, poiché la scorrevolezza non potrà essere ripristinata. Anche le sfere, seppur pulite, possono risultare opache o leggermente danneggiate dopo un lungo utilizzo, soprattutto su terreni accidentati. In questi casi, la sostituzione delle sfere o delle gabbiette è necessaria, purché le piste siano ancora in buono stato. Se le piste sono rovinate, cambiare solo le sfere non risolverà il problema e si rischierà di danneggiare rapidamente le nuove sfere.

Gabbiette a Sfere: Importanza e Problemi Comuni

Le gabbiette a sfere, come quelle illustrate in alcune immagini, sono un componente cruciale. Le sfere, sebbene contenute, sono libere di ruotare all'interno della gabbietta stessa. In una mountain bike che ha percorso oltre 2000 km su sterrati e asfalto, è comune riscontrare un leggero danneggiamento delle sfere, soprattutto quelle sulla parte inferiore della forcella.

Quando si parla di sostituire le sfere ingabbiate, la misurazione del diametro e il numero delle sfere sono importanti, ma spesso le gabbiette complete sono vendute come unità. In alcuni casi, i negozianti suggeriscono la sostituzione dell'intera serie sterzo se non si trova il cono di scorrimento annesso alle sfere, sebbene ciò possa non essere sempre necessario se le piste sono intatte.

Un problema ricorrente è il verso di montaggio delle gabbiette per le sfere. Un orientamento errato può causare frizione, interferenza con i componenti, o una serie sterzo che "gratta" o risulta più dura del dovuto. È fondamentale che le gabbiette siano appoggiate sulla sede della calotta, con le palline rivolte verso la sede stessa della serie sterzo. Nel caso di cuscinetti conici, il cono di spinta sulla piastra inferiore della forcella (crown race) deve essere di altezza adeguata per esercitare la corretta forza sulle sfere. Se è troppo basso, come nel caso di un crown race progettato per serie sterzo a cuscinetti sigillati, potrebbe non riuscire a comprimere sufficientemente le sfere, causando giochi o blocco dello sterzo.

In situazioni estreme, come quelle in cui lo sterzo si blocca nonostante una corretta regolazione, alcuni ciclisti hanno risolto rimuovendo le gabbiette e sostituendo le sfere con quelle libere, aggiungendone qualcuna in più per compensare l'assenza della gabbietta. Questa soluzione, sebbene artigianale e potenzialmente meno protetta da sporco (specialmente se si rimuovono anche le guarnizioni), può ripristinare la fluidità dello sterzo. Tuttavia, richiede una manutenzione più frequente.

È possibile che le sedi dei quattro anelli (i due superiori e i due inferiori) "invitino" la presenza di sfere. Un approccio è montare quattro gabbiette a sfere, due sopra contrapposte e due sotto contrapposte. In questo modo, tutte le parti in movimento sono a contatto con le sfere e vengono ulteriormente distanziate per evitare il contatto reciproco che causerebbe attrito radente.

Montaggio di una Serie Sterzo Filettata: Tempistiche, Difficoltà e Attrezzatura

Il montaggio di una serie sterzo filettata, considerando smontaggio della vecchia e installazione della nuova, richiede almeno una mezz'ora di lavoro. La regolazione può impegnare per parecchio tempo, soprattutto le prime volte. A causa della necessità di prestare attenzione alla planarità delle piste, al loro corretto montaggio e alla successiva regolazione, oltre all'uso di numerosi utensili, si tratta di un'operazione di media difficoltà, ma che può essere tranquillamente effettuata in autonomia.

L'attrezzatura necessaria include:

• Chiave a brugola da 6mm: per rimuovere la vite di fissaggio della pipa.
• Martello di gomma: per estrarre l'espansore nella pipa.
• Chiave per serie sterzo: per agire sul dado superiore.
• Chiave inglese da 32mm: per agire sul controdado.
• Martello in acciaio: per rimuovere le vecchie piste.
• Estrattore: utensili appositi o un tubo in acciaio di dimensioni adeguate, serve per estrarre le vecchie piste.
• Pressa manuale: per inserire a pressione le nuove piste all'interno del canotto di sterzo. Si possono acquistare quelle proposte dalle ditte produttrici di attrezzi per bicicletta, oppure costruirne una con un tornio e una barra filettata.
• Tubo da 1-1/4": per inserire a pressione la pista di scorrimento sul tubo forcella. Esistono in commercio utensili appositi, ma il costo è elevato.
• Grasso bianco antigrippante: per montare le piste sul telaio.
• Grasso al litio: per affogare le sfere nelle piste.
• Sgrassatore per bicicletta e straccio: per la pulizia.

Procedura Passo-Passo per il Montaggio di una Serie Sterzo Filettata

Ecco una guida dettagliata per il montaggio:

Step 1: Rimuovere la pipa

Con la chiave a brugola da 6mm, agire sulla vite della pipa e allentarla completamente. Prendere il martello di gomma e assestare un colpo deciso sulla testa della vite, affinché spinga fuori l'espansore che mantiene saldo il manubrio. Una volta estratto l'espansore, estrarre la pipa dal tubo forcella, liberando così la serie sterzo.

Step 2: Rimuovere il controdado

Con la chiave da 32mm, agire sul controdado superiore, tenendo ferma la forcella con l'altra mano, in modo da svitarlo e rimuoverlo, insieme con la rondella di sicurezza.

Step 3: Rimuovere il dado superiore e la forcella

Rimuovere ora a mano il dado superiore, svitandolo dal tubo forcella. È fondamentale tenere ben salda la forcella con la mano, poiché dopo aver svitato il dado non ha più nessun supporto e potrebbe cadere. Estrarre la forcella dal canotto e liberare le sfere dalle piste.

Step 4: Estrarre le piste

Prendere il tubo estrattore e il martello in acciaio. Inserire il tubo dall'alto e farlo combaciare con la parte interna della pista di scorrimento, quindi iniziare a battere con il martello. Fare attenzione perché, una volta liberata, la pista potrebbe schizzare via. Ripetere l'operazione con la pista superiore. Per rimuovere la pista di scorrimento sulla testa della forcella (crown race), si possono usare attrezzi specifici o, in alternativa, un cacciavite avvolto in un panno, battendo delicatamente in più punti per non rigare il tubo forcella.

Step 5: Pulizia e controllo

Spruzzare un abbondante velo di sgrassatore per bicicletta e rimuovere tutto lo sporco, il grasso e l'eventuale ossido presente nel tubo di sterzo. Una volta pulito, controllare lo stato delle estremità del canotto: devono essere lisce e parallele, senza graffi, bozzi o difetti di planarità. Se il tubo sterzo presenta qualche difetto, è consigliabile portare il telaio dal meccanico per far fresare le facce, poiché è importante che le piste siano parallele tra loro.

Step 6: Montare le nuove piste

Cospargere la parte delle piste che andrà inserita nel telaio (quella con il diametro più piccolo) con un velo di grasso bianco antigrippaggio. Questo aumenterà la scorrevolezza delle piste e preverrà l'ossidazione. Inserire la pista superiore all'interno del tubo di sterzo e posizionare la dima della pressa all'interno della pista. Ripetere l'operazione con la pista inferiore, inserendo l'intera pressa e collegando così le due dime. Iniziare a far ruotare le leve della pressa per avvicinare le due dime e inserire a pressione le piste sul telaio, controllando sempre che le piste entrino parallelamente tra loro. Una volta completato il serraggio, prima di smontare la pressa, controllare che non vi sia aria tra la pista e il tubo e che le piste siano state completamente inserite. Pulire poi il grasso in eccesso con sgrassatore e straccio.

Step 7: Montare la pista sulla forcella

Pulire la testa della forcella con sgrassatore e infilare la nuova pista (crown race), facendo attenzione al verso (la parte che si accoppia alle sfere verso l'alto). Prendere il tubo, calzarlo sul tubo forcella e dare un colpo secco. Se la pista non entra, posizionare la forcella in piedi su un piano di legno (per non rovinare i forcellini) e dare un colpo con il martello in acciaio.

Step 8: Inserire le sfere

Riempire di grasso al litio le piste di scorrimento inferiore e quella del dado superiore, dopodiché immergere le sfere. Nel caso delle gabbiette, fare attenzione al verso di montaggio: in teoria le sfere dovrebbero lavorare sulle piste, quindi "guardarsi tra loro", con le sfere superiori rivolte verso il basso e quelle inferiori verso l'alto. Esistono eccezioni, come alcune serie sterzo dove entrambe le sfere devono guardare verso il basso. Se non si è sicuri, effettuare un assemblaggio a secco delle gabbiette e provare a far ruotare la forcella: a volte un verso errato impedisce anche solo l'accoppiamento delle piste. Una volta inserite le sfere, aggiungere un altro strato di grasso per proteggerle dall'ossidazione.

Step 9: Montare la forcella

Inserire ora la forcella all'interno del canotto di sterzo, tenendola sempre in mano poiché non ha alcun supporto.

Step 10: Avvitare il dado superiore

Calzare il dado superiore sulla testa della forcella e avvitarlo al filetto, fino a mandarlo in battuta contro la pista superiore, evitando di serrare troppo. Bisogna avvitare il dado fino a quando la forcella ruota liberamente ma non ha giochi trasversali.

Step 11: Inserire la rondella di sicurezza e avvitare il controdado

Inserire la rondella di sicurezza, facendo combaciare il dente interno con la fresata presente sul tubo forcella. Dopodiché avvitare il controdado fino a mandarlo in battuta a mano.

Step 12: Bloccare il controdado

Tenendo fermo il dado con la chiave per serie sterzo, agire sul controdado con la chiave inglese da 32mm, bloccandolo con forza affinché non si sviti. Se non si è sicuri della regolazione, è possibile rimandare questa operazione a quando il montaggio e la regolazione saranno completati.

Step 13: Montare pipa e manubrio

Avvitare l'espansore sulla vite della pipa, fino a quando la vite stessa non diventa dura da girare a mano. Dopodiché inserire la pipa all'interno del tubo forcella, controllando l'altezza esatta dell'attacco e serrare. Si può serrare leggermente e poi effettuare il controllo dell'altezza e del parallelismo della pipa con la ruota dopo aver completato il montaggio e la regolazione.

Step 14: Regolare la serie sterzo

È fondamentale effettuare una regolazione corretta della serie sterzo e dell'attacco manubrio. La serie sterzo deve permettere una rotazione fluida della forcella senza giochi indesiderati. Per verificare i giochi, applicare il freno anteriore e muovere la bicicletta avanti e indietro; se si avverte un "clack" o un movimento eccessivo, è necessario stringere leggermente il dado superiore. Se lo sterzo risulta troppo duro, allentare leggermente.

Riflessioni e Consigli Aggiuntivi

Sebbene le serie sterzo filettate siano considerate una tecnologia superata, la loro comprensione e la capacità di lavorarci su sono competenze preziose per chiunque voglia considerarsi un "vero" meccanico di biciclette. Rispetto ai moderni standard Ahead, richiedono più attrezzi e una maggiore sensibilità per la regolazione ottimale.

È comune trovare in commercio scatole di sfere libere in quantità elevate, il che può rendere più economico acquistare una gabbia completa piuttosto che singole sfere se danneggiate. Tuttavia, l'aspetto cruciale è sempre la condizione delle piste di scorrimento. Se queste sono segnate o "bugnate", la sostituzione delle sole sfere o gabbiette non risolverà il problema a lungo termine.

È importante anche evitare l'attrito radente, assicurandosi che tutte le parti in movimento siano a contatto di sfere e adeguatamente distanziate. Questo previene il contatto diretto tra le calotte e le piastre, che può creare attrito e rendere lo sterzo duro anche con una regolazione allentata. La cura nella pulizia, lubrificazione e nel corretto orientamento delle gabbiette è fondamentale per un funzionamento duraturo e scorrevole.
