L'Airbag a Tendina: Funzionamento e Importanza nei Sistemi di Sicurezza Automobilistica

L'airbag è un dispositivo di sicurezza passiva fondamentale nelle automobili moderne, un componente essenziale dei moderni sistemi di sicurezza automobilistica. È un cuscino gonfiabile installato all'interno dell'auto, progettato per attivarsi automaticamente in caso di urto. Realizzato con materiali avanzati e progettato per attivarsi in pochi millisecondi, l'airbag offre una protezione cruciale durante le collisioni, riducendo il rischio di lesioni gravi agli occupanti del veicolo. L'Airbag è probabilmente il più diffuso sistema di sicurezza passivo ed è presente oggi sulla quasi totalità delle vetture circolanti. La sua efficacia, grazie alla quale sono state salvate migliaia di vite, ha fatto sì che oggi tutte le auto di nuova immatricolazione siano dotate di almeno l'airbag lato guida, anche se ormai lo standard prevede quasi sempre i due anteriori. L'airbag è obbligatorio dal 2002, in base alle normative europee, in tutte le auto di nuova immatricolazione per il lato guida.

Origini e Evoluzione degli Airbag

I primi test per dotare le auto di airbag risalgono alla fine degli anni sessanta, quando negli USA furono avviate le prime sperimentazioni. La prima casa automobilistica ad averli installati su una vettura è stata Mercedes-Benz, nell'ormai lontano 1987. Nel corso degli anni, per garantire l'incolumità di tutti gli occupanti del veicolo, sono stati introdotti nell'abitacolo molteplici moduli Airbag, con funzionamento analogo a quelli anteriori ma dimensioni e forme diverse.

Tipologie e Posizionamento degli Airbag

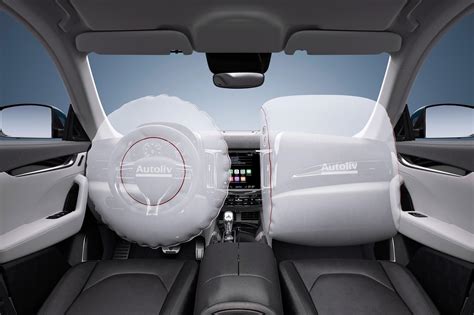

Esistono diverse tipologie di airbag, ognuna con una funzione specifica e un posizionamento studiato per massimizzare la protezione:

• Airbag frontale lato guidatore: È posizionato sotto l'apposito alloggiamento sotto il volante.
• Airbag lato passeggero: È posizionato nella plancia, sotto una copertura incisa, in modo da consentire al cuscino di fuoriuscire con facilità nel momento in cui si gonfia. In alcuni modelli può non essere presente lo sportello airbag e in tal caso la sostituzione dell'airbag rende necessario il distacco o la sostituzione dell'intero cruscotto. L'uscita dell'airbag passeggero può infatti rompere e danneggiare la plastica del cruscotto, che deve essere pertanto sostituito.
• Airbag laterali: Sono alloggiati sotto il rivestimento del fianco esterno dello schienale dei sedili e hanno la funzione di proteggere il torace degli occupanti. I sedili anteriori hanno l'armatura metallica rigorosamente collegata a massa.
• Airbag a protezione delle gambe: Alcuni modelli sono equipaggiati anche con appositi airbag alloggiati all'interno del sedile, che evitano che il corpo, negli urti frontali, possa scivolare sotto le cinture di sicurezza.
• Airbag a tendina (o curtain airbag): Questi airbag sono progettati per proteggere la testa degli occupanti in caso di urti laterali o ribaltamento. Si aprono lungo i finestrini laterali, creando una "tendina" protettiva che copre l'intera lunghezza dell'abitacolo, dal montante anteriore a quello posteriore. La loro funzione è quella di impedire che la testa degli occupanti impatti contro le strutture dure del veicolo (come i montanti o i finestrini) o che venga proiettata all'esterno in caso di ribaltamento.

Il Funzionamento del Sistema Airbag

Il funzionamento di un airbag, inclusi quelli a tendina, è un processo rapido e complesso, gestito da una centralina di controllo.

Componenti Principali

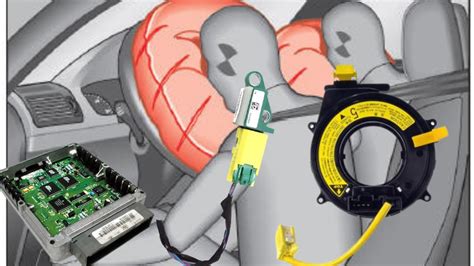

Il sistema airbag auto è fondamentalmente costituito da uno o più cuscini che, in caso di urto, si gonfiano automaticamente frapponendosi tra i passeggeri e le strutture del veicolo. I suoi componenti chiave sono:

1. Sacca dell'airbag: Il materiale airbag è fondamentale per garantirne resistenza e velocità di gonfiaggio. Gli airbag sono costituiti infatti da una sacca piegata in nylon.
2. Sensori di impatto: Questi sensori rilevano la decelerazione improvvisa tipica di una collisione. Possono essere posizionati in diverse parti del veicolo, come il paraurti anteriore, il montante centrale o il tunnel centrale.
3. Centralina di controllo: Alloggiata all'interno dell'abitacolo, è il "cervello" del sistema. Gestisce airbag e pretensionatori della cintura di sicurezza. È tale centralina ad attivare gli inneschi degli airbag e dei pretensionatori, oltre ad eseguire una continua autodiagnosi del sistema.
4. Generatore di gas: Contiene composti chimici e un accenditore.

Il Processo di Attivazione

Vediamo sinteticamente il funzionamento di un airbag:

1. Rilevamento dell'urto: Quando i sensori rilevano una decelerazione sufficientemente elevata da indicare una collisione significativa, inviano un segnale alla centralina di controllo.
2. Analisi della centralina: La centralina elabora rapidamente i dati dai sensori. Se l'intensità dell'urto è superiore a una soglia predefinita, decide di attivare gli airbag appropriati.
3. Attivazione del generatore di gas: La centralina invia un segnale elettrico al generatore di gas. Il generatore di gas dell'airbag si trova all'interno di un alloggiamento metallico contenente un accenditore incorporato che innesca la piccola esplosione che fa gonfiare la sacca airbag. Questo accenditore provoca la detonazione di una piccola carica esplosiva.
4. Reazione chimica e gonfiaggio: Il propellente, generalmente costituito da azoturo di sodio (NaN3), nitrato di potassio (KNO3) e silicio (Si), è sigillato ermeticamente e una volta innescata la reazione dall'accenditore reagisce rapidamente liberando azoto. Questo gas azoto è necessario per gonfiare quasi istantaneamente l'airbag, in circa 30 millisecondi.
5. Assorbimento dell'impatto: L'airbag completamente gonfiato si frappone tra l'occupante e le strutture dure del veicolo, distribuendo la forza dell'impatto su una superficie più ampia e rallentando il movimento del corpo.
6. Sgonfiaggio: Subito dopo l'impatto, l'airbag inizia a sgonfiarsi attraverso piccoli fori sulla sua superficie. Questo sgonfiaggio controllato è cruciale per evitare che l'occupante venga intrappolato dall'airbag e per consentire una facile uscita dal veicolo.

Il Cavo Spiralato

A garantire la continuità elettrica tra modulo sul volante e la centralina è il cavo spiralato. Questo componente viene montato sopra il devio guida e consente al cavo di seguire le rotazioni del volante, assicurando che l'airbag del volante sia sempre alimentato e possa attivarsi in caso di necessità. Va ricordato che prima di smontare il cavo spiralato è opportuno bloccarlo con del nastro adesivo, mantenendo le ruote in posizione rettilinea. Se si decide di sostituire il cavo spiralato, il nuovo cavo è bloccato tramite una linguetta asportabile durante la procedura di installazione. A seconda del modello sono previste differenti procedure d'installazione, per cui è sempre opportuno consultare le indicazioni del costruttore.

Sensori di Presenza Passeggero

Per evitare che l'airbag lato passeggero si attivi in assenza del passeggero, su alcune auto viene installato un apposito sensore all'interno della seduta del sedile, in modo che la centralina possa rilevare la presenza o meno del passeggero e decidere di conseguenza se attivare o meno l'airbag.

Manutenzione e Sostituzione degli Airbag

La sostituzione degli airbag richiede alcune fondamentali precauzioni. Prima di montare i nuovi moduli è infatti necessario scollegare la batteria e attendere 30 minuti, per evitare che possibili contatti elettrici possano innescare le cariche degli airbag. La centralina è infatti dotata di un sistema di alimentazione tampone (solitamente formato da un condensatore) che consente al sistema di sicurezza passiva di attivarsi anche nel caso in cui si verifichi, durante l'incidente, un'anomalia della batteria.

Sostituzione dopo un Incidente

• Incidenti lievi: È possibile sostituire gli airbag senza dover cambiare la centralina, che può essere sottoposta a diagnosi elettronica e azzerata.
• Incidenti più seri: È invece necessario sostituire anche la centralina, poiché l'accelerometro interno, a causa dell'urto, potrebbe non funzionare correttamente.
• Pretensionatori: I pretensionatori, una volta innescati, vanno sempre sostituiti.

Scadenza e Obblighi di Sostituzione

È consigliato sostituire moduli airbag e i pretensionatori dopo 10 anni dalla loro installazione, anche se, sottoposti a test di diagnosi, non presentano malfunzionamenti. La "scadenza" degli airbag è legata alla perdita di efficacia della carica esplosiva, che dopo anni potrebbe non avere più le caratteristiche chimiche che determinano l'innesco.

Va precisato che gli airbag non rientrano nei protocolli di verifica in sede di revisione. Se tuttavia la spia airbag è accesa, l'auto potrebbe non superare la revisione perché il tecnico è comunque tenuto a controllare che, se presenti, i dispositivi di sicurezza funzionino correttamente e non vi siano malfunzionamenti segnalati dalle spie.

Per quanto riguarda la sostituzione degli airbag in caso di incidente, in linea generale dovrebbero essere sostituiti in quanto facenti parte dell'omologazione di una vettura. Non esiste tuttavia un obbligo formale a sostituirli in caso di sinistro, anche se potrebbero esserci rivalse da parte dell'assicurazione qualora si viaggi con airbag non funzionanti.

Disattivazione dell'Airbag Passeggero

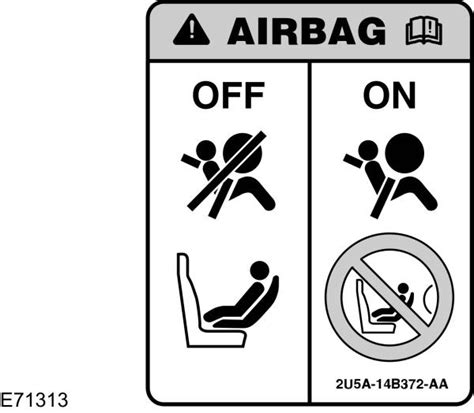

Va ricordato che l'airbag va disattivato nel caso venga posizionato il seggiolino per bambini fino a 9kg sul sedile anteriore (in senso contrario di marcia), per evitare gravi lesioni al bambino in caso di attivazione dell'airbag.
