La gestione precisa dei segnali elettrici è fondamentale in numerose applicazioni elettroniche e ingegneristiche. Tra le varie forme d'onda utilizzate, l'onda quadra PWM (Pulse Width Modulation) riveste un'importanza particolare per la sua capacità di controllare la potenza erogata a dispositivi come motori, LED e, in contesti più specifici, sistemi di iniezione. Questo articolo esplora in dettaglio un compatto modulo generatore di segnale a onda quadra PWM, analizzandone le caratteristiche, le potenzialità applicative e i principi di funzionamento, con un focus particolare sul suo utilizzo potenziale in sistemi correlati all'iniezione.

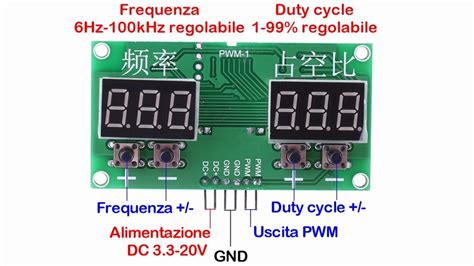

Caratteristiche Fondamentali del Modulo Generatore PWM
Il modulo in esame si distingue per la sua versatilità e facilità d'uso, racchiudendo funzionalità avanzate in un formato compatto. Una delle sue peculiarità principali è la presenza di un display LCD retroilluminato, che consente una chiara visualizzazione dei parametri impostati. Questo display è cruciale per monitorare in tempo reale la frequenza e il duty cycle del segnale generato, elementi chiave per il controllo preciso dei dispositivi collegati.
La capacità di generare un segnale PWM ad onda quadra da 1 Hz a 150 kHz lo rende adatto a un'ampia gamma di applicazioni, dalle più lente e a basso consumo energetico fino a quelle che richiedono commutazioni rapide e precise. La frequenza è un parametro critico che determina la velocità di risposta del sistema controllato. Ad esempio, in un sistema di iniezione, la frequenza del segnale potrebbe influenzare la cadenza degli impulsi di iniezione.
Altrettanto importante è il duty cycle regolabile da 0 al 100%. Il duty cycle, definito come la percentuale di tempo in cui il segnale è "alto" rispetto al periodo totale, è il vero e proprio "manico" per la modulazione della potenza. Un duty cycle del 50% significa che il segnale è alto per metà del tempo e basso per l'altra metà. Variando questo parametro, è possibile controllare con granularità la quantità di energia inviata al carico. Per un sistema di iniezione, un duty cycle maggiore potrebbe tradursi in un tempo di apertura dell'iniettore più lungo, erogando una maggiore quantità di carburante.
Modalità di Impostazione e Salvataggio Parametri
La configurazione del generatore è stata progettata per essere intuitiva ed efficiente. Le impostazioni possono essere effettuate tramite quattro pulsanti indipendenti per frequenza e duty cycle. Questa disposizione fisica permette un accesso diretto e rapido alla modifica dei parametri essenziali, senza la necessità di navigare attraverso complessi menu. La separazione dei pulsanti dedicati alla frequenza da quelli dedicati al duty cycle semplifica ulteriormente il processo di regolazione, riducendo il rischio di errori.
In aggiunta al controllo manuale tramite pulsanti, il modulo offre la possibilità di comunicazione seriale a livello TTL. Questo apre le porte a un controllo più automatizzato e integrato, permettendo al generatore di essere comandato da un microcontrollore esterno o da un computer. La comunicazione seriale è particolarmente utile in sistemi complessi dove i parametri del segnale PWM devono essere dinamicamente modificati in risposta a condizioni operative variabili, come ad esempio sensori che monitorano la pressione o la temperatura in un sistema di iniezione.
Un aspetto fondamentale per la praticità operativa è il salvataggio automatico di tutti i parametri in una memoria non volatile. Questo significa che, una volta impostati la frequenza e il duty cycle desiderati, questi valori rimarranno memorizzati anche in assenza di alimentazione. Al riavvio del modulo, le impostazioni precedentemente salvate verranno ripristinate, evitando la necessità di riconfigurare il sistema ogni volta. Questa funzionalità è preziosa in applicazioni che richiedono una configurazione specifica e costante.
Applicazioni Potenziali

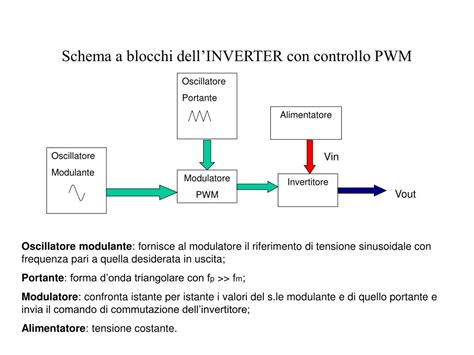

Il modulo è particolarmente indicato come generatore di segnale ad onda quadra per controllare il driver di un motore. In questo contesto, la frequenza e il duty cycle determinano la velocità e la coppia del motore. Modulando questi parametri, è possibile ottenere un controllo preciso della rotazione, dell'accelerazione e della decelerazione.
Un altro ambito di applicazione chiave sono i microcontrollori. Molti microcontrollori dispongono di periferiche PWM integrate, ma un modulo generatore esterno può essere utile per espandere le capacità, fornire un controllo più semplice o generare segnali con caratteristiche specifiche che il microcontrollore nativo non può offrire facilmente.
I dimmer rappresentano un'altra applicazione comune. Utilizzando la modulazione PWM, è possibile regolare l'intensità luminosa di LED o altri dispositivi di illuminazione in modo efficiente. Aumentando il duty cycle, si aumenta la luminosità percepita, mentre diminuendolo, si riduce.
Sebbene non esplicitamente menzionato come applicazione primaria, il modulo presenta caratteristiche che lo rendono potenzialmente interessante per sistemi legati all'iniezione. In un sistema di iniezione elettronica, il segnale PWM viene utilizzato per controllare il tempo di apertura degli iniettori di carburante. La durata dell'impulso (correlata al duty cycle) determina la quantità di carburante iniettato. La frequenza del segnale, invece, può essere correlata alla cadenza degli eventi di iniezione durante un ciclo del motore.
Per esempio, in un sistema di gestione motore (ECU), un generatore PWM potrebbe essere utilizzato per testare la risposta degli iniettori in fase di sviluppo o diagnostica. La capacità di generare segnali con frequenze e duty cycle variabili permetterebbe di simulare diverse condizioni operative del motore e valutare come gli iniettori reagiscono. Un duty cycle del 100% potrebbe simulare un iniettore costantemente aperto (sebbene questo sia un caso limite e spesso non desiderato in applicazioni reali), mentre duty cycle molto bassi potrebbero simulare tempi di iniezione minimi. La frequenza potrebbe essere utilizzata per testare la capacità degli iniettori di rispondere a rapide sequenze di apertura e chiusura, cruciali per motori ad alte prestazioni o in determinate condizioni di carico.
GENERATORE PWM[SPIEGAZIONE COMPLETA-ITA]
Approfondimento sul Controllo degli Iniettori con PWM
Il concetto di utilizzare un generatore PWM per controllare iniettori, sebbene non sia la modalità diretta di gestione da parte di una centralina motore (che spesso utilizza segnali più complessi o direttamente il controllo del tempo di apertura basato su altri parametri), può trovare applicazione in contesti specifici legati alla manutenzione, al test o a sistemi di iniezione non convenzionali.
Immaginiamo di voler testare un iniettore per verificare la sua funzionalità e la sua risposta a diversi stimoli. Un generatore PWM esterno può essere collegato all'elettrovalvola dell'iniettore. Impostando una frequenza adeguata (ad esempio, una frequenza che simuli i cicli di iniezione tipici di un motore a quattro cilindri a un certo regime), si può poi variare il duty cycle per controllare la quantità di carburante erogata. Un duty cycle più alto corrisponderà a un tempo di apertura maggiore dell'iniettore, e quindi a una maggiore quantità di carburante iniettato. Viceversa, un duty cycle più basso ridurrà la quantità di carburante.
Questo approccio permette di:
- Verificare la risposta dell'iniettore: Osservare se l'iniettore si apre e si chiude correttamente a diverse frequenze e duty cycle.
- Quantificare l'iniezione: Sebbene in modo indiretto, variando il duty cycle e misurando il volume di carburante erogato, è possibile caratterizzare il comportamento dell'iniettore.
- Simulare condizioni operative: Riprodurre scenari di iniezione specifici per diagnosticare problemi o ottimizzare le prestazioni.
La capacità di salvare automaticamente i parametri è vantaggiosa in questo scenario, in quanto permette di impostare e riutilizzare rapidamente configurazioni di test specifiche. La comunicazione seriale TTL offre poi la possibilità di integrare questo generatore in un banco di prova automatizzato, dove un software di controllo può gestire sequenze di test complesse, variando dinamicamente frequenza e duty cycle in base a protocolli predefiniti.
È importante notare che un sistema di iniezione automobilistico moderno è molto più sofisticato. La centralina motore (ECU) calcola il tempo di iniezione ottimale basandosi su numerosi parametri provenienti da sensori (temperatura aria/motore, posizione farfalla, pressione collettore, sensore ossigeno, ecc.) e sulla mappatura del motore. Il segnale inviato all'iniettore non è necessariamente una semplice onda quadra PWM generata da un modulo esterno, ma piuttosto un impulso di corrente la cui durata è precisamente controllata dall'ECU. Tuttavia, il principio di modulare la durata di un impulso per controllare un attuatore è lo stesso, e un generatore PWM come quello descritto ne è un eccellente esempio didattico e pratico per applicazioni specifiche.
Considerazioni sulla Frequenza e il Duty Cycle
La scelta della frequenza è cruciale. In applicazioni di controllo motore, le frequenze tipiche possono variare da poche centinaia di Hertz a diversi kilohertz, a seconda del numero di cilindri, del regime motore e della strategia di iniezione (singola, multipla, sequenziale). Per esempio, un motore a 4 cilindri che gira a 3000 RPM (giri al minuto) effettua 1500 cicli di combustione al minuto, che corrispondono a 25 cicli al secondo. Se ogni cilindro viene iniettato una volta per ciclo, la frequenza di iniezione per ogni iniettore sarà di 25 Hz. Tuttavia, in motori più complessi o con strategie di iniezione avanzate, le frequenze possono essere più elevate. La capacità del modulo di generare fino a 150 kHz offre un ampio margine per coprire quasi ogni scenario, inclusi quelli che richiedono commutazioni molto rapide, come nel controllo di driver per motori passo-passo o in alcune forme di modulazione per la gestione della potenza.
Il duty cycle è il parametro che determina la quantità di "tempo attivo" del segnale. In un sistema di iniezione, questo si traduce direttamente nel tempo in cui l'iniettore rimane aperto. Se un ciclo di iniezione dura 20 ms (equivalente a 50 Hz), un duty cycle del 50% significa che l'iniettore rimane aperto per 10 ms. Un duty cycle del 25% significherebbe 5 ms, e così via. La possibilità di regolare il duty cycle da 0 a 100% garantisce la massima flessibilità. Un duty cycle del 0% significa che l'iniettore è sempre chiuso, mentre un duty cycle del 100% significa che è sempre aperto (o meglio, il segnale è sempre "alto", il che potrebbe portare a un funzionamento continuo o a un guasto se l'iniettore non è progettato per questo).
Durabilità e Connettività
La memoria non volatile è un elemento di design intelligente che assicura che le impostazioni vengano mantenute anche dopo interruzioni di corrente. Questo è particolarmente utile per chi utilizza il modulo in esperimenti, prototipi o in installazioni dove la riconfigurazione manuale sarebbe laboriosa. Le impostazioni vengono salvate automaticamente, eliminando la necessità di un intervento utente per preservarle.
La connettività seriale TTL espande notevolmente le potenzialità del modulo, permettendo la sua integrazione in sistemi di automazione più complessi. Questo tipo di interfaccia è comune nei sistemi embedded e consente una comunicazione bidirezionale con altri dispositivi digitali. Ad esempio, un microcontrollore potrebbe inviare comandi al generatore per impostare nuovi valori di frequenza e duty cycle, o leggere i parametri correnti. Questo apre la possibilità di creare sistemi di controllo adattivi, dove il generatore PWM viene pilotato in tempo reale da algoritmi che elaborano dati da sensori.
Considerazioni Finali e Sicurezza
Quando si utilizza un generatore di segnale PWM per applicazioni che coinvolgono sistemi di iniezione o driver di potenza, è fondamentale prestare attenzione alla corrente e alla tensione gestite dal modulo e dal carico collegato. Sebbene il modulo generi il segnale di controllo, la potenza effettiva erogata al dispositivo finale (come un iniettore) è solitamente gestita da un driver di potenza separato, che amplifica il segnale del generatore per pilotare carichi più impegnativi. Assicurarsi che il driver sia adeguato e che le connessioni siano sicure è cruciale per evitare danni ai componenti o situazioni pericolose.
La precisione nella generazione del segnale PWM, sia in termini di frequenza che di duty cycle, è essenziale per ottenere prestazioni ottimali e prevedibili dai dispositivi controllati. La scelta di un modulo con queste caratteristiche tecniche avanzate, come un display LCD chiaro e opzioni di controllo flessibili, facilita notevolmente il lavoro di ingegneri, hobbisti e tecnici nel raggiungimento dei loro obiettivi progettuali.
