La serie sterzo è un componente cruciale per il corretto funzionamento di qualsiasi bicicletta, inclusa la BMX. Essa permette alla forcella di ruotare all'interno del telaio, consentendo al ciclista di manovrare e indirizzare il mezzo. In sostanza, si tratta di un ingegnoso sistema di cuscinetti che, lavorando su sedi apposite, facilitano la rotazione della forcella minimizzando gli attriti. Nel corso del tempo, le serie sterzo si sono evolute, presentando ora tecnologie differenti e richiedendo una comprensione approfondita per la loro corretta manutenzione e riparazione, specialmente in discipline come il BMX dove le sollecitazioni sono elevate.
Comprendere la Serie Sterzo: Tipi e Funzionamento
Per affrontare il problema del gioco nello sterzo, è fondamentale comprendere la sua anatomia e le diverse tipologie in commercio. La serie sterzo è composta da cuscinetti, che possono essere di due tipi principali: sfere ingabbiate, tipiche delle serie sterzo più datate o di fascia bassa, e cuscinetti stagni, standard nelle serie sterzo di gamma superiore, offrendo una maggiore protezione da agenti esterni e una durata prolungata.
Sul mercato, le serie sterzo si suddividono principalmente in due categorie: quelle filettate e quelle "ahead" (dette anche "threadless", ovvero senza filetto). Esistono anche soluzioni più avanzate come le serie sterzo integrate, dove i cuscinetti sono inseriti a pressione direttamente nel tubo di sterzo del telaio, ma queste sono generalmente riservate a biciclette di alta gamma.
Serie Sterzo Filettate: Lo Standard del Passato

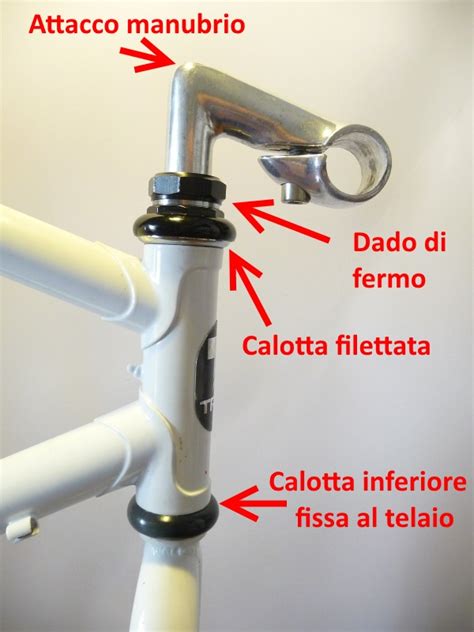

Le serie sterzo filettate sono state per decenni lo standard per la maggior parte delle biciclette. Il loro funzionamento si basa su due piste, inserite a pressione nel tubo di sterzo del telaio. Su queste piste scorrono i cuscinetti, che possono essere a sfere libere o ingabbiate. Una calotta viene installata sulla testa della forcella, che viene poi inserita nel canotto. La calotta superiore viene avvitata sul tubo della forcella filettato, fino a battuta contro la pista. Una rondella e un controdado di sicurezza impediscono che la calotta superiore si sviti, prevenendo giochi pericolosi che potrebbero danneggiare i cuscinetti. L'attacco manubrio, chiamato "pipa", è di tipo classico, formato da un elemento piegato con un'estremità a espansione che si inserisce all'interno della forcella, e un'altra estremità tonda, regolata da una vite, per accogliere il manubrio. Una vite lunga e un espansore mantengono la pipa in posizione.
Serie Sterzo Ahead: L'Evoluzione Moderna
Le serie sterzo ahead, introdotte per rivoluzionare il settore, hanno rapidamente soppiantato quelle filettate grazie a una serie di vantaggi. Anche in questo caso, due piste di scorrimento sono calettate a pressione nel tubo di sterzo, ospitando i cuscinetti (a gabbietta per le bici più economiche, di tipo industriale per quelle più evolute). Una calotta viene installata sulla testa della forcella, che passa attraverso il canotto di sterzo. Il sistema di montaggio è differente: il tubo della forcella è più lungo e al suo interno viene inserito un "ragnetto", un inserto con foro filettato. La pista di scorrimento superiore è chiusa da un parapolvere e una rondella conica che mantiene in posizione il tubo della forcella. Vengono poi inseriti dei distanziali per regolare l'altezza del manubrio desiderata. Successivamente, l'attacco manubrio, chiamato "stem", si fissa al tubo forcella tramite due viti laterali. La regolazione del gioco, demandata nelle serie sterzo filettate alla calotta superiore e al controdado, qui è gestita da una vite inserita in un tappo che copre il tubo forcella. Stringendo o allentando questa vite, si regola la distanza tra forcella e canotto di sterzo, eliminando i giochi.
Serie Sterzo Integrate: L'Alta Tecnologia
Le serie sterzo integrate rappresentano la soluzione più moderna e leggera. In questo sistema, i cuscinetti sono inseriti direttamente nelle sedi ricavate nel tubo di sterzo del telaio, eliminando le piste esterne. Questo design riduce il numero di componenti e semplifica l'installazione, ma richiede una maggiore precisione nella lavorazione del telaio.
Sintomi di Problemi alla Serie Sterzo
Una corretta manutenzione della serie sterzo, che include pulizia e ingrassaggio almeno una volta all'anno (o più frequentemente per chi pratica off-road o in condizioni climatiche avverse), è fondamentale per prevenire problemi. Tuttavia, diversi sintomi possono indicare che è giunto il momento di intervenire:
- Sterzo Duro o a Scatti: Se avvertite che lo sterzo è rigido o si muove a scatti durante la rotazione del manubrio, è probabile che la serie sterzo sia eccessivamente serrata. Questo può causare l'incisione delle piste da parte delle sfere, creando delle impronte che rendono il movimento rigido. Questo fenomeno è noto come "Brinnelling".
- Sterzo Lasco e Giochi Persistenti: Se, nonostante il serraggio delle calotte, il gioco persiste, le sfere potrebbero essere usurate e necessitare di sostituzione.
- Rumore di Sabbia: Un rumore simile a quello della sabbia quando si muove il manubrio suggerisce che le gabbiette dei cuscinetti potrebbero essersi rotte, liberando le sfere.
- Rumore Graffiante: Un suono graffiante indica che il grasso si è dilavato e si è formata ruggine sui componenti.
- Periodi di Inattività Prolungati: Dopo lunghi periodi di inattività, come una pausa invernale, è buona norma revisionare e ingrassare la serie sterzo, poiché il grasso potrebbe essersi degradato o contaminato.
- Esposizione a Umidità e Fango: L'utilizzo della bicicletta in condizioni di pioggia, fango o umidità elevata, specialmente durante l'inverno, può dilavare o inquinare il grasso, richiedendo una revisione primaverile.
- Biciclette Nuove: Sorprendentemente, anche le biciclette nuove di zecca possono presentare una carenza di grasso nella serie sterzo a causa di un assemblaggio non ottimale o lunghi periodi di stoccaggio. È consigliabile un controllo e un ingrassaggio prima della prima uscita.
Diagnosi e Risoluzione del Gioco nello Sterzo
Il gioco nello sterzo si manifesta quando si crea un leggero spazio tra la parte fissa e quella mobile della serie sterzo. Questo gioco, anche se minimo, compromette la precisione della guida, diventando pericoloso ad alte velocità.
Verifica del Gioco:Per verificare la presenza di gioco, inforcate la bici senza sedervi, tenendo tirata la leva del freno anteriore. Muovete la bici avanti e indietro con la mano sinistra, mentre con la destra sentite la parte superiore della serie sterzo. Se avvertite un leggero movimento tra le due parti, c'è gioco.
Distinguere tra Serraggio e Usura:Se la bici è stata appena acquistata o ritirata dal meccanico, il gioco potrebbe derivare da un errato serraggio. In questo caso, si può procedere a un corretto serraggio seguendo le istruzioni specifiche per il tipo di serie sterzo. Se, invece, la serie sterzo è correttamente serrata ma il gioco persiste, è probabile che sia necessario sostituire i componenti usurati.
Ostacolo alla Libera Rotazione:Oltre all'assenza di gioco, il manubrio deve ruotare liberamente senza impuntamenti. Un'ostacolo alla libera rotazione compromette la guida e può essere pericoloso.
Diagnosi dell'Ostacolo alla Rotazione:Se il manubrio non ruota liberamente, le cause possono essere un serraggio eccessivo della serie sterzo o una deformazione delle sfere dei cuscinetti. Per verificarlo, allentate le viti del collarino dell'attacco manubrio e leggermente la vite del coperchio della serie sterzo. Provate a ruotare la forcella. Se risulta più libera, ripetete la verifica del gioco e riserrate le viti. Se la rotazione rimane ostacolata, la serie sterzo necessita di sostituzione.
Regolazione gioco dello sterzo - Active Sport Tours
La Revisione e Sostituzione della Serie Sterzo
La revisione e la sostituzione della serie sterzo, sebbene non siano operazioni estremamente complesse, richiedono attenzione e gli strumenti adeguati.
Revisione di una Serie Sterzo Filettata
Per revisionare una serie sterzo filettata, sono necessari:
- Chiave a brugola da 5mm
- Pezzo di legno e martello di gomma
- Chiavi per serie sterzo (diametri da 24 a 36mm, o un serratubi protetto)
- Grasso bianco al litio
- Cacciavite con punta calamitata (per sfere libere)
- Bacinella, petrolio bianco e pennello per la pulizia
- Sgrassatore spray, pennello e straccio
Procedura Passo Passo:
- Rimuovere la Ruota Anteriore: Per liberare la forcella.
- Svitare la Vite della Pipa: Utilizzare la chiave a brugola da 5mm.
- Rimuovere l'Espansore: Posizionare un pezzo di legno sulla testa della vite e colpire con il martello di gomma per espellere l'estrattore e sfilare la pipa.
- Rimuovere ControDADO e Rondella: Con la chiave per serie sterzo.
- Rimuovere la Calotta Superiore: Tenendo ferma la forcella, svitare la calotta.
- Estrarre la Forcella e i Cuscinetti: Sfilare la forcella dal tubo di sterzo ed estrarre i cuscinetti inferiori e superiori. Se presenti sfere libere, estrarle con il cacciavite calamitato.
- Pulire i Componenti: Utilizzare sgrassatore spray, pennello e straccio per rimuovere sporco, ruggine e vecchio grasso da tutti i componenti, incluse le piste e il tubo forcella. Sgrassare anche le gabbiette o le sfere e le calotte con petrolio bianco.
- Ingrassare le Piste: Riempire le piste di scorrimento con grasso al litio.
- Riposizionare i Cuscinetti: Montare le gabbiette sulle piste (i lati con le sfere devono "guardarsi") o inserire le sfere con il cacciavite calamitato.
- Rimontare la Forcella: Inserire nuovamente il tubo della forcella nel tubo di sterzo.
- Avvitare la Calotta Superiore: Avvitare fino a battuta, senza stringere eccessivamente.
- Inserire la Rondella di Spessore: Assicurarsi che il dente della rondella si caletti sul profilo scanalato della testa della forcella.
- Avvitare il ControDADO: Avvitare fino a battuta, ma senza stringere.
- Inserire la Pipa: Verificare l'altezza desiderata e avvitare leggermente la vite della pipa.
- Montare la Ruota Anteriore: Installare la ruota anteriore e chiudere lo sgancio rapido dei freni.
- Allineare lo Sterzo: Allineare la pipa con la ruota anteriore e serrarla con forza.
- Regolare lo Sterzo: Utilizzare la chiave per sterzo per avvitare la calotta superiore fino a ottenere uno sterzo libero ma senza giochi. Per verificare, tirare il freno anteriore e spingere la bici avanti e indietro.
Sostituzione di Serie Sterzo Ahead e Integrate
La sostituzione di serie sterzo ahead e integrate è generalmente più semplice e non richiede attrezzi specifici, poiché i cuscinetti alloggiano direttamente nel tubo di sterzo o nelle calotte. L'operazione consiste nel rimuovere i vecchi componenti, pulire le sedi e installare i nuovi cuscinetti e componenti seguendo l'ordine corretto, per poi procedere al serraggio finale. Per le serie sterzo semi-integrate, potrebbe essere necessario un attrezzo specifico per l'estrazione delle calotte dal telaio.
Un punto critico comune, specialmente con le serie sterzo ahead, è il corretto serraggio. È fondamentale seguire un ordine preciso:
- Montare la serie sterzo e la forcella con distanziali e attacco manubrio, senza stringere le viti dell'attacco manubrio.

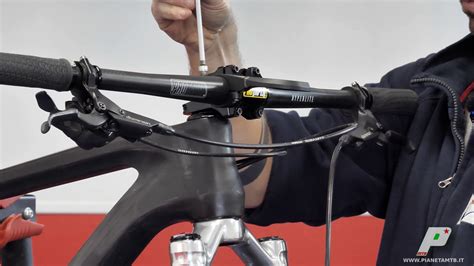

- Regolare il gioco della serie sterzo serrando la vite del tappo superiore fino a eliminare ogni movimento.
- Una volta eliminato il gioco, stringere le viti dell'attacco manubrio, prima quelle inferiori e poi quelle superiori.
L'uso di una chiave dinamometrica è altamente consigliato per evitare di stringere eccessivamente o troppo poco le viti, con conseguenze negative sulla funzionalità e sulla sicurezza. La coppia di serraggio tipica per le viti dell'attacco manubrio è tra i 5 e i 6 Nm.
Considerazioni Specifiche per la BMX
Nelle discipline BMX, le sollecitazioni sulla serie sterzo sono notevolmente superiori rispetto a una bicicletta tradizionale. Salti, impatti e manovre aggressive mettono a dura prova questo componente. Pertanto, una manutenzione scrupolosa e l'uso di componenti di alta qualità sono essenziali. Il gioco nello sterzo in una BMX può portare a una perdita di controllo improvvisa e pericolosa. È quindi fondamentale prestare attenzione ai sintomi di usura e intervenire tempestivamente.
L'utilizzo di frenafiletti a bassa resistenza sulle viti delle serie sterzo filettate può essere una soluzione per prevenire lo smollaggio, mentre per le serie sterzo ahead, un corretto serraggio con chiave dinamometrica è la garanzia di una guida sicura.
In sintesi, comprendere la propria serie sterzo, riconoscere i sintomi di usura e intervenire con la corretta manutenzione o sostituzione è fondamentale per garantire una guida sicura e performante, sia su una BMX che su qualsiasi altra bicicletta.
