Il volante, elemento cruciale per la connessione tra il guidatore e la strada, può manifestare nel tempo problematiche legate al gioco e all'usura, specialmente su veicoli iconici come la Fiat 500. Un volante che presenta movimenti assiali indesiderati, in particolare un gioco "su e giù", non è una condizione normale e può indicare un'usura significativa o un allentamento di componenti chiave all'interno del sistema di sterzo. Questo articolo esplorerà le cause più comuni di questo problema, le procedure di verifica e le possibili soluzioni di regolazione, con un'attenzione particolare alla scatola dello sterzo, un componente fondamentale per la precisione e la sicurezza della guida.
Comprendere il Sistema di Sterzo della Fiat 500
La scatola dello sterzo è il cuore del sistema di sterzata di un'auto. La sua funzione primaria è convertire il movimento rotatorio del volante in un movimento angolare delle ruote anteriori. Questo processo avviene attraverso un complesso meccanismo interno che coinvolge ingranaggi e leveraggi. Sulla Fiat 500, come su molti veicoli d'epoca, la scatola dello sterzo è un componente meccanico robusto ma soggetto a usura nel corso degli anni.
Il movimento assiale del volante, ovvero il gioco "su e giù", spesso indica un problema a livello del piantone dello sterzo o, più comunemente, all'interno della scatola dello sterzo stessa. Questo gioco può derivare dall'usura del millerighe che collega il piantone alla scatola, o dall'usura dei componenti interni alla scatola che gestiscono il movimento degli ingranaggi.
Sintomi di un Gioco Anomalo del Volante
Prima di addentrarsi nelle soluzioni, è fondamentale saper riconoscere i segnali che indicano un problema al sistema di sterzo. Oltre al già citato movimento assiale del volante, altri sintomi possono includere:
- Eccessivo gioco laterale del volante: Se il volante si muove liberamente da un lato all'altro con il motore spento, prima che le ruote inizino a girare, è un chiaro segnale di gioco eccessivo.
- Rumori insoliti: Scotti, clic o rumori metallici durante la rotazione del volante, specialmente a basse velocità o durante le manovre, possono indicare problemi interni alla scatola dello sterzo o ai suoi collegamenti.
- Difficoltà o irregolarità nella sterzata: Se si avverte una resistenza eccessiva, una sensazione di "scatto" o una risposta non lineare durante la rotazione del volante, la scatola dello sterzo potrebbe essere usurata o danneggiata.
- Vibrazioni al volante: Vibrazioni anomale, soprattutto a velocità più elevate, possono essere correlate a problemi di convergenza o all'usura dei componenti dello sterzo.
Se la scatola dello sterzo presenta danni strutturali o interni, la raccomandazione generale è quella di sostituirla per garantire la sicurezza alla guida.
La Scatola dello Sterzo: Un Componente Fondamentale e Soggetto ad Usura
La scatola dello sterzo è un componente fondamentale del sistema di sterzata di un'auto. È responsabile della conversione del movimento del volante nell'orientamento delle ruote anteriori. Se la scatola dello sterzo è danneggiata o presenta problemi, il veicolo potrebbe perdere precisione nella guida o diventare pericoloso da controllare.
Esistono diversi segnali che possono indicare che la scatola dello sterzo è danneggiata o usurata. Il controllo del gioco del volante, girandolo da un lato all'altro con il motore spento, è un primo passo diagnostico.
Procedure di Regolazione della Scatola dello Sterzo
Fortunatamente, in molti casi, un eccessivo gioco nello sterzo della Fiat 500 non richiede necessariamente la sostituzione completa della scatola. Esistono procedure di regolazione che, se eseguite con attenzione e precisione, possono ripristinare una risposta più nitida e sicura. È importante notare che ogni modello di Fiat 500 potrebbe avere delle specifiche leggermente diverse nella scatola dello sterzo, in particolare nella quota alla quale è situato l'incavo sul millerighe che riceve la vite di fissaggio del montante dello sterzo. Pertanto, è fondamentale non scambiare scatole sterzo tra modelli differenti, poiché ciò potrebbe causare problemi significativi al montaggio.

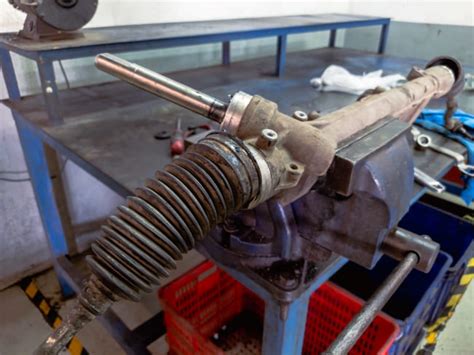

Una procedura di regolazione comunemente descritta prevede i seguenti passaggi, da eseguire preferibilmente con la scatola smontata dalla vettura e messa in morsa, lasciando il braccio curvo inferiore libero:
- Accesso alle Viti di Regolazione: Sulla parte superiore della scatola dello sterzo si trova una vite con un taglio e un controdado. Utilizzando una chiave da 17mm (o misura simile) e un cacciavite di adeguata misura per tenere ferma la vite, allentare il controdado di circa un giro. Questo creerà lo spazio necessario per avvitare la vite.
- Regolazione della Durezza del Perno: Avvitare la vite fino a raggiungere una durezza tale da permettere di ruotare il perno dello sterzo con l'aiuto di una pinza "grip". La prova va eseguita ruotando il perno completamente a sinistra e poi completamente a destra, riportandolo sempre in posizione di sterzo dritto. L'usura si concentra tipicamente nel settore centrale dello sterzo. Avvertirete un indurimento man mano che ci si avvicina alle estremità della corsa (sia a destra che a sinistra). Un leggero indurimento alle estremità è normale e non dovrebbe essere percepibile una volta che lo sterzo è montato sulla vettura.
- Bloccaggio della Vite Principale: Una volta trovata la giusta durezza, bloccare saldamente il controdado, mantenendo rigorosamente ferma la vite di regolazione.

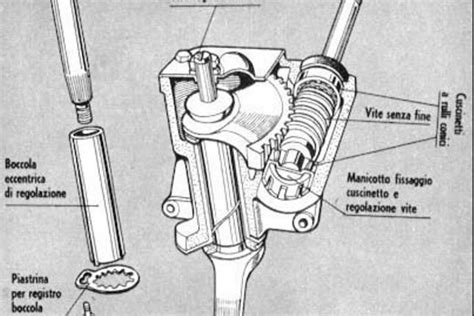

- Regolazione della Piastrina Eccentrica: Successivamente, ruotando la scatola, si notano due viti esagonali da 8mm. Allentarle senza rimuoverle (sono lunghe circa 8-10mm). Sotto queste viti si trova una piastrina che porta due tacche. In queste tacche sono inseriti due dentini rettangolari in bronzo, ricavati dalla boccola principale all'interno della quale gira il perno con il settore dentato. Questa boccola ha uno spessore eccentrico. Ruotando la levetta (associata a questa piastrina) si determina la rotazione della boccola. Questa rotazione avvicinerà o allontanerà il settore dentato dalla vite di comando dello sterzo, riducendo o aumentando il gioco.
- Verifica della Scorrevolezza: Questa operazione deve essere eseguita sempre con lo sterzo in posizione dritta. Ruotando il perno completamente a destra e poi completamente a sinistra, si deve sentire che lo sterzo tende ad indurire alle estremità della corsa. L'obiettivo è trovare un compromesso tra la durezza alle estremità e la scorrevolezza nella posizione centrale. Una volta trovato il giusto equilibrio, ribloccare le due viti da 8mm.
- Regolazione Fine con la Vite Assiale: Tornando alla vite con il cacciavite (quella con il taglio e il controdado), questa sposta assialmente il perno centrale che gira nella boccola eccentrica. In questo modo, il complesso vite-ruota viene leggermente disassato e portato a lavorare in una zona meno usurata dei due complessi dentati. Manovrando delicatamente questa vite, è possibile ovviare leggermente alla durezza introdotta dalla regolazione della boccola eccentrica.
- Regolazione Finale: La regolazione finale sarà determinata dalla combinazione delle due regolazioni (vite assiale e piastrina eccentrica), fino al raggiungimento di un punto ottimale. È fondamentale che lo sterzo venga rimontato sulla vettura in posizione dritta.
Dopo aver completato queste regolazioni, è consigliabile effettuare una prova su strada per verificare la risposta dello sterzo.
Lubrificazione della Scatola dello Sterzo
Per quanto riguarda la lubrificazione interna della scatola dello sterzo, un consiglio da parte di esperti suggerisce una miscela composta per il 50% da olio da cambio 90 e per il restante 50% da grasso filante Fiat. Questa combinazione può contribuire a migliorare la scorrevolezza e la protezione dei componenti interni.
Lo sterzo fa rumore, ingrassare il piantone senza smontare nulla IDEA, MUSA, PUNTO.
Possibili Cause Alternative del Gioco
Sebbene la scatola dello sterzo sia spesso la causa principale del gioco eccessivo, è importante considerare anche altri elementi del sistema di sterzata che potrebbero contribuire al problema. Tra questi:
- Piantone dello sterzo: Come menzionato, il piantone stesso, ovvero il tubo che collega il volante alla scatola, può presentare usura o allentamenti, specialmente nel punto di innesto con il millerighe della scatola. Un bullone che unisce il piantone alla scatola guida, se allentato, può causare un movimento assiale del volante.
- Testine dello sterzo e braccetti: Le testine dello sterzo e i braccetti che collegano il piantone alle ruote sono componenti soggetti a usura. Il loro deterioramento può manifestarsi con un gioco che si trasmette al volante.
- Cuscinetti e leveraggi: Altri componenti meccanici come cuscinetti e leveraggi all'interno del sistema possono usurarsi e causare gioco.
- Mozzo del volante: Anche il mozzo del volante, l'elemento che si collega al piantone, può presentare usura sul millerighe, contribuendo al gioco assiale.
In alcuni casi, la sostituzione di componenti come le gomme con misure leggermente diverse (ad esempio, passando a 165) potrebbe influenzare la sensazione di sterzata, ma solitamente non è la causa primaria del gioco assiale del volante.
Quando Sostituire la Scatola dello Sterzo
Nonostante le possibilità di regolazione, ci sono situazioni in cui la scatola dello sterzo è irrimediabilmente usurata e richiede la sostituzione. Se dopo aver tentato le procedure di regolazione il gioco persiste in modo significativo, o se si avvertono rumori metallici persistenti e forti durante la sterzata, è probabile che la scatola debba essere sostituita. Una scatola "come nuova" acquistata di seconda mano potrebbe in realtà presentare un'usura simile a quella smontata, quindi è consigliabile verificare attentamente le condizioni del ricambio o optare per una revisione professionale.
La verifica della scatola dello sterzo quando è smontata richiede di metterla sotto sforzo, cercando di rilevare eventuali giochi eccessivi nei movimenti degli ingranaggi o del perno centrale. Un sistema per capire se è difettosa avendola in mano è proprio quello di provare a muovere il perno e verificare la reazione della leva, cercando di individuare giochi non lineari o eccessivi.
Affrontare i problemi di gioco del volante sulla Fiat 500 richiede pazienza, precisione e una buona comprensione del sistema meccanico. Seguendo le procedure corrette e prestando attenzione ai dettagli, è spesso possibile ripristinare la funzionalità e la sicurezza dello sterzo, godendosi appieno la guida di questo intramontabile classico.
