Il Cuore dello Sterzo della Classe G: Un'Analisi Approfondita dei Giunti Cardanici per W460, W461 e W463

La Mercedes-Benz Classe G, un'icona di robustezza e capacità fuoristradistiche, deve gran parte della sua leggendaria affidabilità e precisione di guida a un complesso sistema di sterzo, in cui i giunti cardanici giocano un ruolo fondamentale. Questi componenti, spesso trascurati ma essenziali, sono i silenziosi ingranaggi che permettono al conducente di tradurre ogni minimo movimento del volante in un preciso cambio di direzione delle ruote, anche sotto le condizioni più estreme. L'architettura del sistema di sterzo, in particolare per le generazioni W460, W461 e W463, è stata progettata per offrire durabilità e reattività, e i giunti cardanici sono al centro di questa ingegneria.

Comprendere i Giunti Cardanici nella Colonna dello Sterzo

Per apprezzare appieno la funzione dei giunti cardanici nel sistema di sterzo della Classe G, è utile comprenderne la natura intrinseca. Un giunto cardanico, noto anche come giunto universale o giunto di Hooke, è un giunto meccanico che collega alberi rotanti che non sono allineati. La sua caratteristica distintiva è la capacità di trasmettere potenza rotante tra alberi ad angoli variabili. Tipicamente, un giunto cardanico è composto da due giunti a forcella collegati da un giunto centrale, spesso a forma di croce (la crociera), che permette la flessibilità angolare.

Nel contesto di un sistema di sterzo automobilistico, i giunti cardanici sono impiegati per superare gli ostacoli fisici e le dislocazioni necessarie per collegare il piantone dello sterzo (che esce dalla colonna dello sterzo alla base del volante) alla scatola dello sterzo, situata più in basso e spesso disassata rispetto all'asse centrale del veicolo. La colonna dello sterzo deve attraversare il vano motore, il cruscotto e la paratia firewall, e questi giunti consentono di mantenere una connessione meccanica continua e fluida nonostante i cambi di angolazione e le distanze che devono essere coperte.

La loro presenza è particolarmente cruciale in veicoli con architetture del telaio robuste e motori posizionati in modo da richiedere un percorso tortuoso per il segnale di sterzo. La Mercedes-Benz Classe G, con il suo telaio a longheroni e traverse e la sua destinazione d'uso che spesso la porta ben lontana dalle strade asfaltate, beneficia enormemente della flessibilità e della robustezza offerte dai giunti cardanici nel suo sistema di sterzo.

Il Ruolo Cruciale nella Mercedes-Benz Classe G

Nella Mercedes-Benz Classe G, i giunti cardanici dello sterzo non sono semplici elementi di collegamento, ma componenti critici che garantiscono la sicurezza, la manovrabilità e l'esperienza di guida. La loro funzione primaria è quella di trasmettere il movimento rotatorio dal volante alle ruote sterzanti, mantenendo al contempo una connessione meccanica indipendente dal movimento delle sospensioni e dalla flessione del telaio.

La colonna dello sterzo di una Classe G è un assieme complesso che include spesso uno o più giunti cardanici. Questi giunti sono posizionati strategicamente lungo l'asse dello sterzo per compensare gli angoli tra il piantone dello sterzo e il tirante dello sterzo, che a sua volta è collegato al meccanismo di sterzo principale. La loro capacità di operare ad angoli variabili permette di mantenere un collegamento diretto e preciso, essenziale per un veicolo che richiede un controllo impeccabile in off-road, dove il terreno può essere irregolare e imprevedibile.

Questi componenti devono essere costruiti per resistere a carichi torsionali significativi, vibrazioni costanti, e potenziali impatti esterni, soprattutto considerando l'uso intensivo a cui sono destinate molte Classe G. La loro progettazione e la qualità dei materiali utilizzati sono quindi di primaria importanza per garantire un funzionamento affidabile nel tempo.

Evoluzione e Applicabilità attraverso le Generazioni W460, W461 e W463

La storia della Mercedes-Benz Classe G abbraccia diverse generazioni e innumerevoli varianti, ognuna con specifiche esigenze ingegneristiche. I giunti cardanici dello sterzo sono stati una costante in questa evoluzione, adattandosi ai cambiamenti nel design del telaio, nei motori e nelle specifiche di sterzo.

La Generazione W460 (1979-1993): Questa è la generazione originale, concepita come veicolo militare e civile robusto. I modelli come il 230 G, 230 GE, 250 GD, 300 GD, che spaziavano da 66 kW a 92 kW, erano equipaggiati con sistemi di sterzo che facevano affidamento su giunti cardanici per garantire la connessione tra il volante e le ruote. La loro progettazione doveva essere estremamente robusta per sopportare le sollecitazioni tipiche dell'uso fuoristrada.

La Generazione W461 (dal 1990 in poi, con produzione estesa): Il W461 rappresenta un'evoluzione del W460, mantenendo molte delle sue caratteristiche fondamentali ma introducendo aggiornamenti. Questa serie, che include modelli come il 230 GE (92 kW), 250 GD (68 kW), 290 GD G 290 D (70 kW), G 270 CDI (115 kW), G 280 CDI (135 kW), G 290 TD (88 kW), G 300 CDI (135 kW), e più recenti con motorizzazioni CDI fino al 2016, ha continuato a impiegare giunti cardanici nella colonna dello sterzo. L'introduzione di motori diesel più potenti e sistemi di iniezione common rail ha richiesto un sistema di sterzo altrettanto robusto e reattivo, e i giunti cardanici hanno adattato la loro capacità di sopportare carichi torsionali maggiori. Le specifiche per i modelli W461 coprono un ampio spettro di potenze, dal 230 GE (92 kW) fino ai potenti G 300 CDI (135 kW) e G 280 CDI (135 kW), evidenziando la necessità di componenti di sterzo versatili e resistenti.

La Generazione W463 (dal 1989 in poi): Il W463, pur condividendo l'impostazione generale con i suoi predecessori, ha introdotto significative modifiche, specialmente nei sistemi di sospensione e di sterzo, orientandosi maggiormente al comfort e alle prestazioni su strada, senza però rinunciare alle capacità off-road. La vasta gamma di motorizzazioni per il W463, che include il 200 GE (85 kW), 230 GE (93 kW), 250 GD (69 kW), 300 GD (83 kW), 300 GE (125-128 kW), 350 Turbo GD (100 kW), G 270 CDI (115 kW), G 300 TD (130 kW), G 320 (155-158 kW), G 320 CDI (165 kW), G 350 CDI (155 kW), fino alle potenti versioni AMG come il G 55 AMG (260-373 kW) e il G 63 AMG (400 kW) o il G 65 AMG (450 kW), implica un sistema di sterzo finemente calibrato. Anche in questa generazione, i giunti cardanici sono essenziali per collegare il volante alla scatola dello sterzo, garantendo che il feedback e il controllo siano precisi indipendentemente dalla velocità e dalle condizioni di guida. La progressione da motori più piccoli a motori V8 e V12 ad altissima potenza ha naturalmente imposto requisiti maggiori sui componenti dello sterzo, inclusi i giunti cardanici, che devono gestire coppie torsionali enormi.

È interessante notare come i modelli più potenti, come il G 500 (218-285 kW) o il G 55 AMG (fino a 373 kW), richiedano giunti cardanici in grado di sopportare livelli di stress meccanico significativamente superiori rispetto ai modelli delle prime generazioni con motori meno potenti. La longevità di questi veicoli, con molti modelli W461 e W463 ancora in circolazione e attivi, sottolinea la robustezza intrinseca della progettazione originale e la durabilità dei componenti chiave come i giunti cardanici dello sterzo.

Aspetti Tecnici e Materiali

La progettazione e la costruzione dei giunti cardanici per la Classe G sono ottimizzate per la robustezza, la resistenza all'usura e la capacità di operare in ambienti difficili.

• Materiali: Solitamente realizzati in acciaio legato ad alta resistenza, come il cromo-molibdeno, i giunti cardanici sono sottoposti a trattamenti termici specifici (come tempra e rinvenimento) per migliorarne la durezza, la resistenza alla fatica e all'usura. Le crociere, che costituiscono il cuore mobile del giunto, sono spesso dotate di cuscinetti a rullini sigillati per ridurre l'attrito e consentire un movimento fluido anche sotto carico.
• Lubrificazione: I giunti cardanici moderni sono spesso sigillati ermeticamente e riempiti di grasso lubrificante per tutta la loro vita operativa. Questo approccio "a vita" riduce la necessità di manutenzione ordinaria, ma implica che, una volta che il grasso si degrada o la sigillatura cede, il componente è destinato a usurarsi rapidamente. Nelle generazioni più vecchie o in alcune applicazioni specifiche, potevano essere presenti prese di ingrassaggio per consentire la lubrificazione periodica.

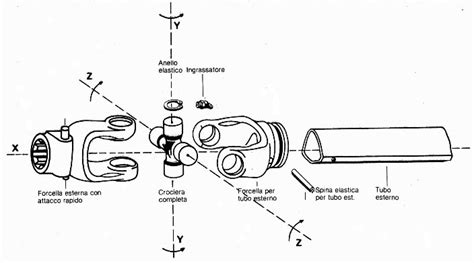

• Design: Il design tipico prevede due giunti a forcella collegati da una crociera. Le forcelle sono progettate per accoppiarsi precisamente con gli alberi di trasmissione, mentre la crociera, con i suoi perni e cuscinetti, permette l'articolazione. In molte applicazioni di sterzo, un giunto cardanico viene utilizzato per collegare l'albero intermedio della colonna dello sterzo all'albero di uscita, che a sua volta va alla scatola dello sterzo. Un secondo giunto può essere presente all'estremità del tirante dello sterzo o sulla scatola stessa. La precisione delle tolleranze di fabbricazione è fondamentale per minimizzare il gioco e garantire una risposta immediata dello sterzo.

Manutenzione, Sintomi di Usura e Diagnosi

Sebbene progettati per essere durevoli, i giunti cardanici dello sterzo sono soggetti a usura nel tempo, specialmente in condizioni di utilizzo gravoso tipiche della Classe G. L'usura si manifesta in vari modi, influenzando la sicurezza e il comfort di guida.

Sintomi di Usura:

• Rumori: Uno dei sintomi più comuni di un giunto cardanico usurato è un rumore di "clic" o "toc" che si avverte quando si gira il volante, specialmente a basse velocità o da fermo. Questi rumori possono anche manifestarsi durante le manovre, quando si sterza completamente, o quando si passa su dossi o avvallamenti che causano un movimento delle sospensioni.
• Gioco nello Sterzo: Un giunto cardanico allentato o usurato può introdurre gioco nella colonna dello sterzo. Ciò significa che il volante potrebbe muoversi liberamente per un breve tratto prima che le ruote inizino a sterzare, riducendo la precisione della guida e la sensazione di connessione diretta con la strada.
• Vibrazioni: In casi di usura più avanzata, le vibrazioni possono essere trasmesse attraverso il volante, specialmente a determinate velocità. Questo può essere dovuto a un disallineamento o a un movimento irregolare all'interno del giunto.
• Difficoltà di Sterzo: Sebbene meno comune, un giunto cardanico gravemente danneggiato o bloccato può causare una resistenza insolita durante la rotazione del volante.

Diagnosi:La diagnosi di un giunto cardanico usurato richiede un'ispezione visiva e un controllo manuale.

1. Ispezione Visiva: Si cerca innanzitutto la presenza di danni evidenti, come crepe, corrosione eccessiva o perdite di grasso.
2. Controllo Manuale: Con il veicolo fermo e il motore spento, un tecnico esperto può afferrare l'albero di trasmissione dello sterzo e provare a muoverlo in diverse direzioni (su/giù, avanti/indietro) per sentire o vedere eventuali giochi eccessivi nei giunti cardanici. Questo test è spesso più efficace se eseguito da due persone, una che muove il volante e l'altra che ispeziona il giunto.
3. Test su Strada: Ascoltare attentamente i rumori durante la guida e valutare la risposta dello sterzo sono passaggi fondamentali.

Manutenzione Preventiva:Dato che molti giunti cardanici sono sigillati, la manutenzione si concentra principalmente sul controllo periodico. Se il veicolo è equipaggiato con giunti che presentano prese di ingrassaggio, è essenziale seguire il programma di manutenzione raccomandato per assicurare una lubrificazione adeguata. Per i giunti sigillati, la chiave sta nell'ispezione per individuare precocemente segni di usura o danni, che potrebbero indicare la necessità di sostituzione prima che il problema diventi critico.

L'Impatto delle Diverse Motorizzazioni sui Requisiti dei Giunti Cardanici

La vasta gamma di motorizzazioni offerte per le Mercedes-Benz Classe G nel corso dei decenni ha avuto un impatto diretto sui requisiti imposti ai componenti del sistema di sterzo, inclusi i giunti cardanici.

• Modelli W460 e W461 con motori aspirati (es. 230 G, 250 GD, 300 GD): Questi veicoli, pur essendo robusti, operavano con potenze e coppie torsionali relativamente contenute rispetto alle generazioni successive. I giunti cardanici dovevano garantire affidabilità e precisione, ma le sollecitazioni erano meno estreme. Ad esempio, un 250 GD (62-68 kW) o un 300 GD (65-83 kW) imponevano carichi torsionali significativamente inferiori rispetto a un motore turbo diesel o a un V8 a benzina.
• Modelli W461 con motori turbo diesel e CDI (es. 290 GD, G 270 CDI, G 280 CDI, G 300 CDI): L'introduzione di motori turbo diesel e successivamente dei sistemi common rail (CDI) ha aumentato considerevolmente la potenza e la coppia disponibile. Un G 290 GD (70 kW) o un G 270 CDI (115 kW) generano forze maggiori che vengono trasmesse attraverso la colonna dello sterzo. I giunti cardanici in questi modelli dovevano essere dimensionati per gestire queste coppie più elevate, garantendo al contempo che la risposta dello sterzo rimanesse precisa e pronta. La transizione verso la tecnologia CDI ha significato un salto qualitativo in termini di efficienza e prestazioni, ma anche un aumento delle sollecitazioni sui componenti meccanici.
• Modelli W463 con motori ad alte prestazioni (es. G 320, G 500, versioni AMG): La generazione W463, in particolare nelle sue varianti più lussuose e performanti, ha visto l'adozione di motori che producono potenze e coppie torsionali enormi. Un G 500 (218-285 kW) o un G 55 AMG (fino a 373 kW), e soprattutto il G 63 AMG (400 kW) o il G 65 AMG (450 kW), sottopongono il sistema di sterzo a sollecitazioni estreme. I giunti cardanici in questi veicoli sono progettati con materiali ancora più resistenti e tolleranze più strette per sopportare coppie torsionali che possono superare i 600 Nm o più. La loro capacità di mantenere la precisione e la durabilità sotto tali carichi è una testimonianza dell'eccellenza ingegneristica Mercedes-Benz.

La capacità di Mercedes-Benz di adattare e rafforzare componenti come i giunti cardanici per soddisfare le crescenti richieste di potenza e prestazioni, mantenendo al contempo la leggendaria affidabilità della Classe G, è uno degli aspetti chiave che hanno contribuito al suo successo duraturo. Che si tratti di un robusto 300 GD del 1979 (W460) o di un potente G 65 AMG del 2016 (W463), i giunti cardanici dello sterzo rimangono elementi vitali, garantendo che ogni comando del volante si traduca in un'azione precisa e controllata delle ruote.
