Il sistema di trasmissione di un veicolo è un complesso intreccio di componenti progettati per trasferire la potenza dal motore alle ruote. Nel caso specifico della Fiat Panda 4x4 modello 141, un elemento cruciale per il corretto funzionamento del sistema di trazione integrale è il supporto dell'albero di trasmissione. Questo componente, spesso trascurato nella manutenzione ordinaria, svolge un ruolo fondamentale nel garantire la stabilità, l'allineamento e la riduzione delle vibrazioni dell'albero stesso, contribuendo così alla longevità dell'intero drivetrain.
Comprendere il Ruolo del Supporto Albero di Trasmissione

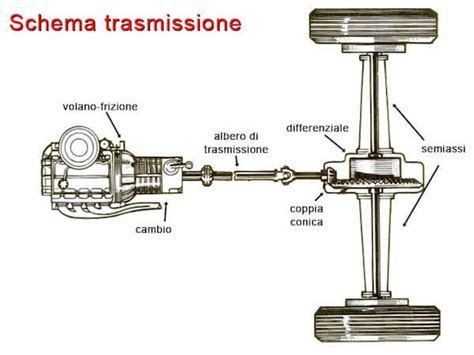

L'albero di trasmissione, noto anche come albero cardanico, è un componente rotante che collega la scatola del cambio o il differenziale anteriore con il differenziale posteriore (nel caso della trazione integrale). Durante il suo funzionamento, l'albero di trasmissione è soggetto a carichi, torsioni e potenziali flessioni, specialmente in un veicolo con capacità fuoristrada come la Panda 4x4. Il supporto dell'albero di trasmissione, spesso costituito da un cuscinetto gommino o metallo, è progettato per sostenere l'albero in un punto intermedio, solitamente vicino al centro del veicolo.
Le sue funzioni primarie includono:
- Sostegno Strutturale: Mantiene l'albero di trasmissione in una posizione corretta, prevenendo cedimenti o disallineamenti che potrebbero causare danni ai componenti circostanti.
- Assorbimento delle Vibrazioni: Il materiale ammortizzante (gomma) nel supporto aiuta ad assorbire le vibrazioni generate dalla rotazione dell'albero, migliorando il comfort di guida e riducendo lo stress sui componenti del drivetrain.
- Compensazione dei Movimenti: Permette lievi movimenti e flessioni dell'albero dovuti alle variazioni di carico e alle irregolarità del terreno, senza trasmettere eccessive sollecitazioni al telaio del veicolo.
- Allineamento: Assicura che l'albero di trasmissione rimanga correttamente allineato, ottimizzando l'efficienza della trasmissione di potenza e prevenendo usura prematura dei giunti universali (crociere).
Specifiche Tecniche del Supporto Albero di Trasmissione GTFT001
Per la Fiat Panda 4x4 (141), il supporto albero di trasmissione identificato dal codice magazzino GTFT001 presenta le seguenti caratteristiche tecniche dettagliate:
- Lato Montaggio: Posteriore. Questo indica la posizione specifica del supporto lungo l'albero di trasmissione.
- Diametro Interno Cuscinetto: 15 mm. Questo dato è fondamentale per assicurare la compatibilità con il diametro dell'albero di trasmissione su cui il cuscinetto si inserisce.
- Diametro Esterno Supporto: 63 mm. Misura esterna del corpo del supporto, importante per verificare lo spazio disponibile nel telaio o nella staffa di montaggio.
- Diametro Fori Fissaggio: 8 mm. Indica il diametro delle viti o dei bulloni utilizzati per fissare il supporto alla struttura del veicolo.
- Materiale: Gomma / Metallo. La combinazione di questi materiali è tipica per i supporti che richiedono sia robustezza strutturale (metallo) sia capacità di smorzamento delle vibrazioni (gomma).
- Tipo di Ricambio: Ricambio Nuovo Aftermarket. Questo significa che il pezzo è prodotto da un'azienda terza specializzata nella componentistica auto, non direttamente da Fiat, ma progettato per essere un sostituto compatibile.
- Garanzia: 2 Anni. Una garanzia standard che offre sicurezza sull'affidabilità del prodotto.
- Marca: NTY. NTY è un produttore noto nel settore dei ricambi automobilistici, specializzato in componenti per sospensioni, sterzo e trasmissione.
Applicazioni e Compatibilità
Il supporto albero di trasmissione GTFT001 è specificamente progettato per la Fiat Panda (141), con particolare riferimento alla versione 1100 Trekking 4x4. Le informazioni tecniche forniscono un intervallo di produzione dettagliato per questa applicazione: da Ottobre 1991 (10.1991) a Luglio 2004 (07.2004).
Durante questo periodo, il motore equipaggiato su questo modello era il 1108 cc (1.1 litri), con una potenza di 37 kW (50 CV). È essenziale verificare sempre la corrispondenza esatta del numero di telaio o delle specifiche del proprio veicolo per garantire la compatibilità del ricambio, poiché anche all'interno dello stesso modello e anno possono esistere leggere variazioni.
Codici Comparativi e Riferimenti OE/OEM
Per facilitare l'identificazione e la sostituzione, il supporto albero di trasmissione GTFT001 è associato a diversi codici comparativi di altri produttori e ai codici originali Fiat (OE - Original Equipment). Questo aiuta i meccanici e gli appassionati a trovare un ricambio compatibile anche se non si dispone del codice originale Fiat.
I codici comparativi includono:
- BTAG9F001BTA
- Original Imperium: 25887
- BIRTH: 51514
- Metalcaucho: 5687
- STC: T405687
- FIAT: 7541164
Il codice originale Fiat (OE) di riferimento è G9F001BTA.
Altri codici identificativi o descrizioni di modifica associate a questo ricambio includono:
- GOM-2498
- AW1420393
- GSP 516739
- RU-2498
- GOJ2498
La presenza di questi codici multipli sottolinea l'importanza di un'accurata ricerca al momento dell'acquisto di un ricambio, assicurandosi che il codice fornito dal venditore corrisponda a uno dei riferimenti noti per il proprio veicolo.
Informazioni sul Produttore e Disponibilità
Il produttore di questo ricambio aftermarket è NTY, con il codice prodotto NLW-FT-001. La società produttrice è AJS Parts sp. z o.o. sp. k., con sede in Polonia. La disponibilità di questo componente è offerta da diversi rivenditori online, come indicato dalle informazioni di vendita.
Manutenzione 4X4 - alberi di trasmissione - Land Rover Defender 90 Td5 🛠
Considerazioni sull'Acquisto e la Sostituzione
Quando si considera la sostituzione del supporto dell'albero di trasmissione, è importante valutare diversi aspetti:
- Costo: Il prezzo indicato per il supporto è di 57,00 € IVA inclusa, con un prezzo precedente di 51,30 €. A questo si aggiunge un costo di spedizione di 7,50 €. La variazione di prezzo può indicare promozioni o aggiornamenti di listino.
- Tempi di Consegna: La spedizione in giornata per ordini pervenuti entro le 15:30 suggerisce un servizio logistico efficiente. I metodi di pagamento accettati sono vari, tra cui PayPal, carte di credito, bonifico bancario anticipato e contrassegno, offrendo flessibilità al cliente.
- Politica di Reso: La possibilità di reso entro 30 giorni dall'ordine fornisce una rete di sicurezza in caso di acquisto errato o insoddisfazione.
- Qualità del Ricambio Aftermarket: Mentre i ricambi aftermarket come quelli di NTY offrono un'alternativa più economica rispetto ai ricambi originali, è sempre consigliabile informarsi sulla reputazione del produttore e sulla qualità dei materiali utilizzati. La garanzia di 2 anni è un buon indicatore.
- Installazione: La sostituzione del supporto dell'albero di trasmissione richiede competenze meccaniche specifiche. È un lavoro che dovrebbe essere eseguito da un professionista qualificato per garantire un corretto allineamento e montaggio, evitando potenziali danni all'albero o ad altri componenti del drivetrain. Un montaggio errato può portare a vibrazioni eccessive, usura precoce dei giunti universali e persino alla rottura dell'albero stesso.
Impatto di un Supporto Danneggiato
Un supporto albero di trasmissione usurato o danneggiato può manifestarsi attraverso una serie di sintomi, che peggiorano con il tempo se non affrontati:
- Vibrazioni: Le vibrazioni, specialmente a determinate velocità, sono il sintomo più comune. Queste vibrazioni possono essere percepite attraverso il pavimento dell'abitacolo, il volante o persino i sedili.
- Rumori: Si possono avvertire rumori anomali, come cigolii, ticchettii o ronzii, specialmente durante l'accelerazione, la decelerazione o in curva.
- Usura Prematura dei Componenti: Un supporto difettoso può causare un disallineamento dell'albero di trasmissione, aumentando lo stress sui giunti universali (crociere) e sui cuscinetti, portando a una loro usura accelerata.
- Perdita di Potenza o Efficienza: Un albero non correttamente allineato può non trasmettere la potenza in modo efficiente, riducendo le prestazioni del veicolo.
- Danni Strutturali: Nei casi più gravi, un albero di trasmissione disallineato o vibrante in modo eccessivo può causare danni a componenti vicini, come il cambio, il differenziale o persino al telaio del veicolo.
La manutenzione preventiva, che include l'ispezione periodica dello stato del supporto albero di trasmissione, è fondamentale per prevenire questi problemi e garantire la sicurezza e l'affidabilità della Fiat Panda 4x4. Controllare l'integrità del gommino, l'assenza di gioco eccessivo e il corretto fissaggio del supporto sono passaggi semplici ma importanti nella cura di questo veicolo.
In sintesi, il supporto dell'albero di trasmissione è un componente di vitale importanza per la Fiat Panda 4x4 (141), garantendo il corretto funzionamento del sistema di trazione integrale. La comprensione delle sue specifiche tecniche, delle applicazioni e dei sintomi di un eventuale malfunzionamento è essenziale per ogni proprietario di questo iconico veicolo.
