La Volkswagen Golf IV, prodotta dal 1997 al 2006, rappresenta un pilastro dell'automobilismo moderno. Con oltre 4 milioni di unità circolanti, la sua fama di affidabilità è ben meritata, grazie soprattutto a una carrozzeria zincata resistente alla corrosione e a un telaio solido. Tuttavia, con l'avanzare dell'età e del chilometraggio, anche le componenti più robuste iniziano a mostrare segni di usura. Tra queste, la scatola dello sterzo - spesso chiamata cremagliera - è un elemento critico che richiede attenzione, specialmente quando si manifestano perdite di olio o una maggiore durezza nella rotazione del volante.
Caratteristiche tecniche del sistema di sterzo

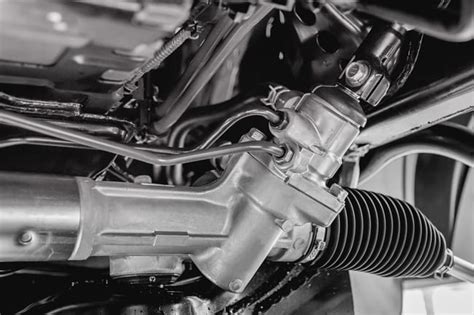

Il modello era dotato di due tipi di cremagliera dello sterzo: una versione idraulica con azionamento dalla puleggia del motore e una versione elettrica. Se il secondo tipo è molto più raro, solitamente nelle versioni e nelle modifiche successive, il primo era montato sulla maggior parte delle versioni del modello. Inoltre, altre auto VAG costruite all'inizio del secolo sulla stessa piattaforma della Golf 4 erano dotate di un meccanismo di sterzo completamente simile: Audi A3, Skoda Octavia, VW New Beetle, SEAT Leon e Toledo, e, naturalmente, la VW Bora / Jetta. Le cremagliere dello sterzo idraulico su tutte queste auto sono assolutamente identiche e intercambiabili.
L’idroguida è un servosterzo idraulico che facilita il movimento delle ruote. La pompa messa in funzione dal movimento dell’albero motore - mediante cinghia in gomma - spinge un olio particolare lungo le tubazioni. Il distributore viene azionato dalla vite globoidale (chiamata comunemente vite senza fine) che riceve l’ordine dal piantone sterzo. A differenza del vecchio sistema, l’idroguida richiede maggiori attenzioni. Il paraolio è un anello di tenuta che blocca la fuoriuscita dell’olio, ma permette ai due tiranti sterzo di muoversi liberamente in entrata e uscita.
Identificazione dei guasti e sintomi comuni
La riparazione della cremagliera dello sterzo può essere necessaria se si verificano i seguenti sintomi: battiti o cigolii in curva, rigidità del volante, perdita di fluido idraulico, luce nello sterzo, ritorno irregolare del volante in posizione neutra o vibrazioni percepibili nel volante.
Uno dei problemi più frequenti è la perdita di olio dalle cuffie. Hai olio nella cuffia (cuffie) dello sterzo, problema comune per le scatole guida Koyo si rovinano le guarnizioni interne. In pratica all'interno della scatola sterzo ci sono delle guarnizioni (paraoli) che con il passare del tempo si usurano e tendono a far trasudare l'olio fino ad arrivare alla completa perdita. Se ci fosse una perdita anche minima dalla cuffia della scatola sterzo, è bene monitorare la situazione. La cuffia ha la funzione di proteggere la cremagliera dello sterzo dalla polvere, e preservare il grasso di lubrificazione; non nasce per contenere l'olio idraulico.
RUMORE AVANTRENO: TESTINE TIRANTI STERZO - Sostituzione TESTINE Panda 0.9 TwinAir Natural Power
Analisi delle cause di malfunzionamento
I principali problemi della cremagliera dello sterzo VW Golf 4, così come di altre unità idrauliche simili, sono l'usura di ghiere e guarnizioni (principalmente sull'asta). La perdita di fluido idraulico è la causa più frequente di guasto dell'unità. Un altro fattore è la corrosione dell'asta della cremagliera. Di norma, si verifica a causa dell'usura dei parapolvere e delle ghiere. Tuttavia, la parte danneggiata dalla ruggine stessa può causare perdite e la distruzione degli elementi di tenuta.
L'usura degli ingranaggi si verifica con un elevato chilometraggio a causa dell'usura dei denti dello stelo, nella maggior parte dei casi nella posizione centrale, e porta al gioco del volante. Anche il guasto dei cuscinetti o delle boccole della cremagliera contribuisce al gioco dello sterzo e provoca battiti. Infine, le condizioni del fluido sono cruciali: un olio di scarsa qualità o contaminato può causare problemi in tutto il meccanismo.
Procedure di diagnosi e manutenzione
Per prima cosa occorre aggiungere dell’olio nella vaschetta, possibilmente con motore acceso in modo da essere sicuri di aver riempito l’intero circuito. Se il livello del liquido non si abbassa vistosamente, la situazione potrebbe essere gestibile, ma è opportuno tenere sotto controllo l'olio. Se il rumore sparisce dopo il rabbocco ma alzando l'auto sul ponte la scatola dello sterzo è bagnata di olio, il meccanico potrebbe suggerire di andare avanti così, tenendo sotto controllo il livello, ma se la faccenda peggiora si dovrà cambiare la scatola dello sterzo.
È consigliabile fare una revisione dei componenti essenziali, dai quali potrebbe fuoriuscire olio: filtro, tappo di scarico, tappo olio. Se il problema sembra essere il filtro dell’olio, questo potrebbe dipendere da usura o errato allineamento. Se, invece, il problema è il tappo di scarico, che si trova in fondo alla coppa dell’olio, questo potrebbe essere allentato o infilato erroneamente.
Complessità dell'intervento di riparazione
La riparazione della cremagliera dello sterzo della VW Golf IV è un'operazione complessa ma fattibile che richiede determinate competenze, strumenti e attenzione ai dettagli. Per smontare la cremagliera dello sterzo, è necessario allentare tutti i bulloni di fissaggio del sottotelaio e del bilanciere, che sono difficili da svitare perché si trovano sotto e sono soggetti a corrosione. Su alcuni modelli sarà anche necessario svitare il supporto del silenziatore, il che presenta un'ulteriore difficoltà: a causa delle temperature, i bulloni possono bloccarsi.
Gli elementi del meccanismo di sterzo vengono svitati non solo nel vano motore, ma anche nell'abitacolo. Qui è necessario rimuovere il tappo di plastica della trasmissione cardanica dell'albero dello sterzo e rimuovere l'albero stesso. È necessario contrassegnare la posizione dell'albero ed è consigliabile fissarlo con uno scatto, in modo da non strappare il cappio. Inoltre, è molto difficile per una persona inesperta determinare visivamente il potenziale di riparazione delle parti corrose. Ad esempio, la lucidatura dell'albero, che viene spesso utilizzata, non sempre produce i risultati desiderati.
Strategie di ripristino e sostituzione
In sede di officina, l'algoritmo di intervento prevede una diagnosi primaria del malfunzionamento, lo smontaggio della cremagliera, la verifica di tutti i componenti interni e la decisione sulla natura della riparazione. Se la riparazione dell'unità è impossibile o inopportuna, si propone di installare una cremagliera dello sterzo nuova o completamente restaurata.
Il ricondizionamento può includere: rettifica dell'asta, fori di sede delle boccole dell'alloggiamento della cremagliera dello sterzo, sostituzione di altri elementi - cuscinetti, ghiere, boccole, guarnizioni - con elementi nuovi. Sul banco di prova, simulando le modalità di funzionamento dell'auto sotto pressione, si controlla la tenuta delle guarnizioni e i parametri dell'unità. La fase finale prevede l'assemblaggio completo dell'auto, prove di guida e il controllo delle condizioni degli elementi delle sospensioni, inclusi snodi dello sterzo, giunti sferici, ed esecuzione della procedura di regolazione degli angoli delle ruote (camber).
Considerazioni sulla gestione del fine corsa
È possibile regolare il fine corsa tramite quei tappi con controdado che puoi vedere ad entrambe le estremità della scatola guida. Dalla parte passeggero è relativamente facile in quanto si lavora molto bene semplicemente aprendo il cofano motore; dalla parte guidatore è nascosto un po' sotto la batteria. Al limite puoi togliere tutto il parafango, non è molto difficile, poi allenti il dado e regoli il fine corsa con i tappi. È consigliabile farlo con la vettura sollevata, in questo modo è facilissimo trovare la giusta fine corsa.
Ricordate che lo sterzo è una parte troppo importante dell'auto per affidarne il ripristino a non professionisti o per imparare da soli. Solo gli specialisti possono conoscere a fondo tutte le sfumature e riportare il meccanismo dello sterzo in uno stato non inferiore a quello di fabbrica.
