La corretta funzionalità dei componenti che costituiscono il mozzo ruota anteriore di un Land Rover Discovery 300 Tdi è di fondamentale importanza per garantire sicurezza, affidabilità e prestazioni ottimali, specialmente durante lunghi viaggi o percorsi off-road impegnativi. Al centro di questa complessa ma cruciale area meccanica si trovano i cuscinetti a rulli conici, spesso definiti "Timken" dal nome di un produttore molto conosciuto e che solitamente rappresentano il montaggio d'origine. La loro corretta regolazione non è un dettaglio trascurabile, ma un'operazione che incide direttamente sulla tenuta di strada, sulla precisione dello sterzo e sulla durabilità dell'intera trasmissione. Comprendere il loro funzionamento e le procedure di manutenzione è pertanto un passo necessario per ogni proprietario attento.

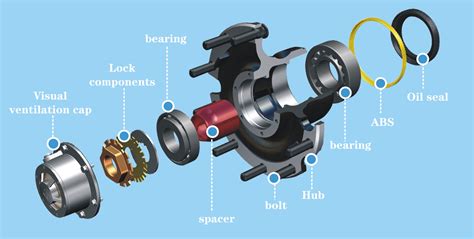

Il Cuore del Mozzo: I Cuscinetti a Rulli Conici
I mozzi delle ruote girano su una coppia di cuscinetti a rulli conici montati in opposizione. Questa configurazione, nota anche come "montaggio Timken", è progettata per sopportare carichi radiali e assiali combinati. È essenziale comprendere che, a differenza di altri componenti meccanici come quelli dei differenziali, i cuscinetti dei mozzi ruota non devono essere montati stretti. Al contrario, devono presentare un certo gioco, ovvero una tolleranza nel movimento assiale. Questo gioco, approssimativamente compreso tra 0.013 mm e 0.1 mm, è vitale per il corretto funzionamento. Un assemblaggio senza gioco, cioè con un precarico eccessivo, avrebbe conseguenze immediate e deleterie: un riscaldamento anomalo dei cuscinetti e, di conseguenza, un'usura prematura che ne decreterebbe la rapida fine della vita utile.
L'Importanza del Gioco: Precisione e Tenuta di Strada
Il gioco presente nei cuscinetti ruota non è un difetto, bensì una caratteristica intrinseca del loro design, studiata per ottimizzarne le prestazioni e la durata. Un controllo e una messa a punto regolari di questo gioco sono quindi operazioni imprescindibili nella manutenzione ordinaria del Discovery 300 Tdi. Se si osserva un aumento graduale del gioco, ciò è estremamente pregiudizievole per la tenuta di strada del veicolo, rendendo la guida meno precisa e reattiva. Inoltre, un gioco eccessivo può comportare un'usura accelerata dei giunti omocinetici e di altri componenti della trasmissione, creando un effetto domino che compromette l'integrità meccanica generale. La precisione della direzione, in particolare, dipende fortemente dalla corretta tolleranza dei cuscinetti del mozzo.
Valutare il Gioco: Metodi Semplici e Strumenti Necessari
La valutazione del gioco dei cuscinetti ruota è un'operazione molto semplice, che richiede pochi strumenti e che è alla portata di qualsiasi utente dotato di un minimo di manualità. Teoricamente, l'utilizzo di un comparatore è lo strumento ideale per ottenere una misurazione esatta, ma come si vedrà, è generalmente possibile fare una stima accurata anche senza di esso, affidandosi all'esperienza e al "feeling".
Il metodo più diretto per individuare un gioco eccessivo consiste nello scuotere la ruota con le mani, applicando forza in diverse direzioni, o persino utilizzando il ginocchio per spingere e tirare la ruota. Per eseguire una valutazione attendibile, questa operazione deve essere fatta con la ruota sollevata da terra, in modo da eliminare il carico del peso del veicolo.
Per ottenere un'idea più precisa, si può procedere allo smontaggio della ruota. Questo passaggio libera il mozzo dal peso considerevole della ruota completa di pneumatico, rendendo la percezione del gioco più nitida. Una volta che la ruota è smontata, si posizionano le mani diametralmente opposte sul mozzo e si cerca di muoverlo lungo l'asse del semiasse. Questa valutazione, tuttavia, può essere leggermente perturbata dalla presenza della pinza del freno e, nella parte anteriore, dal gioco potenziale a livello dei cuscinetti del perno fuso (pivot bearing), che sono senza possibilità di registrazione.
Nonostante queste potenziali interferenze, è molto facile valutare il gioco assiale dei cuscinetti del mozzo senza strumenti di misura specifici: si deve percepire un movimento appena percettibile. In passato, si diceva spesso che "il gioco è il cuore della meccanica", sottolineando l'importanza di questa tolleranza per la longevità dei componenti.
La Messa a Punto del Gioco: Due Metodi Principali
Esistono principalmente due metodi per la messa a punto del gioco dei cuscinetti ruota su un Land Rover Discovery 300 Tdi, a seconda della configurazione specifica del mozzo.
1. Messa a Punto con Dado e Contro Dado (Modello 300 Tdi)
Questo è il caso più corrente per il Discovery 300 Tdi, che utilizza un sistema di regolazione mediante un dado principale (dado di messa a punto) e un contro dado, entrambi assicurati da una rondella apposita o da un sistema di bloccaggio.
La procedura inizia con il ritiro del disco freno, dopo aver rimosso il contro dado. Successivamente, si stringe moderatamente il dado di messa a punto fino a sentire una leggera resistenza, indicando che il dado gira più o meno liberamente. A questo punto, si ritorna indietro di circa un quarto di giro. Questo "quarto di giro" è il metodo classico di messa a punto e, nella pratica, tende a fornire un gioco di circa 0.1 mm, che è generalmente considerato soddisfacente. È stato osservato che ruotare indietro di un ottavo di giro porta spesso a un gioco troppo debole (inferiore o uguale a 0.01 mm), con variazioni importanti tra una prova e l'altra. Ottenere un gioco predeterminato inferiore a 0.1 mm (ad esempio, 0.05 mm) prima dell'installazione del contro dado è praticamente impossibile con questo metodo.
Dopo aver regolato il dado principale, si rimette a posto il disco freno, eventualmente dopo averlo fatto rettificare se usurato. Successivamente, si rimonta il contro dado e lo si stringe senza eccesso. È inutile stringere eccessivamente il contro dado, poiché il suo scopo principale è quello di immobilizzare il dado di messa a punto. L'ingranaggio corretto è che il dado e il contro dado siano tirati l'uno contro l'altro. Infine, si abbassa la linguetta della rondella di bloccaggio sul dado di messa a punto e, successivamente, sul contro dado, per assicurarli in posizione. Per chi ha dubbi, è sempre consigliabile verificare il gioco residuo con un comparatore.
È fondamentale ricordare un aspetto spesso trascurato: la rotazione del mozzo durante la messa a punto. Quando si regola il gioco di una coppia di cuscinetti a rulli conici, si spostano assialmente i coni (l'anello interno con i rulli e la gabbia) rispetto ai bacini o alle ghiere (l'anello esterno montato nel mozzo). I rulli scivolano assialmente lungo l'intera lunghezza del loro tracciato, specialmente sotto il carico imposto dal peso del mozzo. Per una corretta messa a punto, si intende che la faccia dei rulli entri in buon contatto con la spalla dell'anello interno. Per questo motivo, è spesso necessario verificare il gioco dei cuscinetti dopo alcune centinaia di chilometri, poiché il gioco tende sempre ad aumentare leggermente man mano che i rulli si assestano. La norma generale vuole che, quando si regola il gioco in un cuscinetto, si debba far girare quest'ultimo affinché gli elementi mobili (biglie o rulli) si posizionino correttamente. Dunque, in occasione della messa a punto del gioco assiale, occorre far girare il mozzo per almeno dieci giri, se non più, prima di ogni presa di misura o verifica finale.
Un altro fattore capitale, spesso trascurato, riguarda l'azione del contro dado. Quando si stringe il contro dado, questo recupera il gioco presente nei filetti del dado principale. Questo recupero può portare a una perdita di circa 0.1 mm di gioco, potenzialmente causando un precarico eccessivo se non gestito con attenzione. Il migliore risultato ottenuto in modo ripetitivo si raggiunge spesso con l'esperienza ("feeling"), ma è sempre indispensabile verificare il gioco al comparatore dopo aver stretto il contro dado.
Come sostituire e regolare correttamente i cuscinetti delle ruote Land Rover con un kit Britpart
2. Messa a Punto con Spessore Misurato (Veicoli più recenti, es. Td5)
I veicoli più moderni, come il Td5, pur non essendo il soggetto principale di questo articolo, presentano una configurazione differente che prevede una messa a punto tramite distanziali misurati (spessori). In questo caso, non c'è il sistema dado e contro dado del 300 Tdi; il dado stesso presenta una cordonatura apposita per essere ribattuta e bloccata. La procedura, seppur diversa, mira sempre a ottenere un gioco controllato. In questi sistemi, stringere il contro dado moderatamente con una chiave da 52 mm può ottenere un gioco che si situa al limite inferiore dell'intervallo raccomandato (tra 0.015 e 0.025 mm). La coppia prescritta, ad esempio 61 Nm, rappresenta una forza piuttosto debole per un dado di quelle dimensioni, se confrontata con i 125 Nm dei dadi delle ruote.
Per quanto riguarda il modello 300 Tdi, il sistema con dado e contro dado, tenuti fermi dalla rondella piegata interposta, è quello standard. In alcune configurazioni, il dado principale può essere allentato leggermente più del dovuto prima di serrare il controdado, poiché quest'ultimo, stringendo, tende ad "accorciare" il dado principale, recuperando parte del gioco.
Considerazioni sulla Durata e il Precarico
Molto tempo fa, praticamente tutti i cuscinetti delle ruote dei veicoli (automobili, mezzi pesanti, treni, ecc.) erano montati con un certo gioco. L'avvento di mezzi di calcolo più efficienti negli anni '60 ha dimostrato che più il gioco è debole, più la durata dei cuscinetti è migliorata. Di conseguenza, i manuali Land Rover mostrano una diminuzione progressiva dei giochi assiali raccomandati per i cuscinetti delle ruote nel corso del tempo. Oggi, si tende ad avere un gioco minimo, spesso sostituito da un leggero precarico. Il passaggio è stato da circa 0.1 mm di gioco a valori di precarico nell'ordine di 0.020-0.030 mm per un Def 300 Tdi. Tuttavia, ottenere un valore di gioco compreso esattamente nella forchetta raccomandata può talvolta sembrare un miracolo, con strumenti come la dinamometrica che sembrano dare sempre un gioco eccessivo. È importante notare che la Land Rover non parla esplicitamente di "precarico" nei suoi manuali, lasciando una certa interpretazione, ma ogni scelta comporta l'assunzione di responsabilità.
Problemi Comuni e Loro Soluzioni
Allentamento dei Cuscinetti: Ci si può chiedere da cosa dipenda l'allentamento dei cuscinetti. Oltre alla normale usura, una causa può essere un montaggio non corretto o una regolazione del gioco inadeguata.
Usura dei Giunti e Tenuta di Strada: Un gioco eccessivo può comportare un'usura accelerata dei giunti omocinetici. Questo, in combinazione con un gioco non corretto dei cuscinetti, compromette la precisione dello sterzo e la stabilità generale del veicolo, specialmente in curva o su terreni sconnessi.
Pressione dei Pneumatici e Convergenza: Sebbene non direttamente collegato alla regolazione dei cuscinetti, la pressione dei pneumatici e una corretta convergenza sono anch'esse cruciali per la tenuta di strada e l'usura uniforme dei pneumatici. Una ruota che presenta, ad esempio, una campanatura errata (-1.45° o +1.45°, come riscontrato da alcuni utenti) necessita di un intervento sulla barra di sterzo anteriore o posteriore rispetto al ponte per essere corretta. La campanatura è la misura dell'inclinazione verticale della ruota rispetto al terreno; una campanatura errata può indicare problemi ai mozzi, ai bracci sospensione o ai punti di ancoraggio.
Pneumatici e Assetto: La scelta dei pneumatici e l'eventuale rialzo dell'assetto influenzano notevolmente l'affidabilità della trasmissione. Montare pneumatici di dimensioni eccessive senza adeguare o rinforzare la trasmissione può portare a rotture. Ad esempio, pneumatici 235/85 R16 su un Discovery 300 Tdi con assetto rialzato di 5 cm, se usati intensamente in fuoristrada, possono richiedere rinforzi ai semiassi e ai giunti omocinetici per sopportare lo stress aggiuntivo. Il passo delle ruote, ovvero la distanza tra il centro di una ruota e quella adiacente, è anch'esso un parametro da considerare, specialmente quando si modificano gli assali o si aumentano le dimensioni dei pneumatici.
Considerazioni sull'Off-Road Estremo e Modifiche
Per coloro che intendono utilizzare il Discovery 300 Tdi per scopi off-road estremi, molte componenti vengono potenziate. Un esempio è la preparazione di una vettura per gare di trial o rally, che include modifiche significative a paraurti, sospensioni, trasmissioni e pneumatici. Assetti rialzati di 10 cm, puntoni regolabili, differenziali bloccabili al 100% (come gli ARB), semiassi e giunti omocinetici rinforzati (come i Maxi Drive), coppie coniche modificate per pneumatici di grandi dimensioni, e un potenziamento dell'impianto frenante con dischi e pastiglie sportive sono solo alcune delle modifiche comuni.
Anche il sistema di sterzo può essere ottimizzato con kit anti-shimmy e ammortizzatori di sterzo aggiuntivi per migliorare la stabilità e la reattività, specialmente con pneumatici maggiorati e assetti rialzati che alzano il baricentro del veicolo. In queste configurazioni, la corretta regolazione del gioco dei cuscinetti ruota diventa ancora più critica, poiché qualsiasi tolleranza eccessiva verrebbe amplificata dalle sollecitazioni estreme.
La scelta di pneumatici più grandi del normale, come i 35x11.50 R16, montati su cerchi specifici con canale largo e flangia beadlock, richiede un'attenta valutazione dell'impatto sulla trasmissione. Sebbene le dimensioni di pneumatici come le 235/85-16 possano essere considerate un buon compromesso tra prestazioni off-road e affidabilità della trasmissione di serie (con un leggero rialzo), oltre tali misure è quasi sempre necessario procedere con rinforzi strutturali.
In conclusione, la manutenzione e la corretta messa a punto dei cuscinetti ruota anteriore del Land Rover Discovery 300 Tdi sono operazioni fondamentali che richiedono attenzione e precisione. Comprendere l'importanza del gioco, i metodi di verifica e regolazione, e le implicazioni delle modifiche ai pneumatici e all'assetto, garantisce non solo la longevità del veicolo ma anche la sicurezza e il piacere di guida su ogni tipo di terreno.
