La Sostituzione dei Sensori Sterzo sulla Fiat Grande Punto: Una Guida Approfondita

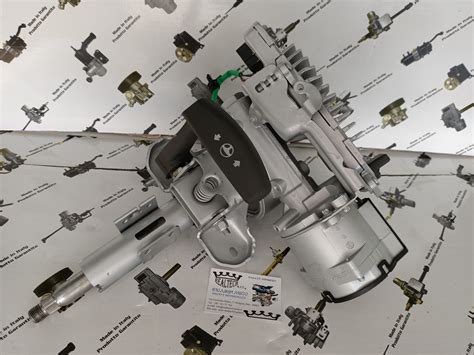

La Fiat Grande Punto, come molti veicoli moderni, si affida a un sofisticato sistema di servosterzo elettrico, spesso fornito da Delphi, per garantire una guida fluida e confortevole. Un componente cruciale di questo sistema è il sensore di coppia del piantone dello sterzo, talvolta identificato dal suo cavo giallo, e il sensore angolo sterzo. Quando questi sensori presentano malfunzionamenti, l'esperienza di guida può essere compromessa, manifestandosi con un indurimento intermittente o permanente del volante, accensioni di spie di avaria (come quelle dell'ESP o del servosterzo) e messaggi di errore come "ESP non disponibile" o "ASR non disponibile". La sostituzione di questi sensori, sebbene possa sembrare un'operazione complessa, è fattibile per chi ha una buona manualità, ma richiede precisione e attenzione ai dettagli, soprattutto per la successiva calibrazione.

Comprendere il Ruolo dei Sensori di Sterzo

Prima di addentrarci nella procedura di sostituzione, è fondamentale capire la funzione di questi sensori. Il sensore di coppia, collegato al piantone dello sterzo, ha il compito di rilevare l'angolo con cui si sposta il piantone mentre si sterza con il volante. Questo dato è cruciale e viene inviato alla centralina per controllare la sterzata della vettura e la stabilità del veicolo. L'intensità della sterzata e l'angolo vengono rilevati, attivando il motore elettrico per ridurre lo sforzo necessario a sterzare.

Il sensore angolo sterzo, invece, è un componente fondamentale del sistema di controllo elettronico della stabilità del veicolo (sistema ESC). Serve a rilevare con precisione la posizione delle ruote in base all’angolo di ingresso dello sterzo. Lavora in sinergia con i vari sensori del sistema di controllo stabilità, come l'accelerometro e il sensore di velocità delle ruote, per monitorare l'assetto dinamico del veicolo e inviare le informazioni alla centralina ABS per un controllo ottimale. Dialogando con la centralina ABS e ESP, il sistema rileva la traiettoria dell’auto (ad esempio se sta curvando o sta percorrendo un rettilineo) e attiva le correzioni necessarie per non far perdere di stabilità il veicolo.

Questi sensori, che appartengono alla categoria dei sensori dell'angolo di rotazione, possono essere di tipo analogico o digitale. I sensori analogici emettono un segnale tra 0 e 5 volt quando la ruota gira, e la differenza di tensione serve per determinare l’angolo della sterzata e la velocità di rotazione. Nei sensori digitali, un LED misura angolo e velocità di sterzata, rilevando lo scostamento tra la posizione dello sterzo e la direzione di marcia del veicolo. Nel tempo, i sensori basati sul potenziometro meccanico sono stati progressivamente sostituiti da sensori che utilizzano la tecnologia di misura a induzione, eliminando l'attrito e migliorando l'affidabilità. In veicoli più recenti, i sensori angolo sterzo sono spesso integrati nel modulo di controllo del servosterzo elettromeccanico, richiedendo dimensioni ridotte ma con un'elevata resistenza e compatibilità elettromagnetica. Su alcune vetture, si possono trovare sensori combinati che rilevano sia il momento che l'angolo di sterzata, fornendo feedback adeguato in base alla velocità e all'intensità della sterzata.

Diagnosi dei Problemi ai Sensori di Sterzo

I sintomi di un sensore angolo di sterzata o di coppia difettoso possono essere piuttosto evidenti. L'indurimento del volante è uno dei segnali più comuni, che all'inizio può manifestarsi in modo saltuario e poi diventare permanente. Un "toc" all'accensione del veicolo, come se il servosterzo elettrico si liberasse di colpo, può essere un altro indizio. L'accensione sporadica delle spie dell'ESP e l'apparizione di messaggi come "ESP non disponibile, ASR non disponibile", o l'accensione della spia del servosterzo che si spegne al tocco del volante, sono tutti indicatori di un potenziale malfunzionamento. Il codice di errore C1002, spesso associato al sistema GUIDA ELETTRICA DELPHI (ESP), indica specificamente problemi ai sensori di posizione.

È consigliabile, prima di procedere con la sostituzione, effettuare una diagnosi approfondita utilizzando uno strumento diagnostico professionale. Questo permetterà di individuare con precisione quale sensore è la causa del problema e di verificare il corretto funzionamento dell'intero sistema. Sebbene un conoscente possa suggerire di "dare due colpi a destra e a sinistra con quadro spento", questa è una soluzione temporanea e superficiale che non risolve il problema alla radice, ma si limita a ripristinare momentaneamente il sistema. Anche spruzzare spray a secco per circuiti elettrici sul sensore di coppia è un tentativo che "male non fa", ma raramente risolutivo per un guasto strutturale.

L'Acquisto del Sensore di Ricambio

Una volta accertato il problema, la domanda successiva è: dove acquistare il sensore e quale marca scegliere? Esistono diversi produttori di sensori di coppia e angolo sterzo compatibili con il sistema Delphi della Grande Punto. La varietà di marchi e prezzi può creare confusione. Essendo un componente di importanza cruciale per la sicurezza e la guidabilità del veicolo, e considerando la complessità dello smontaggio e rimontaggio del piantone, è preferibile orientarsi verso un ricambio di qualità e affidabilità comprovata.

Alcuni utenti hanno riferito di aver acquistato e sostituito con successo sensori aftermarket. Tuttavia, data la delicatezza del componente, è consigliabile ricercare marchi riconosciuti nel settore automotive o, se possibile, optare per un ricambio rigenerato fornito da un elettrauto di fiducia. Quest'ultima opzione può offrire un buon equilibrio tra costo e garanzia di funzionamento, spesso con una garanzia a vita a chilometraggio illimitato, come nel caso di piantoni con servosterzo elettrico ricondizionati forniti a concessionari e officine. È importante assicurarsi che il ricambio sia pienamente compatibile e non richieda riprogrammazioni complesse, poiché alcuni di questi moduli non sono codificati e risultano immediatamente funzionanti dopo l'installazione. La scelta di un sensore di bassa qualità potrebbe portare a un "calvario", con una servo-assistenza sbilanciata o "botte strane" durante la guida.

La Procedura di Sostituzione

La sostituzione del sensore di coppia o del sensore angolo sterzo sulla Grande Punto è un lavoro che richiede tempo e pazienza. Un utente ha impiegato circa due ore per smontare e rimontare il tutto su una Fiat 500 del 2009, che monta un sistema simile. Il processo generalmente prevede i seguenti passaggi:

1. Smontaggio del piantone dello sterzo: Questa è la parte più "noiosa" e delicata del lavoro. È necessario scollegare i cablaggi e le connessioni meccaniche che fissano il piantone alla scocca e al sistema di sterzo.

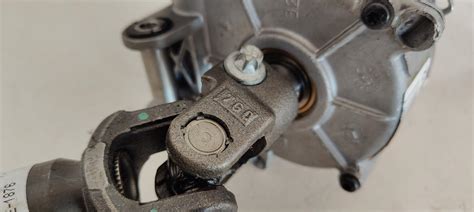

2. Disassemblaggio del gruppo servosterzo: Una volta rimosso il piantone, è necessario disassemblare il gruppo servosterzo per accedere al sensore. In molti casi, il sensore con il cavo giallo è ben visibile.
3. Sostituzione del sensore: Rimuovere il vecchio sensore e installare il nuovo. È fondamentale assicurarsi che il nuovo sensore sia posizionato correttamente e che tutti i collegamenti siano saldi.
4. Rimontaggio: Procedere al rimontaggio del gruppo servosterzo e del piantone, seguendo attentamente la procedura inversa allo smontaggio. Assicurarsi che tutte le viti e i dadi siano serrati alla coppia corretta.

È importante sottolineare che si tratta di un lavoro non esente da rischi, poiché si interviene direttamente sul sistema di sterzo, un componente critico per la sicurezza del veicolo. È consigliabile documentare il lavoro con delle fotografie, come suggerito da un utente, per facilitare il rimontaggio e per eventuali riferimenti futuri.

Calibrazione dei Sensori Post-Sostituzione

La sostituzione del sensore non è sufficiente. Come evidenziato da diversi esperti e utenti, il nuovo sensore va centrato e calibrato. Se non è centrato perfettamente, si potrebbero riscontrare problemi come una maggiore servo-assistenza da un lato piuttosto che dall'altro, o "botte strane" durante la guida.

Per centrare un sensore di coppia, quando è perfettamente centrato, invia due segnali da 2,5V identici. La calibrazione del sensore angolo di sterzo è un'operazione imprescindibile per assicurare il corretto funzionamento dei vari dispositivi e dell'intero sistema di controllo della stabilità (ESC). Un sensore sterzo non correttamente calibrato porta infatti, in breve tempo, all'accensione della spia ESC e alla disabilitazione del sistema.

Le procedure di calibrazione possono variare:

• Calibrazione automatica: In alcuni veicoli più recenti, la calibrazione avviene in automatico ruotando lo sterzo prima da una parte e poi dall'altra.
• Procedura del costruttore: In altri casi, è necessario seguire una procedura specifica prevista dal costruttore, attivando una serie di comandi per avviare la calibrazione.

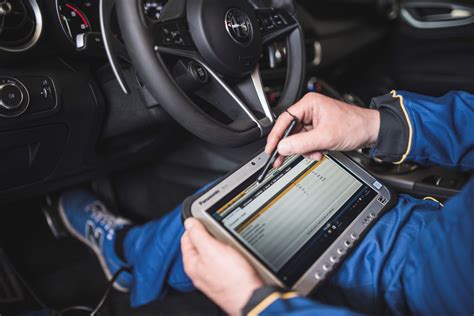

• Strumento diagnostico: Nella maggior parte dei veicoli, è indispensabile l'uso di uno strumento diagnostico, come ad esempio un'interfaccia ELM327 con il software MULTIECUSCAN, per ricalibrare i sensori con precisione. Le voci di azzeramento e calibrazione dei sensori di posizione e di coppia volante sono presenti nella diagnosi.
• Funzione automatica nei dispositivi di allineamento: Alcuni dispositivi di allineamento ruote dispongono di un'apposita funzione automatica di ripristino del sensore angolo sterzo, eliminando la necessità di utilizzare successivamente lo strumento di diagnosi.

È generalmente consigliato eseguire la calibrazione del SAS (Steering Angle Sensor) con il veicolo a terra e non su un sollevatore. Oltre alla calibrazione successiva alla sostituzione, la procedura di reset del sensore angolo sterzo si rende necessaria anche dopo un intervento di allineamento ruote. Nei veicoli dotati di sistemi ADAS (Advanced Driver-Assistance Systems), la ricalibrazione del sensore è spesso richiesta quando si interviene su dispositivi come il mantenimento di corsia, la frenata automatica d'emergenza o il cruise control adattivo, poiché il sensore angolo sterzo interagisce con tutti gli altri sensori di questi sistemi.

Considerazioni Finali

La sostituzione dei sensori di sterzo sulla Fiat Grande Punto è un intervento che, pur richiedendo competenze tecniche e strumentazione specifica, può essere affrontato da un appassionato con una buona manualità. Tuttavia, la sua complessità e l'importanza del sistema di sterzo per la sicurezza del veicolo rendono fondamentale procedere con estrema cautela. L'acquisto di un ricambio di qualità e una calibrazione accurata sono passaggi non negoziabili per garantire il corretto funzionamento e la durabilità della riparazione. Nel caso in cui non si abbia la sicurezza di poter affrontare il lavoro in autonomia, l'intervento di un autoriparatore professionista è sempre la scelta più saggia, soprattutto considerando che un elettrauto potrebbe richiedere circa 120 euro per il pezzo rigenerato, un costo che include non solo il ricambio ma anche la manodopera qualificata e la garanzia sul lavoro svolto. La discussione su forum dedicati, come il "grande punto club", può offrire ulteriori spunti e consigli pratici da parte di chi ha già affrontato questa problematica.
