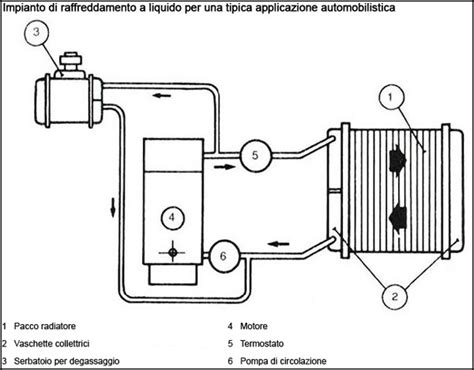

Il sistema di raffreddamento di un veicolo è fondamentale per il corretto funzionamento del motore, prevenendo il surriscaldamento e assicurando che le temperature operative siano mantenute entro limiti sicuri. Al centro di questo sistema si trova la pompa dell'acqua, un componente che garantisce la circolazione costante del liquido refrigerante. Un aspetto spesso sottovalutato, ma di importanza critica per la longevità e l'affidabilità della pompa dell'acqua, è la sua guarnizione. In particolare, con alcune pompe dell’acqua di Audi, Seat, Škoda e Volkswagen, tra cui quelle che equipaggiano modelli come il Touran, un montaggio errato o l'uso di procedure non idonee può innescare una serie di problematiche significative, culminando nella rottura della scatola della pompa stessa. Comprendere le specifiche procedure e le precauzioni è essenziale per evitare guasti costosi e per garantire che il sistema di raffreddamento operi come previsto. Questo articolo si propone di illustrare come eseguire il montaggio a regola d’arte, affrontando questioni chiave come la lubrificazione delle guarnizioni, la sequenza di serraggio delle viti e le cause più frequenti di danni.
Il Ruolo Critico della Pompa Acqua e della Sua Guarnizione nel Sistema di Raffreddamento
La pompa dell'acqua è il cuore pulsante del sistema di raffreddamento del motore. Il suo compito principale è quello di far circolare il liquido refrigerante attraverso il motore, il radiatore e il riscaldatore, dissipando il calore eccessivo generato dalla combustione. Senza un'efficace circolazione, il motore si surriscalderebbe rapidamente, portando a danni gravi e potenzialmente irreparabili. La guarnizione della pompa dell'acqua, dal canto suo, svolge una funzione altrettanto vitale: creare un sigillo ermetico tra la pompa e il blocco motore o la testata, impedendo la fuoriuscita del prezioso liquido refrigerante. È un componente, seppur piccolo, che sopporta costantemente variazioni di pressione e temperatura, rendendo la sua integrità e il suo corretto montaggio assolutamente imprescindibili. Danni tipici alle pompe dell’acqua indicate sono, infatti, rotture visibili o difetti di tenuta in corrispondenza della guarnizione della flangia. Tali anomalie, spesso difficili da diagnosticare senza un'attenta ispezione, possono essere la spia di problemi ben più complessi che affliggono l'intero sistema.
Il mancato raffreddamento derivante da un guasto alla pompa o alla sua guarnizione può causare gravi danni, ad esempio danni al motore. Questi possono variare dalla deformazione della testata, alla bruciatura della guarnizione della testata, fino alla fusione di componenti interni, con costi di riparazione che possono superare di gran lunga il valore del veicolo. È per questo motivo che la prevenzione e l'attenzione ai dettagli durante l'installazione sono di suprema importanza, soprattutto per componenti con tolleranze così precise e materiali specifici come le guarnizioni. La corretta scelta della guarnizione, identificata spesso tramite codici specifici come il riferimento 04E121119AM per una guarnizione pompa acqua, è il primo passo verso un montaggio sicuro e duraturo. Questo codice VAG 04E121119AM è un indicatore cruciale per assicurarsi di utilizzare il ricambio esatto previsto dal produttore per garantire la perfetta compatibilità e funzionalità all'interno del complesso gruppo pompa acqua.
Il Nemico Silenzioso: Contaminazione da Olio e i Suoi Effetti Devastanti sulla Guarnizione
Uno degli errori più comuni e dannosi durante l'installazione di una pompa dell'acqua, che può portare alla rottura della scatola, è la contaminazione della guarnizione con olio. Le guarnizioni contaminate con olio, ad esempio a seguito della lubrificazione della guarnizione stessa o di impurità nella zona circostante con olio motore, rappresentano una minaccia seria e spesso inosservata. La causa più frequente di questi danni è proprio la contaminazione con olio della guarnizione. Questa problematica non è un dettaglio trascurabile, ma una questione di compatibilità chimica e di integrità del materiale della guarnizione.
Il motivo è semplice ma critico: la guarnizione può gonfiarsi e causare la rottura della scatola. Le guarnizioni delle pompe dell’acqua sono realizzate con materiali elastomerici specifici, progettati per resistere al liquido refrigerante, che ha una composizione chimica ben definita. Questi materiali non sono, tuttavia, universalmente compatibili con tutti i fluidi. L'olio motore, con la sua diversa composizione chimica, può reagire con il materiale della guarnizione, provocandone un rigonfiamento anomalo e una perdita delle sue proprietà meccaniche originarie. Un rigonfiamento anche minimo può creare tensioni eccessive all'interno dell'alloggiamento della pompa, che è spesso realizzato in materiali meno flessibili come l'alluminio o la plastica rinforzata, portando a crepe e rotture strutturali. Pertanto, la guarnizione non va mai lubrificata con olio.
È essenziale comprendere che tutte le guarnizioni di questa pompa acqua sono progettate esclusivamente per l’uso con liquido refrigerante. Non devono mai essere lubrificate, ad esempio, con oli o grassi. L'intento di facilitare il montaggio con un lubrificante oleoso, seppur apparentemente innocuo, si trasforma in una condanna a morte per la guarnizione e, di conseguenza, per la pompa stessa. Oltre all'olio, è altrettanto importante non utilizzare sigillanti aggiuntivi. Sebbene l'idea di aggiungere un sigillante possa sembrare un modo per rafforzare la tenuta, in realtà la pompa può perdere la tenuta. I sigillanti esterni possono interferire con le tolleranze di design, impedire il corretto assestamento della guarnizione o reagire chimicamente con essa o con il liquido refrigerante, compromettendo l'integrità del sistema di tenuta originale.
La procedura corretta e raccomandata per facilitare il montaggio è lubrificare le guarnizioni con liquido refrigerante. Il liquido refrigerante, essendo il fluido con cui la guarnizione è destinata a interagire per tutta la sua vita operativa, è il lubrificante ideale. Non altera le proprietà del materiale, non provoca rigonfiamenti e consente un inserimento morbido e preciso della guarnizione nella sua sede, garantendo un sigillo efficace senza compromettere l'integrità del componente. Questa semplice ma cruciale differenza tra l'uso di olio e l'uso di liquido refrigerante è un pilastro fondamentale per un montaggio corretto e per prevenire futuri guasti.
La Precisione è Tutto: Sequenza di Serraggio, Preparazione e Dettagli Costruttivi
Al di là della corretta lubrificazione, il successo di un montaggio a regola d'arte della pompa dell'acqua dipende da una serie di procedure meticolose e dall'attenzione a dettagli specifici. La pompa dell'acqua, infatti, è un componente complesso che richiede un'installazione precisa per funzionare correttamente e per garantire la sua durabilità nel tempo.
Una delle fasi più importanti è l'osservanza della sequenza di serraggio delle viti. Ogni pompa dell'acqua, in base alla sua forma e al numero di punti di fissaggio, ha una specifica sequenza di serraggio progettata per distribuire la pressione in modo uniforme sulla guarnizione e sulla flangia. Il mancato rispetto di questa sequenza può portare a un serraggio irregolare, con alcune aree della guarnizione più compresse e altre meno. Ciò può causare la deformazione della flangia, lo schiacciamento eccessivo della guarnizione in alcuni punti o, al contrario, una compressione insufficiente in altri, creando percorsi per la fuoriuscita del liquido refrigerante. Un serraggio graduale e incrociato, spesso indicato nei manuali di riparazione, è tipicamente la prassi per assicurare che la pressione sia applicata in modo bilanciato, permettendo alla guarnizione di adattarsi correttamente e di creare un sigillo uniforme e duraturo. La tensione applicata su ogni vite deve essere quella specificata dal produttore, utilizzando una chiave dinamometrica per garantire che non vi siano serraggi eccessivi o insufficienti. Un serraggio troppo forte può danneggiare la guarnizione o la scatola della pompa, mentre uno troppo debole non garantirà una tenuta ermetica.
IL CORRETTO SERRAGGIO DEI BULLONI
Un altro passaggio cruciale prima del montaggio è rimuovere la calotta di protezione gialla *. Questa calotta è un elemento protettivo che serve a salvaguardare il componente durante la spedizione e la manipolazione, prevenendo danni o l'ingresso di impurità. Lasciarla installata, anche per errore, potrebbe impedire il corretto accoppiamento della pompa o interferire con il suo funzionamento, portando a guasti prematuri. Sembra un piccolo dettaglio, ma è un chiaro esempio di come ogni passaggio nel processo di installazione abbia una sua ragione d'essere e non debba essere ignorato.
A seconda della versione della pompa acqua, può essere presente il sensore di temperatura **. La sua corretta installazione e il collegamento sono vitali per la diagnostica e il monitoraggio del sistema. Questo sensore fornisce dati alla centralina del motore, che li utilizza per regolare il funzionamento delle ventole di raffreddamento e per avvisare il conducente in caso di surriscaldamento. La sua integrità è quindi direttamente collegata alla capacità del veicolo di segnalare e gestire efficacemente le temperature del motore.
È importante anche notare una caratteristica costruttiva specifica: una perdita minima di liquido refrigerante in corrispondenza dei fori di scarico è una caratteristica costruttiva e non costituisce motivo di reclamo. Questi fori di scarico, noti anche come "weep holes" in inglese, sono spesso presenti nelle pompe dell'acqua e hanno la funzione di indicare l'inizio di una potenziale perdita dal paraolio interno della pompa, permettendo al liquido di fuoriuscire all'esterno anziché entrare nel cuscinetto della pompa e danneggiarlo. Quando il costruttore specifica che una "perdita minima" è normale, si riferisce a una quantità molto contenuta di liquido che evapora rapidamente, senza formare pozze o abbassamenti significativi del livello nel vaso di espansione. Distinguere questa caratteristica da una vera e propria perdita anomala è fondamentale per una corretta diagnosi e per evitare sostituzioni inutili o, al contrario, ignorare un problema crescente.
Conseguenze dei Danni alla Pompa Acqua e Identificazione dei Problemi
Le conseguenze di un montaggio non conforme della pompa dell'acqua, come quelle citate per i modelli Audi, Seat, Škoda e Volkswagen, sono tutt'altro che trascurabili. A seguito di un montaggio non conforme si può verificare la rottura della scatola delle pompe acqua summenzionate. Questo non è un evento isolato, ma piuttosto il culmine di una serie di stress meccanici e chimici che la guarnizione e la scatola della pompa subiscono a causa di procedure errate. La rottura della scatola espone l'interno della pompa e il sistema di raffreddamento agli elementi esterni, oltre a provocare una perdita massiccia di liquido refrigerante.
Come anticipato, il mancato raffreddamento che ne deriva può causare gravi danni, ad esempio danni al motore. Questi includono, ma non si limitano a:
- Deformazione della testata: Le temperature eccessive possono causare la deformazione della testata del motore, portando a perdite di compressione e miscelazione di olio e liquido refrigerante.
- Guarnizione della testata bruciata: Un surriscaldamento prolungato o improvviso può bruciare la guarnizione della testata, con conseguente perdita di compressione, fumo bianco dallo scarico e un aumento della pressione nel sistema di raffreddamento.
- Danneggiamento dei cuscinetti: L'olio motore può perdere le sue proprietà lubrificanti ad alte temperature, danneggiando i cuscinetti di biella e banco.
- Sequestro del motore: Nel caso più estremo, il motore può "grippare" o sequestrarsi completamente a causa dell'espansione dei metalli e della mancanza di lubrificazione, rendendo necessaria la sostituzione completa del motore.

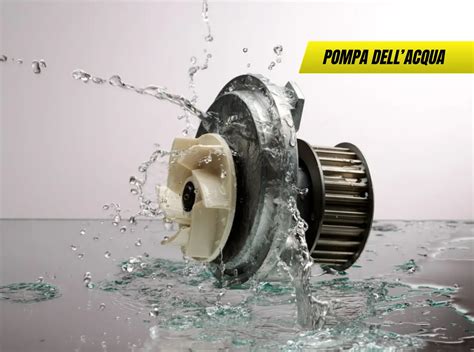

Riconoscere i segni di un danno alla pompa dell'acqua è quindi fondamentale. Danni tipici alle pompe dell’acqua indicate sono rotture visibili o difetti di tenuta in corrispondenza della guarnizione della flangia. Le rotture visibili sulla scatola della pompa sono un indicatore inequivocabile di un guasto. Allo stesso modo, le macchie di liquido refrigerante sotto il veicolo, il livello basso del liquido refrigerante nel vaso di espansione, o la presenza di ruggine o incrostazioni di liquido refrigerante attorno alla pompa o alla guarnizione della flangia, sono tutti segnali di un difetto di tenuta. Il liquido refrigerante essiccato lascia spesso una traccia biancastra o colorata, facilmente visibile sulla superficie della pompa o del blocco motore.
Questi problemi rispondono alle domande: Perché si rompe la pompa dell’acqua? Quali sono le cause frequenti di danni alle pompe dell’acqua? La risposta è complessa ma si concentra principalmente su due fattori: errori di installazione (in particolare la contaminazione da olio o il serraggio improprio) e l'usura naturale del componente. Tuttavia, nel contesto specifico delle pompe VAG menzionate, l'errore di montaggio gioca un ruolo preponderante.
La Scelta del Ricambio Corretto e le Informazioni Tecniche

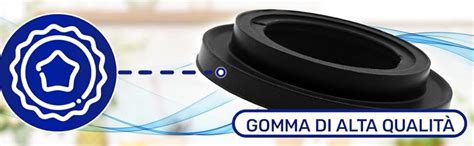

La sostituzione della guarnizione della pompa dell'acqua o della pompa intera richiede la massima attenzione nella scelta del ricambio. L'uso di un ricambio non conforme o di bassa qualità può annullare tutti gli sforzi fatti per un montaggio corretto. Un esempio di riferimento specifico è la "Guarnizione pompa acqua" con codice ricambio 04E121119AM. Questo codice non è solo un numero, ma una garanzia di compatibilità e conformità agli standard del produttore originale (OE, Original Equipment).
Quando si ricerca un ricambio, è fondamentale fornire il codice originale del ricambio se la tua auto appartiene a qualsiasi altro marchio al di fuori del gruppo FCA, per il quale è più facile verificare la compatibilità. Questa pratica assicura che il componente sia identico in termini di materiali, dimensioni e prestazioni a quello montato in fabbrica. Le informazioni tecniche inserite sono ricavate dalle informazioni pubblicate dalla casa produttrice degli articoli presenti nel catalogo. Questo significa che i dati come il "N° denti: 87", "Lunghezza [mm]: 435", "Gruppi azionati: Aggr. condotti: Pompa acqua", "Larghezza [mm]: 10" e "Passo dei denti: 5" sono specifici per un componente correlato alla pompa acqua, spesso la cinghia di distribuzione o la cinghia dei servizi che aziona la pompa stessa. Questi dati sono cruciali per la corretta identificazione e abbinamento non solo della guarnizione, ma dell'intero sistema di azionamento della pompa, evidenziando come la pompa dell'acqua sia spesso parte integrante di un gruppo meccanico più ampio, come un kit di distribuzione.
Il codice OE VAG 04E121119AM è un riferimento universale per i veicoli del gruppo Volkswagen. L'esistenza di "Codici Cross/OE" e di numerosi "Ktype" (come la lunga lista fornita: 11754, 11784, 55092, ecc.) indica l'ampia interoperabilità del componente tra diversi modelli e varianti di motori all'interno del gruppo VAG, e la presenza di possibili equivalenze o alternative compatibili. Tuttavia, la priorità deve sempre essere data al codice OE per la massima sicurezza.
È importante essere consapevoli che, sebbene le informazioni tecniche siano basate sui dati del produttore, le case automobilistiche si riservano la facoltà di modificare/adeguare le informazioni tecniche dei prodotti del catalogo, anche senza preavviso alcuno. Allo stesso modo, le immagini relative agli articoli sono indicative; le caratteristiche degli oggetti consegnati possono risultare leggermente differenti dalle foto presentate nell'inserzione. Queste clausole sottolineano l'importanza di fare sempre riferimento ai dati più aggiornati forniti dal produttore o dal fornitore di ricambi al momento dell'acquisto e di non basarsi esclusivamente su informazioni obsolete o su rappresentazioni visive generiche.
Per l'acquisto e la disponibilità, è pratica comune che i venditori si riservino il diritto di accettare o meno gli ordini che verranno effettuati e comunque fino a esaurimento della merce. Gli articoli in vendita possono essere momentaneamente non disponibili. Nel caso in cui l'articolo ordinato non fosse più reperibile, il venditore si avvale della facoltà di annullare la richiesta ricevuta, riaccreditando gli importi eventualmente versati. Questo rende cruciale verificare la disponibilità e la compatibilità prima di procedere con qualsiasi operazione di manutenzione o riparazione. Per i veicoli del gruppo FCA (Fiat, Alfa Romeo, Lancia, e i marchi Jeep, Chrysler, Dodge e RAM successive alla fusione con Fiat, indicativamente dal 2003 in avanti), la verifica della compatibilità dei ricambi è solitamente più agevole, mentre per altri marchi è sempre consigliabile fornire il codice originale del ricambio per evitare errori.
In sintesi, la guarnizione della pompa dell'acqua per veicoli come il Touran è un componente di vitale importanza che richiede un'installazione attenta e precisa. L'adesione rigorosa alle procedure raccomandate dal produttore, in particolare per quanto riguarda la lubrificazione con liquido refrigerante e la sequenza di serraggio delle viti, è essenziale per prevenire danni costosi e garantire il corretto funzionamento del sistema di raffreddamento del motore. Ignorare questi dettagli può portare a guasti prematuri della pompa, con conseguenze gravi per l'intero propulsore.
