La guarnizione della testata è un componente cruciale in qualsiasi motore a combustione interna, fungendo da sigillo vitale tra il blocco motore e la testata dei cilindri. La sua funzione principale è impedire la miscelazione di fluidi come olio motore, liquido di raffreddamento e gas di combustione, mantenendo la corretta compressione e il funzionamento efficiente del motore. Per un'auto sportiva come la Peugeot 106 1.6 16v GTI-Rallye, con i suoi codici motore NFX(TU5JP4) e TU5J4, la scelta della guarnizione della testata giusta è ancora più critica, data la natura delle prestazioni che questi veicoli sono chiamati a fornire. Questo articolo esplorerà le diverse tipologie di guarnizioni della testata disponibili per questi modelli, focalizzandosi sulle caratteristiche tecniche e sulle applicazioni specifiche.
Tipologie di Guarnizioni della Testata per Peugeot 106 1.6 16v GTI-Rallye
Esistono diverse configurazioni e materiali per le guarnizioni della testata, ognuna con i propri vantaggi e campi di applicazione. Per i motori NFX(TU5JP4) e TU5J4 della Peugeot 106 1.6 16v GTI-Rallye, le opzioni si suddividono principalmente in guarnizioni racing con anelli separati, guarnizioni racing trimetalliche lamellari e guarnizioni racing organiche rinforzate con doppia armatura in inox.
Guarnizioni Racing con Anelli Separati
Queste guarnizioni, come quelle con codice 330006R e 330007R del produttore Athena, sono specificamente progettate per motori che richiedono un'ottima tenuta in condizioni estreme, tipiche delle applicazioni racing. Sono disponibili in diversi spessori, come 1mm e 1.4mm, permettendo di regolare il rapporto di compressione o di compensare leggere deformazioni. Un esempio di queste è la guarnizione testata Racing con anelli separati 330006R, adatta per PEUGEOT 106 1.6 16v GTI-Rallye, prodotta dal 1996 al 2004, con codice motore NFX(TU5JP4). Allo stesso modo, il codice 330007R identifica una guarnizione simile con uno spessore di 1.4mm. Anche per il codice motore TU5J4, si trova una guarnizione racing con anelli separati, identificata dal codice 80289, con uno spessore di 1.9mm, sempre per lo stesso modello e periodo di produzione. L'uso di anelli separati consente una maggiore flessibilità nel sigillo, adattandosi meglio alle variazioni termiche e alle pressioni elevate.
Guarnizioni Racing Trimetalliche Lamellari
Le guarnizioni trimetalliche lamellari rappresentano un'altra soluzione ad alte prestazioni. Un esempio è la guarnizione testata Racing trimetallica lamellare 338008R, disponibile in spessore di 1mm, e la 338010R, con uno spessore di 1.3mm. Entrambe sono destinate ai modelli PEUGEOT 106 1.6 16v GTI-Rallye prodotti tra il 1996 e il 2004, con codice motore NFX(TU5JP4). Queste guarnizioni sono caratterizzate da una costruzione multistrato che offre un'eccellente resistenza meccanica e termica. I produttori come COMETIC, attivi nell'industria automobilistica dal 1989, sono noti per le loro gamme di prodotti adatte a diverse condizioni ed usi. La gamma MLS (Multi-Layer Steel) di COMETIC, ad esempio, è una gamma di guarnizioni della testata multistrato che comprende da 3 a 4 strati di acciaio inossidabile. L'utilizzo dell'INOX migliora la resistenza meccanica e la resistenza alla corrosione, caratteristiche fondamentali per motori ad alte prestazioni. Gli strati esterni sono modellati e ricoperti di gomma VTION per corrispondere esattamente alle forme della testata e del blocco motore e per resistere alle temperature elevate. I o il strato centrale sono piastre inox che consentono di correggere lo spessore della guarnizione, un aspetto cruciale per ottenere il corretto rapporto di compressione e un'ottimale tenuta.
Guarnizioni Racing Organiche Rinforzate con Doppia Armatura Inox
Per i motori TU5J4, sono disponibili anche guarnizioni racing organiche rinforzate con doppia armatura in inox. Codici come 80003 (1.2mm), 80270 (1.4mm) e 80004 (1.6mm) identificano queste varianti. Queste guarnizioni combinano le proprietà di materiali organici con la robustezza dell'acciaio inossidabile, offrendo una buona flessibilità e una resistenza superiore alla perforazione e alla deformazione. Sono progettate per sopportare le sollecitazioni termiche e meccaniche che si verificano nei motori sportivi. La doppia armatura in inox contribuisce a distribuire uniformemente la pressione di serraggio e a prevenire il "soffio" della guarnizione, un problema comune nei motori preparati.
Importanza dello Spessore della Guarnizione
Lo spessore della guarnizione della testata è un parametro critico che influisce direttamente sul rapporto di compressione del motore. Variazioni anche minime possono alterare significativamente le prestazioni e l'affidabilità. Per i modelli Peugeot 106 1.6 16v GTI-Rallye, sono disponibili diverse opzioni di spessore:
- 1mm (Cod. 330006R, 338008R)
- 1.2mm (Cod. 80003)
- 1.3mm (Cod. 338010R)
- 1.4mm (Cod. 330007R, 80270)
- 1.6mm (Cod. 80004)
- 1.9mm (Cod. 80289)
La scelta dello spessore appropriato dipende da diversi fattori, tra cui la lavorazione della testata, la profondità dei cilindri, e il rapporto di compressione desiderato per l'applicazione specifica (stradale o racing). Ad esempio, una guarnizione più sottile aumenterà il rapporto di compressione, potenzialmente incrementando la potenza, ma richiedendo carburanti ad alto numero di ottano e una mappatura della centralina adeguata per prevenire la detonazione. Al contrario, una guarnizione più spessa ridurrà il rapporto di compressione.
Codici Motore e Compatibilità
È fondamentale selezionare la guarnizione della testata corretta in base al codice motore specifico del veicolo. Per la Peugeot 106 1.6 16v GTI-Rallye, i codici motore rilevanti sono NFX(TU5JP4) e TU5J4. Sebbene entrambi siano motori 1.6 16v, possono esserci differenze nelle specifiche e nelle tolleranze che richiedono guarnizioni leggermente diverse.
- Codice Motore NFX(TU5JP4): Questo motore è comune nei modelli prodotti tra il 1996 e il 2004. Per questa variante, sono disponibili guarnizioni come la 330006R (1mm, anelli separati), 330007R (1.4mm, anelli separati), 338008R (1mm, trimetallica lamellare) e 338010R (1.3mm, trimetallica lamellare).
- Codice Motore TU5J4: Questo codice motore si riferisce anch'esso ai modelli PEUGEOT 106 1.6 16v GTI-Rallye del periodo 1996-2004. Le guarnizioni specifiche includono la 80003 (1.2mm, organica rinforzata), 80270 (1.4mm, organica rinforzata), 80004 (1.6mm, organica rinforzata) e 80289 (1.9mm, anelli separati).
Un errore nella selezione della guarnizione potrebbe portare a problemi di tenuta, surriscaldamento del motore, perdita di potenza e, nel peggiore dei casi, danni catastrofici al propulsore.
Guarnizione di Testa Bruciata? Ho Provato il NoLeaky !!
Materiali e Tecnologie Avanzate
I materiali utilizzati nella produzione delle guarnizioni della testata si sono evoluti notevolmente. Le guarnizioni multistrato in acciaio (MLS - Multi-Layer Steel), come quelle della gamma COMETIC, sono diventate lo standard per molte applicazioni ad alte prestazioni. Queste guarnizioni sfruttano l'acciaio inossidabile per la sua robustezza e resistenza alla corrosione, combinato con rivestimenti in elastomero, come la gomma VTION, che garantiscono una perfetta aderenza e una resistenza alle alte temperature. I rivestimenti in gomma VTION sono specificamente formulati per resistere a carburanti, oli e refrigeranti aggressivi, mantenendo l'integrità del sigillo anche in condizioni operative estreme.
Le guarnizioni con anelli di rame, come specificato per la guarnizione sotto la testa Athena per Peugeot 106 1.6i 16V, foratura 80,5mm e spessore 1,4mm, rappresentano un'altra opzione. Il rame è noto per la sua eccellente conducibilità termica e la sua capacità di conformarsi, il che può migliorare la tenuta termica e la dissipazione del calore intorno alle camere di combustione. Questi anelli aiutano a prevenire i punti caldi e a mantenere una pressione uniforme attorno ai cilindri.
Processo di Installazione e Manutenzione
L'installazione della guarnizione della testata è un'operazione complessa che richiede precisione e l'uso di strumenti specifici. È essenziale seguire le specifiche del produttore per il serraggio dei bulloni della testata, utilizzando la sequenza e la coppia di serraggio corrette. Un serraggio errato può causare deformazioni della testata o del blocco motore, portando a una tenuta inefficace e al "soffio" della guarnizione.
Dopo l'installazione, è consigliabile monitorare attentamente il motore per eventuali segni di perdite o surriscaldamento. Un'adeguata manutenzione del sistema di raffreddamento e l'uso di fluidi di qualità sono fondamentali per prolungare la vita della guarnizione della testata e prevenire futuri problemi. Eventuali tracce di olio nell'acqua o di acqua nell'olio, fumo bianco dallo scarico o una perdita di potenza possono essere indicatori di una guarnizione della testata difettosa.
La Scelta del Fornitore
Quando si acquista una guarnizione della testata, la scelta del fornitore è cruciale. Produttori come Athena e COMETIC sono rinomati per la qualità e l'affidabilità dei loro prodotti nel settore racing e aftermarket. COMETIC, dal 1989, è un produttore di guarnizioni e soluzioni sigillanti per motore, attivo nell'industria automobilistica, della moto e ogni tipo di prodotto con un motore, stradale o sportivo. Essi forniscono più gamme di prodotti adatte ad ogni condizione ed uso possibile. Dal sviluppo alla fabbricazione, utilizzano le tecnologie più perfezionate a prezzi il più abbordabili per le migliori guarnizioni.
La disponibilità del prodotto è un altro fattore da considerare. Alcuni prodotti, come indicato dalla dicitura "Temporaneamente non disponibile. In magazzino: 0 pz.", potrebbero non essere immediatamente disponibili. In questi casi, è utile utilizzare funzioni come "Avvisami quando sono disponibili" per ricevere informazioni automatiche sulla disponibilità.
Contesto del Mercato e Accessori Correlati

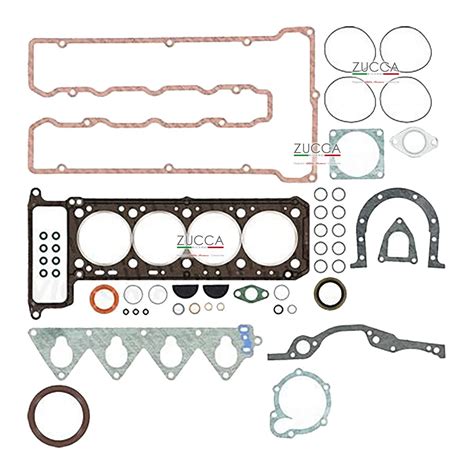

Il mercato delle guarnizioni della testata per veicoli ad alte prestazioni come la Peugeot 106 1.6 16v GTI-Rallye offre una vasta gamma di scelte per soddisfare le esigenze specifiche di ogni proprietario o preparatore. Oltre alla guarnizione stessa, è spesso necessario considerare l'acquisto di accessori correlati, come bulloni della testata nuovi (spesso consigliati o obbligatori in caso di sostituzione della guarnizione), kit di guarnizioni aggiuntive per il motore, e prodotti per la pulizia delle superfici di accoppiamento. I costi di questi accessori possono variare, come mostrano gli esempi di prezzi forniti: 0,50 €, 2,10 €, 14,10 €, 5,60 €, 15,70 €, 2,70 €, 10,10 €. È importante valutare il costo totale dell'intervento, non solo il prezzo della guarnizione singola.
Considerazioni sulla Perforazione e il Rapporto Alesaggio/Corsa
La perforazione della guarnizione, indicata come 80,5mm per la guarnizione sotto la testa Athena per Peugeot 106 1.6i 16V, è un altro dettaglio tecnico importante. Questa misura deve corrispondere esattamente all'alesaggio dei cilindri del motore. Una guarnizione con una perforazione troppo piccola ostacolerebbe il flusso dei gas, mentre una con una perforazione troppo grande potrebbe compromettere la tenuta. I motori TU5JP4 e TU5J4 hanno un alesaggio standard, ma in caso di lavorazioni o maggiorazioni dei cilindri, è necessario assicurarsi che la guarnizione scelta sia compatibile con il nuovo alesaggio. Il rapporto alesaggio/corsa di questi motori è orientato alla ricerca di potenza agli alti regimi, tipica dei motori sportivi di piccola cilindrata. La scelta di una guarnizione adeguata supporta questa caratteristica, mantenendo l'integrità strutturale e funzionale del motore sotto stress.
Tendenze e Innovazioni nel Settore
Il settore delle guarnizioni per motori è in continua evoluzione, con una costante ricerca di materiali e design che possano migliorare la resistenza, la durata e la capacità di tenuta. Le guarnizioni MLS continuano a essere il punto di riferimento per le prestazioni, ma la ricerca si concentra anche su nuovi rivestimenti superficiali e geometrie per ottimizzare la distribuzione della pressione e la dissipazione del calore. L'attenzione alla sostenibilità e alla riduzione delle emissioni sta inoltre portando allo sviluppo di guarnizioni in grado di resistere a temperature più elevate e a composti chimici più aggressivi, tipici dei moderni carburanti e additivi.
Guarnizione di Testa Bruciata? Ho Provato il NoLeaky !!
Domande Frequenti e Risorse
Molti proprietari e meccanici hanno domande ricorrenti riguardo le guarnizioni della testata. È sempre consigliabile consultare i manuali di officina specifici per il modello e il motore in questione. Risorse online, forum specializzati e blog come "Races Blog filip_dorifto" possono fornire informazioni utili e consigli pratici basati sull'esperienza. Ad esempio, articoli come "Raccordi e tubi segnati AN. Cosa significa e qual è il loro uso?" (09 Gen 2025) e "Casco BELL Come scegliere il casco giusto di BELL Racing?" (23 Gen 2026) dimostrano l'ampiezza delle tematiche trattate nel contesto delle preparazioni sportive e della meccanica automobilistica. La condivisione di recensioni e discussioni sui prodotti può aiutare a fare scelte informate e a risolvere dubbi specifici. La possibilità di "Scrivere una recensione" o di "Cercare una risposta" contribuisce a creare una comunità informata e supportiva.
In sintesi, la guarnizione della testata per la Peugeot 106 1.6 16v GTI-Rallye è un componente che non ammette compromessi. La scelta accurata, basata su codice motore, spessore, tipo di materiale e reputazione del produttore, è fondamentale per garantire le prestazioni e l'affidabilità di questo iconico veicolo sportivo.
