L'Impianto Elettrico degli Iniettori Porsche 928: Funzionamento, Diagnosi e Soluzioni

L'impianto elettrico di un veicolo, in particolare in una Porsche 928, è una rete complessa di componenti che lavorano in sinergia per garantire il corretto funzionamento dell'auto. All'interno di questa rete, i cablaggi e i cavi rappresentano la linfa vitale, trasmettendo energia e dati tra elementi critici come sensori, luci, sistemi di accensione e moduli di controllo. Per un modello iconico come la Porsche 928, mantenere l'integrità di questo sistema è fondamentale per preservarne le prestazioni, la sicurezza e il comfort.

Il Ruolo Cruciale di Cablaggi e Cavi nell'Impianto Elettrico

I cablaggi e i cavi collegano tutti i sistemi elettrici ed elettronici di una Porsche, assicurando una distribuzione affidabile dell'energia e una trasmissione precisa del segnale. I loro ruoli principali sono molteplici e includono:

• Fornitura di energia elettrica: Dalla batteria e dall'alternatore, l'energia viene distribuita ai sistemi essenziali del veicolo.
• Trasmissione di segnali dati: I cablaggi veicolano i segnali tra la centralina elettronica (ECU), i sensori e i vari moduli di controllo.
• Supporto per circuiti specifici: Contribuiscono al funzionamento dei circuiti di illuminazione, accensione e climatizzazione.
• Riduzione della complessità: Raggruppando i circuiti in un'unica unità protetta, i cablaggi riducono la complessità generale dell'impianto.

Un sistema di cablaggio efficiente garantisce una comunicazione affidabile tra tutti i sistemi del veicolo, dal motore all'elettronica interna, mantenendo le prestazioni al massimo. Un cablaggio ben mantenuto assicura un'erogazione di tensione stabile, prevenendo perdite di potenza, cortocircuiti e guasti intermittenti che possono compromettere la funzionalità dell'auto.

Perché Cablaggi e Cavi si Degradano e Falliscono

L'esposizione costante a vibrazioni, calore estremo ed elementi ambientali, come umidità e agenti chimici, causa una naturale degradazione dei cablaggi e dei cavi nel tempo. Le cause più comuni di guasto includono:

• Corrosione o ossidazione: Questi fenomeni possono interessare i terminali e i connettori, ostacolando il flusso di corrente.
• Fili rotti o sfilacciati: Il movimento e lo stress meccanico possono causare la rottura o lo sfilacciamento dei fili interni.
• Crepe nell'isolamento: Il calore e l'invecchiamento dei materiali isolanti possono portare alla formazione di crepe, esponendo i conduttori.
• Danni esterni: Roditori o abrasioni possono causare danni fisici ai cablaggi.
• Infiltrazione di acqua: L'acqua può provocare cortocircuiti e scarsa conduttività, compromettendo l'intero sistema.

I sintomi di un guasto del cablaggio possono manifestarsi con anomalie elettriche intermittenti, l'accensione di spie luminose sul cruscotto, il malfunzionamento di accessori o un guasto completo dell'impianto elettrico. La sostituzione di cavi usurati o danneggiati è essenziale per garantire l'affidabilità elettrica, la sicurezza e la corretta comunicazione tra tutti i sistemi del veicolo. Cablaggi difettosi possono causare cali di tensione, malfunzionamenti o, in casi gravi, persino incendi se non vengono affrontati prontamente. I vantaggi della sostituzione includono il ripristino delle prestazioni elettriche e dell'affidabilità, la prevenzione di guasti intermittenti e cortocircuiti, un miglioramento dell'integrità del segnale per sensori e unità di controllo e una maggiore durata grazie alla qualità costruttiva dei ricambi originali o di alta qualità.

Approfondimento sull'Iniezione Elettronica L-Jetronic della Porsche 928/944

La Porsche 928, in alcune delle sue prime serie, e la 944 I° serie, sono equipaggiate con il sistema di iniezione elettronica L-Jetronic. Questo sistema è fondamentale per la gestione della miscela aria/carburante e, di conseguenza, per l'avviamento e il funzionamento del motore. Quando l'auto non parte, i problemi possono essere ricondotti a due macro-aree: assenza di alimentazione benzina o assenza di corrente.

Problemi Legati all'Assenza di Benzina

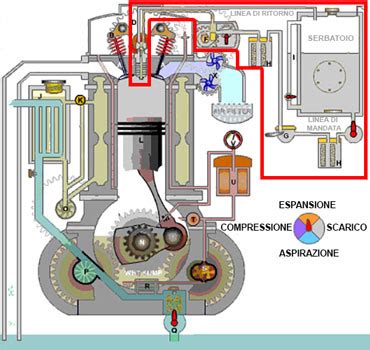

Quando il motore non riceve carburante, una serie di componenti deve essere controllata attentamente:

1. Relè DME (Digital Motor Electronics): Questo relè è cruciale per l'alimentazione della pompa benzina e della centralina. All'atto di girare la chiave di accensione, dovrebbe "scattare"; è possibile sentirne il click appoggiando una mano su di esso. Se non scatta, potrebbe essere la causa del mancato avviamento.
2. Pompa Benzina: Situata sotto il passaruota posteriore sinistro, la pompa entra in funzione solo durante l'avviamento. Con l'aiuto di un'altra persona che aziona il motorino d'accensione, si può verificare a mano se la pompa vibra o gira. Se non si percepisce alcuna attività, potrebbe essere rotta o avere contatti ossidati.
3. Massa della Pompa Benzina: Un punto spesso trascurato è la connessione di massa della pompa benzina. Questa si trova nel bagagliaio, vicino al fanale posteriore destro. Un bullone con diversi capicorda (per i fanali e la pompa) può ossidarsi, impedendo il corretto funzionamento della pompa.
4. Filtro Benzina: Un filtro intasato può impedire il flusso adeguato di carburante agli iniettori. Si trova sotto la vettura, poco dopo la pompa benzina, ed è consigliabile sostituirlo in caso di dubbio.
5. Pressione della Pompa Benzina: Anche se la pompa gira, potrebbe non generare una pressione sufficiente. Per gli iniettori, la pressione necessaria è di circa 2,5/2,7 Bar. Una pressione insufficiente può impedire agli iniettori di atomizzare correttamente il carburante.
6. Iniettori: Gli iniettori stessi possono essere la causa. Possono essere "inchiodati" (bloccati in posizione chiusa) o molto sporchi, impedendo il passaggio della benzina.
7. Plug Elettrici degli Iniettori: Se non arriva corrente ai connettori elettrici che alimentano gli iniettori, questi non si apriranno, bloccando l'iniezione di carburante.
8. Regolatore di Pressione: Questo componente si trova sul "flauto" dell'iniezione. Esistono due cilindretti simili: uno è il Damper (smorzatore di impulsi), collegato al tubo di mandata del serbatoio, l'altro è il regolatore vero e proprio, collegato al tubo di ritorno. Se il regolatore si rompe, la pressione della benzina viene scaricata, e l'auto non parte.

Problemi Legati all'Assenza di Corrente

Quando il problema riguarda la mancanza di corrente, in particolare alle candele, la diagnosi si sposta su altri elementi:

1. Bobina di Accensione: La prima verifica è sulla bobina. Girando la chiave di accensione, si devono controllare i due poli. Un filo nero dovrebbe avere 12 Volt, mentre quello verde dovrebbe essere a massa. Se entrambi i fili presentano 12 Volt, il problema è nella centralina che non chiude il contatto a massa.
2. Candele: Le candele usurate o difettose possono impedire l'accensione. In caso di dubbio, è consigliabile sostituirle.
3. Cavi Candele, Calotta Spinterogeno o Distributore Rotante: Questi componenti, se danneggiati, possono ostacolare la corretta distribuzione della corrente alle candele. È necessario ispezionarli per crepe, usura o segni di danneggiamento.
4. Test della Bobina: La bobina può essere testata con un multimetro digitale. Tra il polo negativo e il polo positivo (quello piccolo), la resistenza ohmica dovrebbe essere tra 0,4 e 0,6 Ohm. Sul secondario (il cavo grande che va allo spinterogeno), la resistenza dovrebbe essere tra 5 e 7,2 Ohm.
5. Centralina Motronic e Sensori: Se entrambi i poli della bobina mostrano 12 Volt, significa che la centralina non sta chiudendo il contatto a massa. Il filo verde della bobina proviene dal PIN 20 della centralina Motronic e viene messo a massa solo dopo che la centralina ha ricevuto i segnali dai suoi sensori. Se questi segnali mancano o sono errati, la centralina non attiverà la messa a massa, impedendo la scintilla. I sensori da controllare sono:
   • Sensore Aria: Situato dietro i collettori di aspirazione, vicino agli iniettori. Può essere testato con un tester; tra il piedino centrale e quello laterale dovrebbe dare circa 1KOhm.
   • Sensore di PMS (Punto Morto Superiore) e Sensore di Giri (Reference Mark e Speed Sensor): Questi sensori sono vitali per la centralina per determinare la posizione e la velocità del motore. Si trovano nello spazio angusto tra il motore e la paratia dell'abitacolo, verso il fondo, e sono difficili da raggiungere. Per testarli, si smontano i connettori e si verifica che tra il piedino centrale e un laterale ci sia 1KOhm, mentre tra il centrale e l'altro laterale non dovrebbe esserci nulla o infinito. La rottura di uno di questi sensori, in particolare il sensore di giri, può impedire completamente l'avviamento dell'auto. Un sensore di PMS difettoso, invece, può far andare l'auto a due cilindri, anomalia evidente durante la marcia.
   • Blocchetto Accensione (Ignition Switch): Situato dietro il blocchetto della chiave, un malfunzionamento può interrompere l'alimentazione generale o specifica.

La Sfida dei Sensori di Posizione e Giri: Un Caso Reale

L'esperienza di numerosi appassionati di Porsche 944 ha evidenziato come i sensori di PMS e di giri siano punti critici per l'avviamento. La difficoltà nel raggiungerli e testarli rende la diagnosi spesso complessa. Tuttavia, la prova di resistenza ohmica tra il piedino centrale e uno laterale del sensore (circa 1KOhm) è un metodo affidabile per verificarne l'integrità quando il motore è spento.

Un caso particolare ha rivelato come un utente abbia riscontrato 12 Volt su entrambi i poli della bobina, sintomo di un mancato collegamento a massa da parte della centralina, indicando un problema ai sensori. La difficoltà nell'estrazione di questi sensori è notevole, data la loro posizione e il fatto che il corpo metallico si dilata con il calore e gli anni, "incollandosi" alla propria sede. Strumenti come pinze a grip e un piccolo attrezzo ad L possono aiutare nell'estrazione, richiedendo pazienza e attenzione per non danneggiare i componenti circostanti.

Un aspetto importante è la disponibilità di ricambi. Sebbene i sensori originali possano avere un costo elevato, è spesso possibile reperire sensori compatibili di alta qualità presso normali negozi di ricambi auto. Ad esempio, un sensore Bosch con codice #0 261 210 003 può essere sostituito con un ricambio Facet #9.0212, che offre un'ottima qualità costruttiva e compatibilità, spesso a un costo inferiore. La verifica della resistenza ohmica su un sensore nuovo, che dovrebbe attestarsi intorno a 0.9 kOhm, conferma il corretto funzionamento.

La presenza di sporcizia sulla superficie che capta i segnali dei sensori è abbastanza normale e, in genere, non dovrebbe influire sul loro funzionamento. Tuttavia, la mancanza di resistenza ohmica al tester è un chiaro indicatore di un sensore guasto. La rottura contemporanea di entrambi i sensori è rara, ma non impossibile in componenti con oltre vent'anni di vita. Più spesso, il guasto di un sensore di giri è la causa di un arresto improvviso, mentre un sensore di PMS difettoso porterebbe a un funzionamento a due cilindri, un'anomalia immediatamente percepibile.

In conclusione, l'impianto elettrico degli iniettori Porsche 928, e più in generale il sistema di iniezione L-Jetronic, richiede una diagnosi attenta e metodica in caso di problemi di avviamento o funzionamento. La comprensione del ruolo di ogni componente, dalla pompa benzina ai sensori più piccoli, è fondamentale per individuare e risolvere le problematiche, garantendo che queste iconiche vetture continuino a offrire le prestazioni per cui sono state progettate.
