Lo schema elettrico di un veicolo industriale come il Volvo FH12 460 è un sistema complesso e interconnesso, fondamentale per il corretto funzionamento di tutte le componenti elettroniche e meccaniche. Comprendere questo schema non è solo utile per la manutenzione e la diagnostica, ma offre anche una visione approfondita dell'ingegneria che sta dietro a un camion di questa portata. Questo articolo si propone di esplorare in dettaglio le varie sezioni dello schema elettrico, focalizzandosi sui componenti chiave e sulle loro interconnessioni, utilizzando le informazioni disponibili per fornire un quadro il più completo possibile.
Funzionamento e Componenti Chiave del Sistema Elettrico
Il sistema elettrico del Volvo FH12 460 è progettato per gestire una vasta gamma di funzioni, dalla propulsione alla segnalazione, dall'illuminazione ai sistemi ausiliari. Ogni componente è collegato attraverso una rete di cavi, relè, fusibili e centraline elettroniche che garantiscono il flusso di corrente e l'attivazione delle diverse funzioni.
Sistema di Alimentazione e Accensione
Il cuore del sistema elettrico è l'alimentazione, che nel Volvo FH12 460 è gestita da una batteria robusta e da un alternatore che la mantiene carica durante il funzionamento del motore. I relè giocano un ruolo cruciale nella distribuzione dell'energia. Ad esempio, il "Relè alimentazione post-accensione" è fondamentale per mantenere attivi alcuni circuiti anche dopo lo spegnimento del motore, garantendo ad esempio il funzionamento di sistemi di monitoraggio o di comfort. La presenza di più unità di questo relè suggerisce la sua importanza e la ridondanza per garantire l'affidabilità.
Un altro elemento importante è il "Relè di alimentazione accessorio". Questo tipo di relè gestisce l'alimentazione a componenti non essenziali per l'avviamento o il funzionamento immediato del motore, ma che richiedono corrente quando il veicolo è in uso. La presenza di più relè di alimentazione accessorio indica la complessità dei sistemi ausiliari del FH12 460, che possono includere sistemi di intrattenimento, climatizzazione avanzata, o attrezzature specifiche per il trasporto.
Il "Dopo l’accensione, relè di potenza" è un altro componente critico che assicura che i sistemi principali ricevano la corrente necessaria una volta che il motore è stato avviato e l'accensione è attiva. La ripetizione di questo elemento nello schema indica la sua ubiquità e la sua importanza per diversi circuiti di potenza all'interno del veicolo.
Illuminazione e Segnalazione

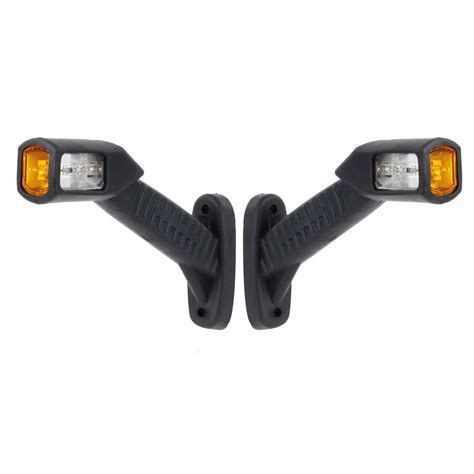

L'illuminazione e i sistemi di segnalazione sono vitali per la sicurezza e la conformità normativa. Nel Volvo FH12 460, troviamo componenti dedicati come le "Luci di ingombro". Le "Luci di ingombro destra" e le "Luci di ingombro lato sinistro" (queste ultime ripetute più volte, indicando una possibile suddivisione in più sezioni o circuiti) sono essenziali per aumentare la visibilità del veicolo, soprattutto in condizioni di scarsa illuminazione o di traffico intenso, segnalando le dimensioni del veicolo agli altri utenti della strada.
La "Lampada rotante", menzionata due volte, suggerisce la sua presenza come dispositivo di segnalazione aggiuntivo, spesso utilizzato in veicoli che operano in cantieri o in situazioni che richiedono una visibilità eccezionale o un avviso specifico. La sua attivazione è probabilmente legata a funzioni operative particolari.
Sistemi Specializzati: Presa di Forza (PTO) e Riscaldamento Carburante
Lo schema elettrico del Volvo FH12 460 include anche sistemi più specifici, come quelli legati alla "Presa di forza" (PTO - Power Take-Off). Il "Solenoide di innesto della presa di forza" è un componente elettromeccanico che controlla l'attivazione e la disattivazione della PTO. La PTO è un albero di trasmissione che trasferisce la potenza dal motore a un altro macchinario, come una pompa idraulica per un ribaltabile, un compressore, o un argano. La presenza di questo solenoide indica la capacità del FH12 460 di alimentare attrezzature ausiliarie direttamente dal motore. La ripetizione del "Solenoide innesto presa di forza" suggerisce che potrebbero esserci più punti di innesto PTO o sistemi di controllo distinti per diverse funzioni PTO.
Un altro componente di rilievo è la "Resistenza del riscaldatore del carburante". Questo elemento è cruciale nei climi freddi, poiché impedisce al gasolio di congelare o di formare paraffina, garantendo un flusso costante al motore e prevenendo problemi di avviamento o funzionamento. Il suo posizionamento nello schema elettrico evidenzia l'attenzione di Volvo alla performance del veicolo in diverse condizioni ambientali.
ECCO COME UTILIZZARE LA PRESA DI FORZA
Interpretazione dello Schema Elettrico per la Diagnostica e la Manutenzione
La comprensione di uno schema elettrico è fondamentale per qualsiasi operatore o tecnico che debba effettuare diagnosi o riparazioni. Ogni componente è identificato da un numero o da un codice, e i collegamenti tra di essi sono rappresentati da linee. I simboli grafici indicano la natura del componente (ad esempio, un relè, un interruttore, una lampada).
Quando si affronta un problema elettrico, il primo passo è individuare il circuito o il componente sospetto nello schema. Ad esempio, se una "Luci di ingombro destra" non funziona, si dovrà seguire il percorso elettrico dallo schema, partendo dall'alimentazione, passando per i relè e i fusibili pertinenti, fino alla lampada stessa. Questo percorso aiuterà a identificare possibili cause come un fusibile bruciato, un relè difettoso, un cavo interrotto o una lampada guasta.
La presenza di più istanze dello stesso componente (come i relè di alimentazione accessorio o le luci di ingombro) indica che il sistema è suddiviso in più circuiti o che ci sono funzioni ridondanti. Questo può rendere la diagnostica più complessa ma aumenta anche l'affidabilità generale del sistema.
La "Resistenza del riscaldatore del carburante", ad esempio, sarà collegata a un sensore di temperatura o a un interruttore che ne controlla l'attivazione in base alle condizioni ambientali. Lo schema elettrico mostrerà come questa resistenza è alimentata e se è gestita da una centralina elettronica o da un sistema più semplice.
La Logica dei Relè
I relè sono interruttori elettromagnetici che permettono di controllare circuiti ad alta potenza utilizzando un segnale a bassa potenza. Nel Volvo FH12 460, i relè sono utilizzati per proteggere le centraline elettroniche da sovraccarichi e per distribuire l'energia in modo efficiente.
- Relè di alimentazione post-accensione: Questo relè è attivato dopo che la chiave di accensione è stata girata e poi spenta. Mantiene attivi circuiti essenziali per un breve periodo, permettendo ad esempio al sistema di raffreddamento del motore di continuare a funzionare o di completare processi di spegnimento.
- Relè di alimentazione accessorio: Questi relè gestiscono l'alimentazione a sistemi che non sono direttamente legati al funzionamento del motore, come sistemi audio, navigatori GPS, o attrezzature speciali. La loro attivazione è spesso legata alla posizione della chiave di accensione o a comandi specifici.
- Dopo l’accensione, relè di potenza: Questi relè forniscono l'alimentazione principale a componenti critici una volta che il motore è in funzione. Sono progettati per gestire correnti elevate in modo sicuro.
La Presa di Forza (PTO) e il suo Controllo Elettrico

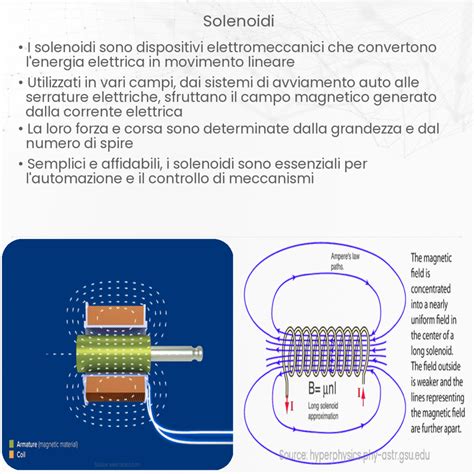

Il "Solenoide di innesto della presa di forza" è un componente elettroidraulico o elettromeccanico. Quando riceve un segnale elettrico (tipicamente da un interruttore in cabina o da una centralina), il solenoide attiva un meccanismo che innesta la PTO, collegando l'albero motore alla trasmissione ausiliaria. La ripetizione del componente suggerisce la possibilità di innestare diverse PTO o di avere sistemi di controllo più sofisticati. Ad esempio, un camion potrebbe avere una PTO per azionare un cassone ribaltabile e un'altra per un braccio gru.
Sistemi di Riscaldamento e Sicurezza
La "Resistenza del riscaldatore del carburante" è un esempio di come il sistema elettrico sia integrato per garantire l'affidabilità in condizioni avverse. Nei climi freddi, il gasolio può solidificarsi, causando problemi di alimentazione. Il riscaldatore, attivato elettricamente, mantiene il carburante a una temperatura ottimale. Il suo controllo può essere automatico, basato sulla temperatura esterna, o manuale, attivato dal conducente.
Le "Luci di ingombro" e le "Lampade rotanti" sono esempi di come l'elettricità sia impiegata per la sicurezza. Le luci di ingombro migliorano la visibilità del veicolo, mentre le lampade rotanti servono come segnali di avvertimento in situazioni di emergenza o di lavoro.
Approfondimenti sui Componenti e le loro Interconnessioni
Analizzando più a fondo i componenti menzionati, possiamo dedurre ulteriori dettagli sul funzionamento dell'impianto elettrico del Volvo FH12 460.
Dettagli sui Relè
La presenza di molteplici relè di alimentazione (post-accensione, accessorio, potenza) indica una strategia di gestione dell'energia volta a ottimizzare l'efficienza e la sicurezza. Ogni circuito critico ha probabilmente il suo relè dedicato, che può essere attivato e disattivato in base alle necessità operative. Ad esempio, i relè di alimentazione accessorio potrebbero essere gestiti da un sistema di gestione energetica che monitora lo stato della batteria e disattiva i carichi non essenziali se il livello di carica scende al di sotto di una soglia critica.
Il "Relè alimentazione post-accensione" è particolarmente interessante. La sua funzione è quella di fornire alimentazione a determinati sistemi per un periodo prolungato dopo lo spegnimento del motore. Questo potrebbe includere sistemi di riscaldamento per l'abitacolo, sistemi di monitoraggio della pressione degli pneumatici, o anche sistemi di localizzazione GPS che necessitano di rimanere attivi per comunicare la posizione del veicolo. La presenza di più unità di questo relè suggerisce che ci sono diversi circuiti che beneficiano di questa funzionalità post-spegnimento.
Dettagli sulle Luci di Ingombro
Le "Luci di ingombro" sono obbligatorie per legge in molti paesi per i veicoli di grandi dimensioni come il Volvo FH12 460. Esse sono posizionate sui lati anteriori, posteriori e laterali del veicolo per indicare la sua larghezza e lunghezza. La ripetizione di "Luci di ingombro lato sinistro" potrebbe significare che ci sono più luci su quel lato (ad esempio, una anteriore e una posteriore) o che il circuito è suddiviso per facilitare la diagnostica e la manutenzione. Ogni gruppo di luci è probabilmente protetto da un fusibile e controllato da un relè o interruttore.
La Complessa Funzionalità della Presa di Forza
Il "Solenoide di innesto della presa di forza" è un componente chiave per la versatilità del Volvo FH12 460 come veicolo da lavoro. La PTO può essere utilizzata per svariate applicazioni:
- Veicoli per l'edilizia: Per azionare pompe idrauliche di gru, betoniere, o sistemi di sollevamento.
- Veicoli per la raccolta rifiuti: Per azionare il meccanismo di compattazione.
- Veicoli per il traino e il soccorso: Per azionare verricelli.
- Veicoli per la manutenzione stradale: Per azionare spazzatrici o lame sgombraneve.
Il controllo elettrico tramite solenoide permette un innesto e disinnesto rapido e sicuro, spesso integrato con sistemi di sicurezza che impediscono l'innesto se le condizioni non sono ottimali (ad esempio, se il cambio non è nella marcia corretta o se il freno di stazionamento non è inserito). La presenza di più solenoidi potrebbe indicare la possibilità di selezionare diverse velocità o modalità di funzionamento della PTO, o di gestire PTO indipendenti per diverse attrezzature.
Il Riscaldatore del Carburante: Un Aiuto Indispensabile
La "Resistenza del riscaldatore del carburante" è un componente di vitale importanza nei climi freddi. Nei mesi invernali, il gasolio può contenere paraffine che si cristallizzano a basse temperature, ostruendo i filtri e le tubazioni del carburante. Questo può portare a problemi di avviamento, perdita di potenza, o addirittura al blocco del motore. Il riscaldatore, solitamente posizionato nel circuito di alimentazione del carburante prima del filtro, utilizza l'energia elettrica per elevare la temperatura del gasolio, prevenendo la formazione di cristalli di paraffina. Il suo corretto funzionamento è essenziale per garantire l'affidabilità del veicolo in ambienti ostili. Il controllo di questo sistema può essere affidato a un termostato che si attiva quando la temperatura del carburante scende al di sotto di una certa soglia, o può essere parte di un sistema di gestione motore più ampio che ne ottimizza l'uso in base alle condizioni operative.
ECCO COME UTILIZZARE LA PRESA DI FORZA
Considerazioni sull'Installazione e la Manutenzione
La corretta installazione e manutenzione dei componenti elettrici sono fondamentali per garantire la longevità e l'affidabilità del Volvo FH12 460. L'uso di cablaggi di alta qualità, connettori adeguati e una corretta protezione dei circuiti (tramite fusibili e relè) sono passaggi essenziali.
Quando si interviene sull'impianto elettrico, è cruciale:
- Scollegare la batteria: Prima di iniziare qualsiasi lavoro, la batteria deve essere scollegata per evitare cortocircuiti e danni ai componenti elettronici.
- Utilizzare lo schema elettrico: Fare sempre riferimento allo schema elettrico per identificare correttamente i componenti, i loro collegamenti e i valori nominali (tensione, corrente, resistenza).
- Utilizzare strumenti adeguati: Tester, pinze amperometriche, e altri strumenti diagnostici sono indispensabili per verificare la continuità, la tensione, e la corrente nei vari circuiti.
- Sostituire i componenti con ricambi originali o equivalenti: L'uso di componenti non conformi può compromettere il funzionamento del sistema e la sicurezza.
La complessità dello schema elettrico del Volvo FH12 460, con la sua miriade di relè, solenoidi, e circuiti dedicati, riflette l'avanzamento tecnologico dei veicoli industriali moderni. Ogni componente, dalla semplice lampada di ingombro al sofisticato solenoide della presa di forza, gioca un ruolo cruciale nel garantire che il veicolo operi in modo efficiente, sicuro e affidabile in una vasta gamma di applicazioni e condizioni ambientali. La comprensione di questi schemi non è solo un esercizio tecnico, ma una chiave per ottimizzare le prestazioni e la manutenzione di uno dei pilastri del trasporto pesante.
