L'installazione di un impianto stereo di alta qualità in un'automobile è un percorso che molti appassionati di musica e tecnologia intraprendono per migliorare drasticamente l'esperienza di ascolto. La Volvo V60, con il suo design elegante e le sue funzionalità moderne, offre una piattaforma eccellente per tale personalizzazione. Questo articolo esplora in dettaglio le opzioni e le sfide legate al potenziamento dell'impianto audio originale della V60, fornendo una guida tecnica e consigli pratici per gli interventi più comuni.
Comprendere l'Impianto Audio di Serie della Volvo V60
La Volvo V60, a seconda dell'allestimento e dell'anno di produzione, può essere equipaggiata con diversi livelli di impianto audio. Le informazioni fornite indicano l'esistenza di tre livelli principali: un impianto di base, un intermedio e un top di gamma, rappresentato dalle opzioni Bowers & Wilkins® Premium Sound e Harman Kardon® Premium Sound.
L'impianto audio e multimediale di serie, gestito tramite il sistema Sensus, comprende radio, lettore MD, TV (in alcuni casi) e connettività per cellulare, spesso con comandi vocali. Le informazioni audio vengono visualizzate su uno schermo da 7 pollici nella parte superiore della console centrale. Le funzioni principali sono accessibili tramite i tasti al volante, i pulsanti sulla console centrale o un telecomando. L'impianto si riattiva automaticamente allo spegnimento del motore, mantenendo l'ultima fonte attiva. È possibile utilizzarlo per 15 minuti senza la chiave di accensione.
Il sistema Bowers & Wilkins® Premium Sound si distingue per un amplificatore digitale da 1.460W e 15 altoparlanti, tra cui tweeter da 25mm, midrange con membrana in Kevlar® (da 100mm e 80mm), woofer (da 165mm e 170mm con membrana in fibra di carbonio/cellulosa) e un subwoofer Fresh Air® da 250mm integrato nel bagagliaio. Questo sistema include tecnologie come Nautilus Technology, Dirac Unison®, Dynamic EQ e QLS.audio.
L'impianto Harman Kardon® Premium Sound offre un amplificatore a 12 canali da 600W e 14 altoparlanti, tra cui un full-range da 100mm, tweeter da 25mm, midrange da 100mm, woofer (da 165mm e 150mm), surround da 80mm e un subwoofer Fresh Air® da 250mm.
È importante notare che la "griglia sopra la plancia", spesso scambiata per un subwoofer, ospita in realtà un diffusore multibanda definito "canale centrale", dedicato alla riproduzione di frequenze medie come la voce, e non bassi profondi.
Un proprietario di una V60 immatricolata nell'agosto 2014 ha espresso soddisfazione per l'impianto "Business", notando una timbrica eccellente e un'assenza di distorsione anche a volume elevato, suggerendo che potrebbe non essere l'impianto di serie base. Un altro utente conferma che, almeno sulla sua V60 con impianto Harman Kardon, l'equilibrio e la pulizia del suono sono notevoli, pur non offrendo bassi da discoteca.
Pianificazione del Miglioramento dell'Impianto Stereo
L'obiettivo di molti proprietari è quello di migliorare l'impianto audio di serie, mantenendo l'estetica e la funzionalità dell'autoradio originale, come nel caso di un proprietario con sistema Business Connect. Questo approccio implica l'aggiunta di componenti esterni per aumentare la potenza e la qualità del suono.
1. Interfaccia tra Autoradio e Amplificatori
L'autoradio di serie, pur offrendo un'ottima integrazione estetica e funzionale, raramente dispone di uscite RCA pre-amplificate. Per collegare amplificatori esterni, è necessario convertire le uscite di potenza dell'autoradio in segnali di linea RCA. Questo si ottiene utilizzando trasformatori specifici (chiamati anche convertitori da alta a bassa impedenza o Line Output Converter - LOC). Questi dispositivi prendono il segnale amplificato dalle uscite degli altoparlanti dell'autoradio e lo convertono in un segnale a basso livello (tipicamente 2V o 4V) adatto all'ingresso degli amplificatori.
2. Posizionamento degli Amplificatori
Il doppio fondo del bagagliaio, in particolare l'area dove solitamente si trova il kit di riparazione pneumatici, è uno spazio ideale per l'installazione degli amplificatori. La sua posizione discreta permette di nascondere i componenti, mantenendo l'estetica interna dell'abitacolo. È consigliabile installare amplificatori separati per gli altoparlanti delle portiere e per il subwoofer, al fine di ottimizzare la gestione della potenza e la qualità del suono.
3. Cablaggio degli Altoparlanti
Per sfruttare appieno la potenza degli amplificatori esterni, è fondamentale sostituire i cavi degli altoparlanti originali con cavi di diametro maggiore. Questo riduce la resistenza elettrica e minimizza la perdita di potenza lungo il percorso del segnale, garantendo che l'amplificatore possa erogare la sua piena capacità agli altoparlanti.
4. Insonorizzazione delle Portiere

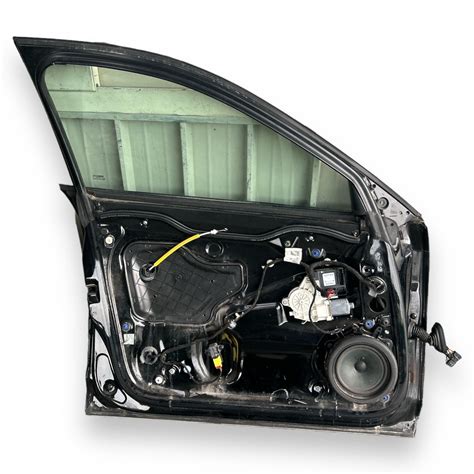

L'insonorizzazione delle portiere è un passaggio cruciale per ottenere una risposta dei bassi pulita e definita. L'intervento non mira a isolare acusticamente l'abitacolo, ma a smorzare le vibrazioni delle lamiere delle portiere. L'applicazione di materiali bituminosi e di alluminio sia sulla lamiera esterna che su quella interna (strutturale) crea una superficie più rigida su cui gli altoparlanti possono lavorare. Senza questa solidità, gli altoparlanti potenti genererebbero risonanze indesiderate sulla struttura metallica, compromettendo la qualità del suono, specialmente nelle frequenze basse.
Sfide Tecniche e Soluzioni
L'installazione di un nuovo impianto stereo presenta diverse sfide tecniche che richiedono attenzione e, talvolta, soluzioni creative.
A. Passaggio del Cavo Batteria dal Vano Motore all'Abitacolo
Portare un cavo di alimentazione di grosso diametro dalla batteria al bagagliaio può essere complicato. Lo spazio intorno alla batteria è spesso occupato da vari componenti, rendendo difficile l'individuazione di un passaggio libero verso l'abitacolo.
- Ricerca del Passaggio: È necessario esaminare attentamente il vano motore e la zona del cruscotto per identificare un foro preesistente o una guarnizione in gomma che possa essere modificata per far passare il cavo. Manuali d'officina specifici per la Volvo V60 (modello 2017 o successivo) sarebbero estremamente utili in questa fase. Spesso, esistono passaggi dedicati per altri cablaggi che possono essere sfruttati.
- Passaggio dall'Abitacolo al Bagagliaio: Una volta che il cavo è all'interno dell'abitacolo, solitamente sotto il cruscotto, il percorso verso il bagagliaio è generalmente più agevole. Si può far correre il cavo lungo i battitacco, nascosto sotto le guarnizioni o i pannelli interni, per raggiungere il vano bagagli. È fondamentale utilizzare un fusibile il più vicino possibile alla batteria per garantire la sicurezza.
Come caricare la batteria dell'auto con i cavi
B. Passaggio dei Cavi Altoparlanti nelle Portiere
Il collegamento dei nuovi cavi degli altoparlanti alle portiere può essere un'altra criticità. Il classico tubo in gomma ondulato che protegge i cablaggi originali termina in un connettore a spina multipla, spesso saturo di pin per i collegamenti di serie.
- Analisi del Connettore: È necessario esaminare attentamente l'interno del connettore di serie. In alcuni casi, potrebbero esserci pin liberi o la possibilità di alloggiare nuovi cavi nei canali esistenti.
- Soluzioni Alternative: Se il connettore è completamente pieno, si possono considerare diverse opzioni:
- Passaggio attraverso la Guarnizione: In alcuni veicoli, è possibile far passare i cavi attraverso la guarnizione della porta, creando un piccolo foro protetto.
- Connettori Separati: Installare un connettore separato all'interno della portiera, bypassando completamente il connettore di serie.
- Utilizzo di Cavi Sottili: Se possibile, utilizzare cavi di sezione ridotta per i tweeter, che richiedono meno corrente, e cavi più spessi solo per i woofer.
- Modifica del Connettore Originale: Con molta cautela, è possibile creare piccoli fori nel connettore di plastica per far passare i nuovi cavi, assicurandosi di mantenere l'integrità della tenuta.
C. Identificazione dei Cavi dell'Autoradio

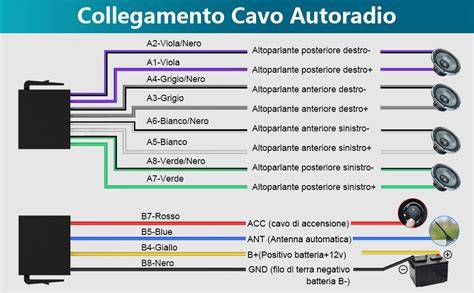

Per collegare correttamente il convertitore di linea (LOC) o per identificare i segnali degli altoparlanti, è necessario conoscere lo schema dei cablaggi in uscita dall'autoradio di serie.
- Ricerca Schemi: La ricerca online di schemi elettrici specifici per la Volvo V60 del 2017 (o modello equivalente) è il primo passo. Forum di appassionati di car audio o siti specializzati potrebbero fornire queste informazioni.
- Test con Multimetro: In assenza di schemi, è possibile identificare i cavi degli altoparlanti utilizzando un multimetro. Collegando un segnale audio a bassa frequenza (come un tono di prova) all'autoradio e misurando la tensione sulle diverse coppie di cavi, si possono individuare quelli che trasportano il segnale degli altoparlanti. È fondamentale prestare attenzione alla polarità (+/-) per evitare problemi di fase.
- Segnali di Uscita: Le uscite dell'autoradio di serie solitamente sono: alimentazione costante (12V), alimentazione sotto chiave (12V ACC), massa, illuminazione, e i segnali degli altoparlanti anteriori sinistri, anteriori destri, posteriori sinistri e posteriori destri.
Considerazioni Avanzate e Opzioni di Aggiornamento
Oltre agli interventi base, esistono ulteriori possibilità per elevare ulteriormente la qualità sonora.
Amplificatori Digitali e Classe D
Gli amplificatori di classe D sono diventati una scelta popolare per il car audio grazie alla loro elevata efficienza energetica e alle dimensioni compatte. Questo li rende ideali per essere installati in spazi ristretti come il bagagliaio. I sistemi premium come Bowers & Wilkins utilizzano amplificatori digitali di classe D, sottolineando la loro efficacia.
Subwoofer e Gestione delle Basse Frequenze
Per chi desidera una risposta dei bassi più profonda e potente, l'aggiunta di un subwoofer dedicato è essenziale. Come menzionato, il subwoofer di serie nei sistemi premium è spesso integrato nel bagagliaio, utilizzando la tecnologia "Fresh Air®" per una migliore resa acustica. La scelta di un subwoofer e del relativo amplificatore dipenderà dallo spazio disponibile e dalle preferenze sonore individuali.
Processori Audio Digitali (DSP)
Per un controllo ancora maggiore sulla qualità del suono, si può considerare l'installazione di un processore audio digitale (DSP). Un DSP permette di regolare con precisione l'equalizzazione, il crossover, il time alignment e altre impostazioni audio, ottimizzando il suono per l'acustica specifica dell'abitacolo della V60.
Integrazione con Sistemi di Serie
La sfida principale nell'aggiornare un impianto di serie è mantenere la funzionalità dei controlli al volante, del sistema di infotainment e, in alcuni casi, dei sistemi di amplificazione attivi o dei diffusori speciali. L'uso di interfacce e convertitori di linea di alta qualità è fondamentale per garantire una perfetta integrazione senza compromettere le funzioni originali.
L'aggiornamento dell'impianto stereo della Volvo V60 è un progetto gratificante che richiede pianificazione, pazienza e una buona dose di competenza tecnica. Seguendo questi passaggi e prestando attenzione ai dettagli, è possibile trasformare l'esperienza di ascolto in un vero e proprio concerto su ruote.
