Nel panorama automobilistico, la personalizzazione e l'ottimizzazione delle prestazioni sono aspetti fondamentali per molti appassionati. L'attenzione ai dettagli estetici e funzionali, come l'installazione di un'ala posteriore, si combina con l'esigenza di comprendere tecnologie avanzate che, pur non direttamente correlate alla meccanica del veicolo, sono parte integrante della nostra vita quotidiana, come la fibra ottica. Questo articolo esplora la ricerca di un'ala posteriore "leggendaria" per modelli come la Subaru Impreza GDA, mettendo in luce le discussioni tra gli entusiasti, e successivamente si addentra nel complesso universo della fibra ottica, una componente fondamentale delle moderne reti di comunicazione.
La Ricerca dell'Ala Posteriore Perfetta: Tra Estetica e Aerodinamica
La discussione intorno all'ala posteriore "leggendaria" per la Subaru Impreza GDA rivela un desiderio comune tra gli appassionati di auto: combinare un'estetica accattivante con potenziali benefici aerodinamici. La ricerca non si limita a un semplice accessorio, ma si estende a un vero e proprio studio di design e funzionalità, dove le opinioni si dividono tra soluzioni già esistenti e la creazione di componenti su misura.
Analisi Comparativa delle Ali Esistenti:
- Ala Racingraven: Un'opzione considerata, la cui produzione sembrerebbe essere giapponese. Si ipotizza che la sua larghezza totale sia superiore a quella di un'ala OEM (Original Equipment Manufacturer), conferendole un aspetto più aggressivo. Prodotti di questo tipo, come quelli offerti da racing_raven, sono attentamente esaminati per la loro qualità e impatto visivo.
- Versioni di DMConcept: Viene menzionata anche una versione "ancora più zarra" di DMConcept, suggerendo l'esistenza di design più estremi e audaci.
- Ala Posteriore TT-RS Plus: Molti appassionati, come Ivo, preferiscono attendere l'uscita di un'ala posteriore specifica per il TT-RS Plus, indicando una preferenza per design originali e potenzialmente più integrati. Si spera in indiscrezioni e foto in prossimità del Salone di Ginevra.
- Design PPI: Il designer PPI Design viene citato per le sue creazioni, apprezzate per il loro equilibrio tra eleganza e sportività. Un'ala specifica di PPI viene definita "spettacolare" e non "eccessivamente leggendaria", suggerendo un apprezzamento per un design che non sconfini nell'eccessivo.
Considerazioni sul Carico Aerodinamico:
Il dibattito si sposta anche sugli aspetti funzionali. Si ipotizza un "maggior carico aerodinamico" per alcune ali, in particolare quelle che sembrano avere una "maggiore incidenza" rispetto alle versioni fisse. Tuttavia, si sottolinea la necessità di "tabelle progettazione" per una valutazione oggettiva, riconoscendo che a "sensazione" le percezioni possono essere ingannevoli.
L'Opzione "Home Made" e Materiali Prestigiosi:

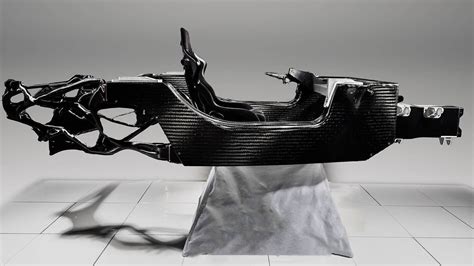

L'idea di realizzare un'ala "home made" (fatta su misura) da professionisti guadagna terreno, specialmente se l'obiettivo è puramente estetico. Si suggerisce un "design tecnico" con supporti in alluminio e un'ala in "Carbonio (quello vero)" in stile GT3 RS 4.0. Questo approccio artigianale permette una maggiore libertà di personalizzazione, anche se i costi inevitabilmente aumentano. La disponibilità di "Ale in Carbonio" usate e provenienti dal mondo motorsport offre un'alternativa per chi cerca materiali di alta qualità.
Il Dilemma dell'Ala Mobile vs. Fissa:
Una delle discussioni più accese riguarda la scelta tra un'ala fissa e una mobile. Alcuni, come Ivo, cercano un'ala fissa che "all'occorrenza potesse essere mobile", evidenziando il desiderio di unire l'estetica aggressiva di un'ala fissa con la praticità o la funzionalità di un sistema retrattile. Si propone l'idea di modificare l'interruttore dell'ala mobile, portandola a circa 20 gradi oltre i 130 km/h, mantenendo al contempo l'automatismo "entra-esce" della TT. Questa soluzione permetterebbe un aumento dell'incidenza "di poco (ma figosissimo)" rendendo il veicolo più accattivante e, in teoria, più stabile a velocità elevate. Tuttavia, si sollevano dubbi sulla compatibilità di alcune ali aftermarket, come lo spoiler Racingraven, con i portelloni specifici dei modelli TT.
Prezzi e Budget:
I costi rappresentano un fattore determinante. Si menziona un budget di circa 500 € per l'acquisto della sola ala posteriore. Si fa riferimento a un'offerta di "ingo-noak" a 299€ per il "retro del TT-RS", indicando che esistono opzioni più economiche. Tuttavia, si riconosce che un progetto artigianale può portare a "costi troppo alti", portando all'accantonamento temporaneo di tali iniziative.
Considerazioni Finali sulla Personalizzazione:
La discussione sulle ali posteriori rivela una passione profonda per il mondo automobilistico, dove la ricerca dell'accessorio perfetto è un mix di estetica, funzionalità e budget. L'obiettivo è creare un veicolo che sia unico e rifletta la personalità del proprietario, pur rimanendo consapevole delle implicazioni di modifiche estetiche troppo "esagerate" che potrebbero far scambiare il veicolo per quello di uno "street racer di Toretto!".
Design delle supercar italiane | Creatività, ingegneria e aerodinamica
La Fibra Ottica: Colonna Portante della Comunicazione Digitale
Parallelamente al dibattito sulle personalizzazioni automobilistiche, la tecnologia della fibra ottica rappresenta un pilastro fondamentale dell'infrastruttura digitale contemporanea. Senza di essa, gran parte della comunicazione di rete, inclusa Internet, non esisterebbe nella forma attuale.
Cos'è la Fibra Ottica e i Suoi Componenti:
La fibra ottica è una tecnologia di comunicazione che sfrutta la trasmissione della luce attraverso mezzi trasparenti. I suoi componenti principali sono realizzati con materiali altamente trasparenti come fibre di vetro o di plastica. È costituita da tre parti essenziali:
- Il nucleo (core): La parte centrale della fibra, utilizzata per la trasmissione del segnale luminoso. È il "condotto" attraverso cui viaggia la luce.
- Il rivestimento (cladding): Circonda il nucleo e ha un indice di rifrazione più basso. Limita il segnale luminoso al nucleo attraverso il principio della riflessione interna totale.
- Il rivestimento esterno (coating): Uno strato protettivo che avvolge il rivestimento, salvaguardando il nucleo da danni fisici e ambientali.
Il Principio Fondamentale della Riflessione Interna Totale:
Il funzionamento della fibra ottica si basa sull'effetto di riflessione interna totale. Quando la luce penetra nel rivestimento a basso indice di rifrazione dal nucleo ad alto indice di rifrazione, finché l'angolo di incidenza supera un angolo critico, la luce si rifletterà continuamente tra il nucleo e il rivestimento. Questo meccanismo consente una trasmissione del segnale a lunga distanza efficiente e con basse perdite.

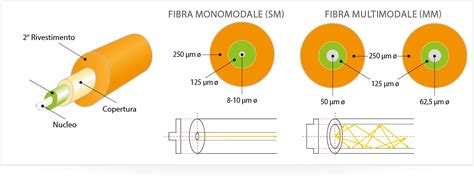

Tipi di Fibra Ottica:
Esistono due tipi principali di fibra ottica, ognuno con caratteristiche e applicazioni specifiche:
- Fibra Ottica Monomodale (Single-mode fiber):
- Diametro del nucleo: Più piccolo, tipicamente compreso tra 8 e 10 micrometri.
- Percorsi della luce: Consente un solo percorso della luce, eliminando la dispersione modale.
- Prestazioni: Presenta basse perdite e un'elevata larghezza di banda.
- Applicazioni: Utilizzata tipicamente per la trasmissione a lunga distanza.
- Lunghezze d'onda comuni: 1310 nm o 1550 nm.
- Fibra Ottica Multimodale (Multi-mode fiber):
- Diametro del nucleo: Maggiore, in genere 50 o 62.5 micrometri.
- Percorsi della luce: Può trasmettere più modalità di luce contemporaneamente.
- Applicazioni: Tipicamente utilizzata per la trasmissione a breve distanza.
- Lunghezze d'onda comuni: 850 nm o 1300 nm.
Nella scelta della fibra, è fondamentale considerare fattori come le interfacce dei moduli e la distanza di trasmissione. Generalmente, per connessioni inferiori a 2 km è richiesta la fibra multimodale, mentre per connessioni superiori a 2 km è richiesta la fibra monomodale.

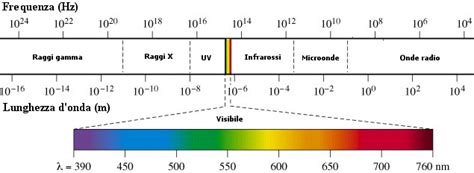

L'Influenza della Lunghezza d'Onda sulle Prestazioni della Fibra Ottica
La lunghezza d'onda è un parametro fondamentale nella comunicazione in fibra ottica, poiché influenza direttamente l'efficienza di trasmissione e la qualità del segnale ottico in fibra. Segnali ottici di diverse lunghezze d'onda presentano caratteristiche diverse in termini di attenuazione, dispersione e distanza di trasmissione.
Attenuazione e Finestre di Trasmissione:
Durante la propagazione dei segnali ottici attraverso le fibre ottiche, questi si indeboliscono gradualmente a causa dell'assorbimento da parte delle impurità presenti nella fibra. Gli effetti di assorbimento sono particolarmente pronunciati in regioni specifiche, e le regioni comprese tra queste sono note come "finestre di trasmissione", ovvero gli intervalli di lunghezza d'onda con la minore attenuazione.
- 850 nm: Presenta un'attenuazione maggiore, in genere 3 dB/km, rendendola adatta alla trasmissione in fibra multimodale a breve distanza.
- 1310 nm: L'attenuazione è inferiore, in genere 0.35 dB/km, e presenta una bassa dispersione, il che la rende adatta alla trasmissione a media e lunga distanza.
- 1550 nm: L'attenuazione è ancora inferiore, in genere 0.2 dB/km, il che la rende la scelta preferita per la trasmissione a lunga distanza.
- 1625 nm: Utilizzati principalmente per il monitoraggio e la manutenzione delle lunghezze d'onda e non impiegati per la trasmissione di segnali aziendali primari.
Dispersione e Limitazioni di Banda:
La dispersione è la causa dell'allargamento dell'impulso ottico, limitando la larghezza di banda e la distanza di trasmissione.
- A 1310 nm, una fibra monomodale ha una dispersione quasi nulla, rendendola adatta per segnali ad alta velocità e trasmissioni a media distanza.
- A 1550 nm si riscontra una bassa attenuazione, ma la dispersione è elevata, quindi in genere richiede una tecnologia di compensazione della dispersione, come l'EDFA (Erbium-Doped Fiber Amplifier).
Effetti Non Lineari:
Ad alti livelli di potenza, la lunghezza d'onda influenza l'entità degli effetti non lineari. Generalmente, maggiore è la lunghezza d'onda, più pronunciati diventano gli effetti non lineari su lunghe distanze. Gli effetti non lineari si riferiscono al fenomeno per cui l'indice di rifrazione della luce non rimane più costante durante la propagazione attraverso la fibra, ma varia al variare della potenza ottica. A bassi livelli di potenza, la fibra si comporta in modo lineare, con la luce influenzata solo da attenuazione e dispersione. Tuttavia, ad alti livelli di potenza o su lunghe distanze, il segnale luminoso interagisce con il materiale della fibra e con altri segnali luminosi, causando distorsioni della forma d'onda, spostamenti spettrali e persino diafonia tra i segnali.
La Tecnologia WDM e il Suo Impatto sulla Fibra Ottica
La tecnologia WDM (Wavelength Division Multiplexing) influisce anch'essa sulla trasmissione in fibra ottica ed è vincolata dalle caratteristiche della fibra ottica e da vari effetti di trasmissione. Senza dover posare ulteriori fibre ottiche, la tecnologia WDM può aumentare la capacità delle reti in fibra ottica perché è in grado di trasmettere più segnali ottici di diverse lunghezze d'onda su un'unica fibra ottica.
Tipi di WDM:
- CWDM (Coarse Wavelength Division Multiplexing): Supporta fino a 18 canali con una spaziatura di 20 nm, il che la rende adatta ad applicazioni a breve distanza e a basso costo.
- DWDM (Dense Wavelength Division Multiplexing): Supporta più canali, fino a 160 canali con una spaziatura di 0.8 nm tra i canali, rendendolo adatto per reti core, reti metropolitane e altre applicazioni.
Sfide e Considerazioni con la WDM:
Quando più lunghezze d'onda vengono trasmesse simultaneamente, le loro interazioni possono facilmente generare segnali di interferenza, soprattutto nelle fibre con intervalli di lunghezza d'onda ridotti e bassa dispersione.
- Diafonia: Le variazioni di potenza ottica di un canale possono influenzare anche gli altri canali, causando diafonia. L'energia dei segnali a lunghezza d'onda corta può anche essere trasferita ai segnali a lunghezza d'onda lunga, con conseguente distribuzione non uniforme della potenza del segnale.
- Dispersione Differenziale: Poiché i valori di dispersione per ciascuna lunghezza d'onda sono diversi, la trasmissione a lunga distanza può comportare diversi gradi di ampliamento del segnale, aumentando la difficoltà di compensazione della dispersione.
- Equalizzazione del Guadagno EDFA: I sistemi DWDM utilizzano in genere EDFA, ma i valori di guadagno possono variare a seconda della lunghezza d'onda, richiedendo l'uso di equalizzatori di guadagno per il bilanciamento. In caso contrario, ciò può causare differenze di SNR (Signal-to-Noise Ratio) tra i canali.
Fattori Aggiuntivi che Influenzano le Prestazioni della Fibra Ottica
Oltre alla lunghezza d'onda, ci sono altri fattori che possono influenzare le prestazioni di trasmissione della fibra ottica:
- Perdita di Connettori e Giunzioni a Fusione: Quando si collegano le fibre ottiche, si verificano perdite di inserzione. Anche un piccolo disallineamento o una contaminazione del connettore possono compromettere significativamente la qualità del segnale.
- Raggio di Curvatura della Fibra: Quando il raggio di curvatura supera il raggio di curvatura minimo della fibra, può verificarsi una perdita nel nucleo, con conseguente perdita o guasto del segnale.
- Purezza del Materiale: Anche la purezza del materiale del nucleo influisce sulla trasmissione del segnale. Impurità possono causare assorbimento e dispersione, degradando il segnale.
- Fattori Ambientali Esterni: Variazioni di temperatura, umidità, radiazioni e stress meccanici possono influenzare le proprietà della fibra e, di conseguenza, le sue prestazioni di trasmissione.
Design delle supercar italiane | Creatività, ingegneria e aerodinamica
La Fibra Ottica Opton S-QOTKSdD: Un Esempio Pratico
Un esempio concreto di cavo in fibra ottica è l'Opton OP-S-QOTKSDD-4J-1K, denominato S-QOTKSdD. Questo è un cavo ottico universale di tipo "drop" progettato per uso interno ed esterno.
- Rivestimento Esterno: Circa 0,7 mm di spessore, realizzato in poliuretano, resistente ai raggi UV e all'influenza negativa delle condizioni atmosferiche.
- Fibre: Dotato di quattro fibre G.657.A2 coperte da vernice multicolore (senza tubi).
- Flessibilità: La fibra G.657.A2 si distingue per una flessibilità migliore rispetto alla G.652.D, il che la rende ideale per installazioni all'interno degli edifici, specialmente in luoghi dove il cavo deve essere condotto lungo la parete.
- Dimensioni e Peso: Vanta un diametro esterno piccolo di 2,9 mm e un peso di circa 8,2 kg/km.
- Dielettrico: S-QOTK è totalmente dielettrico, senza problemi può essere utilizzato nelle installazioni aeree e nelle canalizzazioni teletecniche.
- Applicazioni: Perfetto anche come tratto principale, ad esempio nelle localizzazioni di reti PON (Passive Optical Network), dove ci sono pochi abbonati e non è necessario utilizzare più di 4 fibre.
- Temperatura Ammessa: Da -20 a 70 gradi Celsius.
Questo tipo di cavo dimostra l'ingegneria avanzata dietro la fibra ottica, adattata a esigenze specifiche di installazione e ambiente, garantendo affidabilità e prestazioni anche in condizioni difficili. Comprendendo la dispersione, l'attenuazione e gli effetti non lineari delle diverse lunghezze d'onda, la selezione della banda di lunghezza d'onda appropriata per la giusta applicazione può garantire la stabilità della trasmissione.
