Nel panorama automobilistico e industriale odierno, l'iniezione elettronica ha ormai consolidato la sua predominanza, rendendo la comprensione di componenti come gli iniettori non solo utile, ma fondamentale. Questi dispositivi, il cui nome stesso ne rivela la funzione primaria, sono incaricati di spruzzare il carburante necessario alla combustione nei cilindri dei motori a scoppio e diesel. La domanda "Cosa sono gli iniettori oggi?" trova risposte molteplici, poiché l'evoluzione tecnica li ha trasformati radicalmente sin dalla loro apparizione.
Il Ruolo Fondamentale dell'Iniettore
In essenza, l'iniettore agisce come un ugello finemente calibrato, capace di dosare e polverizzare il carburante in particelle così minute da garantire una combustione efficiente e completa. La sua precisione è critica: da essa dipendono direttamente l'erogazione di potenza del motore, i consumi di carburante, l'entità delle emissioni inquinanti e persino la silenziosità di funzionamento. In ogni motore a combustione interna, sia esso a benzina o diesel, l'iniettore è un componente chiave per l'ottimizzazione delle prestazioni e la conformità alle normative ambientali sempre più stringenti.
L'Evoluzione Tecnologica: Dal Meccanico all'Elettronico
La storia degli iniettori è un percorso affascinante di innovazione, che ha visto questo componente evolversi da un semplice meccanismo a un sofisticato attuatore controllato elettronicamente.
L'Iniettore Meccanico: Il Primo Passo
Il primo tipo di iniettore a fare la sua comparsa nei motori è stato l'iniettore meccanico. Questo dispositivo consisteva in un corpo cilindrico che racchiudeva al suo interno una camera con un foro di uscita nella parte inferiore. Il suo funzionamento si basava su un principio relativamente semplice: una speciale pompa inviava il combustibile all'interno della camera. Quando la pressione del carburante raggiungeva un valore sufficiente a vincere la forza esercitata da una molla, un ago interno veniva spinto all'indietro, liberando l'apertura da cui il carburante in pressione usciva rapidamente.
Nel suo percorso verso il cilindro, il getto di carburante incontrava il polverizzatore. Questo elemento, con la sua particolare conformazione, aveva il compito cruciale di trasformare il flusso di combustibile in goccioline estremamente minute, quasi una nebbia finissima. Questa polverizzazione era essenziale per consentire al carburante di mescolarsi efficacemente con l'aria e bruciare in modo rapido e completo all'interno della camera di scoppio. Nonostante la sua semplicità, il principio dell'ago che sigilla un foro di uscita sotto la pressione del carburante era già un passo avanti significativo per l'efficienza dei motori.
L'Iniettore Elettronico a Solenoide: Precisione Elettromagnetica
Con l'avvento dell'elettronica, gli iniettori hanno subito una trasformazione radicale. Gli iniettori elettronici moderni conservano il principio di base dell'ago che preme sul foro di uscita del carburante, ma il suo movimento è ora finemente controllato da una centralina elettronica (ECU - Electronic Control Unit).
Il meccanismo interno prevede un'astina collegata all'ago, la quale è dotata di un'armatura magnetica. All'interno del corpo dell'iniettore, una bobina (solenoide) circonda questa armatura. Quando la centralina, basandosi su una miriade di sensori (come quelli di posizione dell'albero motore, di flusso d'aria, di temperatura, sonda lambda, ecc.), invia un impulso elettrico alla bobina, questa genera un campo magnetico. Questo campo magnetico attrae l'armatura magnetica, causandone uno spostamento. Tale movimento, a sua volta, fa arretrare l'ago, liberando il foro di uscita e consentendo l'iniezione del carburante.
Questo sistema permette di dosare il carburante con una precisione inaudita. La durata dell'impulso inviato dalla centralina determina esattamente per quanto tempo l'iniettore rimarrà aperto, controllando così la quantità di carburante immessa. Questo controllo millimetrico si traduce in vantaggi tangibili: una drastica riduzione dei consumi e un abbattimento significativo delle emissioni inquinanti, rendendo i motori più ecologici ed economici.
Il funzionamento di questi iniettori si basa su un principio idraulico sofisticato. L'ago è sottoposto alla pressione del carburante sia nella parte superiore che in quella inferiore. L'impulso elettrico dato dal solenoide ha lo scopo di scaricare momentaneamente la pressione nella zona superiore dell'ago. La pressione presente nella zona inferiore, non più bilanciata dalla pressione superiore, risulta dominante e provoca il sollevamento dell'ago, che quindi libera il carburante. Tuttavia, questo principio di funzionamento implica che una piccola quantità di carburante, quella che rimane sopra l'ago quando questo si solleva, non venga iniettata. Per ovviare a ciò e mantenere l'efficienza del sistema, è necessario un condotto che recuperi questo carburante in eccesso e lo reinvii al serbatoio, creando un circuito di ritorno.
L'Iniettore Piezoelettrico: Velocità e Raffinatezza

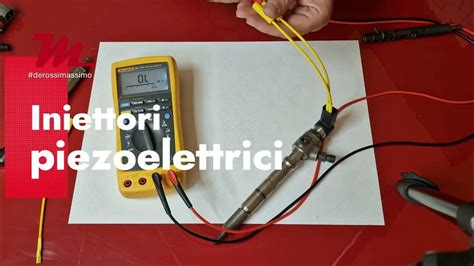

Una delle evoluzioni più recenti e sofisticate nell'ambito degli iniettori è rappresentata dagli iniettori piezoelettrici. Questi dispositivi sfruttano le proprietà dei materiali piezoelettrici: quando sottoposti a un impulso elettrico, tali materiali si deformano in modo significativo.
Nel caso degli iniettori piezoelettrici, questa deformazione è sufficientemente forte da azionare direttamente l'ago, aprendo il foro di iniezione senza la necessità di sfruttare differenze di pressione idraulica come nei sistemi a solenoide o meccanici. Questo schema operativo elimina completamente il circuito di ritorno del carburante, semplificando il sistema e migliorando ulteriormente l'efficienza. L'estrema rapidità di risposta del componente piezoelettrico consente inoltre di effettuare più iniezioni per ogni ciclo di combustione, con tempi di apertura e chiusura estremamente brevi e precisi. Questo si traduce in una gestione ancora più fine della quantità di carburante iniettato e della sua polverizzazione, a tutto vantaggio delle prestazioni e delle emissioni.
I Sistemi di Iniezione nei Motori Diesel: Un Mondo a Parte
Nel cuore di ogni motore diesel, gli iniettori svolgono un ruolo di primaria importanza, con il compito specifico di spruzzare il gasolio nella camera di combustione con la pressione e nei tempi corretti. La precisione in questo lavoro è assoluta, poiché da essa dipendono potenza, consumi, emissioni e persino la rumorosità del propulsore.
Il Sistema Iniettore-Pompa (PD): Un'eredità Volkswagen
Fino alla metà degli anni 2000, molti motori diesel, in particolare quelli del gruppo Volkswagen (Audi, Volkswagen, Skoda, Seat) fino a 2000 cm³ di cilindrata, utilizzavano il sistema "iniettore-pompa", noto anche come "Pumpe-Düse" (PD). In questo sistema, la pressurizzazione del gasolio avveniva direttamente all'interno di una singola unità per ogni cilindro, costituita da un piccolo pistoncino comandato dall'albero a camme. L'iniettore e la pompa erano quindi integrati in un unico componente.
Il sistema iniettore-pompa, tuttavia, presentava alcune limitazioni, tra cui una maggiore complessità tecnica rispetto ad altre soluzioni e costi di produzione e sviluppo elevati. Inoltre, con l'inasprirsi delle normative antinquinamento, in particolare con l'introduzione della normativa Euro 5, si è rivelato sempre più difficile rispettare i limiti sulle emissioni con questa tecnologia. Per queste ragioni, il gruppo VW ha progressivamente abbandonato il sistema PD, sostituendolo con la tecnologia common rail, ritenuta più efficace per soddisfare i requisiti ambientali moderni. La scarsa diffusione di questo sistema (sviluppato e utilizzato principalmente dal solo gruppo Volkswagen e concesso a pochi altri costruttori) ha ulteriormente accelerato la sua dismissione.
Il Sistema Common Rail: Lo Standard Attuale

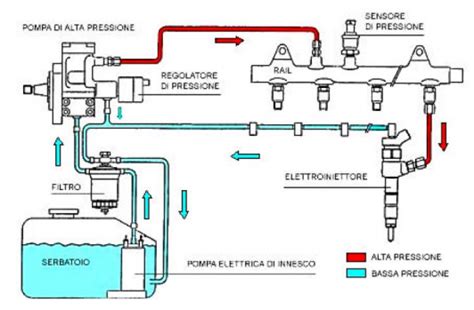

Con l'avvento del sistema common rail, introdotto alla fine degli anni '90, la gestione dell'iniezione diesel è cambiata radicalmente. In questo schema, una pompa di alta pressione centralizzata mantiene il gasolio sotto pressione costante in un condotto comune (il "rail"), da cui poi attingono tutti gli iniettori.
Gli iniettori, che in questo sistema sono componenti separati dalla pompa principale, sono attuati da elettrovalvole o attuatori piezoelettrici. La loro capacità di aprirsi e chiudersi con estrema rapidità permette di effettuare anche più iniezioni per ogni ciclo di combustione. Questo controllo multiniettivo consente di ottimizzare la combustione in ogni fase del funzionamento del motore, migliorando l'efficienza, riducendo le emissioni e contribuendo a un funzionamento più silenzioso. I moderni sistemi common rail possono raggiungere pressioni di alimentazione elevatissime, fino a circa 2200 bar, necessarie per garantire una polverizzazione finissima del gasolio e una combustione completa.
Componentistica e Precisione: Il Cuore dell'Iniettore
Indipendentemente dalla tecnologia specifica (meccanica, solenoide o piezoelettrica), ogni iniettore ospita al suo interno una serie di componenti di altissima precisione. Minuscoli condotti e valvole devono resistere a pressioni elevatissime e garantire una nebulizzazione perfetta del carburante.
Il componente più critico è senza dubbio il beccuccio, o "ugello". Questo elemento presenta fori di diametro micrometrico, dell'ordine di pochi micron. È attraverso questi fori che il carburante viene spruzzato con forza nella camera di combustione, trasformandosi in una nebbia finissima. La dimensione, la forma e la disposizione di questi fori sono studiate meticolosamente per ottenere il giusto getto e la migliore dispersione del carburante nell'aria.
Lo "spillo" è un altro elemento fondamentale. Si tratta di un perno che, quando sollevato, scopre i fori del beccuccio permettendo al carburante di uscire. La sua tenuta perfetta quando è abbassato è essenziale per evitare perdite di pressione e gocciolamenti indesiderati.
Manutenzione e Longevità: Mantenere gli Iniettori in Forma
Gli iniettori, pur essendo componenti robusti e progettati per durare a lungo, non richiedono una manutenzione ordinaria frequente. Tuttavia, la loro longevità e il loro corretto funzionamento dipendono in larga misura da fattori esterni, primo fra tutti la qualità del carburante utilizzato e la pulizia generale del sistema di alimentazione.

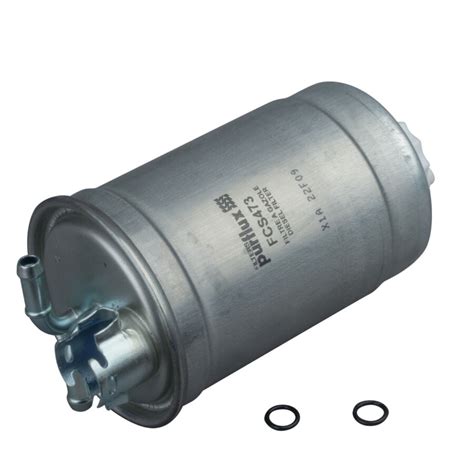

La regola d'oro per preservare gli iniettori è utilizzare carburante di buona qualità, privo di impurità e acqua. La sostituzione regolare del filtro del gasolio (o del filtro benzina, a seconda del tipo di motore) è una forma di prevenzione fondamentale. Un filtro intasato o inefficiente può compromettere il flusso del carburante e permettere a piccole particelle dannose di raggiungere gli iniettori, causandone l'usura precoce o l'otturazione dei fori di nebulizzazione.
In alcuni casi, può essere utile l'aggiunta di additivi specifici al carburante. Questi prodotti sono formulati per mantenere puliti i fori di nebulizzazione, sciogliere eventuali incrostazioni che si possono formare nel tempo e prevenire la formazione di depositi. Tuttavia, è sempre consigliabile utilizzare tali additivi con moderazione e seguendo le indicazioni del produttore.
Diagnosi dei Guasti: Quando gli Iniettori Non Funzionano Correttamente
Capire se un iniettore è guasto o non sta lavorando come dovrebbe non è sempre un'operazione immediata, ma alcuni segnali possono indicare chiaramente un problema. Uno dei sintomi più comuni è un aumento della rumorosità del motore, che può manifestarsi con battiti in testa o un rumore generale più metallico. Il motore potrebbe girare in modo irregolare, con oscillazioni del regime di rotazione, o presentare difficoltà di avviamento, specialmente a motore freddo.
Anche un aumento inspiegabile dei consumi di carburante o la presenza di fumo eccessivo allo scarico (nero nei diesel, a causa di combustione incompleta, o bluastro se c'è consumo d'olio associato a problemi di tenuta) possono essere chiari indicatori che uno o più iniettori non stanno funzionando correttamente. Un iniettore che non spruzza bene o che perde carburante può alterare drasticamente la miscela aria-carburante e il processo di combustione.
In officina, uno dei test più comuni per valutare lo stato degli iniettori è la "prova di ritorno del gasolio" (o "prova di mandata"). Questa procedura misura la quantità di carburante che viene reimmessa nel circuito di ritorno. Se uno o più iniettori presentano differenze significative nella quantità di ritorno rispetto agli altri, ciò indica un problema di funzionamento, come un'usura eccessiva o un'otturazione parziale.
Guida Completa alla Revisione degli Iniettori Diesel: Metodi e Vantaggi nel Nostro Centro
Allineamento degli Iniettori: Una Procedura di Precisione
In alcuni contesti meccanici, specialmente quando si sostituiscono iniettori o si interviene sul sistema di alimentazione, può essere necessaria una procedura di "allineamento" o "apprendimento" degli iniettori. L'obiettivo è garantire che tutti gli iniettori compiano la stessa "corsa" (cioè lo stesso movimento del loro spillo) per erogare quantità di carburante il più possibile identiche.
Un metodo per verificare e, se necessario, correggere questo allineamento, consiste nell'utilizzare un comparatore centesimale. Questo strumento di alta precisione viene montato sul foro di uscita dell'iniettore. Con gli ugelli inizialmente chiusi, il comparatore viene azzerato. Successivamente, si aziona l'iniettore per un breve periodo (ad esempio, aprendolo e chiudendolo 5 o 6 volte) e si annotano i valori registrati dal comparatore. Questo processo viene ripetuto per tutti gli iniettori, e lavorando sulla media dei valori ottenuti, si cerca di ottenere una corsa il più possibile omogenea tra tutti i componenti. Data l'estrema sensibilità di queste misure (parlando di centesimi di millimetro), anche piccole variazioni possono indicare la necessità di interventi specifici.
Una volta completata la calibrazione meccanica, nei sistemi moderni è spesso necessario connettersi alla centralina elettronica del veicolo (ECU) tramite un apposito strumento diagnostico e far eseguire una procedura di "apprendimento" della carburazione. Questo processo permette alla centralina di riadattarsi ai nuovi parametri degli iniettori e di ottimizzare nuovamente la gestione del motore.
Iniettori in Altri Contesti Applicativi
Sebbene il contesto automobilistico sia quello più noto, il principio dell'iniettore trova applicazione anche in ambiti diversi. Ad esempio, nei motori a vapore, il compito dell'iniettore è quello di immettere acqua nella caldaia, vincendo la pressione del vapore già presente al suo interno. In questi iniettori, il vapore prelevato dalla caldaia viene fatto passare attraverso ugelli conici. All'uscita degli ugelli, il vapore trascina ed accelera l'acqua che deve essere immessa nella caldaia, sfruttando un effetto Venturi.
Un altro esempio è il "polverizzatore" per motori diesel, che può essere considerato un tipo di iniettore. Sebbene destinato a una progressiva estinzione nel settore dell'autotrazione a favore di sistemi più evoluti, conserva ancora un largo uso in applicazioni navali e industriali, dove la robustezza e l'affidabilità in condizioni operative estreme sono prioritarie.
