Iniettore Motore: Cos'è, Come Funziona e le Sue Tipologie

Gli iniettori rappresentano uno dei componenti più critici e tecnologicamente evoluti nei moderni motori a combustione interna, siano essi a benzina o diesel. La loro funzione incide direttamente e profondamente su prestazioni, consumi, emissioni inquinanti e affidabilità complessiva del propulsore. In termini concisi, per "iniettore" si intende comunemente l'elemento meccanico che ha la funzione primaria di immettere il carburante nel cilindro del motore, in un modo diverso dal semplice travaso. Molto volgarmente, si tratta di un beccuccio da cui parte il getto di carburante, adeguatamente dosato e pressurizzato, che alimenta la combustione nel motore. Senza di esso, non c'è combustione e, di conseguenza, non c'è propulsione.

L'efficienza degli iniettori ha un impatto diretto sulle prestazioni, sui consumi e sulle emissioni inquinanti del veicolo. Quando un iniettore non funziona correttamente, l'intero equilibrio del motore viene compromesso, portando a una serie di problemi che possono manifestarsi improvvisamente. L'ostruzione degli iniettori è, infatti, una delle cause più frequenti di veicoli in panne.

Il Ruolo Fondamentale dell'Iniettore nel Sistema di Alimentazione

Gli iniettori sono componenti essenziali all'interno del motore di un veicolo. Questi piccoli corpi meccanici hanno un ruolo significativo all'interno del sistema di alimentazione di un motore a combustione interna. La loro funzione è quella di dosare e nebulizzare il carburante all’interno della camera di combustione, introducendolo ad altissima pressione e nel momento esatto stabilito dalla centralina motore (ECU). Nei motori moderni, l'iniettore è gestito da una centralina che regola la quantità di carburante in relazione alla quantità d'aria presente nel condotto di aspirazione.

Il funzionamento degli iniettori è strettamente legato alla pompa del carburante, che alimenta il "rail comune" (un condotto di distribuzione) con carburante pressurizzato. Nei moderni sistemi common rail, queste pressioni possono raggiungere livelli elevatissimi, circa 2200 bar. Il processo di iniezione avviene in momenti specifici del ciclo di lavoro del motore per garantire una combustione efficiente e ridurre le emissioni inquinanti.

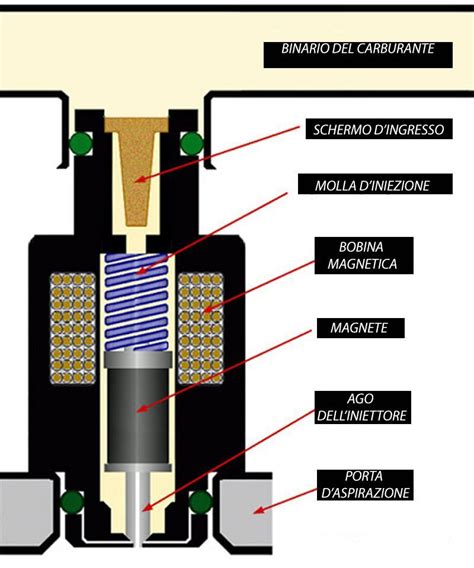

Struttura e Componenti di un Iniettore

Un iniettore, pur nella sua apparente semplicità, è composto da diversi elementi chiave che ne garantiscono il corretto funzionamento. Sebbene la configurazione possa variare leggermente a seconda del tipo di iniettore (meccanico, elettronico, o common rail), i componenti fondamentali includono:

• Corpo dell'Iniettore: È la struttura principale che ospita gli altri componenti interni.
• Bobina Solenoide (nei sistemi elettronici): Nella maggior parte dei sistemi di iniezione elettronica, il controllo dell'apertura e chiusura dell'iniettore è affidato a una bobina solenoide.
• Ago dell'Iniettore (o Spillo): È un componente mobile, spesso con una punta conica, che si muove all'interno del sedile dell'iniettore. La sua corsa determina l'apertura del flusso di carburante.
• Sedile dell'Iniettore: È una superficie di tenuta all'interno del corpo dell'iniettore dove l'ago si posiziona quando l'iniettore è chiuso, garantendo la tenuta.
• Filtro Integrato (in alcuni modelli): Alcuni iniettori sono dotati di un filtro per il carburante integrato per prevenire l'ingresso di impurità nel sistema di alimentazione del motore.
• Orifizio di Iniezione (o Polverizzatore): È il punto attraverso cui il carburante viene spruzzato finemente nella camera di combustione del motore. La forma e la dimensione degli orifizi sono cruciali per la nebulizzazione del carburante.
• Connettore Elettrico (nei sistemi elettronici): È il punto di connessione elettrica tra l'iniettore e la centralina elettronica del motore (ECU).

L'iniettore è costituito idealmente da due ambienti: uno in cui viene mantenuto in pressione il carburante mediante un'apposita pompa ad alta pressione, e un altro, detto "di bassa pressione", deputato allo scarico del carburante in eccesso verso il serbatoio dell'auto. Parte fondamentale dell'iniettore è lo spillo, che sollevandosi, scopre i fori dal quale viene spruzzato il carburante.

Tipologie di Iniettori: Evoluzione e Differenze

Nel corso degli anni, la tecnologia degli iniettori si è evoluta considerevolmente, portando alla distinzione di diverse tipologie, ognuna con un metodo di funzionamento specifico. Queste variazioni sono spesso legate al tipo di motore e al carburante utilizzato.

Iniettori Meccanici

Gli iniettori meccanici rappresentano la tecnologia più tradizionale. Erano ampiamente utilizzati in passato, soprattutto nei motori diesel meno recenti.

• Costruzione: Sono costituiti da un corpo cilindrico che all'interno ospita un pezzo a punta conica (lo spillo) azionato dalla pressione di una molla. La molla, in condizioni statiche, tiene lo spillo a chiudere il condotto di alimentazione. Il carburante, proveniente dal serbatoio e spinto dalla pompa di iniezione meccanica, arriva al dispositivo.
• Funzionamento: Quando la pressione del carburante raggiunge un valore prestabilito, vince la resistenza della molla e spinge lo spillo verso l'esterno, aprendo i fori attraverso i quali il carburante viene spruzzato nella camera di combustione. Il flusso si arresta quando la pressione diminuisce e la molla riporta lo spillo nella sua sede.
• Controllo: Il controllo del momento e della quantità di iniezione del carburante era principalmente basato su componenti meccanici, come camme, valvole di controllo e sistemi di collegamento meccanico, che regolavano il flusso in base alla posizione e al regime di rotazione del motore.
• Limitazioni: Essendo un sistema meccanico, era meno preciso degli attuali sistemi elettronici, rendendo più difficile il controllo fine delle emissioni e dei consumi.

Iniettori Elettronici (Common Rail)

Gli iniettori elettronici, in particolare quelli utilizzati nei sistemi common rail, sono la tecnologia dominante nei motori diesel moderni e sono comunemente impiegati anche nei motori a benzina a iniezione diretta.

• Costruzione: Presentano uno spillo a punta conica, ma questo è azionato da un solenoide comandato da una centralina elettronica (ECU).
• Funzionamento: Il processo di iniezione inizia con il rilevamento di varie condizioni operative del motore da parte di sensori dedicati (posizione albero a camme, valvola a farfalla, temperatura motore, pressione collettore, ecc.). Basandosi sui segnali dei sensori, l'ECU calcola la quantità di carburante necessaria e invia un impulso elettrico alla bobina solenoide dell'iniettore. Quando la bobina è attivata, crea un campo magnetico che solleva lo spillo, permettendo al carburante pressurizzato nel rail di fluire attraverso gli orifizi e di essere polverizzato nella camera di combustione.
• Controllo: L'ECU gestisce con estrema precisione il tempo di iniezione (ovvero per quanto tempo l'iniettore rimane aperto) e la quantità di carburante da immettere, in funzione di diversi parametri. Può essere coadiuvata da una sonda lambda, che rileva la concentrazione di ossigeno nei gas di scarico, aiutando la centralina a ottimizzare ulteriormente la miscela aria-carburante.
• Vantaggi: Maggiore precisione, migliore nebulizzazione del carburante, maggiore flessibilità nella gestione del motore, ottimizzazione dei consumi e delle emissioni.
• Svantaggi: Costo più elevato e dipendenza dai sensori e dall'elettronica, che possono essere influenzati da disturbi elettromagnetici.

Iniettori Pompa (Pumpe-Düse - PD)

Il sistema iniettore-pompa (noto anche come PD, da Pumpe-Düse) è una tecnologia di iniezione diesel che è stata utilizzata per lungo tempo, in particolare dal gruppo Volkswagen.

• Costruzione: In questo sistema, ogni cilindro del motore è equipaggiato con una pompa di iniezione dedicata, montata direttamente sulla testata del cilindro. L'iniettore è integrato con la pompa, combinando le funzioni di pompaggio e iniezione in un unico componente.
• Funzionamento: La pompa, azionata meccanicamente dall'albero a camme, genera l'altissima pressione necessaria per l'iniezione. L'iniettore, a sua volta controllato elettricamente o meccanicamente (a seconda delle versioni), spruzza il carburante direttamente nella camera di combustione.
• Pressione: I moderni sistemi iniettore-pompa potevano raggiungere pressioni di iniezione molto elevate, superando i 2000 bar.
• Utilizzo: Il sistema PD equipaggiava fino alla metà del 2008 molti motori diesel del gruppo Volkswagen (Audi, Volkswagen, Skoda e Seat) fino a 2.000 cm³ di cilindrata, compreso il 5.0 TDI.
• Declino: A causa delle più stringenti normative anti-particolato e antinquinamento (come l'Euro 5), il sistema iniettore-pompa è andato progressivamente in disuso. La maggiore complessità tecnica rispetto al common rail e i conseguenti maggiori costi di produzione e sviluppo, soprattutto per il rispetto delle normative sulle emissioni, hanno portato il gruppo VW a sostituire molti di questi motori con quelli dotati di common rail. Attualmente, il sistema PDE è sviluppato e utilizzato principalmente dal gruppo Volkswagen, che concede i suoi motori anche a Mitsubishi e Dodge. Si prevede che questa tecnologia verrà progressivamente abbandonata del tutto.

Manutenzione e Prevenzione dei Problemi agli Iniettori

La manutenzione degli iniettori è un aspetto fondamentale per garantire il corretto funzionamento del motore e prevenire costosi guasti. Non bisogna farsi ingannare dalla capacità del veicolo di muoversi senza apparenti problemi, poiché un piccolo intasamento può portare a un arresto improvviso.

Cause di Problemi agli Iniettori

Gli iniettori sono soggetti all'accumulo di impurità presenti nei carburanti. I carburanti moderni, pur rispettando standard più elevati, possono contenere additivi o subire contaminazioni che si depositano nei sottili condotti degli iniettori.

Sintomi di Iniettori Ostruiti o Danneggiati

Quando un iniettore non funziona correttamente, possono manifestarsi diversi sintomi:

• Aumento del Consumo di Carburante: Un iniettore che non spruzza correttamente può portare a una combustione incompleta e quindi a un maggiore consumo.
• Difficoltà di Avviamento del Motore: Una mancata o irregolare iniezione può rendere difficile l'avviamento, soprattutto a freddo.
• Emissioni di Fumi Neri dallo Scarico: I fumi neri indicano una combustione incompleta e un eccesso di carburante non bruciato.
• Prestazioni Inferiori del Motore: Perdita di potenza, irregolarità nell'erogazione, "singhiozzi" quando si dà o si toglie gas.
• Rumorosità Anomala del Motore: Il motore può diventare più ruvido o rumoroso.
• Spegnimento Improvviso del Veicolo: Nei casi più gravi, un iniettore completamente bloccato può causare lo spegnimento improvviso del motore.

Interventi di Manutenzione

• Controllo Periodico: Convenzionalmente, si consiglia di far controllare gli iniettori ogni 25.000 chilometri, che è approssimativamente lo stesso intervallo tra un tagliando e l'altro. Tuttavia, non sempre la cadenza programmata è l'unico indicatore; è fondamentale prestare attenzione ai segnali che il motore invia.
• Uso di Additivi: È possibile utilizzare additivi specifici progettati per la pulizia degli iniettori. Questi additivi vengono miscelati direttamente con il carburante e contribuiscono a rimuovere gradualmente le impurità. È importante scegliere prodotti di qualità e seguire le istruzioni del produttore.
• Pulizia Professionale: Se l'uso di additivi non produce i risultati desiderati e i sintomi persistono, è consigliabile rivolgersi a un'officina meccanica professionale. Qui, un meccanico esperto utilizzerà strumenti specializzati e prodotti dedicati per pulire accuratamente gli iniettori, spesso smontandoli o utilizzando attrezzature specifiche per la pulizia "on-car" (direttamente sull'auto).

Sostituzione degli Iniettori

Nonostante la pulizia regolare, gli iniettori hanno una vita utile limitata. Generalmente, devono essere sostituiti prima di raggiungere i 150.000 chilometri, anche se questo valore è puramente indicativo e dipende da molti fattori, tra cui la qualità del carburante, lo stile di guida e la manutenzione effettuata.

Quando un iniettore è danneggiato in modo irreparabile o ha raggiunto la fine della sua vita utile, è necessaria la sua sostituzione. La sostituzione degli iniettori è un'operazione complessa che richiede l'esperienza di un tecnico di officina qualificato. Ogni motore diesel presenta caratteristiche specifiche e richiede componenti perfettamente compatibili. Pertanto, l'installazione di iniettori diesel nuovi, specifici per quel modello di motore, rappresenta la soluzione più sicura e performante.

In conclusione, l'iniettore è un elemento piccolo ma imprescindibile del nostro veicolo. Dal suo corretto funzionamento dipendono le prestazioni del nostro veicolo e persino la sua capacità di muoversi. Una manutenzione attenta e uno stile di guida consapevole sono fondamentali per prevenire problemi e garantire una lunga vita al sistema di alimentazione del motore.

Nota sui Motori a Vapore: È interessante notare che il concetto di "iniettore" trova applicazione anche in contesti storici come i motori a vapore. In questo caso, il compito dell'iniettore è immettere acqua in caldaia vincendo la pressione del vapore in essa contenuta. Il vapore stesso, prelevato dalla caldaia, viene fatto passare attraverso degli ugelli conici, all'uscita dei quali trascina ed accelera l'acqua da immettere nella caldaia. Questo tipo di iniettore è destinato all'estinzione nell'autotrazione ma è ancora di largo uso in campo navale.
