L'ingegneria ferroviaria è un campo in cui l'innovazione costante ha portato a miglioramenti significativi nell'efficienza e nelle prestazioni delle locomotive a vapore. Partendo dai concetti fondamentali del funzionamento di una motrice a vapore, l'esplorazione si addentra nelle complessità dei sistemi di distribuzione, analizzando le evoluzioni che hanno segnato la storia di queste imponenti macchine. Dalla diffusa distribuzione Walschaerts, che ha dominato per decenni, si giunge alle soluzioni più avanzate come la distribuzione Caprotti, ispirata ai motori endotermici, e si analizzano i principi termodinamici che guidano l'efficienza, come il ciclo Rankine e l'importanza del surriscaldamento del vapore.
Fondamenti del Motore a Vapore a Semplice Espansione
Una locomotiva a vapore a "semplice espansione" si basa su principi relativamente semplici ma ingegneristicamente sofisticati. Tipicamente, monta due cilindri disposti orizzontalmente. Questi cilindri sono posizionati in modo tale che i perni dei loro rispettivi sistemi biella-manovella formino un angolo di 90 gradi. Questa disposizione è cruciale perché assicura che i due pistoni non si trovino mai contemporaneamente in un punto morto, garantendo una rotazione continua e fluida dell'albero motore. Come in qualsiasi motore alternativo, un sistema di distribuzione è essenziale per regolare l'ingresso e lo scarico del vapore prima e dopo la sua espansione nei cilindri.
La Distribuzione Walschaerts: Un Pilastro dell'Ingegneria Ferroviaria
Nel 1844, l'ingegnere belga Egide Walschaerts brevettò un sistema di distribuzione che sarebbe diventato il più diffuso e adottato a livello globale: la distribuzione Walschaerts, o Heusinger in alcune varianti. Questo meccanismo impiega una serie di bielle e manovelle, collegate alle bielle di trazione della locomotiva. L'obiettivo primario di questo complesso insieme di leveraggi è quello di azionare il cassetto di distribuzione, che funge da valvola, situato solitamente sopra il cilindro.
Il funzionamento della distribuzione Walschaerts, pur essendo efficace, presenta una caratteristica intrinseca che ne limita l'efficienza termodinamica. Per gran parte della corsa del pistone, le luci di ammissione e scarico del vapore si trovano "parzializzate". Ciò significa che il flusso di vapore non è completamente libero, portando a un fenomeno noto come "laminazione del vapore". La laminazione comporta una dissipazione di parte dell'energia del vapore in pressione a causa dell'attrito e delle restrizioni nel flusso. Questo processo riduce il lavoro utile che il vapore può compiere, abbassando così il rendimento complessivo della macchina.
L'Innovazione di Arturo Caprotti: La Distribuzione a Camme

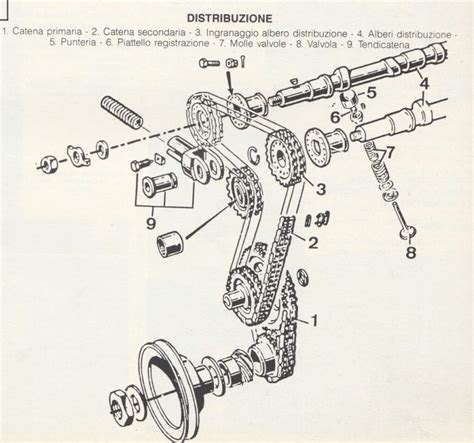

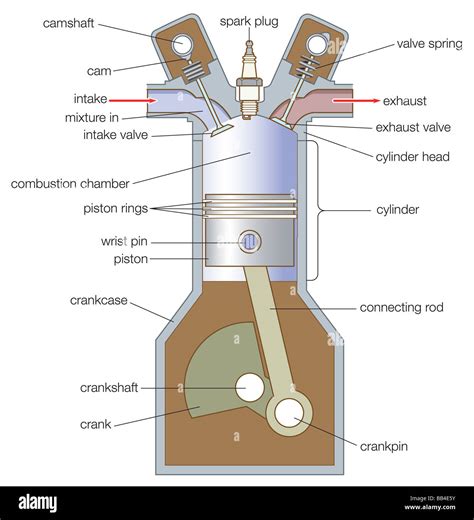

Di fronte ai limiti intrinseci della distribuzione Walschaerts, l'ingegnere italiano Arturo Caprotti propose una soluzione radicalmente diversa, ispirata ai nascenti motori a combustione interna. Laureatosi a soli 21 anni, Caprotti concepì un sistema di distribuzione a camme. Questo approccio mirava a semplificare il complesso manovellismo della Walschaerts, eliminando le inerzie associate a numerose parti in movimento.
Il genio di Caprotti risiedeva non solo nella meccanica, ma anche nella definizione di una "legge di moto" per le valvole. Progettando con precisione la forma delle camme, Caprotti fu in grado di stabilire con esattezza quando e quanto velocemente le valvole dovessero aprirsi e chiudersi. Questo controllo meticoloso permise di minimizzare la parzializzazione del flusso di vapore, riducendo significativamente il problema della laminazione. La distribuzione Caprotti fu brevettata nel 1916 e iniziò a diffondersi negli anni '20, spesso applicata in retrofit su locomotive esistenti. Il sistema era riconoscibile per la presenza di uno "scatolone" sopra la testa del cilindro, all'interno del quale si trovava il complesso sistema di camme.
Termodinamica delle Locomotive a Vapore: Il Ciclo Rankine e Oltre
Per comprendere appieno l'efficienza di una locomotiva a vapore, è fondamentale analizzare i principi termodinamici che ne governano il funzionamento. Il ciclo ideale di riferimento per un'installazione a vapore, sia essa fissa o mobile, è il ciclo Rankine.

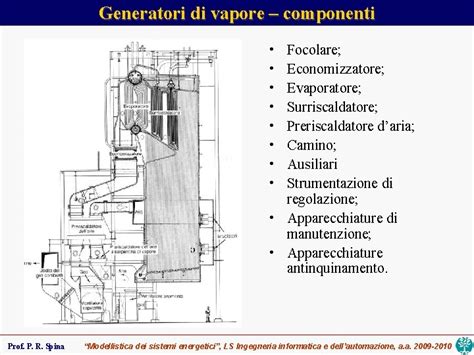

In un'installazione fissa, come una centrale elettrica, il ciclo Rankine prevede una caldaia che genera vapore, un motore (a turbina o a pistoni) dove il vapore si espande, un condensatore che trasforma il vapore esausto in acqua, e una pompa che rimanda l'acqua in caldaia. In una locomotiva, tuttavia, l'applicazione diretta del ciclo Rankine presenta delle sfide. L'ingombro di un condensatore, ad esempio, è spesso proibitivo per le dimensioni di una locomotiva.
Il rendimento termodinamico di una macchina a vapore è definito come il rapporto tra il calore effettivamente trasformato in energia meccanica (lavoro utile) e l'energia chimica potenziale contenuta nel combustibile bruciato. Per visualizzare le trasformazioni energetiche, si utilizzano i diagrammi termodinamici, come il diagramma Temperatura-Entropia (T-S).
Nel diagramma T-S, il ciclo Rankine ideale segue diverse fasi:
- 0-1': Riscaldamento: L'acqua viene riscaldata in fase liquida.
- 1'-2: Vaporizzazione: L'acqua bolle e si trasforma in vapore saturo (in 1' il titolo è 0%, in 2 il 100%).
- 2-3: Espansione e Raffreddamento: Il vapore si espande nel motore, compiendo lavoro, e si raffredda, parzialmente condensando (il titolo scende).
- 3-0: Condensazione e Riscaldamento: Il vapore viene condensato e l'acqua torna allo stato iniziale.
Per aumentare il lavoro utile e quindi il rendimento del ciclo, si possono adottare due strategie principali:
- Aumentare la pressione nel vaporizzatore: Innalzare la temperatura massima del ciclo (la linea orizzontale superiore nel diagramma T-S) aumentando la pressione della caldaia. Tuttavia, questo non può essere fatto indefinitamente, poiché ci si avvicina al punto critico del vapore.
- Abbassare la temperatura di scarico: Ridurre la temperatura alla quale il vapore viene scaricato dal motore e condensato.
La Doppia Espansione: Un Passo Verso Maggiore Efficienza
Una delle soluzioni ingegneristiche per migliorare il rendimento delle locomotive a vapore, soprattutto quando i limiti di sagoma impedivano l'adozione di cilindri di diametro eccessivo, è stata la "doppia espansione". In questo sistema, il vapore ad alta pressione viene prima espanso in cilindri di diametro minore e poi, il vapore a pressione ridotta ma con ancora energia residua, viene inviato a cilindri di diametro maggiore per un'ulteriore espansione.
Questo approccio, pur aumentando l'efficienza complessiva, introduceva significative complicazioni. L'apparato motore raddoppiava in termini di componenti, moltiplicando le potenziali fonti di guasto e aumentando la complessità della manutenzione. Inoltre, la disposizione dei cilindri ad alta e bassa pressione poteva creare problemi di bilanciamento e coordinamento, specialmente durante le manovre di inversione di marcia. In alcune configurazioni, l'asse motore anteriore era azionato dai cilindri ad alta pressione, mentre quello posteriore dai cilindri a bassa pressione. Se la locomotiva si trovava in una posizione sfavorevole dopo un cambio di direzione, i due assi potevano iniziare a girare in direzioni opposte, causando situazioni comiche e problematiche. Per ovviare a ciò, furono sviluppati complessi dispositivi per limitare l'apporto di vapore ai cilindri a bassa pressione durante la partenza, garantendo che quelli ad alta pressione avessero la precedenza.
In Italia, la tendenza generale fu quella di privilegiare la "semplice espansione" per la sua compattezza, economicità e semplicità costruttiva. Tuttavia, non mancarono eccezioni di successo, come le locomotive dei gruppi 470, 680 e le "mucche" 670 (queste ultime uniche per la cabina anteriore), che impiegarono la doppia espansione con buoni risultati, pur mantenendo un occhio attento alla complessità. La locomotiva Gruppo 470, ad esempio, semplificava la distribuzione accoppiando i cilindri ad alta pressione su un lato e quelli a bassa pressione sull'altro.
Surriscaldamento del Vapore: Un Successo Universale
Un'innovazione che incontrò un successo quasi universale fu il surriscaldamento del vapore, spesso impiegato in combinazione con la doppia espansione, ma anche come soluzione autonoma. Questo dispositivo, che relativamente poco complicava la locomotiva, consentiva di sfruttare molto meglio il calore generato dalla combustione.
Il principio del surriscaldamento consiste nel far percorrere al vapore, prelevato dal duomo della caldaia (dove è saturo, cioè in equilibrio con l'acqua), una serpentina di tubi che attraversano la camera a fumo o i tubi bollitori della caldaia. In questo modo, il vapore assorbe calore aggiuntivo senza aumentare la sua pressione, elevando la sua temperatura al di sopra del punto di saturazione. Il surriscaldamento del vapore offre diversi vantaggi:
- Maggiore efficienza termodinamica: Il vapore surriscaldato contiene più energia e rimane in fase gassosa per una maggiore parte del ciclo di espansione, riducendo la condensazione "precoce" che limita il rendimento.
- Riduzione della condensazione: Si minimizza la formazione di goccioline d'acqua all'interno dei cilindri, che possono causare danni meccanici (colpi d'ariete) e ridurre l'efficienza.
- Raffreddamento dei fumi: Il processo di surriscaldamento sottrae calore ai fumi di scarico, riducendone la temperatura prima che vengano espulsi dal camino, un aspetto positivo in termini di efficienza e riduzione dell'impatto ambientale.
Il tipo di surriscaldatore più famoso è quello sviluppato da Wilhelm Schmidt.
Il Preriscaldatore dell'Acqua: Ottimizzare l'Apporto Energetico
Un altro dispositivo ingegnoso, spesso aggiunto successivamente alle locomotive, è il preriscaldatore dell'acqua. Durante la marcia, l'acqua immagazzinata nel tender si trova a temperatura ambiente. Quando quest'acqua fredda viene immessa nella caldaia, ne abbassa la temperatura, richiedendo un maggiore apporto di combustibile per riportarla al punto di ebollizione e produrre vapore.
All'inizio del XX secolo, si diffusero vari tipi di preriscaldatori che offrivano un duplice vantaggio: migliorare le prestazioni della macchina e diminuire la formazione di calcare all'interno della caldaia, un problema che riduceva l'efficienza del trasferimento di calore.
Tra le soluzioni più efficaci, si annoverano:
- Preriscaldatore Knorr: Sfruttava il vapore di scarico dei cilindri per riscaldare l'acqua prima che entrasse in caldaia.

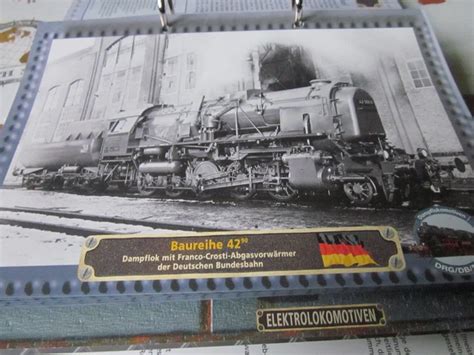

- Preriscaldatore Franco-Crosti: Un sistema particolarmente distintivo, diffuso in Italia, che utilizzava i fumi caldi della caldaia per preriscaldare l'acqua. Questo sistema stravolgeva la fisionomia della locomotiva, con grandi tubi, simili a "lanciasiluri", montati a fianco della caldaia.
Un esempio notevole di locomotiva dotata di preriscaldatore è la Gruppo 623, una trasformazione di una 625 con il preriscaldatore ben visibile a fianco della caldaia, spesso caratterizzato da una sorta di "marmitta". Queste macchine furono modernizzate anche nel 1953, testimoniando la longevità di queste innovazioni.
Il Tiraggio e l'Iniettore: Principi di Funzionamento e Interconnessioni
Il corretto funzionamento di una locomotiva a vapore dipende da diversi principi fisici interconnessi, tra cui il tiraggio e il sistema di alimentazione dell'acqua.
Tiraggio: Per garantire una produzione di vapore efficiente e proporzionata all'utilizzo, è necessario un adeguato tiraggio. Questo si ottiene reindirizzando parte del vapore utilizzato dagli stantuffi nella camera a fumo. Il vapore esausto, espulso ad alta velocità attraverso il camino, crea una depressione che aspira i gas di scarico dalla caldaia. Questo processo, noto come "tiraggio indotto", aumenta il flusso d'aria attraverso il forno, intensifica la combustione e, di conseguenza, la produzione di calore e vapore. In sostanza, la liberazione della camera a fumo da parte dei gas esausti, accelerata dal vapore iniettato nel camino, crea un vuoto parziale che attira nuovo vapore dalla caldaia. L'aumento del tiraggio migliora il "respiro" della fiamma, incrementando l'efficienza della combustione.
Iniettore di vapore: Il principio di Venturi gioca un ruolo fondamentale anche negli iniettori dell'acqua. L'iniettore è un dispositivo che utilizza la pressione e la velocità del vapore per aspirare e pompare l'acqua nella caldaia, anche contro una pressione interna superiore. Il vapore ad alta pressione, passando attraverso un ugello convergente-divergente, crea una zona di bassa pressione che aspira l'acqua. La combinazione di vapore e acqua viene poi accelerata e la sua energia cinetica convertita nuovamente in pressione, permettendo all'acqua di entrare nella caldaia. Questo sistema, pur semplice, è estremamente efficace e ridondante rispetto alle pompe meccaniche.
come funziona un iniettore di vapore
Il Rapporto tra Velocità, Pressione e Temperatura
Nelle locomotive a vapore, la relazione tra velocità, pressione e temperatura è intrinsecamente legata al concetto di espansione del vapore. Quando una locomotiva è in moto e deve mantenere la velocità, il macchinista può diminuire il "grado di introduzione" del vapore nei cilindri. Questo significa che il vapore viene fatto espandere per un tempo maggiore, aumentando il volume a disposizione a scapito della pressione e della temperatura.
Il surriscaldamento del vapore gioca un ruolo cruciale in questo contesto. Se la temperatura del vapore è sufficientemente alta in modo che, anche durante la fase di espansione, esso non condensi, le prestazioni del motore possono migliorare significativamente, con guadagni stimati intorno al 20%. Questo perché il vapore surriscaldato mantiene una maggiore energia interna e una migliore capacità di compiere lavoro durante l'espansione.
Tuttavia, è importante notare che il vapore non può essere surriscaldato indefinitamente. In una locomotiva, esiste un equilibrio termico dinamico. Il vapore appena formato attorno ai tubi bollitori ha una temperatura di circa 100°C. Se aumenta, trasferisce calore all'acqua formando altro vapore; se diminuisce, può tornare allo stato liquido. Il vapore surriscaldato acquisisce calore nella serpentina e aumenta la sua temperatura, ma questo processo è limitato dalla capacità di scambio termico e dall'equilibrio generale del sistema. Un limite pratico per il surriscaldamento in una locomotiva è intorno ai 350°C, oltre il quale le complessità e i rischi di surriscaldamento eccessivo aumentano notevolmente.
La domanda fondamentale riguardo al surriscaldamento è: a cosa serve aumentare la temperatura del vapore se questo non si traduce in un aumento di pressione, che è la forza motrice principale? La risposta risiede nel principio di conservazione dell'energia e nelle leggi della termodinamica. L'energia termica contenuta nel vapore surriscaldato è maggiore rispetto al vapore saturo alla stessa pressione. Anche se la pressione iniziale non aumenta drasticamente, l'energia aggiuntiva permette al vapore di mantenere la sua integrità strutturale (rimanere gassoso) per una maggiore durata dell'espansione, compiendo così più lavoro utile prima di condensare. L'aumento di temperatura, in questo contesto, è un mezzo per rendere più efficiente l'energia già presente o generata.
Sviluppi Italiani e Internazionali
In Italia, lo sviluppo delle locomotive a vapore ha visto un percorso peculiare. Sebbene si siano sperimentate soluzioni avanzate come la doppia espansione (sui gruppi 470, 680, 670) e il preriscaldatore Franco-Crosti, la tendenza generale è stata quella di privilegiare la semplicità e la compattezza della semplice espansione. Le Ferrovie dello Stato, istituite nel 1905, ereditarono un parco macchine obsoleto e puntarono sull'ammodernamento attraverso l'evoluzione di gruppi di successo e la ricostruzione di macchine esistenti. L'avvento della trazione elettrica, in cui l'Italia fu pioniera, e successivamente quella diesel, ha segnato il declino della trazione a vapore.
All'estero, la varietà di soluzioni adottate fu ancora maggiore. Dalle mastodontiche locomotive articolate Mallett alle carenature aerodinamiche per i record di velocità, l'ingegneria delle locomotive a vapore ha esplorato un'ampia gamma di possibilità. La locomotiva Union Pacific 4012 "Big Boy" rappresenta un esempio di queste macchine imponenti, progettate per affrontare lunghe distanze e carichi pesanti. La locomotiva S1 6100 della Pennsylvania Railroad, un esemplare unico, fu la più grande, potente e veloce locomotiva a vapore con telaio rigido mai realizzata.
Il successo quasi universale del surriscaldamento del vapore, spesso abbinato a distribuzioni efficienti come la Walschaerts o la Caprotti, dimostra la continua ricerca di ottimizzazione delle prestazioni e dell'efficienza energetica, anche negli ultimi decenni di dominio della trazione a vapore.
Dalla Teoria alla Pratica: L'Esperienza Operativa
La vita operativa di una locomotiva a vapore era scandita da una serie di procedure e componenti che richiedevano attenzione costante da parte del macchinista e del fuochista. L'acqua, immagazzinata nel tender, veniva pompata nella caldaia tramite la valvola del vapore e la pompa dell'acqua, spesso attivata dal vapore stesso. L'acqua passava attraverso una serpentina irradiata dal vapore, preriscaldandosi prima di raggiungere la caldaia.
La gestione del combustibile, principalmente carbone, era fondamentale. Nelle locomotive con "stoker" meccanico, il carbone veniva trasportato automaticamente dalla carboniera alla fornace. La combustione efficiente richiedeva un costante apporto di aria ricca di ossigeno, facilitato dal tiraggio indotto dal vapore di scarico nel camino. Quando la locomotiva era ferma, un dispositivo chiamato "soffiante" veniva utilizzato per aumentare il tiraggio prelevando vapore direttamente dalla caldaia.
Il telaio, la struttura portante della locomotiva, poggiava sulle ruote attraverso un complesso sistema di sospensioni. Assi portanti o "folli" venivano aggiunti nella parte anteriore o posteriore per migliorare il comportamento in marcia o sostenere il peso di grandi griglie del focolare.

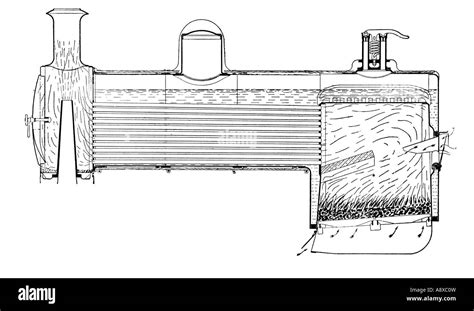

Il generatore di vapore, ovvero la caldaia, era il cuore della locomotiva. Comprendeva il forno, dove avveniva la combustione, e la caldaia vera e propria, che conteneva l'acqua. Il calore della combustione trasferito attraverso i tubi bollitori trasformava l'acqua in vapore ad alta pressione. Sopra la griglia del forno, un "voltino" in materiale refrattario aumentava il percorso dei gas di combustione, favorendo una combustione più completa e efficiente.
La distribuzione, come già detto, era l'organo vitale che regolava l'ammissione e lo scarico del vapore nei cilindri, comandando il movimento e la velocità della locomotiva. I dispositivi presenti nella cabina di guida, come valvole, leve e manometri, permettevano al macchinista di gestire l'intero processo operativo.
L'innovazione continua, dalla distribuzione Walschaerts alla Caprotti, dal surriscaldamento del vapore al preriscaldatore, ha permesso alle locomotive a vapore di evolversi e di rimanere competitive per oltre un secolo, prima di cedere il passo a tecnologie più moderne.
