Guida Completa agli Iniettori Gasolio per Camion: Funzionamento, Manutenzione e Sostituzione

Nel cuore pulsante di ogni motore diesel, gli iniettori svolgono un ruolo di primaria importanza, essendo i custodi di una combustione efficiente e delle prestazioni ottimali del veicolo. Questi componenti cruciali, soprattutto nei motori common rail dei camion moderni, sono responsabili dell'iniezione dell'esatta quantità di carburante necessaria al momento giusto, contribuendo significativamente all'efficienza del consumo di carburante e alla riduzione delle emissioni nocive. La loro estrema precisione li rende tuttavia vulnerabili a contaminazioni e usura, rendendo la diagnosi e la manutenzione un aspetto fondamentale per la longevità e l'efficienza del motore.

Cosa Sono gli Iniettori Diesel e Come Funzionano

Un iniettore di carburante diesel è un componente fondamentale del sistema di alimentazione di un motore diesel, responsabile della nebulizzazione del carburante ad alta pressione nella camera di combustione. Eragisce il carburante in una nebbia sottile a pressioni, schemi di spruzzo e angolazioni specifiche per garantire una miscelazione ottimale con l'aria e una combustione efficiente. Il loro compito è di atomizzare il carburante diesel ad alta pressione in particelle fini, controllare la pressione di iniezione, l'angolazione del cono di spruzzo e la distribuzione del carburante, e assicurare che il carburante venga erogato in punti precisi all'interno della camera di combustione per una combustione completa.

Il componente principale di un iniettore è una coppia di precisione composta da una valvola a spillo e il corpo dell'ugello, con una distanza di soli 0.001 mm-0.0025 mm, realizzata tramite lavorazione ad alta precisione e non intercambiabile separatamente.

Il Processo di Lavoro dell'Iniettore

Il processo lavorativo inizia quando il carburante ad alta pressione proveniente dalla pompa di iniezione entra nella camera anulare dell'olio dell'iniettore. La forza idraulica sul cono portante della valvola a spillo supera la forza della molla di pressione, sollevando la valvola a spillo e aprendo i fori dell'ugello. A questo punto, il carburante viene spruzzato nella camera di combustione. Quando la pressione della pompa diminuisce, la molla chiude la valvola a spillo per interrompere l'iniezione.

Tipologie di Iniettori

Gli iniettori diesel si sono evoluti nel tempo, e possiamo distinguere principalmente due grandi categorie in base al loro funzionamento interno e al sistema di alimentazione:

• Iniettori Meccanici: Sono stati i primi ad essere applicati sui motori diesel e funzionano in maniera relativamente semplice. All'interno dell'iniettore c'è una molla che tiene schiacciato lo spillo del polverizzatore, impedendo al gasolio di fuoriuscire quando il motore non è in funzione. La pressione del carburante supera la forza della molla per aprire l'iniettore.
• Iniettori Elettronici (Common Rail, EUI, HEUI): Questi sistemi rappresentano l'evoluzione tecnologica.

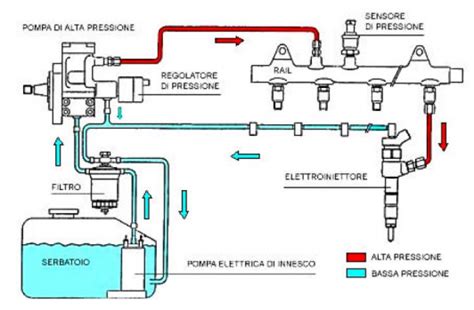

  • Common Rail Injector: Si tratta del sistema di iniezione diesel più avanzato, introdotto alla fine degli anni '90. Grazie all'impiego di un common rail alimentato da una pompa ad alta pressione, permette agli iniettori di avere una pressione costante al proprio interno. Questi iniettori, grazie a elettrovalvole o piezoattuatori, aprono e chiudono con estrema rapidità, permettendo anche più iniezioni per ciclo di combustione. Dopo che il carburante è stato pressurizzato nella pompa del carburante, viene immagazzinato nel sistema common rail che funge da serbatoio che alimenta ciascuno degli iniettori. Questi poi polverizzano il carburante nelle camere di combustione con incredibile precisione, spruzzando a circa 30.000 psi attraverso fori fino a 1 micron.
  • EUI Injector (Electronic Unit Injector): Questi iniettori-pompa sono caratterizzati da una molla di grandi dimensioni direttamente collegata all'albero a camme. Ogni iniettore-pompa integra pompa e iniettore in un'unica unità per ogni cilindro.
  • HEUI Injector (Hydraulic Electronic Unit Injector): Sono gli iniettori che vengono applicati in sistemi di alimentazione che utilizzano l'olio motore per gestire la parte di attuazione dell'iniettore.

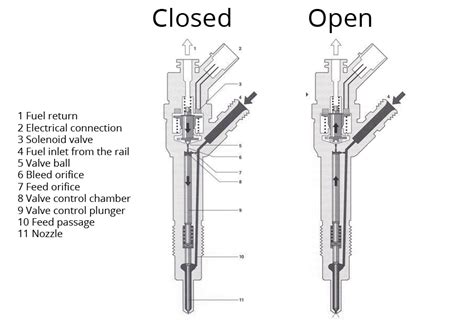

Struttura e Componenti Chiave

Ogni iniettore ospita al suo interno minuscoli condotti e valvole che devono resistere a pressioni elevatissime e garantire una nebulizzazione perfetta del gasolio. I componenti principali includono:

• Corpo dell'iniettore: Realizzato in acciaio ad alta resistenza, ospita tutti gli altri elementi.
• Polverizzatore (ugello): Dotato di piccoli fori di diametro micrometrico (da 0.2 a 0.5 mm per iniettori a foro, o un foro più grande con ago sporgente per iniettori a perno), nebulizza il carburante nei cilindri del motore in forma di nebbia finissima. I modelli lunghi riducono l'inceppamento della valvola a spillo nei motori ad alta temperatura, mentre il perno negli iniettori a perno si muove per autopulire i depositi di carbonio.
• Valvola di controllo: Regola l'apertura e la chiusura dell'ugello per gestire la quantità e la tempistica dell'iniezione di carburante.
• Molla di richiamo: Aiuta a chiudere la valvola di controllo dopo l'iniezione negli iniettori meccanici.
• Solenoide o attuatore piezoelettrico: Aziona la valvola di controllo negli iniettori elettronici, garantendo precisione nell'iniezione.

Diagnosi e Riconoscimento dei Guasti agli Iniettori Diesel

Gli iniettori diesel sono componenti cruciali nei motori common rail, contribuendo significativamente all'efficienza del consumo di carburante e alla riduzione delle emissioni. Tuttavia, possono essere soggetti a guasti che influenzano le prestazioni del motore. Quando si verificano problemi di avviamento o arresto improvviso del motore in un veicolo diesel, spesso la causa può essere attribuita a un malfunzionamento degli iniettori.

Segnali di Malfunzionamento

Capire se un iniettore è guasto non è sempre semplice, ma alcuni segnali sono piuttosto evidenti. Il motore può diventare più rumoroso, girare in modo irregolare o avere difficoltà di avviamento, specie a freddo. Anche un aumento dei consumi o del fumo allo scarico può indicare che uno o più iniettori non stanno lavorando come dovrebbero. Altri sintomi includono:

• Difficoltà di avviamento: Sia a freddo che a caldo, il motore potrebbe richiedere più tentativi per avviarsi o non avviarsi affatto.
• Calo di potenza e accelerazione: Il veicolo potrebbe sembrare meno reattivo o faticare a mantenere la velocità.
• Aumento del consumo di carburante: Un iniettore che non nebulizza correttamente può portare a una combustione incompleta e, di conseguenza, a un maggiore consumo di gasolio.
• Fumo eccessivo dallo scarico: Fumo nero, bianco o blu può indicare problemi di combustione legati agli iniettori.
• Battiti anomali o rumore del motore: Un'iniezione errata può causare una combustione irregolare, generando rumori metallici o battiti.
• Mancate accensioni o singhiozzi del motore: Il motore potrebbe non girare in modo fluido, presentando irregolarità di funzionamento.

Cause Comuni di Guasto

Nel tempo, all'interno del gasolio si depositano inevitabilmente delle impurità che possono causare malfunzionamenti o compromettere le prestazioni degli iniettori e i consumi del motore diesel. Le cause più comuni di guasto agli iniettori includono:

• Intasamento dell'ugello: Impurità del carburante, accumulo di carbonio e lacche causate dalla componente Biodiesel possono ostruire i piccoli fori dell'ugello, riducendo l'efficienza di nebulizzazione del carburante.
• Valvola a spillo bloccata: Contaminazione o eccessiva usura possono causare il blocco della valvola a spillo, impedendone il corretto movimento.
• Atomizzazione irregolare: Ugelli usurati o problemi di pressione possono portare a una nebulizzazione non uniforme del carburante, compromettendo la combustione.
• Cortocircuito elettrico: Un cortocircuito nelle connessioni elettriche degli iniettori può portare alla disfunzione di tutti gli iniettori, impedendo l'avviamento del motore. Questo può essere dovuto a cablaggi danneggiati o all'iniettore stesso.
• Usura generale: I componenti interni, come il polverizzatore, il pompante, le molle, il corpo e il solenoide, sono soggetti a usura nel tempo a causa delle alte pressioni e temperature.
• Impurità nel carburante: Anche detriti microscopici o acqua nel carburante possono causare danni significativi agli iniettori.

Metodi di Diagnosi

Prima di procedere con i test specifici, è fondamentale escludere altre possibili cause di malfunzionamento, come sensori difettosi o valvole EGR. La diagnosi e il controllo degli iniettori diesel sono cruciali per mantenere le prestazioni ottimali del motore.

• Controllo delle connessioni elettriche: Un controllo iniziale riguarda le connessioni elettriche degli iniettori. Un multimetro può essere utilizzato per verificare la continuità e la resistenza.
• Misurazione della resistenza interna: La resistenza interna dell'iniettore è un parametro critico, che varia a seconda del tipo di iniettore (elettromagnetico o piezoelettrico) e può essere influenzato dalla temperatura. Questo controllo si effettua per assicurarsi che non ci sia continuità tra i fili dell'iniettore e la massa, indicando un corretto isolamento. In presenza di isolamento, il multimetro mostrerà una resistenza infinita. Se si sospetta un corto verso massa, bisognerà localizzare se il problema risiede nell'iniettore o nel cablaggio.
• Test di ritorno del gasolio: Questo è un test comune in officina che misura la quantità di carburante che viene reimmessa nel circuito. Differenze significative tra gli iniettori indicano un problema.
• Diagnostica elettronica: L'utilizzo di uno strumento diagnostico (scanner OBD-II) può rilevare codici di errore specifici relativi agli iniettori o al sistema di iniezione, permettendo anche di monitorare parametri in tempo reale come il bilanciamento degli iniettori.
• Test sul banco di prova: Per una diagnosi approfondita, gli iniettori possono essere rimossi e testati su un banco di prova specializzato che simula le condizioni di funzionamento del motore, verificando la pressione di iniezione, il cono di spruzzo e la quantità di carburante erogata.

Attraverso i controlli elettrici e le prove specifiche, è possibile identificare e risolvere i problemi relativi agli iniettori, evitando così danni più gravi al motore.

Manutenzione Preventiva e Pulizia degli Iniettori Diesel

La manutenzione regolare del motore diesel è indispensabile se l'obiettivo è garantirne la longevità e l'efficienza. Tra i componenti che più richiedono attenzione, gli iniettori diesel sono in prima linea. La loro pulizia non solo migliora le prestazioni del motore, ma contribuisce anche a ridurre il consumo di carburante e le emissioni nocive. Diventa importante, quindi, assicurarsi che questi ultimi siano sempre ben manutenuti.

L'Importanza della Pulizia

Con l'avanzare del tempo, in conseguenza anche a rari interventi manutentivi, all'interno degli iniettori diesel si possono accumulare depositi di carbonio e altre impurità, sempre provenienti dal carburante. Questo sedimento può ostruire gli iniettori, riducendo l'efficienza di nebulizzazione del carburante, e causando problemi come:

• Riduzione delle prestazioni del motore.
• Aumento del consumo di carburante.
• Emissioni elevate.
• Avviamento difficoltoso.

Come Pulire gli Iniettori Diesel

La pulizia degli iniettori diesel può essere eseguita in vari modi, a seconda del grado di sporco e delle risorse disponibili. Tuttavia, è sempre bene affidarsi a personale tecnico competente per le procedure più complesse.

• Utilizzo di carburanti additivati: I carburanti additivati contengono agenti detergenti che aiutano a mantenere puliti gli iniettori. Sono progettati per rimuovere i depositi e prevenire la formazione di incrostazioni, migliorando così l'efficienza del motore.
• Additivi specifici per la pulizia: Esistono additivi per la pulizia del sistema di alimentazione diesel, che possono essere aggiunti direttamente nel serbatoio del carburante. Questi sono progettati per sciogliere i depositi e le incrostazioni sugli iniettori, ripristinando il corretto flusso di carburante. È consigliabile utilizzare un additivo protettivo specifico per il tipo di alimentazione del veicolo. Questo additivo va versato nel serbatoio del carburante e seguito da un pieno di carburante.
• Pulizia ad ultrasuoni: Tra le metodiche più efficaci per pulire gli iniettori, non possiamo non nominare gli ultrasuoni. Questo processo prevede lo smontaggio degli iniettori, che vengono poi immersi in una vaschetta ad ultrasuoni riempita di petrolio bianco. Le onde ultrasoniche rimuovono i depositi in modo efficace, ripristinando la funzionalità degli iniettori. Smontare, pulire e rimontare gli iniettori sono operazioni delicate e importanti, ed è consigliabile ricorrere periodicamente a personale qualificato in grado di ripristinare rapidamente il funzionamento dell'iniettore utilizzando attrezzature specifiche quali vasche di lavaggio ultrasuoni e banchi prova per la taratura.

Misure Preventive Quotidiane

La qualità del gasolio e la pulizia del sistema sono fondamentali per la longevità degli iniettori. Usare carburante di buona qualità e sostituire regolarmente il filtro gasolio è la prima forma di prevenzione. Il gasolio, infatti, contiene impurità e residui che, col tempo, si accumulano nell'impianto, formando depositi che ostacolano il flusso del carburante e compromettono la corretta nebulizzazione.

Guida Completa alla Sostituzione di un Iniettore Common Rail

In particolari circostanze, può essere necessario ricorrere alla sostituzione degli iniettori diesel. Questa decisione dipende da diversi fattori, tra cui la loro età, la quantità di chilometri percorsi dal veicolo e l'uso a cui è stato sottoposto il motore. Una volta appurato che il problema sia imputabile agli iniettori diesel, si può procedere alla sostituzione con iniettori nuovi o ricondizionati.

L'installazione corretta degli iniettori di carburante common rail, come quelli Bosch CRIN2, CRIN3 e CRIN4, è essenziale per prestazioni ottimali del motore diesel, efficienza nei consumi e conformità alle normative sulle emissioni. È importante notare che, anche se sono dello stesso tipo e della stessa marca, ogni iniettore common rail deve essere considerato un pezzo unico, con piccole variazioni di produzione individuali che influiscono sulle loro prestazioni. Per le specifiche esatte, fare sempre riferimento al Manuale tecnico Bosch o al manuale di manutenzione del veicolo.

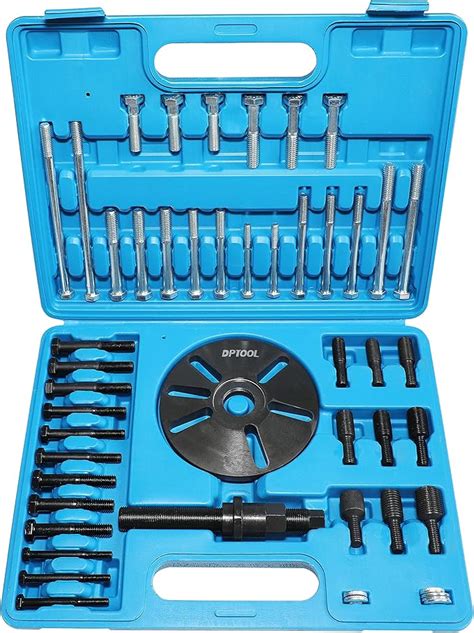

Strumenti e Attrezzature Necessari

Oltre agli iniettori di ricambio, avrai bisogno di una selezione di strumenti:

• Set di cricchetto e bussole
• Cacciaviti
• Pinze
• Aria compressa e strumenti di pulizia specializzati (ad esempio una spazzola per il foro dell'iniettore)
• Chiave dinamometrica
• Lubrificante approvato Bosch (ad esempio, G 052 195 A1)
• Unità diagnostica per la programmazione degli iniettori
• Eventualmente, estrattori idraulici in caso di iniettori grippati.

Passaggio 1: Preparazione Prima dell'Installazione

1. Pulizia e Ispezione:
   • Utilizzare aria compressa e strumenti di pulizia specializzati per rimuovere depositi di carbonio, detriti metallici o contaminanti dal foro dell'iniettore, dalle linee del carburante e dalle superfici di tenuta.
   • Assicurarsi che la zona di alloggiamento dell'iniettore sia priva di danni, sbavature o irregolarità.
   • Verificare che il modello dell'iniettore (ad esempio, 0445110XXX) corrisponda ai requisiti del motore. Ispezionare l'iniettore per danni di spedizione, assicurandosi che la superficie di tenuta, gli O-ring e l'ago dell'ugello siano intatti.
2. Sostituzione di Guarnizioni e Rondelle:
   • È obbligatorio sostituire O-ring (sia per il lato carburante che per quello cilindro), rondelle di tenuta in rame/acciaio (specifiche per alcuni modelli di motore) e clip di fissaggio (per i modelli CRIN3). Non riutilizzare vecchie guarnizioni o rondelle, poiché potrebbero causare perdite di carburante ad alta pressione o perdita di compressione.
3. Misurazione dell'Altezza della Sporgenza dell'Iniettore (ove richiesto):
   • Alcuni motori (come i modelli Weichai e Yuchai) richiedono una misurazione precisa dell'altezza della sporgenza dell'iniettore utilizzando un comparatore (ad esempio, Bosch 0986 850 140). Utilizzare rondelle di spessoramento diverse per regolare con precisione la profondità di alloggiamento dell'iniettore. La gamma tipica è di 2.5-4.0 mm, ma per i valori esatti, fare riferimento alle specifiche del produttore.

Passaggio 2: Rimozione del Vecchio Iniettore

1. Per prima cosa, individuare il sistema common rail.
2. Estrarre il tubo dell'iniettore, assicurandosi che le parti esposte siano coperte per evitare la contaminazione.
3. Quindi, rimuovere il tubo posteriore, seguito dal collegamento elettrico.
4. Una volta fatto ciò, allentare il morsetto che tiene l'iniettore, quindi rimuoverlo dalla sede. Durante il processo, rimuovere e sostituire le rondelle di tenuta come richiesto.

Passaggio 3: Installazione del Nuovo Iniettore

1. Lubrificazione delle Guarnizioni: Applicare una piccola quantità di carburante diesel pulito o lubrificante approvato Bosch agli O-ring e alle superfici di tenuta dell'iniettore per garantire un'installazione fluida e una tenuta adeguata.
2. Processo di Installazione: Prima del montaggio, accertarsi che l'iniettore abbia il codice corretto e annotare il codice di correzione. Rimuovere il cappuccio protettivo dall'ugello e far scorrere l'iniettore in posizione con cautela, inserendolo verticalmente nel foro per evitare disallineamenti. Per i modelli CRIN3, installare la clip di fissaggio prima di fissare l'iniettore.
3. Fissaggio: A questo punto, è possibile fissare nuovamente il morsetto (per CRIN2, usare un bullone di fissaggio) o la clip (per CRIN3, assicurarsi che si blocchi completamente in posizione senza alcun movimento).
4. Serraggio a Coppia: Serrare i bulloni di serraggio seguendo un'applicazione graduale della coppia (per esempio, 20 N·m + rotazione di 90°) per prevenire la deformazione da stress. Non serrare mai i bulloni degli iniettori con una chiave a impulsi.
5. Collegamento della Linea del Carburante ad Alta Pressione: Garantire che i raccordi della linea del carburante siano puliti e pre-serrarli manualmente prima della coppia finale. La coppia consigliata è di 25-30 Nm, evitando di serrare eccessivamente per evitare deformazioni della filettatura o perdite di carburante. L'ideale è utilizzare un tubo nuovo per evitare residui.
6. Rimontaggio Connettore e Tubo di Scarico: Rimontare il connettore elettrico e il tubo di scarico posteriore.

Passaggio 4: Programmazione dell'Iniettore

Questa è una fase molto importante, poiché la sostituzione non è completa finché l'iniettore common rail non è stato programmato per funzionare con il veicolo. Ogni iniettore common rail è unico e presenta variazioni di produzione individuali. La programmazione di un iniettore nella centralina del veicolo indica efficacemente a quest'ultimo quali sono queste variazioni, in modo che possa adattarsi alle eventuali differenze. La mancata codifica degli iniettori può portare a squilibrio nell'iniezione del carburante, fumo nero o prestazioni ridotte del motore.

1. Collegare l'unità diagnostica al veicolo e passare alla programmazione degli iniettori.
2. Scegliere l'iniettore del cilindro che è stato sostituito, quindi inserire il codice del nuovo iniettore (il codice di rifinitura o codice QR che si trova sull'iniettore e che si riferisce alle sue caratteristiche individuali) nel sistema.

Passaggio 5: Controlli Finali

Il processo è ora completo. L'ultima cosa da fare è verificare se la sostituzione è avvenuta con successo e se il veicolo funziona come dovrebbe.

1. Spurgo del Sistema di Alimentazione: Utilizzare una pompa di adescamento manuale o uno strumento diagnostico per spurgare l'aria dal sistema, prevenendo problemi di avviamento.
2. Prova di Tenuta:
   • Prova statica: Girare la chiave su posizione ON (senza avviare) e verificare la presenza di perdite attorno alla pompa ad alta pressione e al corpo dell'iniettore.
   • Test dinamico: Avviare il motore e controllare l'iniettore e i tubi del carburante per eventuali infiltrazioni di carburante.
3. Validazione delle Prestazioni del Motore: Utilizzare il software diagnostico per controllare i tassi di bilanciamento degli iniettori, assicurando che tutti i cilindri abbiano una deviazione di iniezione di ≤ ± 3%. Osservare il funzionamento del motore per eventuali mancate accensioni, rumore eccessivo o problemi di prestazioni.

Considerazioni Chiave sull'Installazione

• Mantenere un ambiente privo di contaminazione: anche detriti microscopici possono causare guasti all'iniettore.
• Diversi modelli di motore richiedono valori di coppia diversi: Delphi e altri sistemi potrebbero avere specifiche diverse.
• Ricontrollare la coppia dei bulloni dopo che il motore ha raggiunto la normale temperatura di esercizio per garantire una seduta adeguata.

Errori Comuni di Installazione e Conseguenze

Gli iniettori common rail sono un kit ad alte prestazioni e alta precisione che lavora con parametri molto precisi. Quando vengono montati o sostituiti, è molto importante che siano calibrati per funzionare correttamente sul veicolo dove vengono installati, altrimenti l'intero sistema non funzionerà come previsto.

REDAT S.p.A. e EnginesWorld sono esempi di aziende specializzate nella produzione e nella vendita di ricambi per iniettori Diesel, pompe d'iniezione, iniettori rigenerati e attrezzature per la riparazione degli iniettori. Questi fornitori offrono soluzioni personalizzate per applicazioni standard (veicoli passeggeri, camion commerciali) e speciali (nautica, agricoltura, generatori), garantendo qualità attraverso test rigorosi, assistenza con garanzia di 12 mesi, consulenza tecnica e spedizioni globali. La loro offerta copre la maggior parte dei sistemi d'iniezione presenti sul mercato per tutti i settori, con ricambi dei principali marchi come Caterpillar - Perkins, Denso, Bosch, Delphi, L'Orange - MTU, Cummins, Unit Injector, Siemens.
