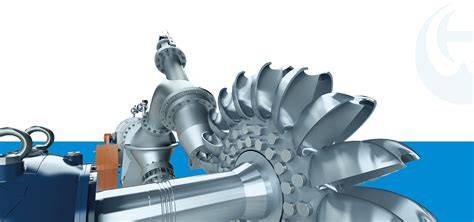

L'energia dell'acqua, una delle prime fonti di potenza sfruttate dall'uomo, ha trovato nella turbina Pelton una delle sue espressioni più efficienti e affascinanti. Conosciuta anche come ruota idraulica Pelton o turbina Bourdain, questa tipologia di turbina a impatto, sviluppata dall'inventore americano Lester W. Pelton, rappresenta un punto di riferimento nell'ingegneria idroelettrica, specialmente in contesti con alti salti e basse portate d'acqua. Il suo brevetto risale al 1880, frutto del lavoro di Pelton in California nel 1879.
Principi Fondamentali e Confronto con Altre Turbine
Una turbina è una macchina progettata per convertire l'energia cinetica e/o potenziale di un fluido, come l'acqua, in energia meccanica. Questa energia meccanica può poi essere utilizzata direttamente, come nei mulini ad acqua, o convertita in energia elettrica tramite un alternatore. Ogni turbina è composta da uno "stadio", che include una parte fissa, il distributore, e una parte mobile, il rotore o girante. Il fluido, regolato dal distributore, agisce sulle pale del rotore, mettendolo in rotazione.
Esistono due macro-categorie di turbine idrauliche: ad azione e a reazione. Le turbine ad azione, come la Pelton, incrementano l'energia cinetica del fluido quasi esclusivamente nel distributore prima che questo agisca sulla girante. Nelle turbine a reazione, invece, l'energia cinetica aumenta anche o principalmente nel rotore. Esempi di turbine a reazione sono la Francis e la Kaplan. La turbina Pelton è la turbina idraulica ad azione con il rendimento più elevato.
Per piccoli salti e portate molto grandi, la turbina Kaplan, simile all'elica di una barca, è la più utilizzata. In situazioni intermedie di portata e salto, si impiega la turbina Francis, la più diffusa a livello globale. Le turbine Pelton sono i "giganti gentili" dell'idraulica, capaci di raggiungere dimensioni sbalorditive e installate prevalentemente in impianti montani, come quelli presenti nell'arco alpino.
Il Cuore del Funzionamento: L'Iniettore e la Girante

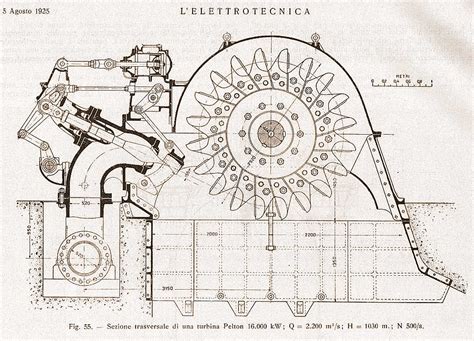

L'acqua, accumulata ad elevate altitudini e dotata di notevole energia potenziale, viene convogliata verso la turbina attraverso "condotti forzati", ovvero grosse tubature pressurizzate che collegano il serbatoio superiore alla turbina. Al termine della condotta forzata, si trova un ugello, o introduttore, che rappresenta un restringimento della condotta. Questo ugello ha la funzione cruciale di convertire l'energia potenziale dell'acqua in energia cinetica, generando un getto d'acqua ad alta velocità.
All'interno dell'ugello è presente una spina di regolazione, o ago, che controlla il flusso d'acqua. Facendo scorrere orizzontalmente questa spina, si può ostruire parzialmente o totalmente la sezione del getto, variando così la portata e, di conseguenza, la potenza erogata dalla turbina. È fondamentale che la regolazione tramite ago non sia improvvisa per evitare il fenomeno del "colpo d'ariete", che potrebbe danneggiare le condotte. Per massimizzare l'efficienza, l'ugello deve essere posizionato il più vicino possibile alla girante, minimizzando così le perdite di pressione.

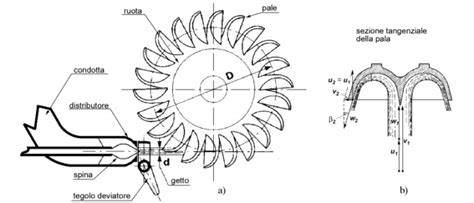

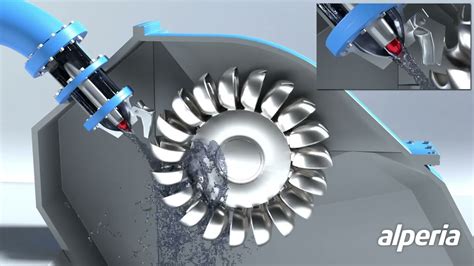

Il getto d'acqua ad alta velocità colpisce le pale della girante, anche note come palette ad impatto o cucchiai. Queste pale, dalla caratteristica forma a doppio cucchiaio, sono montate sulla periferia esterna di una ruota rotonda. La forma unica di queste palette è il segreto dell'elevata efficienza della turbina Pelton.

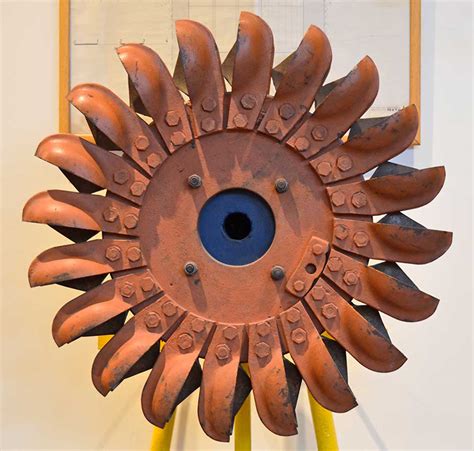

Ciascun cucchiaio è diviso in due metà da una cresta affilata centrale, chiamata divisore. Questo divisore ha il compito di suddividere il getto d'acqua in due porzioni uguali, che scorrono poi all'interno del ventre dei due cucchiai. Una tacca su ogni cucchiaio assicura che il getto d'acqua colpisca la pala con un angolo ottimale.
Il Meccanismo di Trasferimento dell'Energia
Il progetto delle pale Pelton è ingegneristicamente avanzato. Quando il getto d'acqua colpisce i cucchiai, la direzione del flusso cambia drasticamente. La forza d'impatto dell'acqua esercita un momento sulla pala e sull'intero sistema della ruota in movimento, facendola ruotare. L'acqua, dopo aver percorso la curvatura del cucchiaio, viene deviata di circa 180°, lasciando la girante a una velocità molto bassa. Questa configurazione cattura quasi interamente l'energia d'impatto dell'acqua, garantendo un'elevata efficienza della turbina idraulica.
Per massimizzare la potenza e l'efficienza, il sistema rotore-turbina è progettato in modo che la velocità periferica della pala sia circa la metà della velocità del getto di fluido all'uscita dell'ugello. Questo permette di trasferire la massima quantità di moto del getto di fluido alla ruota in movimento. Una piccolissima parte dell'energia cinetica originale del getto d'acqua rimane nel fluido in uscita, il che consente ai cucchiai di svuotarsi e riempirsi alla stessa velocità, permettendo al fluido in ingresso ad alta pressione di essere iniettato senza interruzioni e senza spreco di energia.
Un aspetto cruciale del disegno dei cucchiai è la presenza di un foro dalla doppia gobba verso il basso. Senza questa apertura, alla fine del percorso, l'acqua verrebbe spinta fuori seguendo la curvatura del cucchiaio e andrebbe a sbattere contro il retro della paletta successiva, rallentando la rotazione della ruota e riducendo l'efficienza. Questo foro permette all'acqua di uscire liberamente, mantenendo il flusso pulito e il rendimento ottimale.
turbina pelton
Spesso, due cucchiai sono montati uno accanto all'altro sul rotore. Questa configurazione permette di suddividere il flusso d'acqua in due getti uguali, bilanciando le forze di carico laterali sul rotore e contribuendo a garantire la fluidità del funzionamento. Questo riduce gli attriti e lo stress sui cuscinetti, prolungando la vita utile della turbina.
A differenza delle turbine a gas che operano con fluidi comprimibili, le turbine Pelton, lavorando con un fluido quasi incomprimibile come l'acqua, catturano quasi tutta l'energia disponibile già nel primo stadio dopo che il fluido entra nella turbina.
Rendimento e Ottimizzazione
La particolare forma a cucchiaio delle pale è ciò che conferisce alla turbina Pelton la sua superiorità in termini di rendimento, consentendo di recuperare una parte significativa della potenza generata. Il rendimento di una turbina è definito come il quoziente tra la potenza efficace e quella disponibile. È stato dimostrato che il rendimento massimo si ottiene quando la velocità periferica della pala (vp) è uguale alla metà della velocità del getto all'uscita dell'ugello (v1).
La velocità con cui il flusso impatta sulle pale dipende esclusivamente dalla caduta disponibile. Applicando il principio di conservazione dell'energia, noto come velocità torricelliana, si può calcolare questa velocità. Le perdite di carico, che devono essere inferiori al 10% per un funzionamento ottimale, possono essere calcolate utilizzando formule come quella di Chézy, considerando il materiale del tubo (coefficiente di Strickler-Manning) e il raggio idraulico della tubazione.
Applicazioni e Dimensioni

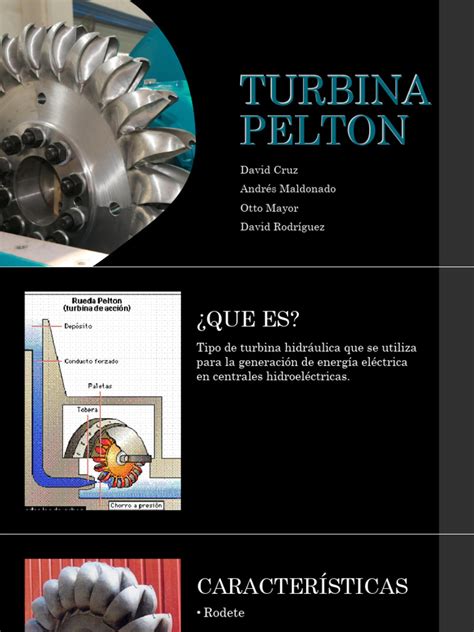

Le turbine Pelton sono tra i migliori tipi di turbine per la produzione di energia idroelettrica, particolarmente efficaci in ambienti dove la fonte d'acqua disponibile presenta altezze di salto molto elevate e basse portate. I salti su cui vengono impiegate le turbine Pelton vanno generalmente da 1.400 metri fino a 300 metri. Attualmente, l'intervallo preferenziale per l'installazione di una turbina Pelton è compreso tra 14,9 e 1.799,8 metri (49-5.905 piedi), sebbene non esista un limite teorico.
Man mano che il salto diminuisce, e quindi si ha un bacino di raccolta più grande con portate più impegnative, è necessario impiegare turbine Pelton con cucchiai più grandi oppure suddividere il getto in più parti, dando origine alla Pelton poligetto.
Le turbine Pelton possono essere installate in siti di tutte le dimensioni. Esistono centrali idroelettriche con turbine Pelton idrauliche ad albero verticale che rientrano nella "classe ton", con unità di installazione in grado di generare fino a 200 MW. D'altra parte, le turbine Pelton più piccole possono essere larghe solo pochi centimetri e sono utilizzate per estrarre energia da flussi con portate di pochi galloni al minuto, ad esempio in alcuni impianti idraulici domestici. Si raccomanda l'uso di queste piccole turbine Pelton per salti di 9,1 metri (30 piedi) o più per generare una potenza significativa.
Le turbine Pelton possono essere orientate orizzontalmente o verticalmente. I rotori Pelton più grandi al mondo hanno un diametro di 4,6 metri e operano con una caduta di oltre 1.800 metri, alimentati da condotte forzate con una pressione di 200 bar. Cinque ugelli per rotore creano getti d'acqua che escono da ciascun ugello a 192 metri al secondo.
Riepilogo delle Caratteristiche Principali
- Principio di Funzionamento: Turbina ad azione che converte l'energia cinetica del getto d'acqua in energia meccanica.
- Componenti Chiave: Ugello (con spina di regolazione o ago), girante (rotore) con pale a doppio cucchiaio e divisore.
- Efficienza: Elevata, grazie al disegno ottimizzato dei cucchiai che deviano il flusso quasi a 180°, recuperando quasi tutta l'energia d'impatto. La girante lascia la girante a una velocità molto bassa dopo aver funzionato a metà della velocità del getto d'acqua.
- Applicazioni: Ideale per alti salti e basse portate d'acqua.
- Regolazione: Ampio margine di regolazione della portata del getto tramite la spina nell'ugello, senza influire negativamente sul rendimento.
- Dimensioni: Variabili da pochi centimetri a rotori di diversi metri di diametro per impianti da centinaia di megawatt.
L'eredità di Lester Allan Pelton continua a influenzare la produzione di energia idroelettrica, dimostrando come un design ingegnoso possa portare a soluzioni incredibilmente efficienti e durature nel campo delle energie rinnovabili.
