Iniettore Strumentato Volkswagen New Beetle: Funzionamento e Importanza

Il sistema di iniezione rappresenta uno degli elementi più critici per il corretto funzionamento e l'efficienza dei motori moderni, in particolare quelli diesel. Nel contesto della Volkswagen New Beetle, l'iniettore strumentato riveste un ruolo fondamentale nel processo di combustione, influenzando direttamente le prestazioni del veicolo, i consumi e le emissioni. Comprendere la sua funzione e il suo meccanismo operativo è essenziale per apprezzare l'ingegneria che sta dietro a questa componente.

Il Ruolo Cruciale degli Iniettori nel Motore

La funzione principale degli iniettori in un motore, come quello della VOLKSWAGEN NEW BEETLE, è quella di polverizzare il combustibile e iniettarlo nella camera di combustione. Questo processo non è casuale ma altamente controllato e sincronizzato con le fasi del motore. La precisione con cui il carburante viene nebulizzato è determinante per una combustione efficace e completa, che si traduce in maggiore potenza e minore impatto ambientale. Un'iniezione imprecisa o difettosa può portare a una combustione incompleta, con conseguente perdita di potenza, aumento dei consumi e produzione di inquinanti.

Il Complesso Meccanismo di Iniezione

Il funzionamento di questo sistema nei motori a scoppio è un processo articolato che richiede l'interazione precisa di diverse componenti. Il combustibile, proveniente dalla pompa di iniezione, è il punto di partenza di questo ciclo. La pompa di iniezione ha il compito di pressurizzare il carburante a valori molto elevati, necessari per superare la pressione all'interno della camera di combustione e per garantire una nebulizzazione fine.

Una volta pressurizzato, il combustibile raggiunge la parte superiore dell'iniettore, specificamente una zona nota come camera toroidale. Questa camera è progettata per accumulare il carburante prima dell'iniezione vera e propria. All'interno dell'iniettore, un componente chiave è l'ago. Inizialmente, questo ago si trova in una posizione tale da chiudere l'apertura attraverso cui il carburante verrebbe iniettato.

Con l'arrivo del combustibile pressurizzato nella camera toroidale, la pressione del carburante al suo interno inizia ad aumentare progressivamente. Questo aumento di pressione è un fattore critico. Quando la pressione raggiunge un valore sufficientemente elevato, la forza esercitata dal carburante sull'ago supera la forza della molla (o di un altro meccanismo di ritorno) che tiene l'ago in posizione chiusa. A questo punto, l'ago si alza, consentendo al combustibile di essere iniettato nella camera di scoppio.

Il processo di iniezione è estremamente rapido e deve avvenire nel momento preciso in cui la camera di combustione è pronta a ricevere il carburante, solitamente poco prima o durante la fase di compressione, a seconda del tipo di motore e della strategia di combustione. La nebulizzazione del carburante è cruciale: il combustibile deve essere finemente atomizzato in piccole goccioline per massimizzare la superficie di contatto con l'aria compressa e calda presente nella camera, facilitando così un'accensione rapida e una combustione efficiente.

Specificità dell'Iniettore Strumentato nei Motori Diesel

Questa tecnologia di iniezione, che si basa sull'iniezione di carburante nebulizzato ad alta pressione, viene impiegata in tutti i motori Diesel. I motori diesel, a differenza dei motori a benzina che utilizzano una scintilla per accendere la miscela aria-carburante, funzionano per autoaccensione. Questo significa che il carburante si accende spontaneamente a causa dell'elevata temperatura e pressione dell'aria compressa nella camera di combustione. Per questo motivo, i motori diesel richiedono che il carburante sia nebulizzato all'interno della camera nel momento esatto della combustione. L'iniezione deve essere precisa non solo in termini di quantità e pressione, ma anche di tempistica, per garantire che l'autoaccensione avvenga nel momento ottimale del ciclo motore.

Un "iniettore strumentato" aggiunge un ulteriore livello di complessità e controllo a questo processo. La strumentazione si riferisce alla presenza di sensori integrati nell'iniettore stesso. Questi sensori possono monitorare vari parametri, come la pressione di iniezione, la velocità dell'ago, il tempo di apertura e chiusura dell'ago, o persino le vibrazioni. Le informazioni raccolte da questi sensori vengono poi trasmesse alla centralina elettronica del motore (ECU).

L'ECU utilizza questi dati per ottimizzare continuamente il processo di iniezione. Ad esempio, può regolare la pressione di iniezione, la durata dell'iniezione o la fasatura in base alle condizioni operative del motore (carico, velocità, temperatura). Questo controllo in tempo reale permette di ottenere una combustione più efficiente, riducendo i consumi di carburante e le emissioni inquinanti, e migliorando le prestazioni generali del motore.

I vantaggi dell'iniettore strumentato sono molteplici. Migliora la precisione dell'iniezione, anche in condizioni variabili, il che è fondamentale per rispettare le sempre più stringenti normative sulle emissioni. Consente inoltre una diagnosi più accurata di eventuali malfunzionamenti dell'iniettore, poiché l'ECU può rilevare anomalie nei segnali provenienti dai sensori. Questo facilita la manutenzione e la riparazione, riducendo i tempi di fermo del veicolo.

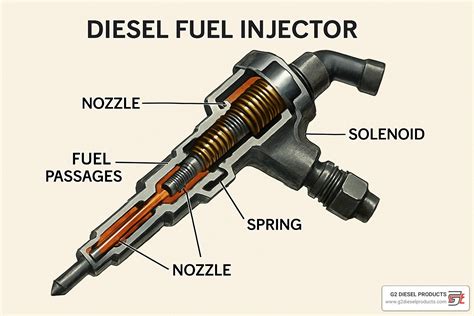

Componenti Chiave dell'Iniettore Strumentato

Per comprendere appieno il funzionamento, è utile esaminare i componenti principali di un iniettore strumentato tipico:

1. Corpo Iniettore: La struttura esterna che alloggia tutti i componenti interni.
2. Molli di Taratura: Controllano la pressione di apertura dell'ago, garantendo che l'iniezione avvenga solo al raggiungimento di una determinata soglia di pressione.
3. Ago (o Spillo): Il componente che si muove per aprire e chiudere il passaggio del carburante. La sua geometria e la sua superficie sono cruciali per una nebulizzazione efficace.
4. Polverizzatore (o Ugello): La parte finale dell'iniettore dove il carburante viene effettivamente spruzzato nella camera di combustione attraverso piccoli fori. Il numero, la dimensione e l'angolo di questi fori sono progettati con precisione.
5. Camera Toroidale: L'area dove il carburante si accumula prima dell'iniezione e dove la pressione aumenta fino a sollevare l'ago.
6. Connettori Elettrici e Sensori: Questi sono gli elementi distintivi dell'iniettore strumentato. I sensori possono essere piezoelettrici o induttivi, e sono responsabili della rilevazione dei parametri di funzionamento e della trasmissione dei dati all'ECU.

La precisione di fabbricazione di ciascuno di questi componenti è di altissimo livello. Tolleranze minime e materiali resistenti sono indispensabili per sopportare le elevate pressioni e temperature a cui sono sottoposti.

La Pressione e la Nebulizzazione: Fattori Interconnessi

La pressione del carburante è un fattore determinante per la qualità della nebulizzazione. Maggiore è la pressione, più piccole saranno le goccioline di carburante e più fine sarà la polverizzazione. Questa finezza è cruciale per diversi motivi:

• Maggiore Superficie di Contatto: Goccioline più piccole presentano una superficie totale molto maggiore rispetto a goccioline più grandi per la stessa quantità di carburante. Una maggiore superficie di contatto facilita l'evaporazione e la miscelazione con l'aria, promuovendo una combustione più rapida e completa.
• Migliore Penetrazione: Le goccioline finemente nebulizzate possono penetrare più efficacemente nella massa d'aria compressa nella camera di combustione, distribuendosi in modo più uniforme.
• Riduzione del Ritardo di Accensione: Una migliore miscelazione e una maggiore superficie di contatto riducono il tempo che intercorre tra l'iniezione del carburante e la sua accensione spontanea (ritardo di accensione). Un ritardo di accensione controllato è vitale per ottimizzare il momento della combustione e prevenire il "battito in testa" o la combustione incompleta.
• Minori Emissioni: Una combustione più completa riduce la formazione di particolato (PM) e ossidi di azoto (NOx), due dei principali inquinanti prodotti dai motori diesel.

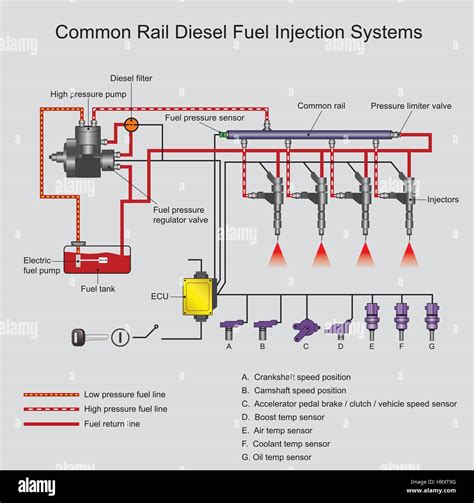

Le moderne tecnologie di iniezione diesel, come il Common Rail, raggiungono pressioni di iniezione estremamente elevate, ben oltre i 2000 bar. Queste pressioni, unite alla capacità degli iniettori strumentati di modulare l'iniezione in più fasi (pre-iniezione, iniezione principale, post-iniezione), consentono di ottimizzare ulteriormente il processo, riducendo la rumorosità, migliorando la fluidità di marcia e contenendo ulteriormente le emissioni.

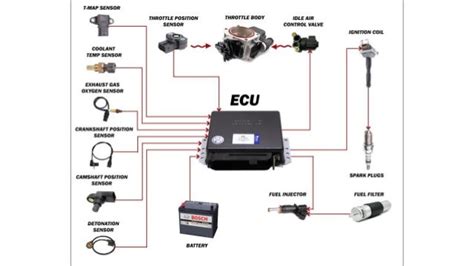

Iniezione Elettronica e Gestione Motore

La transizione dai sistemi di iniezione meccanici a quelli elettronici ha rappresentato una rivoluzione per i motori diesel. L'iniettore strumentato è un esempio lampante di questa evoluzione. La gestione elettronica del motore, attraverso l'ECU, non solo controlla il momento e la durata dell'iniezione ma può anche adattarsi a diverse condizioni operative.

L'ECU riceve input da numerosi sensori distribuiti in tutto il motore e nel veicolo, come il sensore di giri motore, il sensore di posizione albero a camme, il sensore di pressione del collettore di aspirazione, il sensore di temperatura dell'aria e del carburante, e la sonda lambda (anche se meno comune nei diesel tradizionali, è presente nei moderni sistemi di post-trattamento). Incrociando tutti questi dati con le informazioni provenienti dagli iniettori strumentati, l'ECU può calcolare la quantità ideale di carburante da iniettare e il momento ottimale per farlo.

Questo livello di controllo permette:

• Ottimizzazione della Potenza e della Coppia: L'iniezione può essere finemente regolata per massimizzare la potenza e la coppia erogate dal motore in base alle richieste del guidatore.
• Miglioramento dell'Economia del Carburante: L'ECU può ridurre la quantità di carburante iniettata quando non è richiesta piena potenza, ottimizzando i consumi.
• Riduzione delle Emissioni: Attraverso una gestione precisa, si minimizza la produzione di inquinanti. Le strategie di iniezione multifase sono un esempio di come l'elettronica consente di modellare il processo di combustione per fini specifici.
• Miglioramento della Guidabilità: Un'iniezione controllata elettronicamente contribuisce a una risposta più fluida del motore e a una maggiore guidabilità.
• Funzioni Diagnostiche: L'iniettore strumentato, con i suoi sensori, è una fonte preziosa di dati per la diagnostica di bordo (OBD). Eventuali malfunzionamenti vengono rilevati e segnalati, facilitando la manutenzione.

Manutenzione e Problemi Comuni

Data la complessità e l'importanza degli iniettori strumentati, la loro manutenzione è cruciale. Il carburante diesel moderno, pur essendo più pulito, può comunque contenere impurità o formare depositi che, nel tempo, possono ostruire i minuscoli fori del polverizzatore o alterare il movimento dell'ago.

Problemi comuni includono:

• Ostruzione dei Fori dell'Ugello: Depositi di carbonio o altre impurità possono ridurre il flusso di carburante o alterare il modello di spruzzo, compromettendo la nebulizzazione.
• Usura dell'Ago e del Sedile: L'attrito costante e le alte pressioni possono causare usura, portando a perdite interne o a un'iniezione imprecisa.
• Malfunzionamento dei Sensori: I sensori integrati possono guastarsi, inviando dati errati all'ECU o interrompendo la comunicazione, il che può portare a problemi di prestazioni o all'attivazione della spia di controllo motore.
• Perdite Interne/Esterne: Difetti di tenuta possono causare perdite di carburante, sia all'interno del motore che all'esterno, con rischi di sicurezza e ambientali.

Sintomi di un iniettore difettoso possono includere: avviamento difficoltoso, fumo eccessivo dallo scarico (nero, blu o bianco), perdita di potenza, aumento dei consumi di carburante, funzionamento irregolare del motore al minimo, rumori anomali o l'accensione della spia di controllo motore.

La diagnosi e la riparazione degli iniettori strumentati richiedono attrezzature specializzate e personale qualificato. In molti casi, gli iniettori difettosi non vengono riparati ma sostituiti con unità nuove o ricondizionate, data la precisione richiesta per il loro funzionamento. L'utilizzo di carburante di buona qualità e il rispetto degli intervalli di manutenzione raccomandati dal produttore sono le migliori pratiche per prolungare la vita utile di questi componenti critici.

L'Evoluzione Continua della Tecnologia di Iniezione Diesel

L'iniettore strumentato nella Volkswagen New Beetle, pur essendo un esempio di tecnologia avanzata al momento del suo sviluppo, è parte di un'evoluzione continua. I produttori di automobili e i fornitori di componenti investono costantemente nella ricerca e nello sviluppo per migliorare ulteriormente l'efficienza e ridurre l'impatto ambientale dei motori diesel.

Le direzioni future includono iniettori ancora più rapidi e precisi, con capacità di iniezione multiple e una gestione ancora più granulare del processo di combustione. Materiali avanzati, tecniche di fabbricazione innovative e un'integrazione sempre maggiore con i sistemi di controllo elettronico saranno fondamentali per affrontare le sfide future, in particolare in termini di normative sulle emissioni sempre più stringenti e la crescente domanda di veicoli efficienti e performanti.

In sintesi, l'iniettore strumentato della Volkswagen New Beetle è molto più di una semplice valvola. È un dispositivo di alta precisione che gioca un ruolo centrale nel determinare le prestazioni, l'efficienza e le emissioni del veicolo, incarnando la complessità e l'ingegneria avanzata dei moderni motori diesel. La sua corretta funzionalità è indispensabile per un'esperienza di guida ottimale e per la durabilità del motore.
