L'integrazione di sostanze nutritive o prodotti fitosanitari nell'acqua di irrigazione è una pratica fondamentale per la cura delle colture. Esistono diversi metodi per raggiungere questo obiettivo, e tra questi, il sistema iniettore Venturi si distingue per i suoi numerosi vantaggi, che meritano di essere esplorati approfonditamente. Questo articolo illustrerà cos'è un iniettore Venturi, come funziona, come viene utilizzato e come installare un kit Venturi, fornendo dettagli utili per agricoltori urbani, professionisti e appassionati di giardinaggio.
Che cos'è un Iniettore Venturi?
Un iniettore Venturi è un dispositivo semplice ma efficace, progettato per introdurre una soluzione liquida (come fertilizzanti, nutrienti o prodotti per il controllo di parassiti e malattie) nel flusso d'acqua principale di un sistema di irrigazione. La sua peculiarità risiede nel non richiedere alcun collegamento elettrico, rappresentando un grande vantaggio in termini di sicurezza e praticità. Funzionando con il vuoto generato al suo interno, questo sistema opera su un'ampia gamma di pressioni e necessita solo di una minima pressione differenziale tra l'estremità di ingresso e quella di uscita per avviare l'aspirazione. La sua elevata efficienza e il prezzo accessibile lo rendono un'ottima soluzione per orti urbani e varie tipologie di colture.
Experimento Tubo Venturi
Come Funziona il Sistema Venturi?

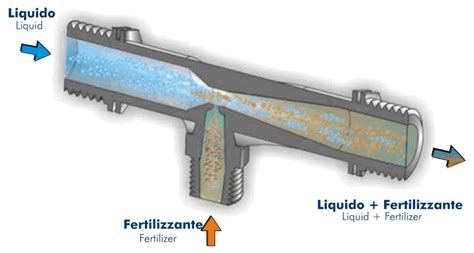

Il funzionamento del Venturi, sebbene concettualmente semplice, è alquanto particolare e si basa su principi fisici precisi. Questo dispositivo è composto da due sezioni a forma di imbuto che si uniscono nella loro parte più stretta, comunemente identificata come la "gola".
Quando l'acqua in pressione attraversa la gola, la sua velocità aumenta notevolmente. Questo incremento di velocità, in accordo con il principio di Bernoulli, provoca una diminuzione della pressione assoluta all'interno della camera di iniezione. Questa diminuzione di pressione crea un effetto di vuoto (pressione negativa) che è il meccanismo chiave per l'aspirazione della soluzione desiderata.
Più in dettaglio, il passaggio dell'acqua in pressione attraverso una contrazione all'ingresso del sistema Venturi genera un getto ad alta velocità. L'aumento della velocità del fluido all'interno della camera di iniezione genera una pressione inferiore a quella atmosferica, creando un vuoto. È questo vuoto che "aspira" o "tira" la sostanza (che sia un nutriente, un fertilizzante o un prodotto fitosanitario) dalla porta di aspirazione e la mescola con il flusso d'acqua principale all'interno del tubo. Il sistema non potrebbe funzionare senza questo fondamentale cambiamento di pressione, ed è il vuoto risultante che produce l'effetto atteso di iniezione.
Il Venturi agisce quindi aspirando la soluzione in modo che si mescoli con l'acqua nella tubazione, garantendo una distribuzione omogenea.
Iniettori Venturi e Fertirrigazione: Manuale vs. Automatico
Esistono diversi modi per integrare sostanze o prodotti fertilizzanti per proteggere la coltura nell'acqua di irrigazione. Di recente, si è parlato di pompe per fertilizzanti, che permettono di introdurre fertilizzanti e altri prodotti e ne esistono di diversi tipi. Il sistema iniettore Venturi offre diversi vantaggi, tutti molto interessanti, che andrebbero conosciuti a fondo.
Fertirrigatori Manuali
I fertirrigatori manuali, come quelli basati sul sistema Venturi, non richiedono energia elettrica per il loro funzionamento. Il loro principio si basa sulla pressione dell'acqua della rete di irrigazione. Per i fertirrigatori Venturi, è necessaria una pressione minima di esercizio di 1 Kg/cm² e una pressione massima di 8 Kg/cm². Il sistema Venturi richiede una differenza di pressione minima tra l'ingresso e l'uscita del bypass, oltre a una portata minima per il suo funzionamento. Si consiglia di verificare entrambi i fattori (portata e differenza di pressione) insieme alla scheda tecnica per assicurarsi di operare nelle condizioni richieste dal Venturi. Questi fertirrigatori sono regolabili in un certo senso, poiché la quantità di fertilizzante iniettata può essere controllata parzializzando le valvole, come descritto nella sezione sull'utilizzo.
Un vantaggio significativo dell'iniettore Venturi con flussometro è la capacità di immettere nella rete di irrigazione la quantità desiderata di fertilizzante. Il suo indicatore, espresso in litri all'ora, permette di misurare o dosare con precisione la quantità di fertilizzante richiesta. Non necessita di manutenzione e funziona esclusivamente con la pressione della rete di irrigazione, senza alcun tipo di energia esterna.
Fertirrigatori Automatici

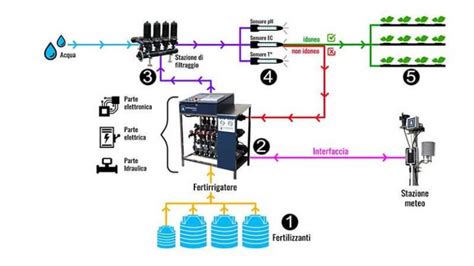

I fertirrigatori automatici, a differenza dei sistemi manuali, sono progettati per offrire un controllo più sofisticato e automatizzato della fertirrigazione. Questi sistemi sono programmabili, consentendo all'utente di definire cicli di irrigazione e dosaggio di fertilizzanti in base a orari, volumi o parametri specifici. Le pompe dosatrici, che sono il cuore dei fertirrigatori automatici, offrono un'elevata precisione nella somministrazione dei prodotti.
Possono gestire più tipi di fertilizzanti contemporaneamente, iniettandoli in proporzioni diverse secondo le esigenze della coltura. Un aspetto cruciale dei fertirrigatori automatici avanzati è la capacità di monitorare e controllare parametri critici come il pH e l'EC (Conducibilità Elettrica) dell'acqua. Questo permette di mantenere l'ambiente nutritivo ottimale per le piante, regolando automaticamente la quantità e il tipo di fertilizzante iniettato per correggere eventuali squilibri. Ad esempio, se l'EC è troppo basso, il sistema può aumentare la somministrazione di nutrienti; se il pH è fuori dall'intervallo desiderato, può iniettare acidi o basi per correggerlo.
Mentre il sistema Venturi è una soluzione eccellente per la sua semplicità e l'assenza di requisiti energetici, i fertirrigatori automatici rappresentano un investimento maggiore ma offrono una gestione più precisa, flessibile e automatizzata, ideale per colture su larga scala o che richiedono un controllo ambientale rigoroso.
Come Utilizzare l'Iniettore Venturi?
L'attivazione dell'iniettore Venturi è un processo semplice che richiede l'uso di una valvola ausiliaria installata nel tubo di aspirazione.
Per generare l'effetto di aspirazione, è necessario chiudere parzialmente la valvola che regola la pressione della linea principale. Questa operazione deve essere eseguita fino a quando non si è generata la portata desiderata all'interno del dispositivo stesso. È fondamentale non chiudere eccessivamente la valvola principale, poiché ciò potrebbe causare una diminuzione della pressione nell'intero sistema di irrigazione, compromettendone l'efficacia.
Quando si desidera interrompere l'iniezione del fertilizzante o della soluzione, è sufficiente aprire completamente la valvola di regolazione della pressione sulla linea principale e chiudere la valvola ausiliaria. Questo ripristina il flusso normale dell'acqua attraverso il sistema di irrigazione senza l'aggiunta di ulteriori sostanze.
Per un corretto funzionamento, è necessario conoscere il flusso del movente. Se si dispone di gocciolatori autocompensanti, è possibile determinare il flusso motore. In assenza di questi, sarà necessario un contatore per misurare la portata motrice.
È importante tenere presente che per utilizzare questo kit, la pressione sul Venturi deve essere circa il doppio di quella necessaria per l'irrigazione. Ad esempio, se si desidera irrigare a 2 bar, il Venturi deve essere alimentato a 4 bar, poiché la sua perdita di carico è circa la metà di quella di ingresso. Il serbatoio del fertilizzante deve essere idoneo per la diluizione dell'acqua con il fertilizzante liquido.
La scelta del Venturi più adatto dipende dalla quantità di prodotto che si intende apportare. Si consiglia di consultare le tabelle specifiche di ciascun modello di Venturi per stimare quello più idoneo alle proprie esigenze.
Installazione del Kit Iniettore Venturi

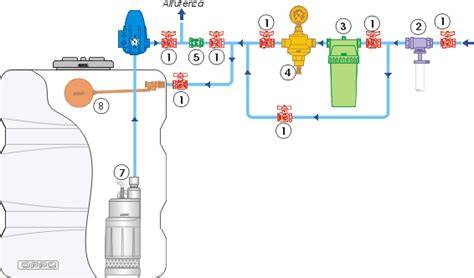

L'installazione del sistema Venturi è relativamente semplice e può essere eseguita in due configurazioni principali a seconda della portata del sistema di irrigazione:
- In serie sulla rete: Per piccole portate, l'iniettore può essere installato direttamente in linea con la tubazione principale.
- In parallelo (Bypass): Per grandi portate irrigue, si forma un "BY-PASS". Questa configurazione devia una parte del flusso attraverso il Venturi, garantendo che l'iniettore funzioni in condizioni ottimali senza compromettere la pressione dell'intero sistema.
Un kit per l'installazione dell'iniettore Venturi nell'irrigazione, disponibile con modelli di passo da 3mm, 5mm e 7mm (ad esempio, dal produttore Vicamp), include una serie di materiali essenziali per un montaggio completo e funzionale.
Materiali Inclusi in un Kit Tipo:
- 1 iniettore Venturi: Il componente centrale, disponibile con passo da 3mm, 5mm o 7mm, a seconda delle esigenze di portata e iniezione.
- 2 collari di uscita semplici rinforzati da 3/4": Adatti per tubi flessibili da 32 mm, 40 mm, 50 mm o 63 mm, servono per collegare il Venturi alla tubazione principale in una configurazione a bypass.
- 2 terminali filettati maschio PP 3/4"-ø25mm: Utili per il collegamento dei tubi flessibili al Venturi.
- 5 metri di tubo flessibile in PVC da 25 mm: Per creare il circuito di bypass e il tubo di aspirazione dal serbatoio del fertilizzante.
- 2 collari a uscita singola rinforzati da 1/2": Adatti per tubi da 32 mm, 40 mm, 50 mm o 63 mm, specifici per il montaggio dei manometri.
- 2 dadi di riduzione in teflon 1/2"- 1/4": Per collegare i manometri alle prese dei collari.
- 2 manometri 0-6bar di glicerina: Essenziali per monitorare le pressioni di ingresso e uscita del Venturi, permettendo di verificare la pressione differenziale necessaria per il suo funzionamento e di ottimizzare l'iniezione.
- 2 valvole a sfera (PE-PE e RH-RH): Per gestire il flusso nel bypass, consentendo di scambiare le uscite e miscelarle, o di isolare il Venturi.
- 2 dadi prolunga in PP RM 3/4"- RH 1": (Solo per iniettore Venturi da 7mm) per adattare i collegamenti a diametri maggiori.
- 1 rotolo Teflon PTFE 12mmx0,1mmx12m: Indispensabile per sigillare le filettature e prevenire perdite.
- 1,5 metri di tubo trasparente e un filtro per piede Venturi: Questo tubo serve per l'aspirazione della soluzione dal serbatoio, mentre il filtro impedisce l'ingresso di impurità nell'iniettore, proteggendolo da eventuali ostruzioni. Il filtro deve essere posizionato all'estremità del tubo di aspirazione immersa nella soluzione fertilizzante.
Il kit Venturi è progettato per funzionare con la maggior parte degli impianti di irrigazione, ma come precedentemente menzionato, richiede una specifica differenza di pressione e portata. Le schede tecniche di ogni iniettore Venturi (ad esempio, VICAMP Iniettore Venturi 7mm, 5mm, 3mm) forniscono le informazioni dettagliate necessarie per una corretta selezione e installazione.
Per quanto riguarda il serbatoio del fertilizzante, la sua capacità è variabile e dipende dalle esigenze specifiche della coltura e dalla frequenza di ricarica desiderata. È fondamentale che il serbatoio sia compatibile con la diluizione dell'acqua e del fertilizzante liquido.
In sintesi, l'installazione di un iniettore Venturi è un processo accessibile che, con la giusta attenzione ai dettagli e la verifica delle condizioni operative, può migliorare significativamente l'efficienza della fertirrigazione.
