Gli iniettori di carburante sono componenti vitali nel sistema di alimentazione di un motore a combustione interna, svolgendo un ruolo cruciale nel fornire la giusta quantità di carburante al motore al momento opportuno. Sebbene il termine "iniettori a testa rovescia" non indichi una categoria specifica di iniettori con una configurazione fisica invertita, esso evoca la necessità di una comprensione profonda del loro funzionamento e dei problemi che possono affliggerli, spesso richiedendo un approccio "rovesciato" o non convenzionale nella diagnosi e risoluzione. La loro evoluzione tecnica li ha cambiati radicalmente da quando sono apparsi nei motori, passando da sistemi meccanici a quelli elettronici e, più recentemente, piezoelettrici, ciascuno con principi operativi distinti ma con l'obiettivo comune di una nebulizzazione precisa del carburante.
Il Ruolo Fondamentale degli Iniettori nel Motore
Gli iniettori del carburante sono componenti essenziali del sistema di alimentazione del motore. La loro funzione principale è quella di spruzzare il carburante in modo preciso all'interno della camera di combustione del motore. Questo processo è fondamentale per garantire che il motore riceva la giusta quantità di carburante in base alle richieste di guida, ottenendo il famoso rapporto stechiometrico 1:14.7, cruciale per una combustione efficiente e per limitare le emissioni nocive.
L'Evoluzione degli Iniettori: Dai Sistemi Meccanici ai Piezoelettrici
La domanda "cosa sono gli iniettori" oggi ha molte risposte diverse perché l'evoluzione tecnica li ha cambiati radicalmente.
Iniettori Meccanici: Il Principio Originario
L'iniettore meccanico, il primo nato, consiste in un corpo cilindrico nel cui interno c'è una camera con un foro in basso. Una speciale pompa invia il combustibile dentro la camera e quando quest'ultimo raggiunge una pressione sufficiente a vincere la forza della molla, l'ago arretra e libera l'apertura. In questo modo il carburante in pressione esce rapidamente dalla camera. Nel suo percorso verso il cilindro incontra il polverizzatore che trasforma il getto di combustibile in goccioline minutissime in modo che possano bruciare facilmente.
Iniettori Elettromeccanici (Elettrovalvola): Precisione Controllata
Con l'avvento dell'elettronica, gli iniettori hanno subito una trasformazione significativa. Questi iniettori conservano il principio dell'ago che preme sul foro di uscita del carburante ma il suo movimento è controllato da una centralina. L'astina che muove l'ago ha un'armatura magnetica mentre nel corpo dell'iniettore c'è una bobina (solenoide) che circonda l'armatura. Quando la centralina invia un impulso di corrente al solenoide, l'armatura magnetica si sposta e quindi l'ago libera il foro di uscita, consentendo l'iniezione del carburante. In questo modo si riesce a dosare con molta precisione il carburante, a vantaggio dei consumi e delle emissioni. La centralina, infatti, tramite vari sensori, calcola quanta benzina è necessario aggiungere all'aria aspirata dal motore aprendo e chiudendo di continuo gli iniettori con tempi dell'ordine dei millisecondi.

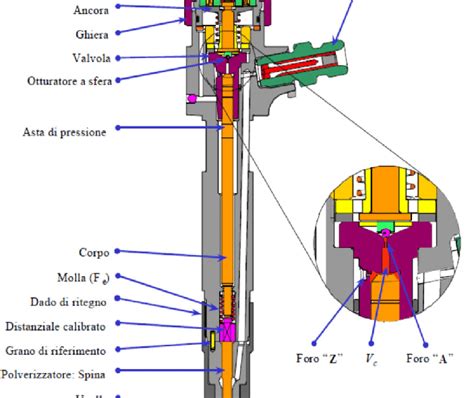

Un'ulteriore evoluzione all'interno di questa categoria è l'iniettore che sfrutta una differenza di pressione per il sollevamento dell'ago. L'ago è sottoposto alla pressione del carburante in alto e in basso e l'impulso dato dal solenoide scarica la pressione nella zona superiore. La pressione nella zona inferiore, non più bilanciata, fa sollevare l'ago che quindi libera il carburante. Questo principio di funzionamento implica che una parte del carburante, quello sopra l'ago, non venga iniettato e quindi occorre un condotto che recuperi il carburante in eccesso e lo reinvii al serbatoio.
Iniettori Piezoelettrici: Massima Rapidità e Precisione
La stessa domanda, "cosa sono gli iniettori", ha una risposta diversa con gli iniettori piezoelettrici. Essi sfruttano le proprietà di certi materiali che, se sottoposti a impulsi elettrici, si deformano. Queste deformazioni sono piuttosto forti e quindi azionano direttamente l'ago, senza bisogno della differenza di pressione vista prima. In questo schema viene quindi eliminato il circuito di ritorno del carburante visto prima, migliorando ulteriormente l'efficienza e la precisione.
I 5 Principali Segnali di Guasto degli Iniettori del Carburante
Gli iniettori del carburante sono progettati per essere resistenti e duraturi, ma nel corso del tempo possono accumulare depositi di carbonio e sporcizia che possono influire sulle prestazioni. Il guasto degli iniettori del carburante si verifica quando gli iniettori non funzionano correttamente o non erogano la giusta quantità di carburante. Questo può essere causato da diversi fattori, tra cui l'accumulo di depositi di carbonio, la rottura meccanica degli iniettori o la contaminazione del carburante. Riconoscere tempestivamente i segni di un guasto all'iniettore del carburante può salvarvi da costose riparazioni ed evitare che il vostro veicolo si guasti su strada. Quando gli iniettori del carburante falliscono, il motore può mostrare diversi sintomi che indicano un problema.
- Rumori anomali del motore: Un segnale comune di guasto degli iniettori del carburante è la presenza di rumori anomali provenienti dal motore. Questi rumori possono variare da un ticchettio irregolare a un suono simile a un colpo di tosse. Questi rumori possono essere causati da iniettori del carburante che non funzionano correttamente o che spruzzano il carburante in modo irregolare all'interno della camera di combustione.
- Prestazioni ridotte: Un altro segnale di guasto degli iniettori del carburante è la perdita di potenza del motore. Se il tuo veicolo ha difficoltà ad accelerare o sembra meno reattivo del solito, potrebbe essere a causa di iniettori del carburante che non erogano la giusta quantità di carburante. Questo può influire sulle prestazioni globali del motore e rendere la guida meno piacevole.
- Consumo di carburante elevato: Un altro segnale di guasto degli iniettori del carburante è un consumo di carburante insolitamente elevato. Se noti che il tuo veicolo sta consumando più carburante del solito senza un motivo apparente, potrebbero essere gli iniettori del carburante a causare il problema. Gli iniettori del carburante guasti possono spruzzare una quantità eccessiva di carburante all'interno della camera di combustione, causando un aumento del consumo di carburante.
- Difficoltà di avviamento: Un altro segnale di guasto degli iniettori del carburante è la difficoltà di avviamento del motore. Se il tuo veicolo fatica ad avviarsi al primo colpo o richiede diversi tentativi prima di accendersi, potrebbe essere a causa di iniettori del carburante che non spruzzano il carburante in modo corretto. Questo può compromettere l'accensione del motore e rendere l'avviamento più difficile.
- Emissioni anomale: Infine, un segnale di guasto degli iniettori del carburante può essere la presenza di emissioni anomale dallo scarico. Se noti un odore di carburante insolito o fumi neri provenire dallo scarico del tuo veicolo, potrebbe essere a causa di iniettori del carburante che spruzzano una quantità eccessiva di carburante all'interno della camera di combustione. Un polverizzatore mal regolato o sporco difetta gravemente la combustione: avviene così che i depositi carboniosi si formano sopra la calotta d'accensione ed accrescono le irregolarità della combustione. Anche le sostanze incombustibili contenute in certi olii pesanti rimangono depositate e formano incrostazioni sulla calotta di accensione. Il fumo nerastro che esce dallo scarico avverte di questo inconveniente. La calotta diventa molto rossa da una parte sola ed il motore perde in potenza.
Diagnosi Approfondita degli Iniettori: Oltre la Sostituzione a Caso
Una volta riconosciuti i segnali di guasto degli iniettori del carburante, è importante procedere con una diagnosi accurata per identificare il problema specifico. La diagnosi dei problemi degli iniettori del carburante può essere effettuata sia a livello visivo che utilizzando strumenti diagnostici specializzati. Se non c'è un computer che dice qual'è il guasto e dove si trova, il meccanico molto spesso non ha idea di cosa fare ed incomincia a sostituire pezzi che "potrebbero" essere la causa, sperando nella fortuna (tanto paga il cliente… e comunque, se la fortuna non arriva, si può sempre dare la colpa alla macchina che è troppo vecchia).
controllo 4 iniettori con oscilloscopio
Ispezione Visiva e Test di Funzionalità di Base
Una delle prime cose da fare è controllare visivamente gli iniettori del carburante per verificare la presenza di eventuali perdite o danni evidenti. In caso di problemi visibili, potrebbe essere necessario sostituire gli iniettori del carburante. Per controllare la funzionalità in modo approssimativo, si può infilare la cannula dello Svitol per circa un cm nell'iniettore e spruzzare: se si apre e funziona il gioco è fatto, basta riprovare varie volte. È consigliato usare Svitol Super Arexons, che ha la cannula della misura giusta. Un'altra metodologia, anche se considerata "poco ortodossa" ma utile per una verifica casalinga, consiste nel riempire gli iniettori di Svitol e provare a soffiarci dentro con il compressore, partendo da un paio di bar e aumentando. Se gli iniettori aprono, ad esempio, solo oltre i 4 bar, e non gocciolano né rimangono aperti, è un'indicazione utile. Si ricorda che la pressione dell'impianto in molti sistemi è di circa 3.3-3.5 bar, e gli iniettori dovrebbero aprirsi a pressioni simili o leggermente inferiori. Un test più elaborato ma efficace è quello di svitare gli iniettori dalla testa e puntarli contro una vaschetta per recuperare la benzina. Togliendo la cuffia del piattello dell'iniezione e facendo girare la pompa della benzina, abbassando con una mano il piattello, si potrà apprezzare la differenza di spruzzata tra i vari iniettori. Se non ci sono sostanziali differenze e se il gocciolio mollando il piattello non è molto continuo, si può escludere che i problemi di funzionamento dipendano dall'iniezione.
Diagnostica Avanzata con Oscilloscopio
Se i problemi non sono evidenti, potrebbe essere necessario utilizzare strumenti diagnostici avanzati per verificare il flusso del carburante e il funzionamento degli iniettori. La prima cosa che invece si dovrebbe fare è quella di vedere se all'iniettore arrivano la tensione e la corrente necessarie per farlo funzionare, e per fare questo basterebbe usare il solito ed insostituibile oscilloscopio.
Nell'immagine qui sotto sono illustrate le curve tipiche di tensione (in giallo) e corrente (in verde) da cui si riesce a riconoscere molto bene l'apertura e, con un po' di difficoltà, la chiusura dell'ugello.
Grazie a questo banalissimo test si potrebbero dire molte cose sul funzionamento di un iniettore. Inoltre, visto che di solito gli iniettori in un motore sono almeno 4, si potrebbero confrontare tra di loro e capire se ce n'è uno che ha un comportamento diverso dagli altri e quindi rilevare delle anomalie anche se non si dispone delle specifiche di un dato iniettore per un dato motore.
Quello che in pochi sanno è che esaminando il segnale elettrico dell'impianto di accensione (sia il primario che il secondario alla bobina vanno bene, visto che sono praticamente speculari se non per la fase di carica della bobina) è possibile rilevare cose che apparentemente non hanno nulla a che fare con bobina, cavi alta tensione e candele.
Si considerino due curve, la prima con tutti e 4 gli iniettori collegati, e la seconda con un iniettore scollegato in modo da simulare un guasto. Nel secondo caso il motore gira a 3, e infatti il motore, nonostante tenga il minimo senza problemi e giri anche abbastanza rotondo, cambia di sound.
Quello che salta subito all'occhio è che mentre nella prima immagine i picchi sono livellati, nella seconda immagine si ha un picco più alto di tutti gli altri e che si ripete ogni 4 volte. Questo è proprio il cilindro con l'iniettore scollegato. Il motivo è che quel picco è la tensione necessaria all'elettricità per ionizzare l'aria che c'è tra i due elettrodi della candela e trasformarla da isolante in conduttore, permettendo così l'innesco della scintilla. Una volta che la scintilla è avviata, la tensione cala bruscamente in quanto gli elettroni possono incominciare a fluire attraverso l'arco elettrico. Bisogna però sapere anche due altre cose: la prima è che la resistenza dell'aria è tanto maggiore tanto più questa è compressa, e la seconda è che la miscela di aria/benzina ha una resistenza tanto minore tanto più alta è la percentuale di benzina. Ne consegue pertanto che, nel cilindro con l'iniettore scollegato, essendo la resistenza dell'aria da sola più alta, servirà anche una tensione maggiore per far scoccare la scintilla.
Questo è solo un esempio delle tante, tantissime informazioni che è possibile ricavare da una lettura attenta del segnale di accensione di una bobina tramite un oscilloscopio. Sempre grazie ai principi sopra esposti è infatti possibile capire se la miscela è troppo magra o troppo grassa, se la miscela è uniforme (e cioè se il carburante è ben polverizzato), così come sapere se ci sono problemi di compressione, è possibile sapere quanto dura la scintilla e se si esaurisce troppo in fretta, se la bobina si carica per un tempo sufficiente, se la scintilla effettivamente avviene (e non ci sono quindi scariche fuori dal cilindro per via di cavi difettosi), se ci sono differenze tra un cilindro e gli altri, e mille altre cose che è possibile ricavare sia con il ragionamento che con l'esperienza. Il tutto senza smontare né cambiare nulla, ma solo ascoltando ed interpretando le cose che il motore ha da dirci.
Ecco un ingrandimento del segnale di accensione ed una sua breve descrizione per chi volesse approfondire:
- La centralina mette a massa la bobina iniziando a caricarla.
- La centralina ha calcolato che la bobina è stata caricata a sufficienza (né più né meno) e limita la corrente in attesa di far scoccare la scintilla.
- La centralina decide che è il momento giusto di comandare l'accensione e stacca di colpo la massa alla bobina; la tensione nel secondario sale così di colpo fino al punto da far scoccare la scintilla.
- Parte il flusso di corrente e la tensione scende immediatamente non appena è partito l'arco, assestandosi ad un livello di tensione nettamente più basso per tutto il tempo in cui dura la scintilla.
- L'arco si esaurisce e la tensione sale ancora leggermente.
Soluzioni ai Problemi degli Iniettori del Carburante
Una volta che è stata effettuata una diagnosi accurata, è possibile procedere con la risoluzione dei problemi degli iniettori del carburante.
Pulizia degli Iniettori del Carburante
Se gli iniettori del carburante sono solo leggermente sporchi o ostruiti, la pulizia degli iniettori può essere sufficiente per ripristinare il loro corretto funzionamento. La pulizia degli iniettori può essere effettuata utilizzando prodotti specifici che rimuovono i depositi di carbonio e la sporcizia accumulati. Questi prodotti vengono solitamente aggiunti al serbatoio del carburante e si mescolano al carburante durante il normale utilizzo del veicolo. Per rimuovere le incrostazioni più grossolane dall'esterno si può usare tela smeriglio o un dremel con una spazzola in acciaio. Per pulire a fondo, si possono tenere le punte immerse nello Svitol e riempire gli stessi iniettori con il prodotto. Questo processo può richiedere qualche giorno.
Sostituzione degli Iniettori del Carburante
Se gli iniettori del carburante sono gravemente danneggiati o non possono essere riparati, potrebbe essere necessario sostituirli. La sostituzione degli iniettori del carburante può essere un'operazione più complessa e richiedere competenze meccaniche avanzate. Gli iniettori Bosch sono spesso reperibili in centri specializzati o direttamente da Bosch a un costo inferiore rispetto ai ricambi originali Porsche. È quasi sempre preferibile optare per iniettori nuovi piuttosto che usati a basso costo, poiché la loro funzionalità è incerta e si rischia di buttare via denaro. La pulizia presso un centro specializzato può costare dai 15 euro in su, ma per l'80% delle volte, se gli iniettori non sono buoni, non si risolve niente e si spendono tanti soldi inutilmente.
Prevenzione del Guasto degli Iniettori
La prevenzione è sempre meglio che curare, e questo vale anche per il guasto degli iniettori del carburante.
- Utilizzare carburante di alta qualità: Utilizzare sempre carburante di alta qualità da stazioni di servizio affidabili. Il carburante di bassa qualità può contenere impurità che possono danneggiare gli iniettori del carburante nel tempo. L'uso di carburanti con più ottani, come V-Power o similari, può anche contribuire a ridurre il battito in testa e migliorare la combustione.
- Seguire le raccomandazioni di manutenzione: Seguire le raccomandazioni di manutenzione del veicolo, compreso il cambio regolare dei filtri del carburante.
- Utilizzare additivi per il carburante: L'uso regolare di additivi per il carburante può aiutare a mantenere puliti gli iniettori del carburante e prevenire l'accumulo di depositi di carbonio.
Quando Rivolgersi a un Professionista
Mentre alcuni problemi degli iniettori del carburante possono essere risolti con interventi fai-da-te, ci sono situazioni in cui è necessario rivolgersi a un professionista. Se non hai esperienza nella diagnosi e nella riparazione degli iniettori del carburante, è consigliabile affidarsi a un meccanico qualificato. La diagnosi e la risoluzione dei problemi complessi, specialmente quelli che richiedono l'interpretazione dei segnali dell'oscilloscopio, necessitano di competenze specifiche.
Riconoscere i segnali di guasto degli iniettori del carburante è fondamentale per prevenire danni maggiori al motore e costose riparazioni. Se il tuo veicolo mostra segni di prestazioni ridotte, consumo di carburante elevato o rumori anomali provenienti dal motore, potrebbe essere a causa di iniettori del carburante guasti. Seguendo queste indicazioni, sarai in grado di identificare questi sintomi e di affrontare il problema in modo efficace. Ricorda sempre di rivolgerti a un professionista qualificato se non sei sicuro di come procedere.
