Il mondo dei motori diesel, in particolare quello dell'Alfa Romeo 147 JTDm, nasconde spesso complessità che possono sfuggire anche ai più esperti. Un sintomo apparentemente lieve, come una difficoltà all'avvio con una leggera fumata bianca, può evolvere in un quadro clinico del motore che richiede un'analisi approfondita e un approccio metodico per la risoluzione. Questo articolo si propone di esplorare le possibili cause, le diagnosi e le soluzioni relative a problematiche che possono manifestarsi con i sistemi di iniezione, prendendo spunto da un caso specifico che coinvolge un'Alfa 147 motorizzata con il 1.9 JTDm 16v, codice motore 937A5000.
Dall'Avvio Difficoltoso alla Fumata Bianca: I Primi Segnali
Tutto è iniziato con una marcata difficoltà all'avvio, accompagnata da una fumata bianca dallo scarico. Inizialmente, la causa più probabile individuata, in collaborazione con il meccanico, è stata una batteria ormai datata. L'ipotesi era che il motore, girando più a lungo del necessario prima di accendersi, inettasse una quantità di gasolio non completamente bruciato, generando così la fumata bianca. La sostituzione della batteria ha effettivamente ridotto la fumosità e migliorato l'avviamento, suggerendo che essa fosse una concausa del problema.
Tuttavia, nel tempo, la situazione è degenerata. La fumosità bianca è diventata più densa e persistente, manifestandosi non solo all'avvio ma anche al minimo, sia a motore freddo che caldo, con una predilezione per le condizioni di freddo. Contemporaneamente, il supporto motore lato distribuzione ha ceduto, esacerbando le vibrazioni al minimo nei primi chilometri a motore freddo. Questo deterioramento ha avuto ripercussioni anche sulla frizione, che ha iniziato a strappare all'avvio a causa delle vibrazioni eccessive. La puzza allo scarico e un minimo instabile hanno completato il quadro sintomatologico.
Il campanello d'allarme definitivo, che ha spinto a cercare una soluzione definitiva, è stato l'avviamento a freddo a soli tre cilindri, con una persistente fumata bianca e il quarto cilindro che si accendeva solo dopo qualche secondo, con un intervento sull'acceleratore. Questo scenario suggeriva un problema intrinseco al sistema di iniezione, che non riusciva a garantire un funzionamento omogeneo su tutti i cilindri.
L'Analisi degli Iniettori: Pulizia, Rettifica e Sostituzione
La diagnosi si è concentrata sugli iniettori, identificati come la fonte primaria dei malfunzionamenti. Si è scoperto che tutti e quattro gli iniettori erano sporchi e starati, specialmente nel funzionamento a freddo. Per affrontare il problema, si è proceduto con un intervento mirato: tre iniettori sono stati sottoposti a rettifica, che ha incluso pulizia ad ultrasuoni, un trattamento con olio ad alta pressione (1000 bar per diverse ore) e la sostituzione degli o-ring. Il quarto iniettore, invece, è stato sostituito con un'unità di rotazione, facilmente identificabile dalla codifica differente.
Dopo questi interventi, gli iniettori sono stati sottoposti a circa 50-60 prove secondo le specifiche Bosch. Il pompista ha confermato che, strumentalmente, tutti gli iniettori rientravano nei limiti di tolleranza. Tuttavia, al momento del rimontaggio e del primo avvio dell'auto, dopo la necessaria codifica e con un serbatoio contenente 8 litri di gasolio, il motore ha manifestato vibrazioni intense, un ticchettio molto forte proveniente dagli iniettori e, soprattutto, una correzione sull'iniettore 1 di circa +5 mm³/i.
Questo dato è risultato particolarmente preoccupante, poiché, nonostante le prove strumentali indicassero il corretto funzionamento degli iniettori, la centralina continuava a segnalare una discrepanza significativa per il cilindro 1. La domanda sorge spontanea: cosa può causare una correzione così elevata se gli iniettori sono stati verificati e dichiarati a norma?
La Mappa del Motore e le Sue Implicazioni
Un aspetto cruciale da considerare in questi casi è la mappa del motore, ovvero il software che gestisce il funzionamento della centralina. Nel caso specifico, è stato segnalato che la centralina è stata mappata senza il filtro antiparticolato (DPF). Questa modifica, se non eseguita correttamente, può avere ripercussioni significative sul comportamento del motore e sulla gestione degli iniettori.
È stato ipotizzato che, anche con il DPF escluso dalla centralina, il sistema possa continuare a cercare di rigenerarlo o, quantomeno, di creare le condizioni ottimali per tale processo. Se la mappa che gestisce le post-iniezioni è stata azzerata o modificata in modo errato, ciò potrebbe generare aperture irregolari degli iniettori, con quantità di gasolio iniettato non corrette.
Inoltre, è stata osservata una pressione del rail al minimo, sia a freddo che a caldo, oscillante tra i 270 e i 300 bar, mentre in fase di avviamento si registravano picchi di 340 bar. Questo comportamento anomalo al minimo, con una pressione del gasolio elevata rispetto alla norma, potrebbe indicare una gestione errata della mappa, che impone al motore di consumare di più al minimo.
La discussione si è poi spostata sul fattore lambda. Nei motori diesel, il fattore lambda lavora in modo opposto rispetto ai motori a benzina. Se chi ha effettuato la mappa ha modificato le curve lambda in modo errato, potrebbe aver reso il sistema più permissivo all'inquinamento, costringendo la centralina a effettuare correzioni importanti sugli iniettori per rientrare nei limiti impostati. L'aumento del tempo di iniezione, finalizzato a ottenere maggiore potenza, combinato con queste correzioni, può portare la centralina a trovarsi al di fuori dei suoi parametri di funzionamento ottimali, incapace di "inventare" soluzioni quando i valori standard vengono superati.
7 segnali di iniettori di carburante difettosi | I consigli di AUTODOC
Il Mistero della Correzione +5 mm³/i e il Ticchettio degli Iniettori
La correzione di +5 mm³/i sull'iniettore 1 rimane un punto interrogativo. Nonostante le prove strumentali a banco indichino che gli iniettori sono nei limiti, la centralina continua a comandare un'iniezione maggiore per quel cilindro. Questo potrebbe suggerire che, sebbene gli iniettori siano meccanicamente a posto, ci sia un problema nella loro gestione elettronica o nell'interpretazione dei dati da parte della centralina.
È stato ipotizzato che la mappa del motore, in particolare quella relativa alla gestione del minimo, non sia stata impostata correttamente. Nei motori diesel, il numero di giri al minimo viene programmato, e la centralina gestisce automaticamente il suo mantenimento. La temperatura dell'aria aspirata (pre-filtro e post-turbo) e la temperatura esterna influenzano questi valori. È possibile che, in determinate condizioni di temperatura, la centralina richieda meno gasolio, ma un malfunzionamento o una configurazione errata della mappa possa portare a richieste anomale.
Inoltre, è stata sollevata la questione della codifica degli iniettori. È noto che, prima dell'installazione, gli iniettori vengono testati a banco per le loro specifiche prestazioni. Queste differenze vengono poi codificate nella centralina, in modo che la gestione motore possa compensare eventuali discostamenti (errori costanti in difetto o eccesso) di ciascun iniettore. Se questa codifica non è stata eseguita correttamente, la centralina potrebbe non essere in grado di gestire in modo ottimale il funzionamento di ogni singolo iniettore, portando a correzioni anomale.
Un altro sintomo inquietante è il forte ticchettio degli iniettori e un suono descritto come "iiiiiiii" proveniente da essi, simile a quello sentito su un'altra vettura dopo la pulizia degli iniettori. Sebbene il proprietario non avesse inizialmente notato questo suono, la sua menzione ha aperto nuove piste di indagine. Questo "sibilare" potrebbe indicare una perdita di pressione o un funzionamento anomalo del sistema di iniezione ad alta pressione.
Temperature, Rigenerazioni e la Possibile Influenza dell'EGR
Le temperature registrate allo scarico sono state oggetto di analisi. Valori di 400°C vengono raggiunti solo in piena accelerazione, mentre al minimo si attestano costantemente sotto i 200°C (indicativamente 180-160°C). Durante la marcia normale, variano tra i 200°C e i 300°C. Sebbene non sembrino eccessivamente alte, è stato suggerito che la centralina, anche a queste temperature, possa tentare di avviare cicli di rigenerazione del DPF, soprattutto se la mappa è stata modificata in modo da renderla più permissiva verso l'inquinamento.
È stato escluso categoricamente che l'EGR (Exhaust Gas Recirculation) possa essere la causa del problema, poiché è stato escluso tramite flangia piena. Tuttavia, è importante ricordare che una gestione errata dell'EGR, anche se non direttamente la causa, può influenzare le temperature allo scarico e la combustione, contribuendo indirettamente ad altri problemi.
L'Ipotesi del Gasolio Sporco o Contaminato

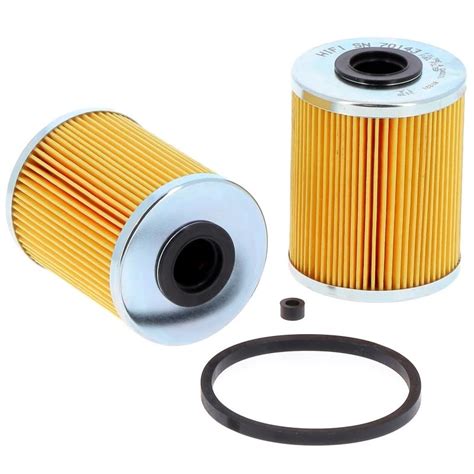

Nonostante le indagini si siano concentrate sul sistema di iniezione e sulla mappa del motore, un'ipotesi ancora in gioco, sostenuta dal meccanico, è quella di un pieno di gasolio "sporco" o contenente acqua. Il gasolio contaminato può causare una combustione incompleta, un funzionamento irregolare degli iniettori e, in generale, un deterioramento delle prestazioni del motore. Questo problema, sebbene possa sembrare più semplice da risolvere, può essere insidioso, specialmente se la contaminazione è lieve e intermittente.
Conclusioni Provvisorie e Prossimi Passi
Il caso dell'Alfa 147 JTDm con problemi agli iniettori evidenzia la complessità dei sistemi di iniezione diesel moderni. Dalla difficoltà iniziale all'avvio, passando per la fumata bianca, le vibrazioni, fino al ticchettio degli iniettori e alle correzioni anomale, ogni sintomo deve essere analizzato nel contesto generale del funzionamento del motore.
Le indagini hanno puntato il dito su diverse possibili cause:
- Iniettori: Sebbene rettificati e testati, potrebbero presentare problemi non rilevabili a banco o essere gestiti in modo errato dalla centralina.
- Mappa del motore: Modifiche non ottimali, specialmente quelle relative all'esclusione del DPF e alla gestione del carburante, possono creare squilibri significativi.
- Codifica iniettori: Un'errata codifica nella centralina può impedire la corretta gestione delle prestazioni individuali degli iniettori.
- Gasolio contaminato: Un problema più semplice ma non da sottovalutare, che può compromettere la combustione e il funzionamento degli iniettori.
Per sciogliere questi nodi, sono necessari ulteriori approfondimenti. Il recupero del file della mappa del motore da parte di un esperto è fondamentale per analizzare nel dettaglio le modifiche apportate. La registrazione di dati con strumenti diagnostici avanzati, come il FES (Fiat ECU Scan), in diverse condizioni operative, aiuterà a comprendere meglio il comportamento della centralina e degli iniettori. La verifica della corretta codifica degli iniettori, se possibile, potrebbe fornire risposte decisive.
Solo attraverso un'analisi meticolosa e l'esclusione di ogni possibile causa, sarà possibile ripristinare il perfetto funzionamento di questo esemplare di Alfa 147 JTDm, restituendole la fluidità e l'affidabilità che la contraddistinguono.
