Nel mondo dell'automotive, la comprensione approfondita dei componenti è fondamentale per ottimizzare le prestazioni e garantire l'affidabilità del motore. Gli iniettori di carburante, in particolare, giocano un ruolo cruciale nel determinare l'efficienza della combustione e la potenza erogata. Questo articolo si concentra sugli iniettori ad alta impedenza da 500cc, analizzando la loro tecnologia, le loro applicazioni e le considerazioni chiave per la loro corretta installazione e calibrazione.
La Struttura Fondamentale degli Iniettori

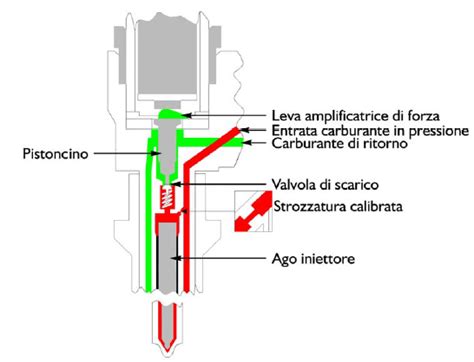

Concettualmente, la maggior parte degli iniettori di carburante condivide una struttura di base simile, indipendentemente dalle prestazioni o dalla marca. Al centro di ogni iniettore si trova un nucleo mobile in acciaio magnetico, spesso realizzato con acciai speciali o inossidabili per minimizzare il residuo magnetico. Su questo nucleo è vulcanizzata una guarnizione, tipicamente in Viton, che ha il compito di aprire e chiudere un passaggio del carburante.
Per mantenere l'iniettore normalmente chiuso, una molla esercita una pressione sul nucleo mobile. Anche la pressione del gas (o del carburante, a seconda del sistema) agisce nella stessa direzione, contribuendo a mantenere il passaggio sigillato. L'apertura dell'iniettore avviene tramite una bobina elettromagnetica che, generando un campo magnetico, attira il nucleo mobile. La corsa che questo nucleo compie è di fondamentale importanza per determinare la rapidità e la precisione dell'iniezione.
Le differenze nelle filosofie costruttive tra i principali produttori, come Matrix e Keihin, evidenziano l'importanza di questo aspetto. Matrix, ad esempio, ha sviluppato un sistema con masse in movimento estremamente leggere, una molla di contrasto quasi esclusivamente pneumatica e, soprattutto, due passaggi per ogni cilindro. Questa architettura ha permesso di utilizzare fori di passaggio del gas di diametro inferiore (due fori da 2.8mm equivalgono a un'area di passaggio di un foro da 4mm) e, di conseguenza, di ridurre le corse. Il risultato sono iniettori con un'impedenza di soli 5.1 ohm, capaci di un'iniezione estremamente rapida, precisa e silenziosa.
Al contrario, la filosofia costruttiva di Keihin (imitata poi da Landi/Med e BRC) si basa su un approccio più tradizionale, simile a quello degli iniettori per benzina. Per ottenere prestazioni notevoli, i tecnici giapponesi hanno dovuto abbassare drasticamente l'impedenza della bobina a 1.2 ohm. Questo consente l'utilizzo di una molla di contrasto molto più dura e riduce i tempi di transizione sia in apertura (dove il campo magnetico attira il nucleo) sia in chiusura (dove la molla di contrasto e la pressione del gas spingono il nucleo). Questa innovazione ha dato origine a un'ampia gamma di prodotti da parte di marchi come Landi, Valtec (o Emer), Rail, Bigas, Zavoli, ognuno dei quali ha cercato di interpretare le variabili che influenzano le prestazioni di un iniettore. Alcuni, come Emer con i suoi 2.5 ohm, hanno ottenuto risultati notevoli.
Iniettori ad Alta Portata: La Chiave per Motori Potenziati
Gli iniettori ad alta portata (high flow) sono un elemento essenziale per alimentare correttamente motori con turbocompressori maggiorati. La portata insufficiente degli iniettori di serie limita severamente le prestazioni ottenibili, creando condizioni di miscela magra che possono essere pericolose per l'integrità del motore.
La portata di un iniettore viene misurata in centimetri cubi al minuto (cc/min) o libbre all'ora (lb/h) a una pressione standard di 3 bar (43.5 PSI). Questo valore indica il volume di carburante erogato in un minuto con l'elettrovalvola aperta in modo continuo. Gli iniettori OEM (Original Equipment Manufacturer) erogano tipicamente tra i 200 e i 400 cc/min, sufficienti per potenze fino a 200-250 CV.
Il dimensionamento corretto degli iniettori si basa su formule precise che tengono conto della potenza target del motore, del BSFC (Brake Specific Fuel Consumption - consumo specifico di carburante) e del duty cycle massimo. La formula base è:
Portata = (HP × BSFC) / (N° iniettori × Duty cycle × 0.52)
Ad esempio, per un motore da 400 CV con un BSFC di 0.5 e un duty cycle dell'80%, ogni iniettore deve erogare almeno 600 cc/min. Il BSFC varia significativamente tra motori aspirati e turbo; i motori con intercooler efficienti possono operare con BSFC più bassi, riducendo la portata iniettori richiesta. Il duty cycle massimo raccomandato è l'80% per garantire la linearità dell'erogazione e la durata dell'elettrovalvola. Duty cycle superiori al 90% possono causare surriscaldamento dell'avvolgimento elettrico e perdita di precisione nelle aperture brevi.
Caratteristiche Tecniche degli Iniettori High Flow
Gli iniettori high flow si distinguono per la loro tecnologia costruttiva e le caratteristiche di spruzzo. I modelli a bassa impedenza (2-4 ohm) offrono tempi di apertura più rapidi, ma richiedono driver specifici nella centralina elettronica (ECU) per evitare sovracorrenti.
La geometria dell'ugello è un altro fattore critico che influenza la qualità della nebulizzazione e la penetrazione del getto nel cilindro. Ugelli conici producono uno spray più ampio, ideale per motori ad alte prestazioni, mentre gli ugelli di tipo "pencil" creano getti più concentrati, adatti per camere di combustione compatte.
Il "flow matching" tra iniettori dello stesso set non dovrebbe superare il 2% per garantire uniformità di carburazione tra i cilindri. Differenze maggiori possono causare squilibri di potenza e temperature di scarico disomogenee.
L'Impedenza e il suo Ruolo nel Pilotaggio

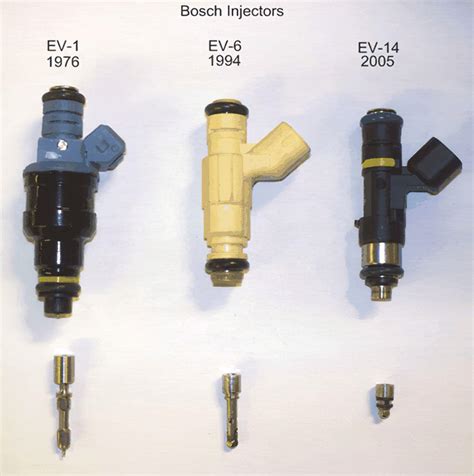

La distinzione tra iniettori ad alta e bassa impedenza è cruciale per la compatibilità con la centralina motore. Gli iniettori ad alta impedenza (tipicamente 12 ohm o superiori) richiedono correnti inferiori per funzionare, mentre quelli a bassa impedenza (intorno agli 1-4 ohm) necessitano di correnti più elevate.
La maggior parte degli iniettori moderni sono ad alta impedenza, mentre quelli a bassa impedenza erano più diffusi negli anni '70 e '80. Nonostante una minore impedenza possa far pensare a tempi di apertura più rapidi, la tecnologia moderna ha permesso di ottenere prestazioni simili con iniettori ad alta impedenza, utilizzando meno energia.
Un aspetto importante da notare è che non bisogna lasciarsi spaventare dai bassi valori di impedenza, che potrebbero far pensare a correnti elevatissime (1.2 ohm a 12V corrispondono a 10 ampere). Tutti gli iniettori, infatti, sono pilotati con sistemi elettronici avanzati (come "speed-up" o "peak and hold") che prevedono un picco di corrente iniziale per un'apertura rapida, seguito da una corrente di mantenimento più bassa. Questo sistema protegge la bobina dal surriscaldamento e garantisce un funzionamento efficiente.
Peak and Hold vs. Saturazione
Per gli iniettori a bassa impedenza, viene utilizzato il metodo "peak and hold". Questo circuito elettronico permette all'iniettore di aprirsi rapidamente grazie a un picco iniziale di corrente ("peak"), per poi ridurla a un livello di mantenimento ("hold") al fine di evitare surriscaldamento e dissipazione eccessiva di potenza.
Al contrario, gli iniettori ad alta impedenza, assorbendo meno corrente, possono essere gestiti con un sistema di controllo detto "a saturazione". In questo caso, il circuito è semplicemente aperto o chiuso, e la corrente è limitata dalla resistenza interna dell'iniettore stesso. Questo rende l'elettronica di controllo più semplice e meno soggetta a surriscaldamento.
Compatibilità tra Iniettori
È fondamentale comprendere che non è possibile montare iniettori a bassa impedenza al posto di quelli ad alta impedenza. Il circuito di controllo della centralina non è dimensionato per fornire le correnti necessarie per pilotare iniettori a bassa impedenza.
Al contrario, è possibile installare iniettori ad alta impedenza al posto di quelli a bassa impedenza. L'elettronica di controllo si troverà ancor più avvantaggiata, dovendo fornire meno corrente e rimanendo più fresca. In questo scenario, la logica del "peak and hold" non sarà necessaria, poiché la corrente assorbita sarà inferiore ai limiti di protezione del circuito.
Pressione del Carburante e sua Influenza
La pressione del carburante influenza direttamente la portata erogata dall'iniettore secondo la legge della radice quadrata. Un aumento della pressione del 44% può raddoppiare la portata, mentre una riduzione del 25% può diminuirla del 50%.
Il regolatore di pressione deve mantenere differenziali costanti rispetto alla pressione del collettore di aspirazione. Nei motori turbo, questo richiede l'uso di regolatori "referenced" che compensano automaticamente le variazioni di boost.
Temperatura del Carburante e Compensazione
La temperatura del carburante influisce sulla sua densità e, di conseguenza, sulla massa iniettata a parità di volume. Un aumento di 20°C può ridurre la densità del carburante del 2%, richiedendo opportune compensazioni nei tempi di iniezione.
Calibrazione degli Iniettori High Flow
La calibrazione degli iniettori high flow richiede modifiche alle costanti di portata nella centralina e la ridefinizione delle mappe di correzione. Il valore IFR (Injector Flow Rate) deve essere aggiornato con la portata effettiva misurata al banco prova. Discrepanze tra il valore dichiarato e quello reale possono raggiungere il 5-10%, influenzando significativamente la carburazione finale.
La linearità degli iniettori high flow può diminuire per tempi di apertura inferiori ai 2-3 millisecondi, causando problemi al minimo e durante i transitori. La compensazione si ottiene tramite tabelle di correzione "dead time" che aggiungono offset fissi ai tempi di iniezione brevi.
Il test finale della calibrazione richiede misurazioni del rapporto aria/combustibile (AFR) in tutte le condizioni operative. L'utilizzo di Wideband Lambda meter con sensori Bosch LSU 4.9 garantisce una precisione inferiore all'1% in tutto il range di funzionamento.
Iniettori da 500cc: Applicazioni e Considerazioni

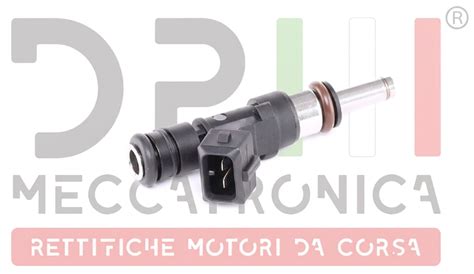

Gli iniettori Bosch ad alta impedenza da 500cc rappresentano una scelta popolare per applicazioni che richiedono un aumento significativo della portata di carburante. Questi iniettori, con un'impedenza di circa 12 ohm, sono compatibili con la maggior parte delle centraline elettroniche moderne.
Questi iniettori flussano circa 36 lbs/hr a 43.5 PSI (3 BAR), equivalenti a circa 390 cc/min. Sono progettati per funzionare in modo lineare e controllabile anche a bassi impulsi, rendendoli adatti per utilizzi ULEV (Ultra-Low Emission Vehicle). Ciò consente l'impiego di iniettori di portata maggiore senza compromettere il funzionamento al minimo e la guidabilità a basse velocità.
Inoltre, questi iniettori sono in grado di operare a pressioni di carburante elevate, spesso superiori a 6 bar, senza presentare i problemi di gestione della pressione del carburante riscontrati con altri iniettori ad alta impedenza di pari portata.
Un aspetto distintivo di questi iniettori, rispetto ad alcuni concorrenti a flusso elevato con ugello a matita, è l'utilizzo di una punta a orifizio multiplo. Questa configurazione migliora la preparazione e l'atomizzazione della miscela, traducendosi in un miglioramento delle prestazioni del motore e della qualità di guida.
Se ROMPI Questo ti COSTA CARO! ECCO PERCHE'! - Alla scoperta degli Iniettori
Considerazioni per l'Installazione su Motocicli
Nel contesto di un progetto per una motocicletta monocilindrica, come nel caso di un motore Moto3, la scelta degli iniettori richiede un'attenta valutazione. Le necessità di un motore del genere potrebbero aggirarsi intorno ai 20.6 L/ora complessivi. A 5 bar di pressione, ciò si tradurrebbe nella necessità di due iniettori da circa 170 cc/min ciascuno, o un singolo iniettore da 340 cc/min se concepito per lavorare da solo agli alti regimi.
Guardando al mercato, si possono trovare iniettori con caratteristiche simili, come i modelli Bosch 280 156 194 con un'impedenza di 14.5 ohm. Tuttavia, sorgono dubbi sulla rapidità di apertura di iniettori con resistenze così elevate.
Per un'applicazione motociclistica, soprattutto ad alti regimi e potenzialmente sovralimentata, la scelta di due iniettori, uno a valle (più piccolo) e uno a monte (più grande) della farfalla, può essere una strategia efficace. Questi devono fornire in coppia la portata necessaria al motore, con un margine di sicurezza del 15%. L'utilizzo di due rail con un piccolo polmoncino può aiutare a stabilizzare la pressione.
In questi casi, si consiglia l'uso di iniettori ad alta impedenza. Per le portate richieste, quelli a bassa impedenza potrebbero risultare eccessivamente grandi, e i tempi di apertura/chiusura non presenterebbero differenze così marcate da giustificare la complessità. L'iniezione fasata a regimi molto elevati (come 14.000 giri) può risultare problematica a causa del tempo insufficiente per un'iniezione precisa.
La gestione elettronica, come quella offerta da sistemi come MegaSquirt (MS), permette di scegliere se far lavorare gli iniettori contemporaneamente o se gestire una transizione tra di essi, in base a duty cycle, regime di rotazione e pressione del collettore. In configurazioni a doppio iniettore, quello posizionato più lontano dalla testa (a monte della farfalla) può funzionare da solo ad elevati regimi, potendo quindi avere una portata inferiore rispetto a quello posizionato a valle.
È importante considerare che iniettori con doppio getto, se non specificamente richiesti dalla conformazione del condotto (come nei motori 16v dove ogni getto è diretto verso una valvola), possono essere controproducenti, favorendo lo sgrondamento di benzina dalle pareti.
Nell'ambito delle modifiche, si discute spesso della possibilità di montare iniettori ad alta impedenza al posto di quelli a bassa impedenza. Come già ampiamente spiegato, questa operazione è fattibile e vantaggiosa dal punto di vista della gestione elettronica. Al contrario, invertire la procedura (montare bassa impedenza dove sono previsti alta impedenza) è tecnicamente impossibile senza modifiche sostanziali all'elettronica di gestione.
La scelta tra iniettori ad alta o bassa impedenza, e la conseguente gestione elettronica, è uno degli aspetti più complessi e determinanti nella messa a punto di un motore ad alte prestazioni. La comprensione delle rispettive caratteristiche, dei principi di funzionamento e delle compatibilità è essenziale per ottenere risultati ottimali.
