Il sistema di iniezione Common Rail (CR) rappresenta una pietra miliare nell'evoluzione dei motori diesel, garantendo un'erogazione di carburante precisa e ottimizzata per prestazioni, efficienza e riduzione delle emissioni. Al centro di questo sofisticato sistema si trovano gli iniettori, componenti ad alta precisione il cui corretto funzionamento è cruciale per la salute del motore. Una parte fondamentale della verifica dello stato degli iniettori, soprattutto nei moderni motori diesel, risiede nella comprensione e nell'analisi dei loro parametri di correzione, spesso accessibili tramite strumenti diagnostici.
Comprendere il Sistema Common Rail e il Ruolo degli Iniettori

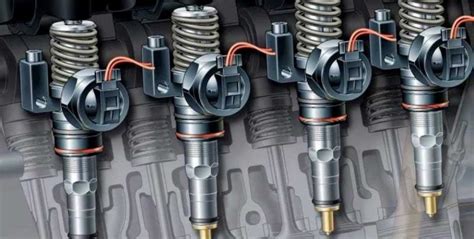

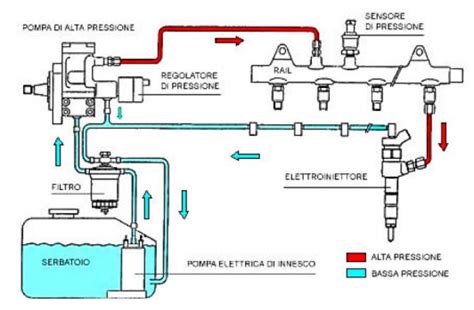

L'iniezione Common Rail è un sistema di erogazione del carburante utilizzato in quasi tutti i moderni motori diesel. La sua efficacia deriva dalla capacità di pressurizzare il carburante in un "rail comune" prima che venga iniettato negli iniettori. Questi ultimi, a loro volta, polverizzano il carburante nelle camere di combustione con estrema precisione. In origine, gli iniettori erano componenti meccanici che si aprivano al raggiungimento di una determinata pressione. Oggi, gli iniettori Common Rail sono parte integrante di un sistema elettronico complesso.
Quando vengono installati o sostituiti, gli iniettori devono essere calibrati per funzionare correttamente sul veicolo. Questa calibrazione è essenziale perché ogni iniettore presenta variazioni di produzione individuali. La centralina motore (ECU) necessita di conoscere queste variazioni per adattarsi a eventuali differenze e garantire un funzionamento ottimale. Questo processo è noto come "codifica" o "programmazione" dell'iniettore nel sistema di gestione del motore del veicolo.
Analisi dei Parametri di Correzione degli Iniettori tramite Diagnosi
Uno degli strumenti più efficaci per valutare il funzionamento degli iniettori Common Rail è la diagnosi elettronica. Collegando uno strumento diagnostico alla centralina motore, è possibile accedere a specifici blocchi di misurazione (Meas. Blocks) che forniscono dati in tempo reale sul comportamento del sistema.
Per molti veicoli, in particolare quelli del gruppo VAG (come l'Audi A4, anche se la procedura funziona su molti altri modelli), le informazioni relative agli iniettori e alla pressione del rail si trovano in specifici gruppi di misurazione:
- Gruppo 001 (Terzo Finestrino): Mostra la Pressione del Rail (Rail Pressure). Questo valore indica la pressione del carburante accumulata nel rail comune.
- Gruppo 013: Fornisce i valori di correzione per gli iniettori 1, 2 e 3.
- Gruppo 014: Fornisce i valori di correzione per gli iniettori 4, 5 e 6 (e così via per motori con più cilindri).
Questi valori di correzione, spesso espressi in milligrammi per corsa (mg/str o mg/ciclo), indicano la quantità di carburante che la centralina sta aggiungendo o sottraendo a ciascun iniettore per compensare eventuali discrepanze nel suo funzionamento. Un valore ideale di correzione è "0" mg/ciclo, che indica un funzionamento perfettamente bilanciato.
I valori di correzione degli iniettori devono rientrare in un range specifico, generalmente da 0 fino a +/- 2,99 mg/str. Valori al di fuori di questo intervallo possono segnalare problemi con il singolo iniettore o con il sistema nel suo complesso. È importante notare che questi valori possono essere "ballerini", ovvero fluttuare leggermente, soprattutto al minimo. La stabilità è un indicatore chiave, ma è la tendenza generale e il valore assoluto che contano.
Interpretazione dei Valori di Correzione: Cosa Significa una Correzione Differente?
È normale che alcuni iniettori presentino valori di correzione leggermente differenti dagli altri. Questa discrepanza non indica necessariamente un guasto, ma piuttosto un meccanismo di compensazione attivo. La centralina motore, attraverso la lettura di parametri legati alla combustione (come la velocità di rotazione del motore e le sue fluttuazioni), è in grado di "sentire" se un cilindro sta erogando una quantità di carburante leggermente diversa rispetto agli altri.
Se un iniettore tende a erogare meno carburante del previsto, la centralina aumenterà la quantità di iniezione (correzione positiva) per compensare. Viceversa, se un iniettore eroga troppo carburante, la centralina ridurrà l'iniezione (correzione negativa). Il fatto che alcuni valori siano positivi e altri negativi è una dimostrazione che gli iniettori stanno attivamente compensando uno rispetto all'altro per mantenere il motore il più bilanciato possibile in termini di rotazione e coppia erogata.
La sequenza di accensione dei cilindri gioca un ruolo importante in queste letture, poiché le correzioni vengono applicate in relazione a come il motore sta girando in quel preciso istante. Molti utenti riportano che i valori di correzione degli iniettori al minimo si attestano intorno a 0,94 mg, con un range di tolleranza generalmente accettato tra -1,50 e +1,50 mg. Se tutti gli iniettori rientrano in questo range, si presume che stiano lavorando correttamente.
La Procedura di Misurazione e le Considerazioni Chiave
La misurazione dei parametri degli iniettori viene solitamente effettuata a motore acceso, mantenuto al regime minimo per almeno un minuto per consentire alla centralina di stabilizzare i dati. Alcuni utenti segnalano che i giri ideali per questa misurazione sono intorno ai 777 giri/min, sebbene questa cifra possa variare a seconda del modello specifico del veicolo. È fondamentale non accelerare il motore durante questa fase, poiché le letture cambierebbero drasticamente.
La procedura di accesso ai dati è relativamente semplice:
- Selezionare "Motore" nella centralina.
- Accedere ai "Blocchi di Misurazione" (Meas. Blocks).
- Selezionare il Gruppo 001 per la pressione del rail.
- Selezionare il Gruppo 013 per gli iniettori 1-2-3 e il Gruppo 014 per gli iniettori 4-5-6.
È importante notare che, mentre la procedura generale è simile per molti veicoli, la disponibilità di specifici gruppi di misurazione o la loro numerazione possono variare. In alcuni sistemi Siemens, la correzione potrebbe essere espressa in percentuale (%) anziché in mg/ciclo, con un valore corretto del 100% e un range di correzione tipico dal 60% al 140%.
Strumenti e Attrezzature per la Diagnosi e la Manutenzione
Per eseguire queste verifiche, gli strumenti essenziali includono:
- Un dispositivo di diagnosi compatibile con il veicolo.
- Una conoscenza di base dei blocchi di misurazione della centralina motore.
Nel caso in cui venga identificato un iniettore difettoso o si renda necessaria la sua sostituzione, saranno necessari strumenti aggiuntivi come:
- Set di cricchetto e bussole.
- Cacciaviti.
- Pinze.
- In casi di iniettori grippati, potrebbero essere necessari estrattori idraulici.
Dalla Diagnosi alla Sostituzione: Un Processo Dettagliato
Se la diagnosi rivela che un iniettore non funziona correttamente, la sua sostituzione diventa necessaria. Il processo, sebbene possa sembrare complesso, segue passaggi ben definiti:
Passaggio 1: Rimozione del Vecchio IniettoreIndividuare il sistema Common Rail. Estrarre il tubo dell'iniettore, coprendo le parti esposte per evitare contaminazioni. Rimuovere il tubo posteriore e scollegare il connettore elettrico. Allentare il morsetto che tiene l'iniettore e rimuoverlo dalla sua sede. Le rondelle di tenuta devono essere rimosse e sostituite.
Passaggio 2: Installazione del Nuovo IniettorePrima del montaggio, è fondamentale assicurarsi che l'iniettore abbia il codice corretto e annotare il suo codice di correzione. Rimuovere il cappuccio protettivo dall'ugello e inserire con cautela l'iniettore nella sua sede. Fissare nuovamente il morsetto. Rimontare il connettore elettrico, il tubo di scarico posteriore e, idealmente, utilizzare un nuovo tubo per il carburante ad alta pressione per prevenire residui.
Passaggio 3: Programmazione dell'IniettoreQuesta è una fase cruciale. Collegare lo strumento diagnostico e accedere alla funzione di programmazione degli iniettori. Selezionare il cilindro interessato e inserire il codice del nuovo iniettore nel sistema. Questo processo assicura che la centralina "conosca" le caratteristiche uniche del nuovo componente.
Passaggio 4: Controlli FinaliAvviare il motore e verificare la presenza di codici di errore con lo strumento diagnostico. Assicurarsi che la guida del veicolo sia fluida e che non vi siano anomalie.
Il Ruolo degli Spessori di Calibrazione REDAT
Nel mondo della riparazione e rigenerazione degli iniettori diesel, la precisione è fondamentale. Per i tecnici professionisti e i rigeneratori, kit di spessori di calibrazione come quelli offerti da REDAT sono strumenti indispensabili. Questi spessori permettono una regolazione meccanica precisa del volume di carburante erogato, della pressione e della temporizzazione dell'iniezione, garantendo che ogni iniettore funzioni secondo le specifiche del costruttore.
I kit REDAT sono progettati per offrire:
- Precisione Assoluta: Ogni spessore è realizzato con tolleranze rigorose.
- Ampia Compatibilità: Disponibili per marchi come Bosch, Delphi, Denso, Caterpillar, Cummins, Siemens e altri.
- Materiali Durevoli: Realizzati in acciaio temprato e resistente alla corrosione.
- Imballo Organizzato: Suddivisi in scomparti etichettati per una rapida identificazione.
L'utilizzo di questi strumenti da parte di rigeneratori di iniettori, officine specializzate e centri di formazione assicura che i componenti riparati mantengano elevate prestazioni e affidabilità.
Test e Diagnosi Avanzate: Oltre la Semplice Correzione
Sebbene la lettura dei parametri di correzione tramite autodiagnosi sia un metodo efficace, esistono altre procedure per verificare il funzionamento degli iniettori Common Rail:
- Verifica tramite misura della quantità di gasolio sui ritorni: Questo metodo misura il volume di carburante che ritorna al serbatoio dall'iniettore. Un ritorno eccessivo può indicare un problema interno all'iniettore. Tuttavia, questo test potrebbe non consentire di verificare con assoluta certezza il funzionamento di tutte le parti meccaniche, specialmente in presenza di difetti di piccola entità.
- Verifica a banco: Questa è la procedura più sicura e completa. Gli iniettori vengono smontati e testati su attrezzature specializzate (come i banchi prova Bosch DCI 200 o DCI 700) che misurano con estrema precisione la quantità di carburante erogata, la pressione di iniezione e la qualità del polverizzato. Questi test possono valutare anche sistemi di controllo avanzati come il Valve Closing Control (VCC) e il Needle Closing Control (NCC). Sebbene sia il metodo più affidabile, è anche il più costoso e richiede la rimozione degli iniettori dal motore, un'operazione che può essere complessa.
Iniettori diesel , iniettori benzina... le differenze
Le officine Bosch Diesel, ad esempio, dispongono di personale specificamente formato e delle attrezzature più moderne per la manutenzione e la riparazione dei sistemi di iniezione diesel, garantendo un servizio di alta qualità e precisione.
In conclusione, la comprensione dei parametri di correzione degli iniettori Common Rail tramite diagnosi è uno strumento potente per valutare la salute del sistema di iniezione. Una corretta interpretazione di questi valori, unita a una manutenzione regolare e, se necessario, a procedure di test più approfondite, è fondamentale per garantire prestazioni ottimali, efficienza nei consumi e una lunga vita al motore diesel.
