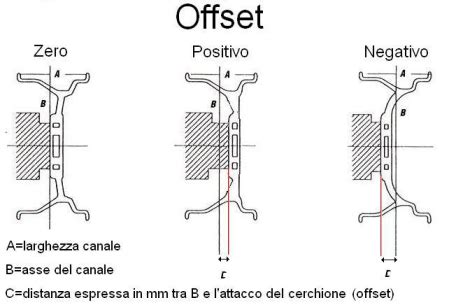

Molti automobilisti si sono certamente imbattuti in simboli criptici impressi sui cerchi delle proprie vetture. Una sequenza di numeri e lettere che, una volta decodificata, rivela informazioni cruciali sulla larghezza, la dimensione e l'offset ET del cerchione. Ma cosa significano esattamente le altre cifre e marcature? E come possiamo interpretare il famoso ET del cerchione? A queste domande cercheremo di fornire risposte esaustive, estendendo la nostra analisi anche al mondo dei carrelli elevatori, dove questi parametri assumono un'importanza ancora maggiore per garantire efficienza e sicurezza operativa.
Comprendere la Marcatura dei Cerchi: Oltre le Dimensioni Base
La marcatura su un cerchio non è un insieme casuale di simboli; ogni elemento comunica informazioni specifiche sulla sua progettazione e compatibilità. Oltre alla larghezza e al diametro in pollici, che sono le dimensioni più immediatamente riconoscibili, esistono altri codici che definiscono il profilo del canale, il tipo di rinforzo e la conformazione generale del cerchio.
Il segno "J", ad esempio, che segue la misura dimensionale del cerchione in pollici, non è un mero dettaglio decorativo. La lettera "J" corrisponde al profilo del canale del cerchio, una delle configurazioni più comuni e diffuse. Esistono, tuttavia, diverse variazioni di questo profilo, ognuna con lievi differenze nella forma dei bordi del canale. Queste differenze, seppur minime, sono cruciali per la corretta installazione e l'utilizzo degli pneumatici. L'uso di pneumatici destinati a un profilo "J" su un cerchione con un profilo differente, come il profilo "B" (spesso presente su macchine più datate e caratterizzato da una coppa o contorno differente), è infatti severamente vietato, anche se entrambi i cerchi sono teoricamente destinati alla medesima tipologia di veicolo.
Un altro simbolo importante da decifrare è "H2". Questo indica il profilo della sezione del cerchione e si trova solitamente alla fine della sequenza alfanumerica che descrive il cerchio. Per garantire la rigidità strutturale necessaria alle sollecitazioni operative, i produttori ricorrono a rinforzi specifici, comunemente noti come "gobbe". La sigla "H2" fa riferimento a un particolare tipo di queste gobbe, progettate per aumentare la resistenza del cerchio.
L'Interasse delle Viti: Un Parametro Cruciale per la Sicurezza
Un parametro fondamentale, specialmente nel contesto dei carrelli elevatori e dei veicoli industriali, è l'interasse delle viti, comunemente definito come "girobulloni". Questa misura, espressa ad esempio come "5x114", fornisce due informazioni essenziali: il numero dei fori di montaggio (il primo numero, in questo caso 5) e il diametro del cerchio su cui questi fori sono distribuiti (il secondo numero, in questo caso 114 mm). La precisione di queste dimensioni è determinata dal fabbricante, ed è vitale per garantire un montaggio sicuro e stabile del cerchio sul mozzo del veicolo. Un interasse errato non solo impedirebbe il montaggio, ma potrebbe anche compromettere l'integrità strutturale del sistema ruota-mozzo, con conseguenze potenzialmente catastrofiche.
Cerchi per Carrelli Elevatori: Specifiche e Applicazioni
Nel settore dei carrelli elevatori, le dimensioni dei cerchi assumono un'importanza critica, dato il loro impiego in ambienti gravosi e per la movimentazione di carichi pesanti. Un esempio emblematico è il cerchio con specifiche "13.00-25/2.5". Questa notazione racchiude informazioni vitali:
- 13.00: Indica la larghezza del pneumatico in pollici, suggerendo che il veicolo è progettato per ospitare pneumatici con una larghezza di 13 pollici.
- 25: Rappresenta il diametro del cerchio in pollici, specificando che il diametro del cerchio stesso è di 25 pollici.
- 2.5: Si riferisce all'altezza del tallone del cerchio, ovvero lo spessore del bordo, anch'esso espresso in pollici.
Questo tipo di cerchio, con una struttura "5PC" (cinque pezzi) per pneumatici tubeless (TL), è comunemente impiegato su carrelli elevatori per impieghi gravosi, come quelli prodotti da marchi rinomati quali CAT (Caterpillar) e Kalmar. L'utilizzo di questi cerchi è prevalentemente associato a grandi attrezzature meccaniche, tra cui dumper da miniera, caricatori e bulldozer, impiegati in cantieri edili e ambienti minerari.
Vantaggi del Cerchio 13.00-25/2.5 nei Carrelli Elevatori
L'impiego di cerchi con dimensioni "13.00-25/2.5" in applicazioni con carrelli elevatori offre una serie di vantaggi significativi:
- Elevata Capacità di Carico: Il diametro e la larghezza considerevoli di questo cerchio gli consentono di supportare carichi elevati, rendendolo ideale per carrelli elevatori pesanti e operazioni che richiedono la movimentazione di carichi ingenti.
- Buona Stabilità: Un diametro maggiore del cerchio contribuisce a una maggiore stabilità del veicolo, specialmente su terreni irregolari o accidentati, riducendo il rischio di ribaltamento.
- Elevata Resistenza all'Usura: Realizzati con materiali robusti e resistenti all'usura, questi cerchi garantiscono una lunga durata operativa, anche in condizioni di elevato attrito e carico, minimizzando la frequenza di sostituzione e i relativi costi di manutenzione.
- Buona Trazione: Associati a pneumatici adeguati, questi cerchi favoriscono una buona trazione, permettendo ai carrelli elevatori di mantenere prestazioni di guida ottimali su diverse tipologie di terreno.
- Forte Adattabilità: Sono compatibili con vari tipi di carrelli elevatori, inclusi quelli elettrici e a combustione interna, adattandosi alle esigenze di diversi ambienti di lavoro.
- Riduzione delle Vibrazioni: I cerchi di maggiori dimensioni sono in grado di assorbire meglio le vibrazioni trasmesse dal terreno, migliorando il comfort dell'operatore e la stabilità operativa del carrello.
In sintesi, i cerchi "13.00-25/2.5" si distinguono per un'eccellente capacità di carico, stabilità e durata, rendendoli una scelta privilegiata per applicazioni intensive con carrelli elevatori.
Come leggere i parametri sui cerchi? ● Guida Oponeo™
Tipologie di Ruote per Carrelli Elevatori: Materiali e Applicazioni
Le ruote sono componenti essenziali per il corretto funzionamento dei carrelli elevatori, influenzando direttamente prestazioni, sicurezza e durata. Esistono diverse tipologie di ruote, classificate principalmente in base ai materiali di cui sono composte e agli scenari applicativi:
- Pneumatici Pieni: Realizzati interamente in gomma solida, non richiedono gonfiaggio. Offrono eccellente resistenza alla perforazione e lunga durata, con bassi costi di manutenzione. Sono ideali per ambienti difficili, come fabbriche e magazzini, specialmente dove sono presenti oggetti taglienti.
- Pneumatici (con camera d'aria o tubeless): Simili agli pneumatici automobilistici, necessitano di essere gonfiati. Offrono un migliore assorbimento degli urti, rendendoli adatti a terreni irregolari o accidentati, come cantieri edili e banchine.
- Pneumatici in Poliuretano: Realizzati in poliuretano, sono spesso utilizzati sui carrelli elevatori elettrici. Presentano bassa resistenza al rotolamento, resistenza a sostanze chimiche e oli, e sono delicati sui pavimenti. Ideali per interni, magazzini e fabbriche con pavimenti lisci.
- Pneumatici in Nylon: Costituiti da nylon duro, solitamente impiegati in combinazione con ruote metalliche. Sono resistenti all'usura e agli agenti chimici, con bassa resistenza al rotolamento. Adatti per applicazioni con carichi leggeri e dove è richiesta elevata velocità di movimentazione.
- Pneumatico Pieno Elastico: Combinano la durabilità dei pneumatici pieni con il comfort di quelli pneumatici. Presentano un spesso strato di gomma che riveste la ruota metallica, offrendo un buon effetto ammortizzante e ridotta suscettibilità alla perforazione. Adatti per carrelli elevatori pesanti che operano su terreni accidentati.
- Pneumatici Antistatici: Sono pneumatici standard a cui vengono aggiunti materiali antistatici per prevenire l'accumulo di elettricità statica. Fondamentali per la sicurezza in ambienti con materiali infiammabili o esplosivi, prevenendo scintille statiche.
La scelta della tipologia di pneumatico più adatta dipende strettamente dall'ambiente di lavoro e dalle specifiche esigenze operative del carrello elevatore.
Dimensioni dei Cerchi per Diversi Settori Industriali
La nostra azienda vanta una vasta esperienza nella produzione di cerchi per una molteplicità di settori, garantendo soluzioni su misura per ogni esigenza. Oltre ai cerchi per carrelli elevatori, produciamo un'ampia gamma di dimensioni per:
- Macchinari di Ingegneria: Dimensioni come 7.00-20, 7.50-20, 8.50-20, 10.00-20, 14.00-20, fino a dimensioni più imponenti come 36.00-25 e 41.00-63, per attrezzature pesanti impiegate in costruzioni e infrastrutture.
- Estrazione Mineraria: Dimensioni specializzate come 22.00-25, 24.00-25, fino a 44.00-63, progettate per resistere alle condizioni estreme degli ambienti minerari.
- Veicoli Industriali: Una vasta gamma che include 7.00-20, 7.50-20, 8.50-20, 10.00-20, fino a specifiche come DW25x28 e DW25x26, per una varietà di applicazioni industriali.
- Macchine Agricole: Dimensioni come 5.00x16, 6.00-16, 9x15.3, fino a 10x48 e DW23Bx42, per trattori, mietitrebbie e altre attrezzature agricole.
La nostra produzione si distingue per l'elevata qualità, aderendo ai più alti standard qualitativi e vantando oltre 20 anni di esperienza. Siamo orgogliosi di essere fornitori originali per marchi di fama mondiale come Volvo, Caterpillar, Liebherr e John Deere.
La Portata dei Carrelli Elevatori: Comprendere i Limiti Operativi
La comprensione dei parametri tecnici relativi alla portata di un carrello elevatore è fondamentale per un utilizzo sicuro ed efficiente. Questi parametri definiscono le capacità strutturali e prestazionali del mezzo:
- Capacità di Sollevamento Nominale: Il peso massimo che il carrello può sollevare in condizioni standard, espresso in tonnellate (T).
- Interasse del Carico: La distanza orizzontale dal baricentro del carico alla parete anteriore della forca, espressa in millimetri (mm). Questo parametro è cruciale, poiché un aumento della sua distanza riduce automaticamente la capacità di carico effettiva.
- Inclinazione dell'Albero: La capacità del montante di inclinarsi avanti o indietro rispetto alla verticale, facilitando il prelievo e lo scarico dei carichi e prevenendo lo scivolamento delle merci durante il trasporto.
- Massima Velocità di Sollevamento e Guida: Parametri che influenzano direttamente l'efficienza operativa, ma che devono essere attentamente gestiti per evitare danni al carico o alla macchina.
- Raggio di Sterzata Minimo: La distanza minima dal centro di sterzata al punto più esterno e interno del veicolo, che determina la manovrabilità in spazi ristretti.
- Altezza Minima dal Suolo: Indica la capacità del carrello di superare ostacoli a terra senza impatto.
- Passo e Interasse: Distanze tra assi e centri delle ruote, che influenzano la stabilità longitudinale e il raggio di sterzata.
- Larghezza Minima del Canale ad Angolo Retto: Misura che definisce lo spazio minimo necessario per le manovre di un carrello elevatore in corridoi che si intersecano ad angolo retto.
È imperativo che ogni operatore conosca con precisione il carico e la portata del carrello o transpallet con cui lavora. La capacità di carico nominale, spesso indicata sulla targhetta del carrello, rappresenta il limite massimo in condizioni standard. Tuttavia, la capacità di carico effettiva (o portata residua) può diminuire significativamente in base a fattori come l'altezza di sollevamento, la distanza del baricentro del carico e l'utilizzo di accessori.

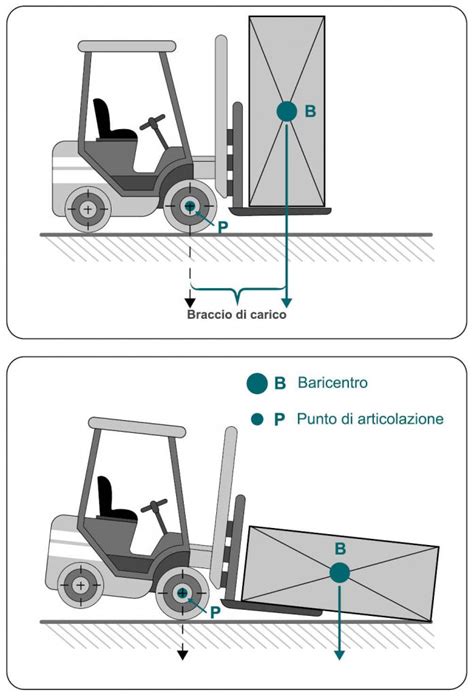

Il diagramma di capacità di carico, presente su ogni carrello industriale, è uno strumento indispensabile per valutare correttamente l'effetto leva e determinare la sicurezza delle operazioni. Questo diagramma, solitamente a tre assi, permette di calcolare il carico utile in base all'altezza di sollevamento e al centro di carico, o viceversa. L'uso di accessori, come le prolunghe per forche, può ulteriormente ridurre la capacità di carico residua, rendendo la corretta interpretazione di questi diagrammi una priorità assoluta per prevenire incidenti.
La scelta delle forche appropriate, inoltre, è fondamentale per ottimizzare le prestazioni del muletto. Esistono diverse tipologie di forche (a perno, FEM, SVG, DIN, Terminal West, imbullonate), ognuna con caratteristiche specifiche per adattarsi a diverse applicazioni e tipi di carico. La lunghezza, la larghezza e lo spessore delle forche devono essere scelti in base alle dimensioni e alla tipologia della merce da movimentare, garantendo un supporto adeguato e prevenendo rischi di instabilità o danni.
Servizio di Scambio Cerchi: Efficienza e Continuità Operativa
Per minimizzare i tempi di fermo macchina, la nostra azienda offre un innovativo servizio di scambio cerchi. Questo servizio, disponibile per quasi tutti i marchi di muletti, consiste nella fornitura di pneumatici nuovi già montati su cerchi di "scorta". Il cliente può così effettuare la sostituzione in loco, in modo rapido e simile a un "pit stop" da competizione, consentendo al muletto di tornare operativo in tempi brevissimi. I pneumatici usati e i relativi cerchi vengono ritirati contestualmente alla consegna dei nuovi. Questo servizio è possibile solo se i cerchi originali del muletto sono in ottime condizioni; in caso contrario, verrà addebitato il costo dei cerchi forniti.
La corretta comprensione e l'applicazione di questi parametri tecnici, dalle marcature sui cerchi alle specifiche di portata dei carrelli elevatori, sono essenziali per garantire la sicurezza, l'efficienza e la longevità delle attrezzature, ottimizzando le operazioni in magazzino e in ogni ambiente di lavoro.
