L'installazione di un'interfaccia comandi al volante sulla vostra Fiat 500L può sembrare un'operazione complessa, ma con le giuste informazioni e una guida passo-passo, diventa un processo gestibile anche per chi non è un esperto di elettronica automobilistica. Questo articolo vi fornirà una panoramica completa, sfruttando le risorse tecniche disponibili per aiutarvi a integrare al meglio questa funzionalità nella vostra vettura.
Comprendere l'Interfaccia Comandi al Volante
Prima di addentrarci nell'installazione, è fondamentale capire cosa sia un'interfaccia comandi al volante e perché sia utile. In sostanza, si tratta di un dispositivo che permette di collegare un nuovo autoradio o un sistema multimediale aftermarket al sistema di comandi presenti sul volante della vostra Fiat 500L. Senza questa interfaccia, l'installazione di un nuovo stereo comporterebbe la perdita della funzionalità dei pulsanti sul volante, come il controllo del volume, il cambio traccia o la risposta alle chiamate. L'interfaccia fa da "ponte" tra il volante e la nuova unità principale, traducendo i segnali in modo che il nuovo sistema possa comprenderli e utilizzarli.
Documentazione Tecnica Essenziale
Per un'installazione di successo, è indispensabile consultare la documentazione tecnica pertinente. Nel vostro caso, diversi documenti sono stati indicati come potenzialmente utili. Tra questi, spiccano:
- Manuale istruzioni serie HSHDHSHDManualeIta.pdf: Questo manuale generico potrebbe contenere informazioni di base sui sistemi di cablaggio o sulle procedure di installazione comuni a vari dispositivi Hardstone.
- Scheda prodotto HSGPS05 ANDROIDHSGPS05.pdf e Caratteristiche HSGPS05HSGPS05_CARATTERISTICHE.pdf: Questi documenti descrivono le specifiche di un'interfaccia GPS specifica, che potrebbe essere rilevante se state considerando l'integrazione di funzionalità di navigazione insieme ai comandi al volante.
- Caratteristiche HSGPS07HSGPS07_CARATTERISTICHE.pdf e Installazione HSGPS07 WinCEHS-GPS07-MANUALE-DI-INSTALLAZIONE.pdf: Simili ai precedenti, ma relativi al modello HSGPS07, offrono dettagli sulle sue caratteristiche e sulla procedura di installazione, inclusa la compatibilità con sistemi WinCE.
- Scheda prodotto Android HSFIA07AM Fiat TipoHS-FIA07-AM.pdf e Cancellazione lampeggio contaKm per HSFIA07AMFIA07-AM_Lampeggio.pdf: Anche se specifici per la Fiat Tipo, questi documenti potrebbero fornire indicazioni utili su come gestire eventuali messaggi di errore o funzionalità specifiche legate all'elettronica di bordo del Gruppo FCA, come il lampeggio del contachilometri.
- Tabella compatibilità interfacce ingresso retrocamera e GPS per auto del Gruppo FCACENTRALINEPERUCONNECTFCA2018.pdf: Questo documento è di fondamentale importanza poiché elenca le compatibilità delle interfacce Hardstone con le centraline UConnect del Gruppo FCA, di cui fa parte la Fiat 500L. Vi aiuterà a identificare il modello di interfaccia comandi al volante corretto per la vostra specifica versione di UConnect.
- ManualediinstallazioneHSS-FC04.pdf e Brochure ingresso retrocamera HSSFC04V (Ultima versione!!! l'interfaccia si chiama HSFFC04V anche se leggete HSSFC04V)HSSFC04V_BROCHURE.pdf e Installazione HSFFC04VHS-F-FC04V-MANUALE-DI-INSTALLAZIONE.pdf: Questi documenti sono relativi alle interfacce HSSFC04/HSFFC04V, progettate specificamente per i sistemi UConnect del Gruppo FCA. Potrebbero essere il punto di partenza per l'installazione dei comandi al volante, dato che spesso queste interfacce gestiscono anche l'ingresso retrocamera.
- AA-SERIE-QUICK-GUIDE.pdf e HSCPAA01-ManualeInstallazione(ita)web.pdf: Questi manuali riguardano specificamente le interfacce per Apple CarPlay e Android Auto, che spesso si integrano con le funzionalità dei comandi al volante.
È cruciale scaricare e leggere attentamente questi manuali prima di iniziare qualsiasi lavoro.
Identificare l'Interfaccia Corretta
La Fiat 500L, a seconda dell'anno di produzione e del sistema multimediale di fabbrica (UConnect), può richiedere interfacce specifiche. La tabella di compatibilità CENTRALINEPERUCONNECTFCA2018.pdf è il vostro miglior alleato per identificare il modello di interfaccia comandi al volante Hardstone più adatto. Cercate la sezione relativa alla Fiat 500L e verificate quale interfaccia è indicata per il vostro sistema UConnect (ad esempio, UConnect 5", UConnect 6.5").
Spesso, le interfacce che gestiscono i comandi al volante sono le stesse che permettono l'integrazione di una retrocamera o di un sistema di navigazione GPS aftermarket. Documenti come HSS-FC05A.pdf e HSF-FC05A-MANUALEDIINSTALLAZIONE.pdf, che si riferiscono a interfacce per il sistema VP2 7" della Fiat Tipo, potrebbero offrire spunti utili per la vostra 500L se condivide la stessa architettura elettronica.
Procedura Generale di Installazione
Sebbene ogni interfaccia possa avere peculiarità, la procedura generale di installazione dei comandi al volante per la Fiat 500L segue alcuni passaggi comuni:
- Disconnessione della Batteria: Per motivi di sicurezza, scollegate sempre il terminale negativo della batteria prima di iniziare qualsiasi lavoro sull'impianto elettrico dell'auto.
- Rimozione dell'Autoradio di Fabbrica: Questo è spesso il passaggio più delicato. Potrebbe essere necessario utilizzare attrezzi specifici per estrarre l'unità principale senza danneggiare le finiture interne. Consultate il manuale della vostra 500L o cercate guide online specifiche per la rimozione dell'autoradio della vostra vettura.
- Accesso ai Cablaggi del Volante: Una volta rimosso l'autoradio, dovrete accedere ai connettori che provengono dal volante. Questi connettori sono solitamente collegati all'autoradio di fabbrica.
- Collegamento dell'Interfaccia: L'interfaccia comandi al volante avrà diversi cavi.
- Un connettore si collegherà alla presa originale del volante (quella che era collegata all'autoradio di fabbrica).
- Un altro connettore fornirà l'alimentazione e la massa all'interfaccia.
- Infine, ci saranno dei cavi specifici (spesso identificati come "Steering Wheel Control" o SWC) che andranno collegati all'ingresso comandi al volante del vostro nuovo autoradio aftermarket. È fondamentale consultare il manuale del nuovo autoradio per identificare questi ingressi e la loro funzione.
- Se l'interfaccia gestisce anche altre funzioni (come la retrocamera o il GPS), dovrete collegare anche i relativi cavi secondo le istruzioni specifiche del manuale dell'interfaccia. Ad esempio, per la retrocamera, potreste dover collegare un cavo al sensore di retromarcia per attivare automaticamente il display.
- Collegamento del Nuovo Autoradio: Collegate il nuovo autoradio all'interfaccia comandi al volante e ai suoi cablaggi specifici (alimentazione, altoparlanti, antenna, ecc.).
- Test Preliminare: Prima di rimontare tutto, ricollegate temporaneamente la batteria e accendete il sistema. Verificate che il nuovo autoradio funzioni correttamente e, soprattutto, che i comandi al volante rispondano alle vostre pressioni. Provate tutte le funzioni: volume su/giù, cambio traccia, risposta chiamata, ecc.
- Rimontaggio: Se tutto funziona, scollegate nuovamente la batteria, rimontate con cura l'autoradio e le finiture interne. Ricollegate il terminale negativo della batteria.
- Test Finale: Accendete nuovamente il sistema e verificate che tutto sia operativo.

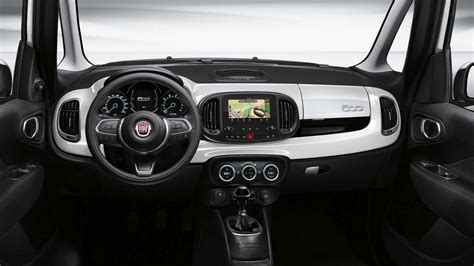

FIAT | 500L - Sistema Uconnect™
Considerazioni Specifiche per la Fiat 500L e UConnect
Il sistema UConnect presente sulla Fiat 500L può presentare delle complessità, soprattutto nelle versioni più recenti. La documentazione CENTRALINEPERUCONNECTFCA2018.pdf è quindi cruciale. Potrebbe essere necessario un adattatore specifico o un cablaggio dedicato per il "flat invertito" per le versioni UConnect 5" del 2018, come suggerito dal file FLATINVERTITOUCONNECT52018.mp4. Questo indica che non tutte le interfacce si collegano direttamente; a volte è necessario un componente aggiuntivo per adattare il segnale.
Inoltre, alcuni sistemi aftermarket, come quelli basati su Android (es. HS-FIA07-AM.pdf per Fiat Tipo o HSAUD05-AK.pdf per Audi che potrebbero avere logiche simili), potrebbero richiedere una procedura di "cancellazione lampeggio contaKm" (come indicato in FIA07-AMLampeggio.pdf) per evitare che il sistema di bordo segnali un errore dopo la sostituzione dell'unità principale. Questo aspetto va verificato attentamente nel manuale specifico dell'interfaccia che acquisterete.
Integrazione di Funzionalità Aggiuntive
Molte interfacce comandi al volante per il Gruppo FCA sono "multiruolo" e permettono di integrare anche altre funzionalità:
- Retrocamera: Documenti come HSRCFJ01VBROCHURE.pdf, VHSRC-FJ01V-MANUALEINSTALLAZIONE.pdf, HSRC-FJ03VBrochure.pdf, HSF-FJ04VBrochure.pdf e HSRC-FJ04V-Manuale_Installazione.pdf descrivono l'installazione di interfacce per retrocamere specifiche per diverse dimensioni di display UConnect (6.5", 7", 8.4"). Se la vostra interfaccia comandi al volante lo supporta, potrete collegare una telecamera di retromarcia aftermarket.
- Navigazione GPS: Interfacce come HSGPS05.pdf e HSGPS07.pdf sono dedicate all'integrazione di moduli GPS, sia per sistemi Android che WinCE. Se state cercando di aggiungere la navigazione a un sistema che non la prevede di serie, questa è un'opzione da considerare.
- Apple CarPlay / Android Auto: I manuali AA-SERIE-QUICK-GUIDE.pdf e HSCPAA01-ManualeInstallazione(ita)web.pdf indicano la disponibilità di interfacce dedicate per utilizzare queste funzionalità, che si integrano perfettamente con i comandi al volante.
Risoluzione dei Problemi Comuni
- Comandi non funzionanti: Il problema più comune è che i comandi al volante non rispondono. Questo può essere dovuto a un cablaggio errato (cavi SWC collegati male o alla porta sbagliata sul nuovo autoradio), a un'interfaccia non compatibile con la specifica versione UConnect, o a un'impostazione errata nel menu del nuovo autoradio (se presente la funzione di apprendimento dei comandi).
- Messaggi di errore sul display: Come accennato, la sostituzione dell'unità di fabbrica può talvolta generare messaggi di errore. Assicuratevi di aver seguito le istruzioni per la cancellazione di eventuali codici di errore o che l'interfaccia sia progettata per evitarli.
- Perdita di altre funzioni: In rari casi, un'installazione errata potrebbe causare la perdita di altre funzioni (es. sensori di parcheggio, USB di fabbrica). Verificate che tutti i connettori originali siano stati ricollegati correttamente o che l'interfaccia sia stata collegata nel modo corretto per mantenere queste funzionalità.
Se doveste incontrare difficoltà, è sempre consigliabile consultare il supporto tecnico del produttore dell'interfaccia o rivolgersi a un installatore professionista. La documentazione fornita, come HSDPM9G.pdf e HSMGA50.pdf (specchio retrovisore con monitor), sebbene non direttamente correlata ai comandi al volante, dimostra la varietà di accessori elettronici disponibili per personalizzare l'auto, evidenziando la necessità di una corretta integrazione di ciascuno.
