Integrazione iPod e iPhone nelle BMW Serie 3 E90: Guida Completa all'Interfaccia Dension Gateway 500

L'integrazione di dispositivi multimediali moderni come iPod, iPhone e chiavette USB nei sistemi di infotainment automobilistici meno recenti può rappresentare una sfida. Tuttavia, soluzioni avanzate come l'interfaccia Dension Gateway 500 offrono una risposta completa ed elegante per i proprietari di BMW E90, E91, E92 ed E93, nonché altri modelli dotati di sistema digitale MOST o D2B (fibra ottica). Questa interfaccia consente di collegare e gestire tali dispositivi, offrendo un'esperienza multimediale aggiornata e mantenendo al contempo l'estetica e la funzionalità dell'impianto originale della vettura.

Funzionalità dell'Interfaccia Dension Gateway 500

L'interfaccia Dension Gateway 500 è un dispositivo digitale che si integra perfettamente con i sistemi di interconnessione per le informazioni multimediali nei veicoli, come la rete MOST (Media Oriented Transport System) o D2B. Questi sistemi, basati su fibra ottica, sono comunemente presenti in auto di fascia alta di marchi come Audi, BMW, Mercedes e Porsche, e talvolta anche in Aston Martin, Saab e Volvo.

Una volta installato, il Gateway 500 permette di:

• Collegare e gestire iPod e iPhone: Supporta un'ampia gamma di modelli, inclusi iPod Classic (4ª, 5ª, 6ª, 7ª, 8ª generazione), iPod Nano (1ª, 2ª, 3ª, 4ª, 5ª generazione), iPod Touch (1ª, 2ª generazione) e iPhone (2G, 3G, 3Gs, 4G).
• Utilizzare porte USB: Consente la connessione di memorie pendrive per la riproduzione musicale.
• Predisposizione per kit vivavoce Bluetooth: Offre la possibilità di effettuare e ricevere chiamate telefoniche o ascoltare musica in streaming dal telefono associato, purché abbinato all'accessorio "iPhone Holder Bluetooth per gateway".
• Visualizzazione delle informazioni: Sul display originale della vettura, è possibile visualizzare informazioni sui brani (text), la rubrica telefonica e l'ID del chiamante. La navigazione nella rubrica telefonica avviene tramite i comandi dell'autoradio o del volante, se presenti.
• Ricarica dispositivi: L'interfaccia ricarica l'iPod o l'iPhone durante la guida.
• Controllo completo dai comandi originali: La gestione dei file multimediali e la navigazione tra playlist e brani avviene direttamente tramite l'autoradio originale o i comandi al volante, senza la necessità di aggiungere dispositivi esterni o visibili.
• Funzionalità video (opzionale): La visualizzazione di video da iPod o DVD sul display originale della vettura è possibile, ma richiede l'utilizzo dell'Audio Video Router (AVR) e/o una sorgente DVD esterna.

Contenuto della Confezione e Installazione

Il kit dell'interfaccia Gateway 500 include tutto il necessario per l'installazione:

• Interfaccia Gateway 500
• Cablaggio alimentazione
• Cablaggio a fibre ottiche
• Cavo di prolunga USB
• Cavo di docking per iPod/iPhone
• Aux-box per la connessione di sorgenti dotate di uscita AUX/Cuffie, dotato di un commutatore per alternare tra Gateway 500 e CD changer originale.
• Guida per l'utilizzo.

L'installazione è progettata per essere eseguita senza lasciare alcun cablaggio a vista, garantendo la massima integrazione e il rispetto dell'estetica originale dell'auto. È importante notare che l'abilitazione da parte del concessionario BMW potrebbe essere necessaria in alcuni casi, come indicato nella guida per l'installazione. Per i sistemi con CIC Professional, potrebbe essere richiesta l'abilitazione del CD changer.

Compatibilità con i Sistemi BMW Serie 3 E90 e Altri Modelli

La Dension Gateway 500 è compatibile con una vasta gamma di modelli BMW e sistemi iDrive. Per la Serie 3 E90, E91, E92, E93, la compatibilità si estende ai modelli dal 2005 al 2011, coprendo diverse configurazioni:

• Senza i-Drive, Professional
• Con i-Drive, Business (M-ASK, 6.5", singolo slot)
• Con i-Drive, Professional (CCC, 8.8", doppio slot)
• CIC Professional (8.8", doppio slot) per i modelli dal 2009 al 2011.

È fondamentale verificare la compatibilità esatta del sistema/autoradio installato sulla propria auto prima dell'acquisto. La tabella di compatibilità dettagliata include anche le seguenti serie e modelli BMW:

• Serie 1: E81, E82, E87, E88 (dal 2004 al 2011)
• Serie 5: E60, E61 (dal 2003 al 2010)
• Serie 6: E63, E64 (dal 2003 al 2010)
• Serie 7: E65, E66 (dal 2001 al 2009)
• X5: E70 (dal 2007)

Note importanti sulla compatibilità:

1. Le versioni per il mercato giapponese non sono supportate.
2. Potrebbe essere necessaria l'abilitazione da parte del concessionario BMW.
3. Per i sistemi CIC Professional, la sorgente CD changer deve essere abilitata o fatta abilitare.
4. La funzionalità "text" (visualizzazione delle informazioni sui brani) non è supportata da alcuni sistemi della Serie 7 E65/E66 (2001-2005).
5. I sistemi dual I-Drive non sono supportati.

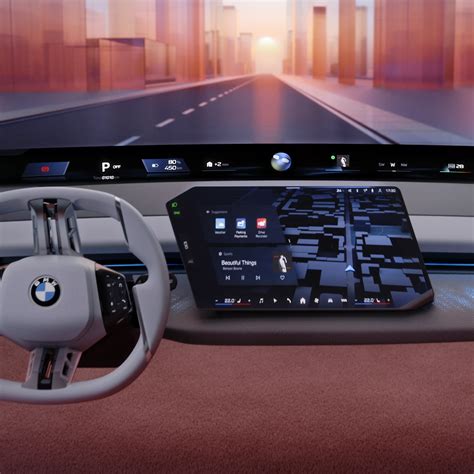

Comprendere i Sistemi iDrive BMW: Un Fattore Chiave per l'Aggiornamento

L'interfaccia Dension Gateway 500 è un esempio di come sia possibile modernizzare l'esperienza di infotainment di una BMW senza alterare l'unità principale. Tuttavia, per qualsiasi aggiornamento o integrazione, è cruciale comprendere la versione del sistema iDrive presente nel veicolo. iDrive è il sistema di informazione e intrattenimento di bordo di BMW, che controlla funzioni come audio, navigazione e telefono.

Esistono diversi metodi per identificare la versione del proprio sistema iDrive, che possono influenzare la scelta e l'installazione di interfacce o schermi aftermarket:

1. Determinazione Basata sull'Anno di Produzione

Questo metodo si applica ai sistemi CCC, CIC, NBT e NBT Evo. Tuttavia, non è sempre completamente accurato a causa delle possibili variazioni nel mese di produzione tra paesi o regioni.

• CCC (Car Communication Computer): Generalmente presente in modelli prodotti tra il 2003 e il 2009, come la Serie 3 E90 (03/2005 - 09/2008), Serie 1 E81/E82/E87/E88 (06/2004 - 09/2008), Serie 5 E60/E61 (12/2003 - 11/2008), Serie 6 E63/E64 (12/2003 - 11/2008), X5 E70 (03/2007 - 10/2009) e X6 E72 (05/2008 - 10/2009).
• CIC (Car Information Computer): Generalmente presente in modelli prodotti tra il 2008 e il 2015, come la Serie 3 E90/E91/E92/E93 (09/2008 - 10/2013) e F30/F31/F34/F80 (02/2012 - 11/2012), Serie 1 E81/E82/E87/E88 (09/2008 - 03/2014) e F20/F21 (09/2011 - 03/2013), Serie 5 E60/E61 (11/2008 - 05/2010) e F07/F10/F11 (dal 2009 al 2012).
• NBT (Next Big Thing - CIC-HIGH): Introdotto in modelli prodotti tra il 2012 e il 2016, coprendo Serie 1 F20/F21 (03/2013 - 03/2015), Serie 2 F22 (11/2013 - 03/2015), Serie 3 F30/F31/F34/F80 (11/2012 - 07/2015), Serie 4 F32/F33/F36 (dal 2013 al 2015), Serie 5 F07/F10/F11/F18 (dal 2012), Serie 6 F06/F12/F13 (dal 2013), Serie 7 F01/F02/F03 (07/2012 - 06/2015), X3 F25 (04/2013 - 03/2016), X4 F26 (04/2014 - 03/2016), X5 F15/F85 (08/2014 - 07/2016), X6 F16/F86 (08/2014 - 07/2016), i3 (09/2013) e i8 (04/2014).
• NBT Evo (Next Big Thing Evolution): Suddiviso in ID4 (03/2015 - 06/2016) e ID5/ID6 (07/2016 - 2022 a seconda del modello). Riguarda un'ampia gamma di modelli, tra cui Serie 1, 2, 3, 4, 6, 7, X1, X2, X3, X4, X5, X6, i3 e i8.
• MGU18 (iDrive 7.0) (Multimedia Graphics Unit): Presente nei modelli più recenti dal 2018 in poi, come Serie 3 G20, Serie 4 G22, Serie 5 G30, Serie 6 G32, Serie 7 G11, Serie 8 G14/G15, M8 G16, i3 I01, i8 I12/I15, X3 G01, X4 G02, X5 G05, X6 G06, X7 G07 e Z4 G29.
• MGU21 (iDrive 8.0): Presente nei modelli più recenti dal 2021/2022 in poi, come Serie 3 G20, iX1, i4 e iX.

2. Controllo del Pin LVDS e dell'Interfaccia Radio

Un metodo più tecnico prevede l'esame dei pin dell'interfaccia LVDS e dell'interfaccia principale della radio.

• CCC: ha un'interfaccia a 10 pin.
• CIC: ha un'interfaccia a 4 pin.
• NBT ed Evo: hanno un'interfaccia a 6 pin.

Inoltre, le diverse versioni del sistema iDrive presentano interfacce radio principali con leggere differenze estetiche o di connettività.

3. Utilizzo del Decodificatore VIN

Il numero di identificazione del veicolo (VIN) può essere utilizzato con un decoder VIN online per determinare in modo preciso la versione dell'iDrive installata.

Vantaggi dell'Aggiornamento a Schermi Android (o Interfacce Simili)

Sebbene l'interfaccia Dension Gateway 500 integri i dispositivi Apple e USB mantenendo il sistema iDrive originale, molti proprietari di auto considerano anche l'aggiornamento a schermi Android per un'esperienza più moderna. Simili vantaggi si possono riscontrare nell'utilizzo di interfacce avanzate che abilitano funzionalità come Apple CarPlay e Android Auto.

• Effetto di visualizzazione superiore: Gli schermi Android offrono risoluzioni più elevate e una visualizzazione più chiara, migliorando l'esperienza utente.
• Supporto per più applicazioni e software: Consentono l'accesso a una vasta gamma di app per la vita quotidiana e l'intrattenimento, dalla riproduzione video online all'interazione con assistenti vocali.
• CarPlay e Android Auto integrati: Molti schermi Android supportano funzioni CarPlay e Android Auto, consentendo la connessione wireless dello smartphone per un'esperienza di intrattenimento in auto più intelligente e sicura.
• Velocità di aggiornamento elevata: Offrono un migliore supporto software e più funzionalità nel tempo.
• Installazione non distruttiva: Spesso non richiedono riprogrammazione o taglio di cavi, preservando l'integrità e la sicurezza del veicolo.

È fondamentale scegliere apparecchiature di alta qualità e, se necessario, affidarsi a servizi di installazione professionali per garantire stabilità e sicurezza dopo l'aggiornamento. Le conoscenze tecniche richieste per tali installazioni possono essere considerevoli, quindi il supporto professionale è spesso consigliato.

Interfacce iPod Porsche: Un Parallelo con le Soluzioni BMW

Il concetto di interfaccia per iPod non è esclusivo di BMW. Anche per le Porsche, esistono soluzioni simili per integrare dispositivi multimediali moderni. Le interfacce Porsche iPod consentono ai dispositivi Apple di connettersi direttamente al sistema di infotainment di fabbrica, garantendo una riproduzione audio di alta qualità e il controllo tramite l'unità principale o i pulsanti al volante.

Queste interfacce sono progettate per mantenere l'aspetto originale (OEM) del veicolo e offrono una soluzione affidabile per collegare librerie musicali digitali ai sistemi audio Porsche. Le funzioni principali includono:

• Collegamento di dispositivi iPod all'unità principale di fabbrica.
• Controllo delle tracce e delle playlist tramite i comandi in auto.
• Riproduzione audio digitale pulita e diretta.
• Ricarica dei dispositivi Apple compatibili.
• Mantenimento dell'integrazione e dell'aspetto in stile OEM.
• Soluzione multimediale pratica senza sostituire il sistema di fabbrica.

Le interfacce iPod, come qualsiasi componente elettronico, possono deteriorarsi a causa dell'età, dei cambiamenti di compatibilità e di fattori ambientali. Cause comuni di guasto includono usura del cavo, problemi di compatibilità con dispositivi Apple più recenti o aggiornamenti iOS, guasto dell'elettronica interna o errori di comunicazione software/firmware. La sostituzione è consigliata quando la riproduzione audio diventa inaffidabile, il dispositivo non viene più riconosciuto, i controlli smettono di rispondere o si desidera aggiornare a formati multimediali più recenti.

Aggiornamenti Avanzati: CarPlay e Android Auto Wireless per Porsche PCM 3.0 (Interfaccia MOST)

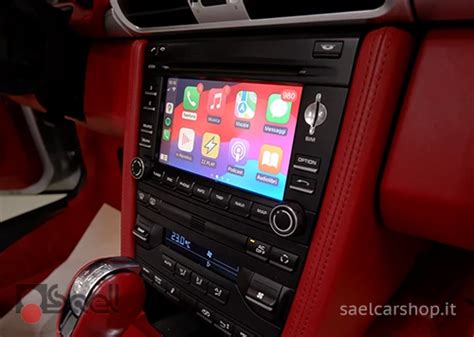

Un esempio di aggiornamento avanzato è l'interfaccia MR12volt P3000-PM30 per Porsche PCM 3.0, che aggiunge Apple CarPlay e Android Auto wireless. Questa soluzione si integra direttamente con il sistema audio a fibra ottica MOST, mantenendo la piena funzionalità e la qualità audio originali senza la necessità di un ingresso AUX.

Le caratteristiche chiave di questa interfaccia includono:

• Apple CarPlay e Android Auto wireless: Offre la connettività moderna degli smartphone.
• Integrazione diretta con la fibra MOST: A differenza dei sistemi basati su AUX, garantisce una trasmissione audio digitale diretta, senza perdita di segnale, ritardo o conversione analogica.
• Qualità audio originale mantenuta: Completamente compatibile con l'amplificatore di fabbrica e con i sistemi audio Base e BOSE.
• Integrazione OEM perfetta: Mantiene l'aspetto e i controlli originali.

Note importanti sull'installazione per questo tipo di interfaccia:

• I veicoli dotati di modulo TV di serie potrebbero richiedere un bypass tramite un connettore ad anello ottico.
• Non è necessaria alcuna codifica, poiché il sistema si attiva automaticamente tramite il menu PCM del televisore.
• L'installazione professionale è fortemente consigliata.

Questa soluzione evidenzia l'importanza dell'integrazione diretta digitale (MOST) rispetto ai sistemi basati su AUX, che possono comportare una chiarezza del suono ridotta e possibili ritardi audio a causa della trasmissione del segnale analogico. Le funzionalità audio avanzate offerte da tali interfacce possono includere equalizzatori DSP a 15 bande, controllo indipendente del volume di navigazione/media/microfono, supporto per l'audio Apple Lossless e chiarezza migliorata delle chiamate Bluetooth e streaming audio Bluetooth.

In sintesi, sia per BMW che per Porsche e altri veicoli di lusso con sistemi di infotainment complessi, le interfacce per l'integrazione di dispositivi moderni rappresentano una soluzione efficace per aggiornare l'esperienza multimediale a bordo, preservando l'estetica e le funzionalità originali del veicolo. La scelta dell'interfaccia giusta dipende dalla versione specifica del sistema iDrive (o equivalente) e dalle funzionalità desiderate, rendendo essenziale una ricerca accurata e, in molti casi, il supporto di professionisti.
