Interfaccia NMEA 2000 per Motori Volvo Penta: Una Guida Completa all'Integrazione Digitale

L'integrazione dei dati del motore sulla rete di bordo è diventata una componente fondamentale per la navigazione moderna. Per i proprietari di imbarcazioni equipaggiate con motori Volvo Penta, Yanmar, Mercury, BRP Rotax e altri motori che utilizzano il protocollo J1939, l'interfaccia NMEA 2000 rappresenta una soluzione chiave per accedere a una vasta gamma di informazioni vitali direttamente sui propri display di navigazione. Questo articolo esplora in dettaglio come queste interfacce funzionano, quali motori sono compatibili e come possono migliorare l'esperienza di navigazione.

Il Protocollo NMEA 2000: La Spina Dorsale della Comunicazione Digitale Nautica

Il protocollo NMEA 2000 è uno standard di comunicazione di rete per dispositivi elettronici marini. Nato nel 2001 come evoluzione del precedente protocollo NMEA 0183, il NMEA 2000 si basa sul sistema CAN (Controller Area Network), un protocollo ampiamente utilizzato anche nel settore automobilistico e dei veicoli pesanti, come il protocollo J1939. Questa architettura permette a diversi dispositivi di scambiare dati in modo efficiente e affidabile tramite un cavo di rete comune, noto come Backbone Cable.

A differenza del suo predecessore, NMEA 0183, che era un sistema di comunicazione seriale punto-punto, NMEA 2000 è una vera e propria rete. Questo significa che più dispositivi possono essere collegati allo stesso bus, consentendo una maggiore flessibilità e scalabilità. L'alimentazione è integrata direttamente nel cavo Backbone, semplificando l'installazione. Inoltre, il protocollo NMEA 2000 supporta anche la comunicazione con dispositivi che utilizzano altri protocolli, come NMEA 0183, tramite appositi gateway, ampliando ulteriormente la compatibilità.

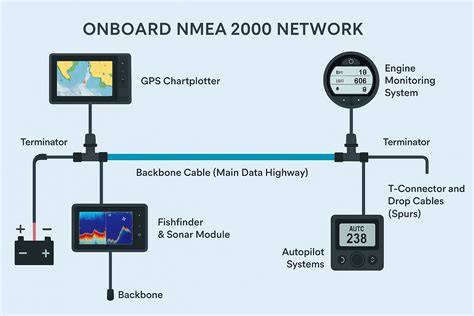

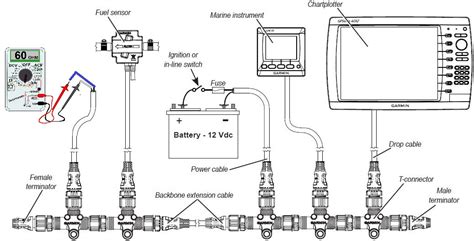

La Struttura di una Rete NMEA 2000

Una rete NMEA 2000 è composta da diversi elementi essenziali:

• Backbone Cable: Il cavo principale che funge da spina dorsale della rete. È direttamente collegato all'alimentazione a 12V dell'imbarcazione. È fondamentale che la rete sia alimentata da un unico punto per evitare problemi di compatibilità o danni ai dispositivi. Se la rete viene collegata anche a un motore, è necessario installare un isolatore di alimentazione.
• Dispositivi/Sensori: I vari strumenti elettronici marini come chartplotter, display multifunzione (MFD), tachimetri, sensori di velocità, profondità, ecc.
• Connettori a T (T-Connectors): Utilizzati per collegare ciascun dispositivo al Backbone Cable.
• Drop Cable: Cavi più corti che collegano i dispositivi al Backbone tramite i connettori a T.
• Terminatori: Posizionati alle estremità del Backbone Cable per completare la rete e garantire il corretto flusso dei dati. Possono essere terminatori in linea o terminatori a T.

Tipi di Connettori NMEA 2000

Nel contesto della nautica, i connettori NMEA 2000 più comuni sono di tipo Mini e Micro. Questi si differenziano per la disposizione dei pin e sono disponibili sia in versione maschio che femmina. È importante notare che il tipo di connettore da solo non rivela il protocollo utilizzato dallo strumento o dal sensore. Per questo, è sempre consigliabile consultare il manuale utente del prodotto. Oltre a questi, esistono connettori più datati, come quelli della serie SeaTalk1 di Raymarine, e connettori specifici per il protocollo J1939 che possono essere adattati a una rete NMEA 2000 tramite gateway.

Gateway J1939 a NMEA 2000: La Chiave per i Dati del Motore

Il punto focale per integrare i dati dei motori Volvo Penta e di altri produttori è l'utilizzo di un gateway J1939 a NMEA 2000. Il protocollo J1939 è diventato lo standard de facto per la comunicazione dei dati del motore su molte imbarcazioni a partire dal 2004, anche se motori più datati, persino precedenti al 2000, possono supportarlo.

Questo tipo di dispositivo funge da ponte tra la rete J1939 del motore e la rete digitale NMEA 2000 dell'imbarcazione. In questo modo, è possibile visualizzare dati cruciali del motore, quali:

• Giri motore (RPM)
• Ore motore
• Temperatura dell'acqua di raffreddamento
• Consumo di carburante
• Pressione dell'olio
• Pressione di sovralimentazione
• Stato del trim
• Codici di errore (a seconda del motore e del gateway)

Tutte queste informazioni possono essere visualizzate in modo chiaro e intuitivo su chartplotter, display multifunzione (MFD) o strumenti dedicati come l'IS10.

Compatibilità dei Motori Volvo Penta

Le interfacce NMEA 2000 sono particolarmente rilevanti per i possessori di motori Volvo Penta, grazie all'ampia compatibilità con i loro sistemi di gestione elettronica del motore (EVC - Electronic Vessel Control). I motori Volvo Penta compatibili includono:

• Tutte le versioni di EVC-B, EVC-C, EVC-D ed EVC-E: Queste rappresentano le generazioni più diffuse dei sistemi EVC.
• EVC-A MC (ad esempio D3-160A-A) ed EVC-A EC (noti anche come EVCmc ed EVCec): Versioni precedenti ma ancora supportate.
• Serie D1 e D2 con interfaccia MDI (Mechanical Diesel Interface), come D2-40F: Per questi motori, è necessario l'adattatore MDI per poter comunicare i dati.
• Motori diesel EDCIII e EDC IV (EMS 2.0, EMS 2.2): Sistemi di iniezione elettronica avanzati.
• Motori EFI con centralina MEFI4B o modelli successivi (benzina 2004-2005), con o senza EVC: Motori a benzina con sistemi di iniezione elettronica.
• Tutti i motori EGC (benzina, 2005 e successivi), con o senza sistema EVC: I più recenti motori a benzina.

È importante notare che, sebbene il protocollo J1939 sia lo standard, alcuni motori più vecchi potrebbero richiedere adattatori specifici o potrebbero non essere in grado di fornire tutti i dati disponibili sui modelli più recenti. La consultazione con un rivenditore Volvo Penta autorizzato può aiutare a verificare la compatibilità specifica del proprio sistema.

Gateway Specifici e Soluzioni di Integrazione

Esistono diversi dispositivi sul mercato che funzionano come gateway J1939 a NMEA 2000. Uno di questi è il dispositivo YDEG-04, che è compatibile con una vasta gamma di dispositivi NMEA 2000. Questo tipo di accoppiatore è dotato di un connettore NMEA 2000 Micro, che è compatibile con il connettore DeviceNet Micro utilizzato da produttori come Garmin.

Questi gateway sono progettati per essere plug-and-play, ovvero iniziano a funzionare non appena vengono installati, senza richiedere configurazioni complesse o impostazioni software aggiuntive. È fondamentale che il dispositivo non invii dati alle reti del motore, ma si limiti a ricevere e trasmettere i dati dal motore alla rete NMEA 2000. Per garantire la sicurezza e prevenire loop di massa o interferenze, molti di questi gateway includono un isolatore ottico ad alta tensione tra la rete NMEA 2000 e la rete J1939.

Alcuni produttori offrono soluzioni integrate. Ad esempio, Volvo Penta Connect, tramite l'app gratuita Volvo Penta Easy Connect, offre una panoramica versatile dei dati dell'imbarcazione e del motore, oltre a informazioni sulla rotta. L'interfaccia di Easy Connect include la funzione NMEA 2000, permettendo di collegare il dispositivo a una rete NMEA esistente e accedere a dati aggiuntivi come quelli provenienti da sensori di velocità e profondità. Questa app è compatibile con dispositivi iOS (a partire dalla versione 10) e Android (disponibile dal secondo trimestre 2018). È compatibile con una varietà di motori Volvo Penta prodotti a partire dal 2003. Tuttavia, per i motori D1 e D2, e per i motori prodotti prima del 2009, l'app Easy Connect potrebbe non fornire codici di errore.

Costi e Alternative

I componenti NMEA 2000, come molti componenti elettronici marini, possono avere un costo considerevole. Questo ha portato alcuni utenti a esplorare soluzioni più economiche o a considerare la possibilità di costruire interfacce fai-da-te. Tuttavia, la complessità dei protocolli di comunicazione e la necessità di garantire l'affidabilità e la sicurezza dei dati del motore rendono questa opzione non banale.

Alcuni utenti hanno suggerito l'utilizzo di cavi o adattatori di altri produttori, come Raymarine, per creare connessioni più economiche. Ad esempio, con il cavo ad Y e un convertitore NMEA 2000 Volvo Penta, si cerca una soluzione più semplice ed economica. In alcuni casi, come con i motori Yanmar, è stato riscontrato che un cavo e un adattatore specifici sono stati immediatamente riconosciuti e hanno funzionato senza problemi su display come il B&G Zeus 3.

Una volta effettuato il collegamento fisico, è importante verificare se è necessaria un'attivazione software specifica nel sistema EVC del motore o nel display di navigazione (come un Garmin o un Raymarine C80). In molti casi, i gateway moderni sono progettati per essere auto-configuranti, ma è sempre buona norma consultare la documentazione del proprio sistema.

Considerazioni sulla Compatibilità e Protocolli

È fondamentale comprendere i protocolli utilizzati dai propri strumenti e motori prima di tentare la creazione di una rete NMEA 2000 o l'integrazione di nuovi dispositivi. Oltre a NMEA 2000 e J1939, altri protocolli utilizzati nella nautica includono NMEA 0183, J1708, J1587 e V-CAN. Esistono diversi gateway disponibili sul mercato per convertire dati tra questi protocolli, permettendo, ad esempio, di convertire dati NMEA 0183 in NMEA 2000. La Yamaha, ad esempio, utilizza il protocollo J1939 che è facilmente convertibile in NMEA 2000 e interfacciabile con dispositivi Garmin.

La scelta di un'interfaccia NMEA 2000 per i dati del motore Volvo Penta o di altri produttori è un passo significativo verso una navigazione più informata e sicura. Permette di avere sotto controllo parametri vitali del propulsore, ottimizzare i consumi e diagnosticare potenziali problemi in modo rapido ed efficiente, integrando queste informazioni preziose nel sistema di navigazione principale dell'imbarcazione.
