L'integrazione di sistemi aftermarket per l'infotainment all'interno di veicoli moderni, come la Volkswagen Passat B7, spesso solleva interrogativi riguardo alla compatibilità e all'utilizzo delle funzionalità esistenti, in particolare quelle legate ai comandi al volante. L'interfaccia Yatour, insieme ad altri dispositivi simili, si propone di colmare questo divario, permettendo di mantenere o aggiungere la funzionalità dei comandi al volante anche con autoradio non originali. Per comprendere appieno come queste interfacce operano e quali sono le loro implicazioni, è fondamentale addentrarsi nei protocolli di comunicazione e nelle diverse tipologie di interfacce disponibili.
Protocolli di Comunicazione: Il Linguaggio dei Comandi al Volante
I sistemi di comandi al volante non comunicano in modo univoco. Essi utilizzano diversi protocolli di comunicazione per trasmettere i segnali dei pulsanti all'autoradio. La comprensione di questi protocolli è il primo passo per garantire la corretta integrazione di un'interfaccia aftermarket.
Il Protocollo Resistivo: Semplicità e Diffusione
Il protocollo resistivo è il più semplice e, storicamente, il più diffuso. In questo sistema, ogni pulsante sul volante è collegato a una resistenza specifica. Quando un pulsante viene premuto, esso chiude un circuito, introducendo la resistenza associata nel percorso del segnale. L'autoradio, ricevendo questo segnale, misura la tensione risultante. Ogni valore di tensione corrisponde a una resistenza unica, che a sua volta viene interpretata come un comando differente, come ad esempio l'aumento del volume, il cambio traccia o la selezione della sorgente.
Le interfacce resistive universali sono progettate per superare le differenze tra i sistemi originali e quelli aftermarket. Queste interfacce includono tabelle di resistenze programmabili. Esse hanno il compito di replicare i valori resistivi originali del veicolo, convertendoli poi in segnali comprensibili per l'autoradio aftermarket. La procedura di configurazione di queste interfacce solitamente richiede un'operazione di "apprendimento". L'utente preme sequenzialmente i vari pulsanti sul volante, mentre l'interfaccia memorizza i valori resistivi associati a ciascuna funzione. Questo processo permette all'interfaccia di creare una mappa personalizzata dei comandi.
Il Protocollo CAN-BUS: La Comunicazione Digitale Moderna
Il protocollo CAN-BUS (Controller Area Network) rappresenta uno standard di comunicazione digitale ampiamente utilizzato nei veicoli moderni. La sua funzione primaria è lo scambio di informazioni tra le diverse centraline elettroniche del veicolo. A differenza del sistema resistivo, il CAN-BUS trasmette dati in modo digitale, sotto forma di messaggi codificati.
Le interfacce CAN-BUS si collegano direttamente alla rete dati del veicolo. Esse sono in grado di decodificare i messaggi digitali generati dai pulsanti del volante. Successivamente, questi messaggi vengono convertiti in segnali analogici o digitali che l'autoradio aftermarket può comprendere e processare. Il vantaggio principale delle interfacce CAN-BUS risiede nella loro capacità di andare oltre i comandi base. Oltre alle funzioni standard come volume, traccia e sorgente, le interfacce CAN-BUS più avanzate sono in grado di recuperare informazioni aggiuntive cruciali per un'esperienza utente completa. Queste informazioni possono includere il segnale di illuminazione automatica (che regola la luminosità dei display), il segnale sottochiave (che indica quando il veicolo è acceso), lo stato del freno a mano e persino la velocità del veicolo e l'indicazione di retromarcia.
Questi dati supplementari permettono all'autoradio aftermarket di gestire funzioni automatiche che migliorano sia la comodità che la sicurezza. Ad esempio, l'autoradio può attenuare automaticamente l'audio durante le telefonate in arrivo, accendersi e spegnersi in sincronia con il quadro del veicolo, o attivare l'ingresso video per la retrocamera non appena viene inserita la marcia indietro.
Il Protocollo K-BUS: Un Sistema Proprietario
Il protocollo K-BUS è un altro sistema di comunicazione, utilizzato principalmente da BMW e da alcuni modelli Mini per la comunicazione tra i vari componenti elettronici. Le interfacce dedicate a questo protocollo decodificano i messaggi specifici del sistema BMW e li traducono in un formato compatibile con le autoradio aftermarket. A differenza del CAN-BUS, che opera su una rete multi-filo e trasmette dati digitali complessi, il K-BUS opera tipicamente su un singolo filo, utilizzando una modulazione seriale per la trasmissione dei dati. Questo richiede interfacce specifiche che siano in grado di comprendere questo linguaggio proprietario e "parlato" da BMW. È importante notare che alcuni veicoli BMW possono utilizzare sia il K-BUS che il CAN-BUS contemporaneamente per diversi sottosistemi. In questi casi, è necessario che l'interfaccia scelta sia in grado di gestire entrambi i protocolli per poter recuperare tutti i comandi e i servizi disponibili dal veicolo.
Tipologie di Interfacce: Dalla Soluzione Universale al Kit Completo
La scelta dell'interfaccia giusta dipende da una serie di fattori, tra cui il tipo di veicolo, l'autoradio aftermarket e le funzionalità desiderate. Esistono diverse categorie di interfacce, ognuna con i propri vantaggi.

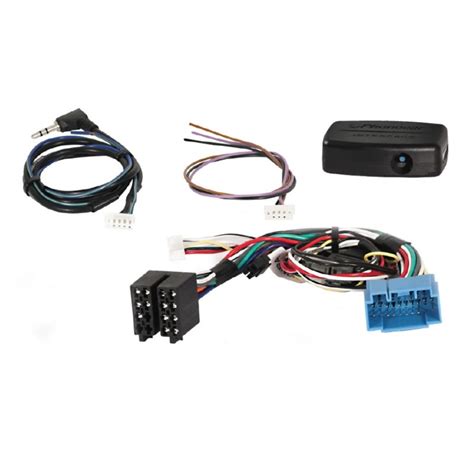

Kit Plug and Play: La Semplicità d'Installazione
I kit plug and play rappresentano la soluzione più completa e user-friendly per l'integrazione dei comandi al volante. Questi kit includono non solo l'interfaccia elettronica, ma anche tutti i cavi adattatori specifici per il veicolo e i connettori compatibili con l'autoradio aftermarket. La caratteristica distintiva di questi kit è che l'interfaccia è già programmata per il modello specifico di veicolo. Questo elimina la necessità di identificare manualmente i pin dei connettori originali o di effettuare complesse procedure di programmazione da zero.
La centralina inclusa nel kit è preconfigurata e, una volta collegata, è in grado di riconoscere automaticamente i comandi del volante. L'utente deve semplicemente selezionare il profilo corretto per l'autoradio aftermarket, spesso tramite semplici selettori DIP presenti sull'interfaccia o attraverso una procedura guidata. I kit plug and play sono particolarmente vantaggiosi per chi desidera un'installazione rapida e senza intoppi, soprattutto per utenti che non possiedono una profonda esperienza tecnica. Essi garantiscono una compatibilità immediata e riducono significativamente il rischio di configurazioni errate che potrebbero compromettere il funzionamento.
Moduli Aggiuntivi per Servizi Estesi: Funzionalità Avanzate
Le interfacce base, pur permettendo l'utilizzo dei comandi fondamentali del volante, potrebbero non essere in grado di recuperare tutti i segnali disponibili dal sistema del veicolo. È qui che entrano in gioco i moduli aggiuntivi per servizi estesi. Questi moduli sono progettati per espandere le funzionalità delle interfacce principali, aggiungendo la capacità di recuperare segnali specifici dal CAN-BUS del veicolo che altrimenti andrebbero persi.
Questi moduli si collegano all'interfaccia principale tramite connessioni plug and play, rendendo l'integrazione semplice e ordinata. Una volta collegati, forniscono uscite dedicate per segnali importanti come l'illuminazione del cruscotto, la luce di retromarcia, il segnale del freno a mano e il segnale odometrico (relativo alla velocità del veicolo). L'uscita dedicata all'illuminazione permette di sincronizzare automaticamente la luminosità del display dell'autoradio aftermarket con quella delle luci del veicolo. Ad esempio, il display dell'autoradio si attenuerà automaticamente quando si accendono i fari, migliorando la visibilità notturna.
Il segnale di retromarcia è fondamentale per attivare l'ingresso video dell'autoradio non appena si inserisce la marcia indietro, permettendo la visualizzazione dell'immagine dalla retrocamera. In alcuni casi, il segnale del freno a mano può essere utilizzato per abilitare la riproduzione di video sull'autoradio solo quando il veicolo è fermo, una funzione di sicurezza importante per rispettare le normative vigenti. Infine, il segnale odometrico, che fornisce informazioni sulla velocità del veicolo, può essere utilizzato da sistemi di navigazione integrati nell'autoradio aftermarket per migliorare la precisione nel calcolo dei percorsi e per la gestione di funzioni di navigazione avanzate.
Come Impostare i Comandi al Volante e la Linea CAN BUS per Autoradio Android
Compatibilità: Un'Analisi Approfondita
La compatibilità delle interfacce per comandi al volante non è un aspetto da sottovalutare. Una verifica accurata è necessaria su tre livelli principali: il veicolo, l'autoradio aftermarket e i servizi specifici che si desidera recuperare.
Compatibilità con il Veicolo
Non tutti i veicoli della stessa marca, e persino dello stesso modello, utilizzano lo stesso protocollo di comunicazione per i comandi al volante. Esistono differenze significative che possono dipendere dall'anno di produzione, dalla motorizzazione, dall'allestimento specifico dell'auto e dal sistema multimediale di fabbrica installato. Ad esempio, veicoli equipaggiati con sistemi multimediali premium di fabbrica, come quelli con navigazione integrata avanzata o sistemi di infotainment complessi, potrebbero utilizzare protocolli proprietari che non sono supportati dalle interfacce standard aftermarket. In questi casi, potrebbero essere necessarie interfacce specifiche o, in alcuni casi, l'integrazione potrebbe non essere possibile senza modifiche significative.
Compatibilità con l'Autoradio Aftermarket
Sul versante dell'autoradio aftermarket, è essenziale verificare che l'unità sia dotata di un ingresso dedicato per i comandi al volante. Questo ingresso è solitamente presente come un connettore specifico sul retro dell'autoradio o può essere attivabile tramite il connettore ISO standard. La maggior parte dei marchi di autoradio aftermarket più diffusi, come Alpine, Pioneer, Kenwood, Sony, JVC, Clarion e Blaupunkt, supportano le interfacce standard. Tuttavia, ciascuno di questi marchi può richiedere configurazioni specifiche o adattatori particolari per il corretto funzionamento. È importante notare che alcune autoradio di fascia più bassa o modelli economici potrebbero non offrire il supporto per i comandi al volante esterni, rendendo impossibile l'integrazione.
Compatibilità con i Servizi Desiderati
Infine, anche quando il veicolo e l'autoradio sono compatibili, i servizi specifici che è possibile recuperare dipendono fortemente dal veicolo stesso. Modelli di auto dotati di sistemi informativi integrati particolarmente avanzati potrebbero non permettere il recupero completo di tutte le informazioni, come ad esempio l'orologio del veicolo o le impostazioni di viaggio visualizzate sul display originale. Inoltre, sistemi proprietari specifici di alcune case automobilistiche, come il sistema Blu&Me di Fiat, possono presentare limitazioni nel recupero delle funzioni vocali o di altri comandi avanzati tramite interfacce aftermarket standard. La selezione dell'interfaccia più adatta richiede quindi un'attenta analisi di questi tre aspetti fondamentali per garantire un'integrazione funzionale e soddisfacente.
